สวัสดีครับทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ของเรา วันนี้ก็มีบทความทดสอบเมนบอร์ดกันอีกครั้งครับกับเมนบอร์ดรุ่นใหม่สำหรับสาวก AMD ในรุ่นท็อปสุดของทาง ASUS ในชิปเซ็ตรุ่นใหญ่ X870E ตัวท็อประดับ Hi End ในรุ่น ASUS ROG CROSSHAIR X870E EXTREME ในซีรี่ย์ ROG  CROSSHAIR รุ่นใหม่ล่าสุดที่บรรดาสาวก ROG AMD รู้จักกันมานานครับกับชื่อเสียงของประสิทธิภาพและความแรงที่จัดเต็มที่โดดเด่นในเรื่องของการโอเวอร์คล๊อกตอบโจทย์สายเกมมิ่งและผู้ใช้งานระดับ Hi End ของทางฝั่ง AMD

.

โดย ASUS ROG CROSSHAIR X870E EXTREME นั้นออกแบบดีไซน์ที่ยังคงเอกลักษณ์ความอลังการงานสร้างครับ ด้วยดีไซน์ที่ยังคงความดุดันสีดำสนิทกับฮีตซิงค์ที่ใหญ่โตคลอบคลุมทุกจุดที่สำคัญเน้นระบายความร้อนทุกจุดการทำงาน รวมทืั้งมีหน้าจอแสดงผล LCD ขนาด 5นิ้วที่แสดงผลภาพเคลื่อนไหวหรือเอนิเมชั่นที่สวยงามสามารถอัพโหลดหรือเลือกโหมดการทำงานได้อย่างมากมายครับ ในส่วนของฟีเจอร์การทำงานเรียกได้ว่าจัดเต็มอัดแน่นมาให้เพียบครับไม่ว่าจะเป็นภาคจ่ายไฟขั้นเทพฯ  20+2+2 Power Stages Teamed Power Solution , AI Cache Boost Overclocking , AI Cooling II , One-click fan tuning DDR5 Max. 256 GB, NitroPath DRAM Technology, AEMP , PCIe Gen 5 Extensive Gen 5 , x3 onboard M.2 slots, , and x2 PCIe 5.0 x16 slots , ROG Q-DIMM.2 , WIFI 7 , EZ PC DIY , USB4® และ ROG SupremeFX Dolby Atmos เรียกได้ว่าจัดเต็มมาให้แบบครบๆ ตามสไตล์ ROG  CROSSHAIR ครับ และพร้อมรองรับซีพียู AMD Ryzen™ ซีรีส์ 9000 สถาปัตย์ ZEN5 รุ่นใหม่ของ AMD รวมทั้งบรรดาฟีเจอร์ AI ที่พร้อมใช้งานอย่างเต็มระบบครับ โดยวันนี้ทดสอบกับซีพียู AMD RYZEN 9 9950X3D ตัวท็อป ให้ทุกท่านได้ชมกันครับ เดี๋ยวเราไปชมกันเลยครับ

INTRODUCTION

เราไปชมรูปร่างหน้าตาของ ASUS ROG CROSSHAIR X870E EXTREME กันต่อเลยครับ

ASUS ROG CROSSHAIR X870E EXTREME Appearance

ตัวกล่องสีดำสไตล์ ROG พร้อมบอกชื่อรุ่น ASUS ROG CROSSHAIR X870E EXTREME ที่ดูอลังการสวยงามครับ

ด้านหลังกล่องบอกสเปกการทำงานเอาไว้อย่างชัดเจนครับ

อุปกรณ์ที่ให้มาประกอบด้วย

Cables

1 x 1-to-3 ARGB splitter cable

1 x 1-to-2 ARGB splitter cable

2 x 1-to-4 fan splitter cable

2 x ROG weave SATA 6G cable packages

1 x 3-in-1 Thermistor cables pack

ROG Q-DIMM.2 with Heatsink

1 x ROG DIMM.2 with heatsink

1 x M.2 pad package for ROG Q-DIMM.2

2 x Thermal pad for ROG Q-DIMM.2

Additional Cooling Kit

2 x Thermal pad for M.2 22110

1 x DDR5 Fan holder

1 x ROG Fan Kit

Miscellaneous

1 x ASUS WiFi Q-Antenna

1 x Q-connector

1 x ROG logo plate sticker

1 x ROG screwdriver

1 x ROG stickers

1 x ROG VIP card

1 x M.2 Q-Slide package

5 x M.2 backplate rubber packages

1 x ROG Bottle Opener

Installation Media

1 x USB drive with utilities and drivers

Documentation

1 x Quick start guide

ตัวเมนบอร์ด ASUS ROG CROSSHAIR X870E EXTREME  สีดำทั้งตัว PCB และฮีตซิงค์ครับสวยงามอลังการตามแบบฉบับ ROG ตัวแรงระดับ Hi End ครับ

ขนาดเมนบอร์ดอยู่ที่ E-ATX Form Factor 12 inch x 10.9 inch (30.5 cm x 27.7 cm) เป็นขนาดใหญ่สุดเลยครับ ท่านใดจะจัดมาใช้ต้องมีเคสรองรับ E-ATX ด้วยนะครับ

ดีไซน์สวยงามพร้อมรองรับอุปกรณ์แบบครบครับ ทั้งสำหรับคอเกมมิ่งและสายม๊อดได้อย่างสมบรูณ์แบบครับ

บรรดาช่องเชื่อมต่อก็มีมาให้เยอะครับ รองรับแบบระดับมืออาชีพพร้อมโอเวอร์คล๊อกอย่างเต็มรูปแบบ

ฮีตซิงค์แบบ Extended Heatsink ขนาดใหญ่ระบายความร้อนรวมทั้งหน้าจอ LCD ขนาด 5นิ้วแสดงผลภาพเคลื่อนไหวให้อย่างสวยงามครับ

ดีไซน์ยังคงเอกลักษณ์ ROG CROSSHAIR ที่สวยงามดุดันอลังการถูกใจสาวก AMD แน่นอนครับ

ซ๊อกเก็ต AM5 รุ่นใหม่ล่าสุดใช้ รองรับซีพียู Supports AMD Ryzen™ 9000/ 8000/ 7000 Series Desktop Processors Socket AM5

สล็อตแรม DDR5 รองรับความจุ 4 x DIMM slots, max. 256GB, DDR5

Supports up to

8200+MT/s(OC) with Ryzen™ 9000 Series Processors,

9000+MT/s(OC) with Ryzen™ 8000 Series Processors,

8000+MT/s(OC) with Ryzen™ 7000 Series Processors,

ภาคจ่ายไฟแบบ 20(110A)+2(110A)+2(80A) Power Stages, พร้อมรองรับโอเวอร์คล๊อกอย่างเต็มรูปแบบแรงจัดแน่นนอนครับ พร้อมเอาซีพียูเบอร์ใหญ่ตัวท็อปได้สบายๆ

ช่องต่อไฟเลี้ยง 8พิน 2ช่อง แบบ 8 + 8-pin ProCool II power connector

มี START BUTTON , Q-CODE , Q-LED อยู่ด้านหน้าที่เช็คสถานะการทำงานครับ

ช่องเชื่อมต่อ PCIe เสริมแกร่งด้วยโลหะ พร้อม PCIe 5.0 Extensive Gen 5 ให้แบบแรงๆ เลยครับ

ช่องเชื่อมต่อประกอบด้วย

AMD Ryzen™ 9000 & 7000 Series Desktop Processors*

2 x PCIe 5.0 x16 slots with Q-Release Slim (supports x16 or x8/x8** or x8/x4/x4 modes***)

** When both PCIEX16_1 and PCIEX16_2 are in use, they will each run in x8 mode.

*** When M.2_2 is enabled, but M.2_3 is not in use, PCIEX16_1 will run in x8 mode and PCIEX16_2 will be disabled.

*** When M.2_3 is enabled, but M.2_2 is not in use, PCIEX16_1 will run in x8 mode and PCIEX16_2 will run in x4 mode.

*** When both M.2_2 and M.2_3 are enabled, PCIEX16_1 will run in x8 mode and PCIEX16_2 will be disabled.

AMD Ryzen™ 8700 & 8600 & 8400 Series Desktop Processors*

2 x PCIe 4.0 x16 slots with Q-Release Slim (only supports PCIEx16(G5)_1 & total bandwidth for x8, PCIEx16(G5)_2 will be disabled)

AMD Ryzen™ 8500 & 8300 Series Desktop Processors*

2 x PCIe 4.0 x16 slots with Q-Release Slim (only supports PCIEx16(G5)_1 & total bandwidth for x4, PCIEx16(G5)_2 will be disabled)

ด้านข้างมีปุ่มปรับแต่งเพื่อการดอเวอร์คล๊อกและช่องเสียบ RGB และ USB อื่นๆ สำหรับมืออาชีพโดยเฉพาะครับ

สายไฟ 24พินอยู่ด้านหน้าในแนวนอนสามารถจัดแต่งเก็บสายได้ง่ายเลยครับ

ช่อง SATA มีมาให้ 4ช่องการทำงานครับ

ชิปเซ็ต AMD X870E Chipset รุ่นใหม่ล่าสุดพร้อมฮีตซิงค์  Chipset heatsink เน้นระบายความร้อนอย่างเต็มระบบครับ

ช่อง M.2 มีฮีตซิงค์ 3D VC M.2 Heatsink มาให้ระบายความร้อนแบบเย็นเฉียบ สวยงามอลังการมาก รองรับการทำงานมากถึง 5ช่องประกอบด้วย

5 x M.2 SLOTS

- 2 x M.2 22110 (PCIe 5.0 x4)

- 1 x M.2 2280 (PCIe 5.0 x4)

- 2 x M.2 22110 (PCIe 4.0 x4) (via ROG Q-DIMM.2 Card)

โลโก้ ROG พร้อมฮีตซิงค์ M.2 heatsinks and backplates อัพเกรดติดตั้ง M.2 ด้านในสวยงามโดดเด่นมากๆ ครับ

ระบบเสียง SupremeFX ด้วยเทคโนโลยี SupremeFX ALC4082 codec and an integrated ESS® ES9219 Quad DAC เน้นเสียงระดับพรีเมี่ยมเพื่อคอเกมโดยเฉพาะครับ

ช่องเชื่อมต่อด้านหลังประกอบด้วย

2 x USB4® (40Gbps) ports (2 x USB Type-C®)

10 x USB 10Gbps ports (8 x Type-A + 2 x USB Type-C®)

1 x HDMITM port

1 x Wi-Fi Module

1 x Realtek 5Gb Ethernet port

1 x Marvell® AQtion 10Gb Ethernet port

2 x LED-illuminated audio jacks

1 x Optical S/PDIF out port

1 x BIOS FlashBack™  button

1 x Clear CMOS button

PCB ด้านหลังสีดำสนิทพร้อมแผ่น Black plate ป้องกันอันตรายแบบจัดเต็มครับ

Armory Crate

ซอฟแวร์ Armoury Crate ที่สามารถเช็คสถานะการทำงานของเมนบอร์ดและสามารถเปลี่ยนแปลงกำหนดหน้าจอแสดงผลได้ครับ

สามารถเลือกดหมดการแสดงผลของจอ LCD ได้ตามความต้องการครับ

สามารถอัพโหลดภาพเคลื่อนไหวและภาพนิ่งเข้าไปได้ตามสะดวกเลยครับ

สามารถเช็คสถานะการทำงานของเมนบอร์ด อุณหภูมิ พัดลม ระบบไฟเลี้ยงต่างๆ ให้แบบละเอียดเลยครับ

เราไปชมแสงไฟของหน้าจอ LCD กันเลยครับว่าจะโดดเด่นสวยงามขนาดไหน

เราไปชมรายละเอียดของชุดอุปกรณ์ที่ใช้งานทดสอบในวันนี้กันครับ

Test Setup

SYSTEMS
.CPU	.AMD RYZEN 9 9950X3D
.Thermal Grease	.Noctua NT-H2 THERMAL PASTE
.Motherboard	.ASUS ROG CROSSHAIR X870E EXTREME
.Memory	..Kingtons Fury Beast DDR5 6800Mhz
.Graphic Card	. ASUS GeForce RTX 2080Ti
.Harddisk	. KINGSTON SSD 256GB
.CPU Cooler	..ROG RYUO IV SLC 360 ARGB
.Power Supply	..ANTEC HCP-1300 1300W (80+ PLATINUM)
.Operation System	..Windows 11 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น AMD RYZEN 9 9950X3D รุ่นใหม่ล่าสุดจัดเต็มร่วมกับเมนบอร์ด ASUS ROG CROSSHAIR X870E EXTREME รุ่นใหม่ล่าสุด

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 30-34องศาฯ ด้วยชุดระบายความร้อนชุดน้ำ ROG RYUO IV SLC 360 ARGB รุ่นใหม่ล่าสุดในห้องไม่เปิดแอร์

CPU-Z

ในการทดสอบนั้นใช้ซีพียู AMD RYZEN 9 9950X3D รุ่นใหม่ล่าสุด โอเวอร์คล๊อกใช้งานที่ความเร็ว 5.32Ghz 16C/32T แบบ All Core ไฟเลี้ยง Vcore 1.234v บัสแรม DDR5 6800Mhz ใช้งานกับเมนบอร์ด ASUS ROG CROSSHAIR X870E EXTREME ใช้งานกันได้แรงเต็มประสิทธิภาพอย่างมีเถียรภาพตลอดการทดสอบเลยครับ

GPU-Z

ส่วนการ์ดจอที่ใช้งานนั้นเป็น ASUS GeForce RTX 2080Ti ตัวแรงครับ

AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

SuperPI 1MB

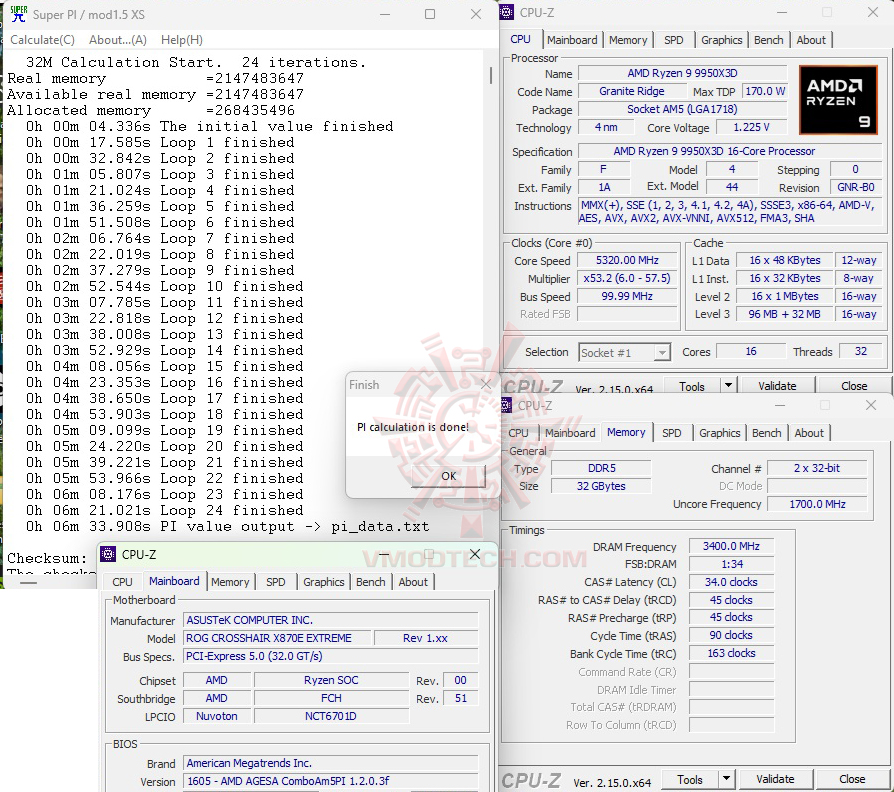

SuperPI 32MB

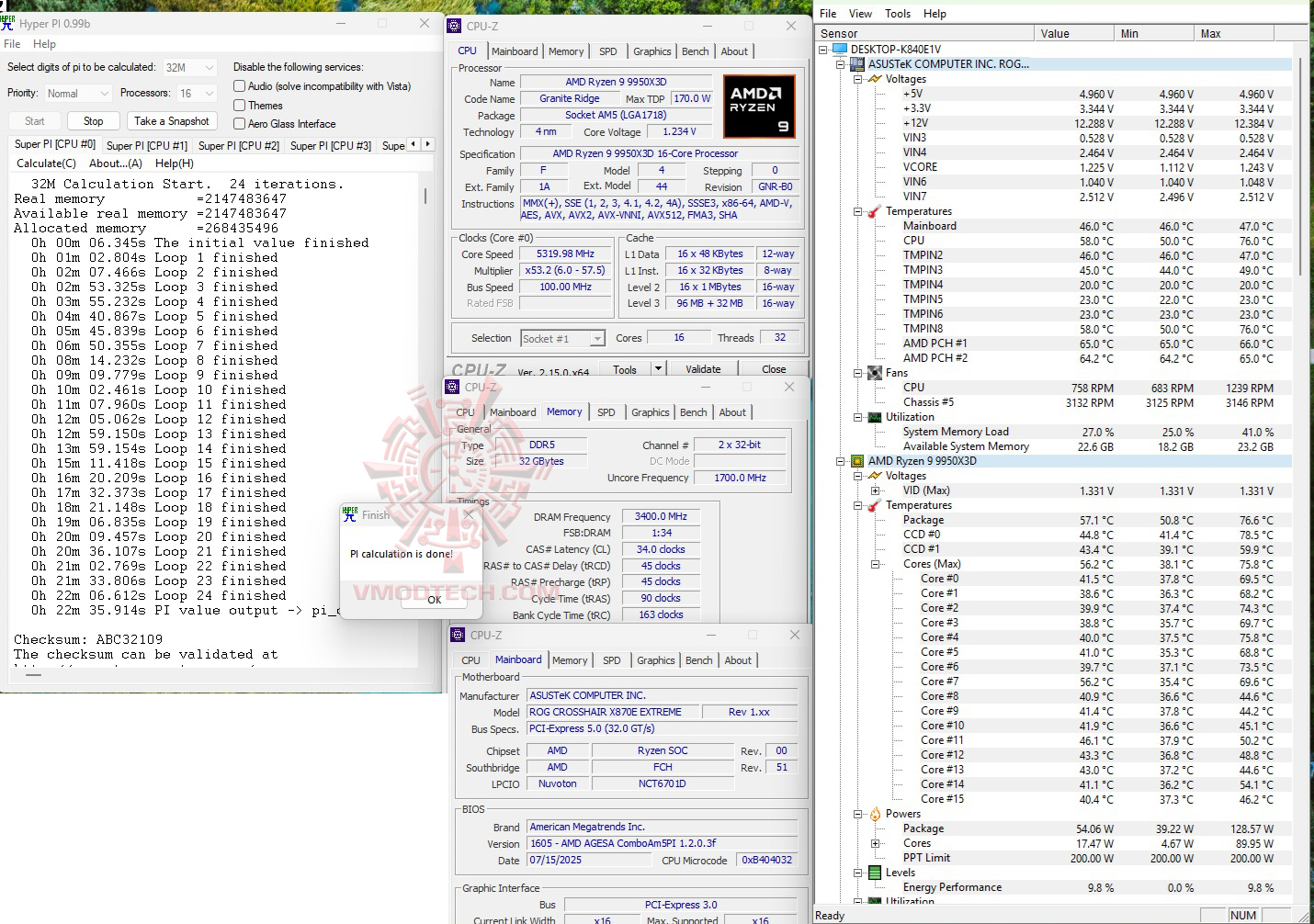

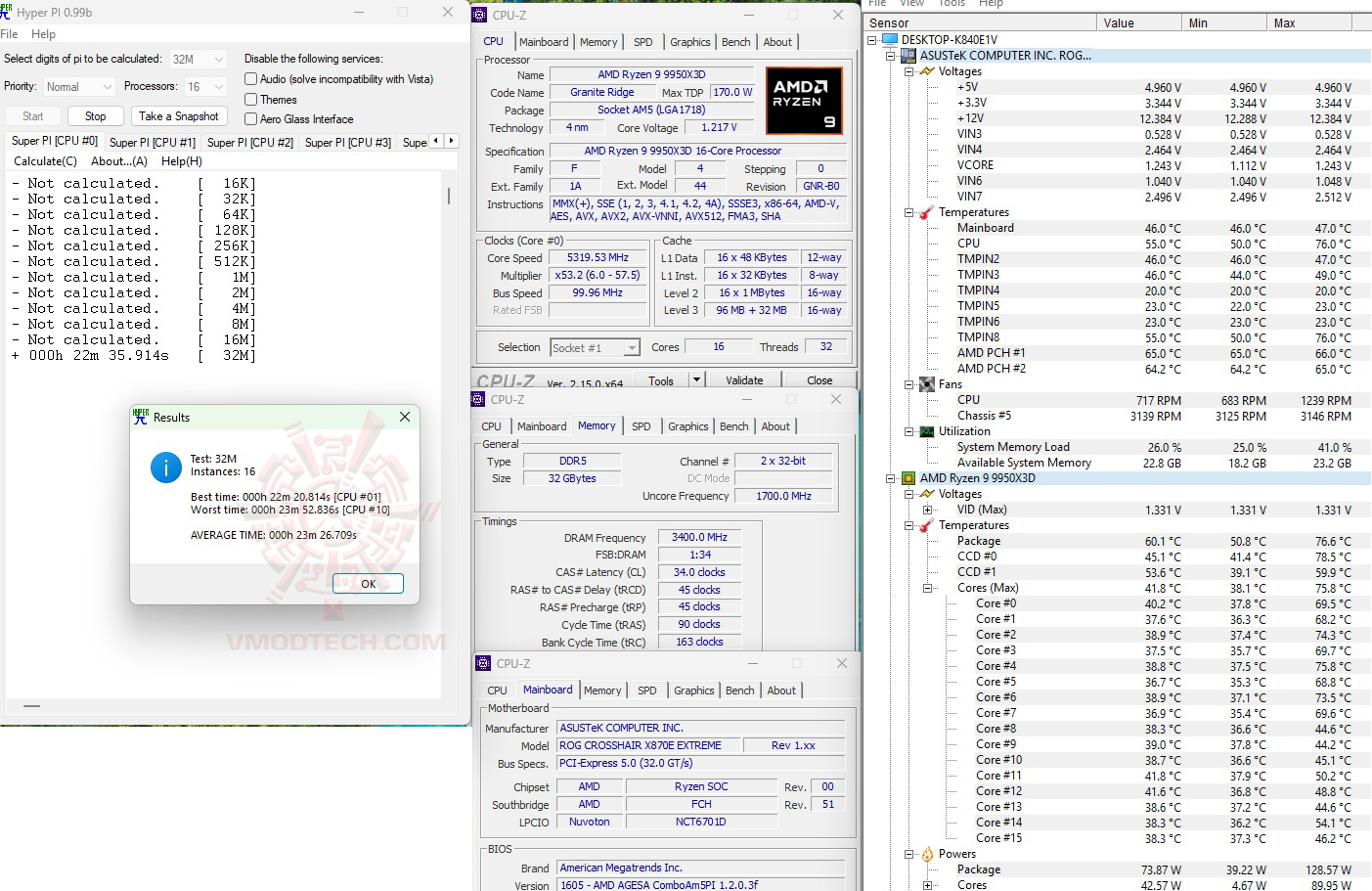

HyperPI 32MB

สำหรับชุด SuperPI 1MB เวลาอยู่ที่ 7.850วินาทีครับ SuperPI 32MB อยู่ที่เวลา 6นาที 33.908วินาที และ HyperPi 32MB ก็ผ่านได้อย่างเสถียรใช้งานได้จริงแรงเต็มประสิทธิภาพครับ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

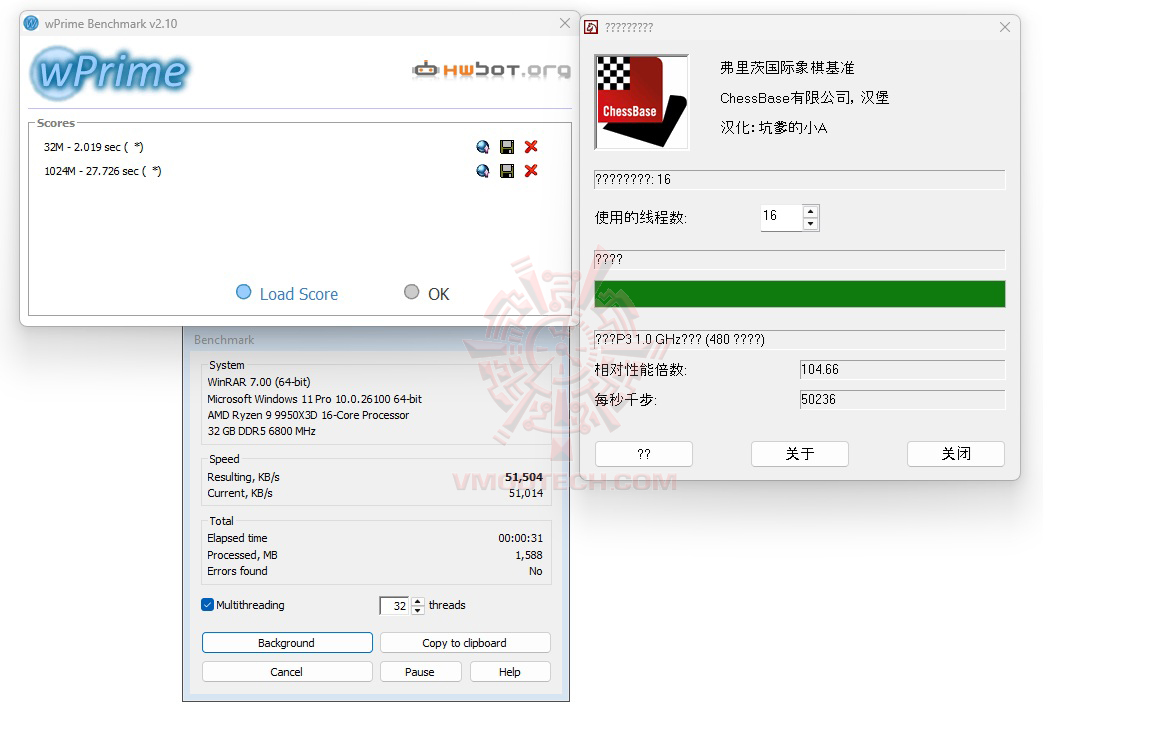

wPrime2.10 , CPUMark99 WINRAR 5.0 Benchmark

wPrime อยู่ที่เวลา 27วินาที แรงเยี่ยมทุกการทดสอบเลยครับ ส่วน Winrar นั้นอยู่ที่ 54504KB/s แรงดีมาก และ Fritzchess อยู่ที่  104คะแนน แรงเยี่ยมทุกการทดสอบ

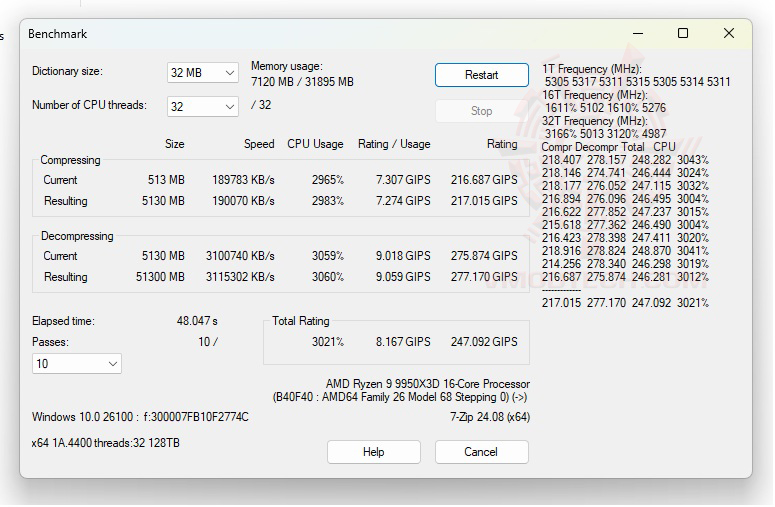

7-ZIP

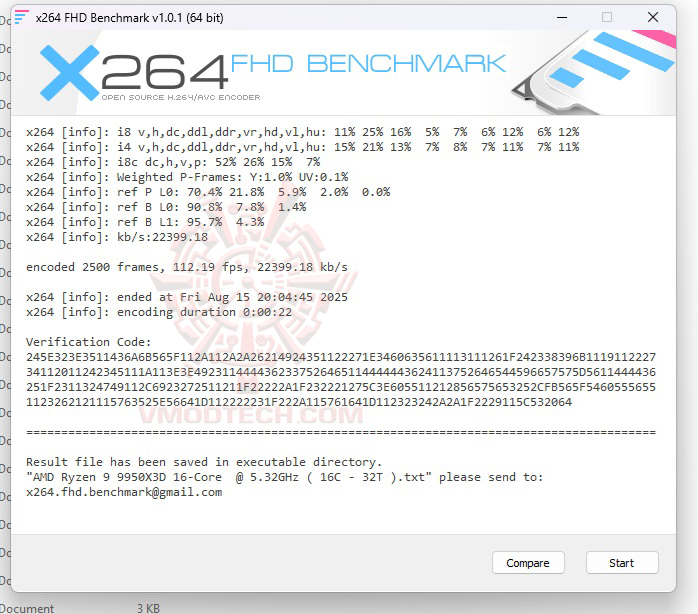

X264 FHD

ผลทดสอบโดยรวม X264 กดกันไป 112FPS แรงเยี่ยมเลยครับกับการถอดรหัสไฟล์

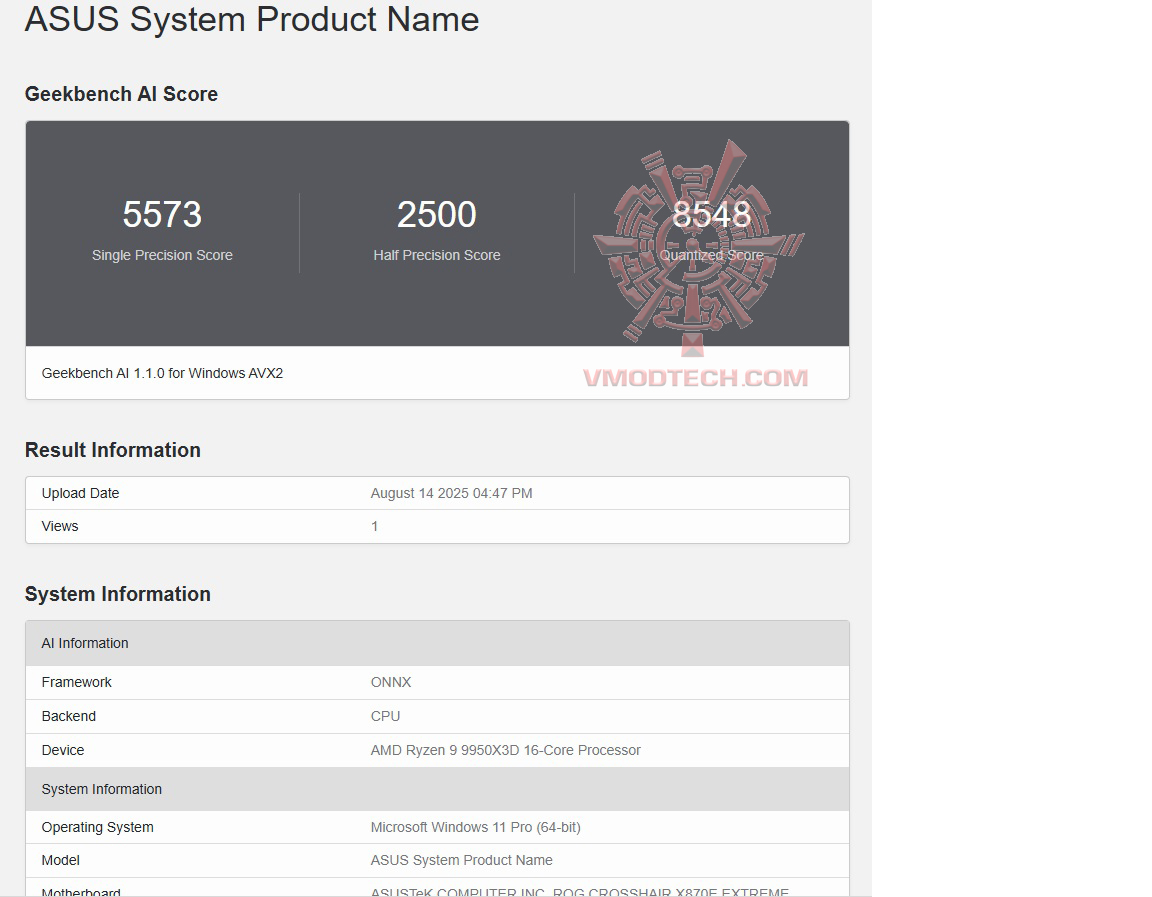

Geekbench 6 Ai

Geekbench 6 Ai อยู่ที่ 8548คะแนน แรงเยี่ยมมากครับ

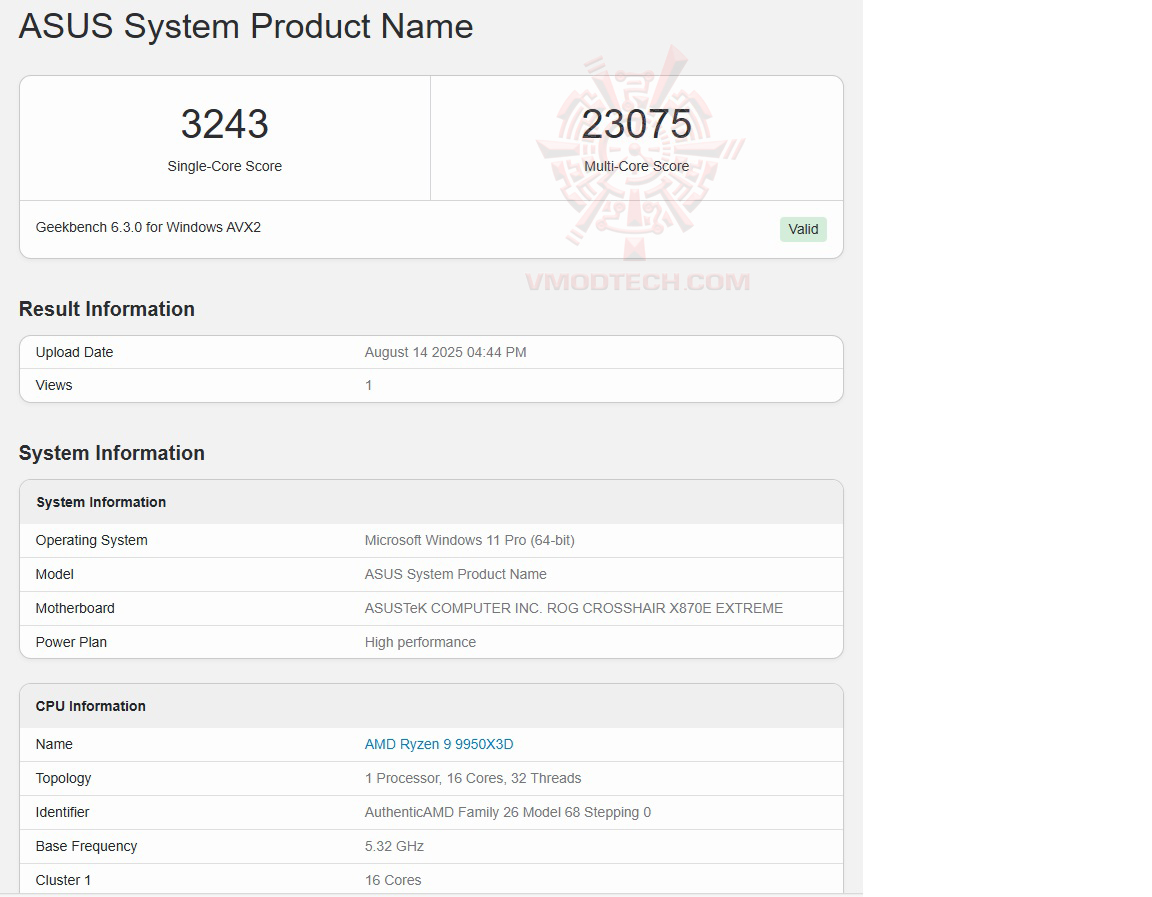

Geekbench 6

Geekbench 6 อยู่ที่ 23075คะแนน แรงเช่นกันครับ

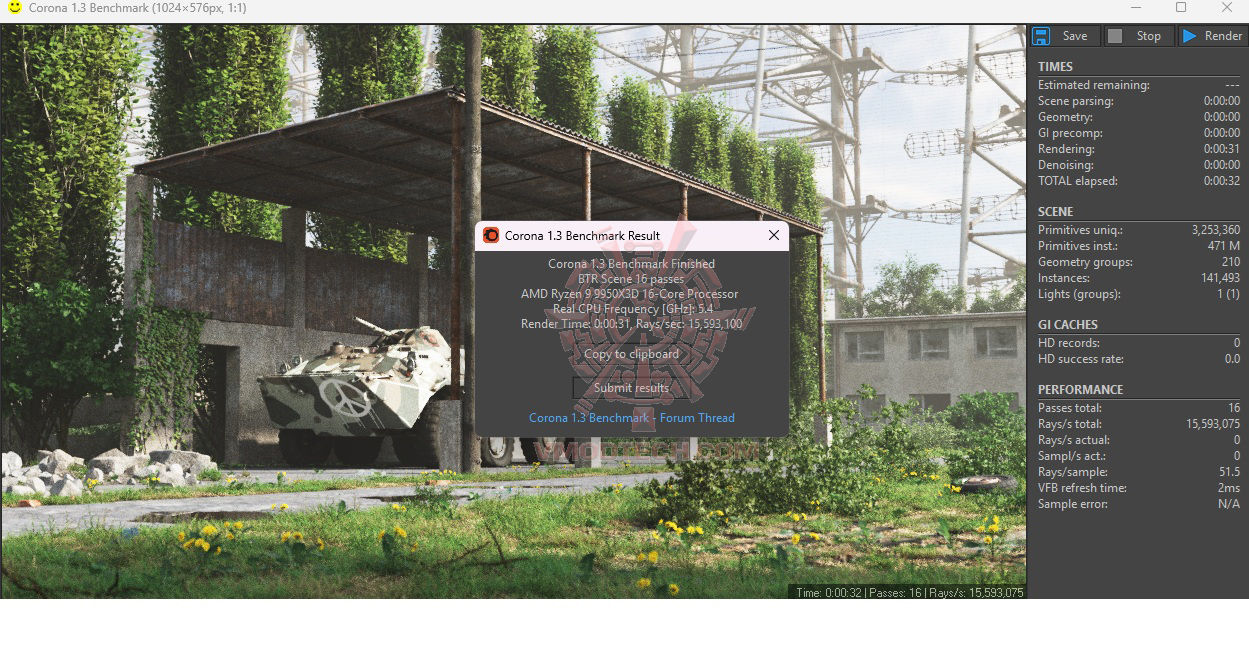

Corona 1.3 Benchmark

Corona 1.3 เรนเดอร์อยู่ที่เวลา 31วินาทีครับ แรงเยี่ยมมากครับ

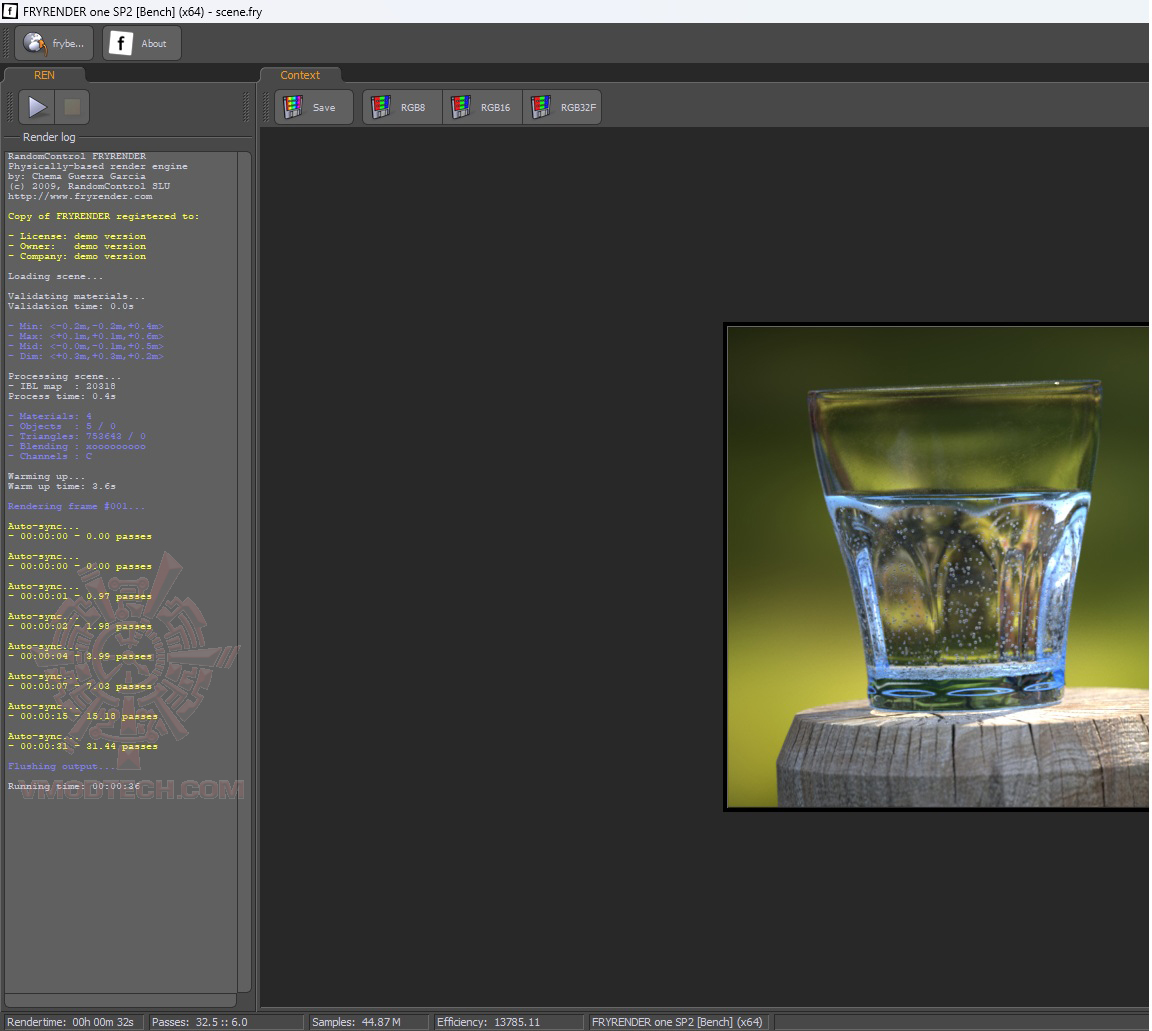

FRYRENDER X64

Fryrender เวลาอยู่ที่ 36วินาที เรนเดอร์ได้แรงเยี่ยมมากครับ

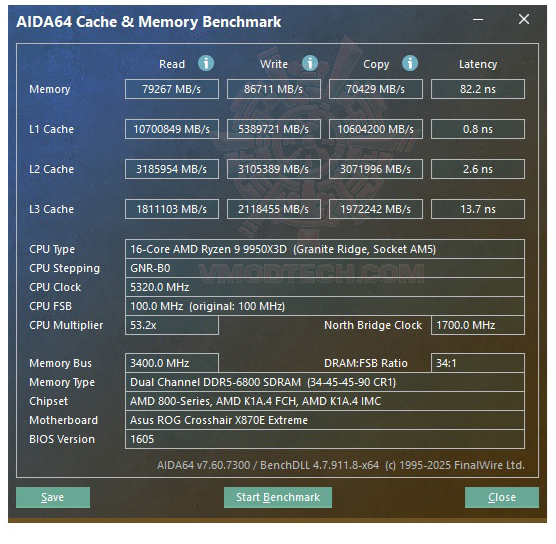

AIDA64 Cache & Memory Benchmark

ผลทดสอบค่า Memory ก็แรงทั้งอ่าน/เขียน/ก๊อปปี้เลยครับ อยู่ที่ 79267 MB/s / 86711MB / 70429MB/s กับบัสแรม 6800Mhz แรงเยี่ยมทุกการทดสอบครับ

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

Cinebench 20

โปรแกรม Cinebench 20 อยู่ที่ 17124คะแนน ใน Mult-Thread แรงยอกเยี่ยมครับ ส่วน Single Core อยู่ที่ 833คะแนน ประสิทธิภาพการเรนเดอร์นั้นแรงในระดับหัวแถวกันเลยทีเดียวครับ

Cinebench 23

โปรแกรม Cinebench 23 เวอร์ชั่นล่าสุดเรนเดอร์ไปที่คะแนน 44285คะแนน ส่วน Single Core อยู่ที่ 2135คะแนน แรงเยี่ยมมากๆ ครับ

Cinebench 2024

ส่วน Cinebench 2024 ก็แรงเยี่ยมเช่นกันครับอยู่ที่ 2330คะแนน ในการทดสอบเรนเดอร์ซีพียู แรงเยี่ยมเลยครับ

เราไปชมผลด้านกราฟฟิกกันต่อเลยครับ

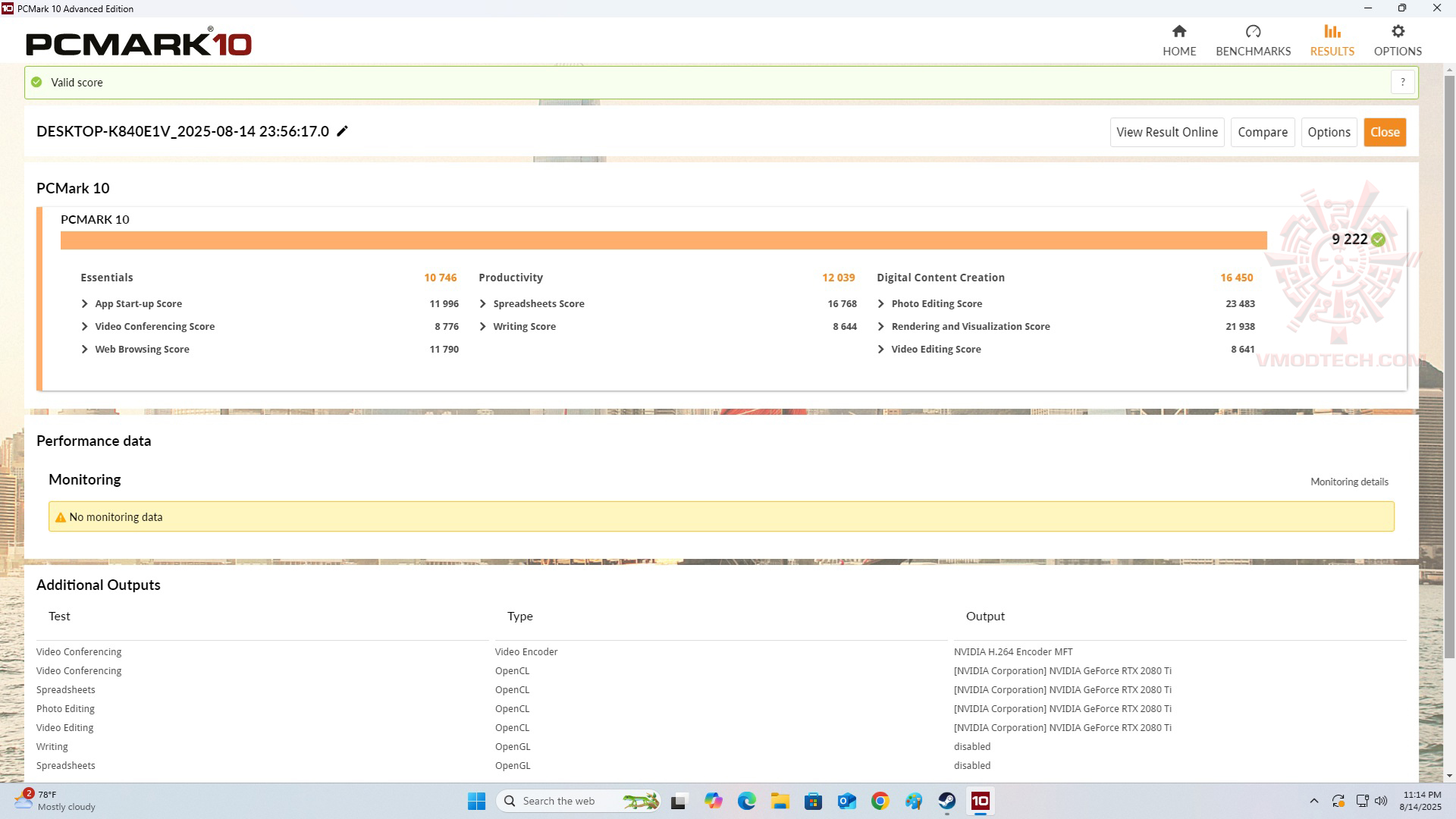

PCMark10

PCMArk10 รวมอยู่ที่ 9222คะแนน แรงเยี่ยมสุดๆ

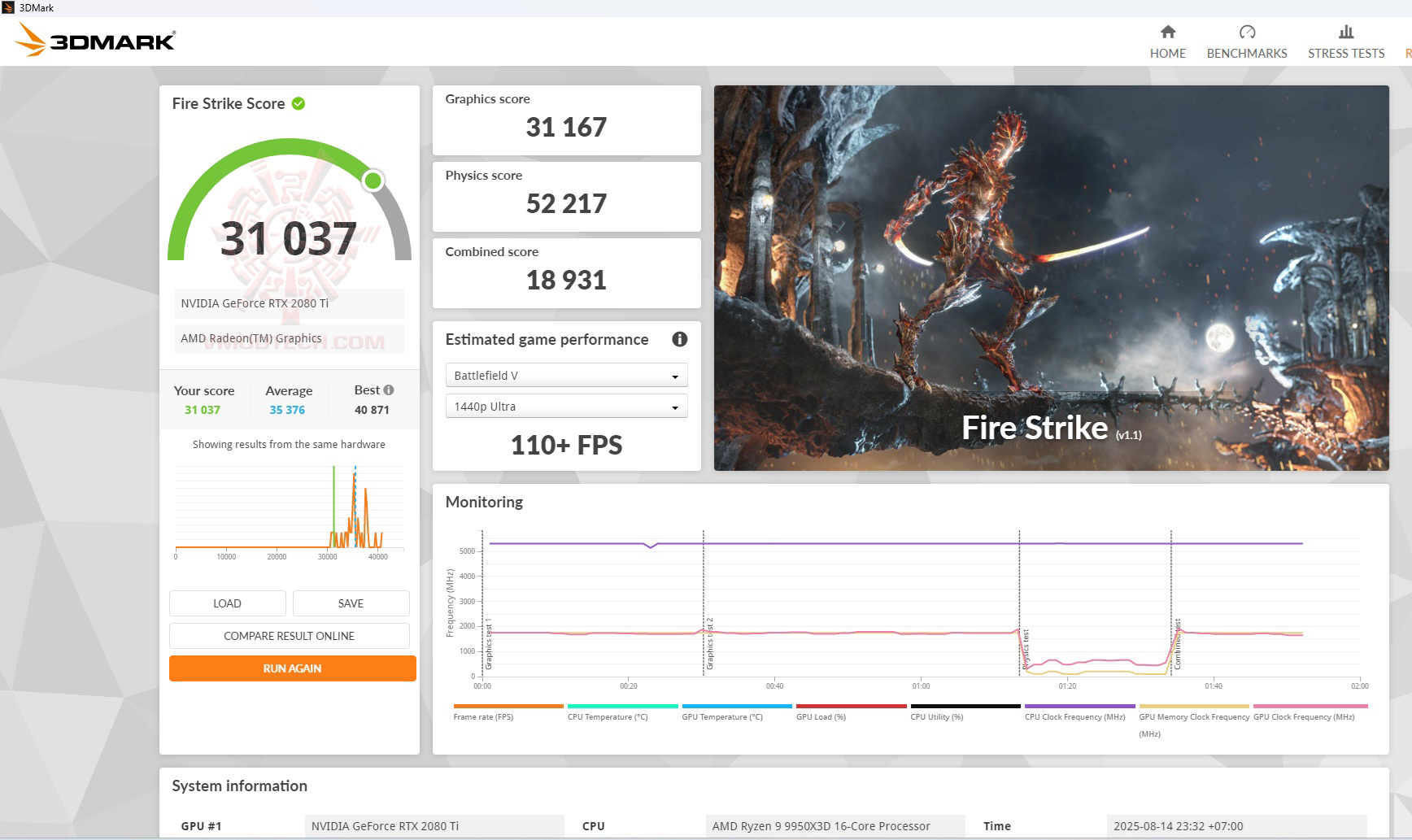

3DMark 2013

3DMark Fire Strike อยู่ที่ 31037คะแนน แรงเยี่ยมครับ

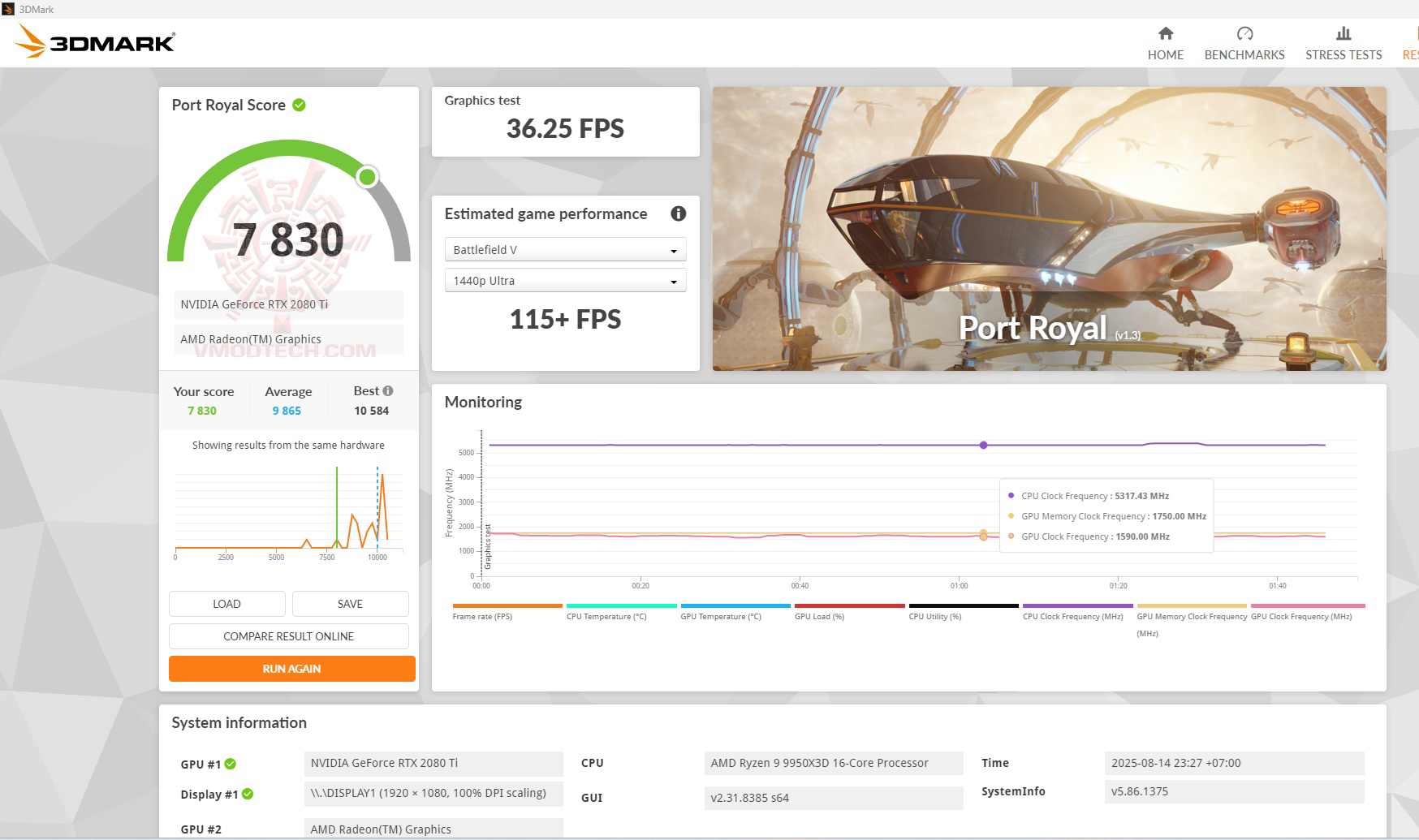

Port Royal

3DMark Port Royal คะแนนรวมอยู่ที่ 7830คะแนน แรงดีเยี่ยมเลยครับด้านกราฟฟิก DX12

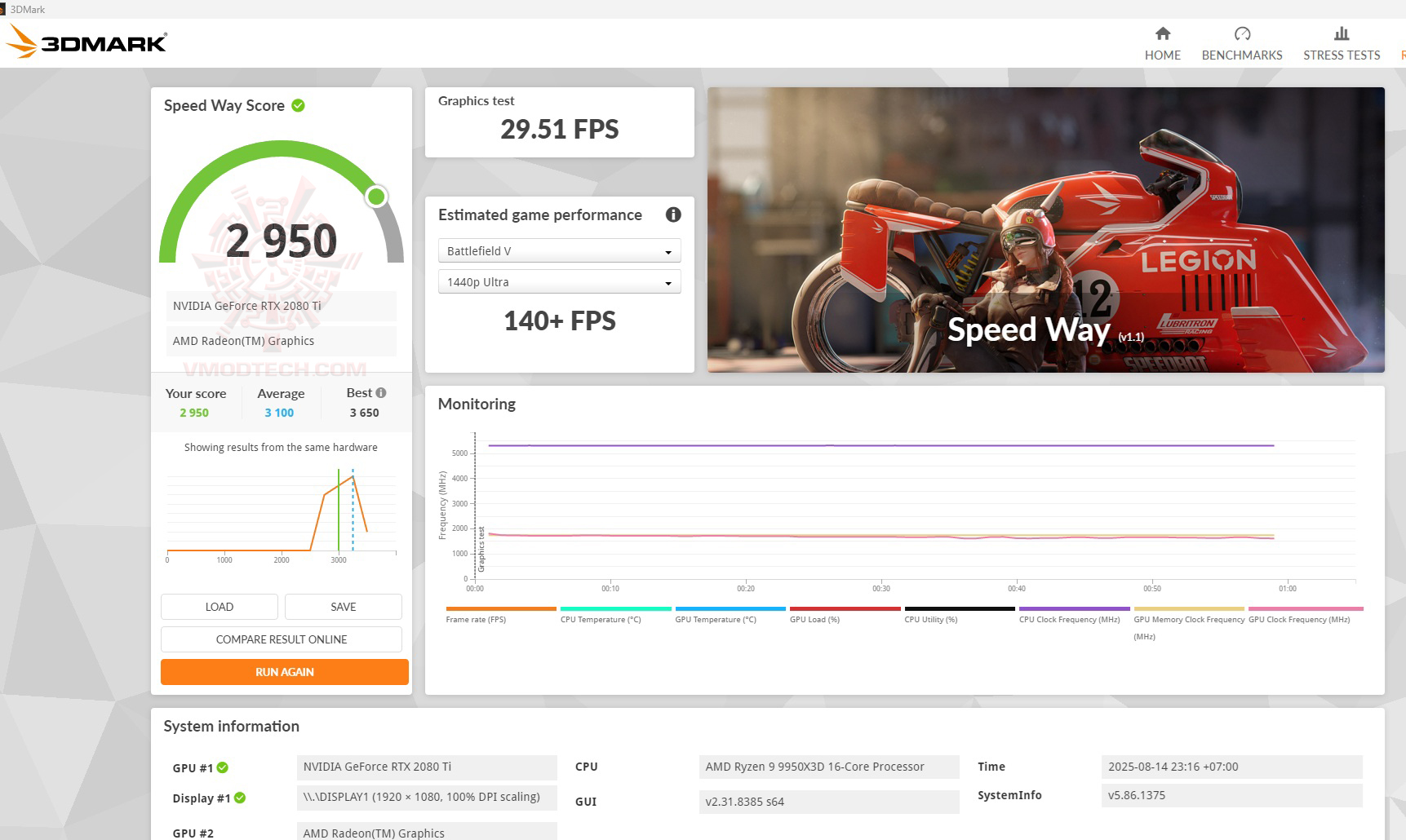

Speed Way

Speed Way ผลทดสอบกราฟฟิกใหม่ของ 3DMark อยู่ที่ 2950คะแนน แรงดีเยี่ยมครับ

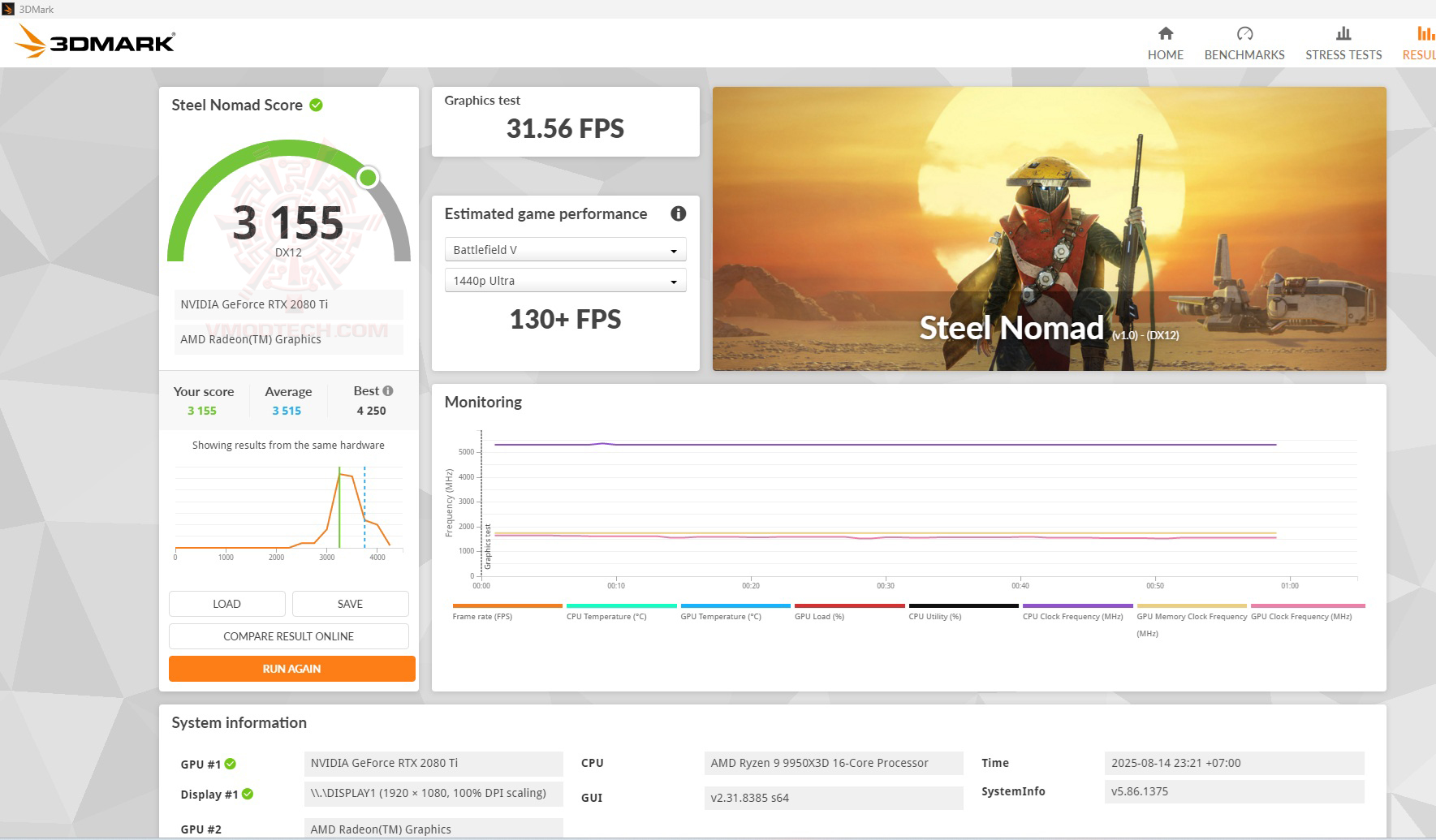

Steel Nomad

Steel Nomad อยู่ที่ 3155คะแนน แรงเยี่ยมมากครับ

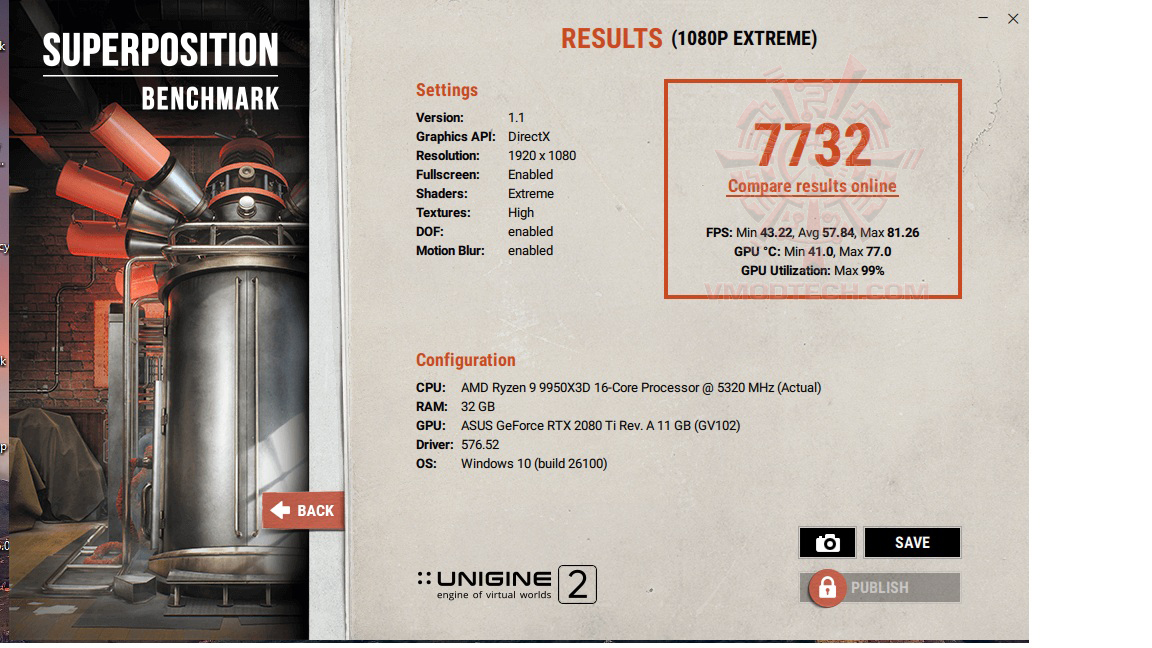

Unigine 2

Unigine 2 อยู่ที่ 7732คะแนนครับ ประสิทธิภาพ DX12 ประสิทธิภาพกราฟฟิกดีมากเลยครับ

เราไปชมผลทดสอบโอเวอร์คล๊อกกันแบบเต็มที่กันต่อเลยครับ

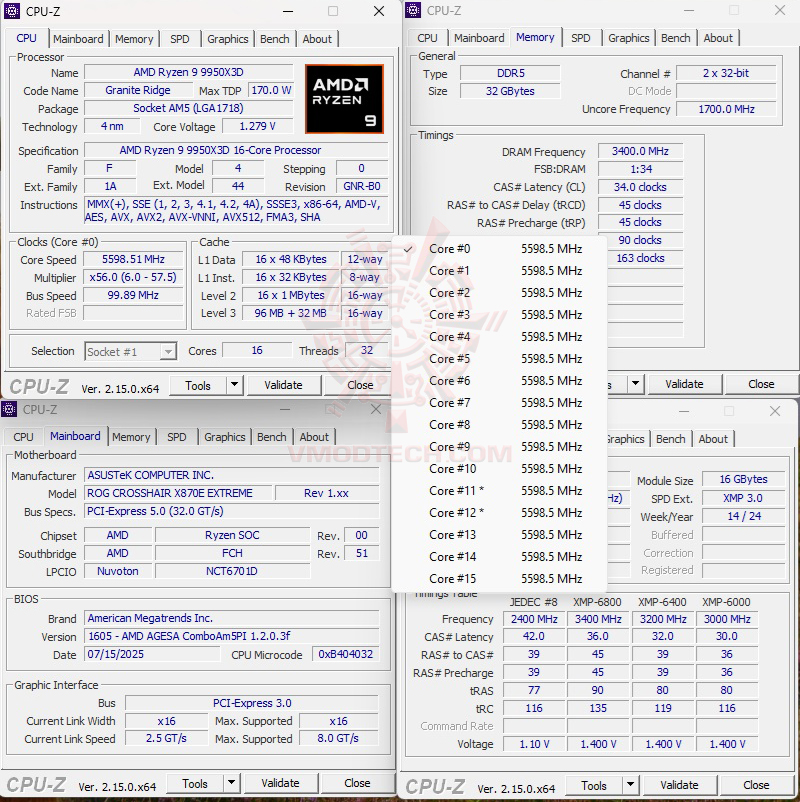

Maximum Overclock

เรามาชมผลทดสอบโอเวอร์คล๊อกกันส่งท้ายกันครับกับเมนบอร์ด ASUS ROG CROSSHAIR X870E EXTREME กับเมนบอร์ดระดับ Hi End ที่ออกแบบมาสำหรับสายโอเวอร์คล๊อกและรองรับฟีเจอร์เกมมิ่ง สามารถโอเวอร์คล๊อกกันแบบสุดๆ กับชุดน้ำสำเร็จ AIO โดยผมอัดบัสแรมไปที่ความเร็ว 5.6Ghz แบบ All Core รันทุกคอร์ ได้สบายๆ และบัสแรม 8000Mhz ได้สบายๆ สมารถจูนได้ง่ายๆ ไม่ต้องคอนฟิกอะไรมากมายครับ เราไปชมผลทดสอบกันเลยครับ

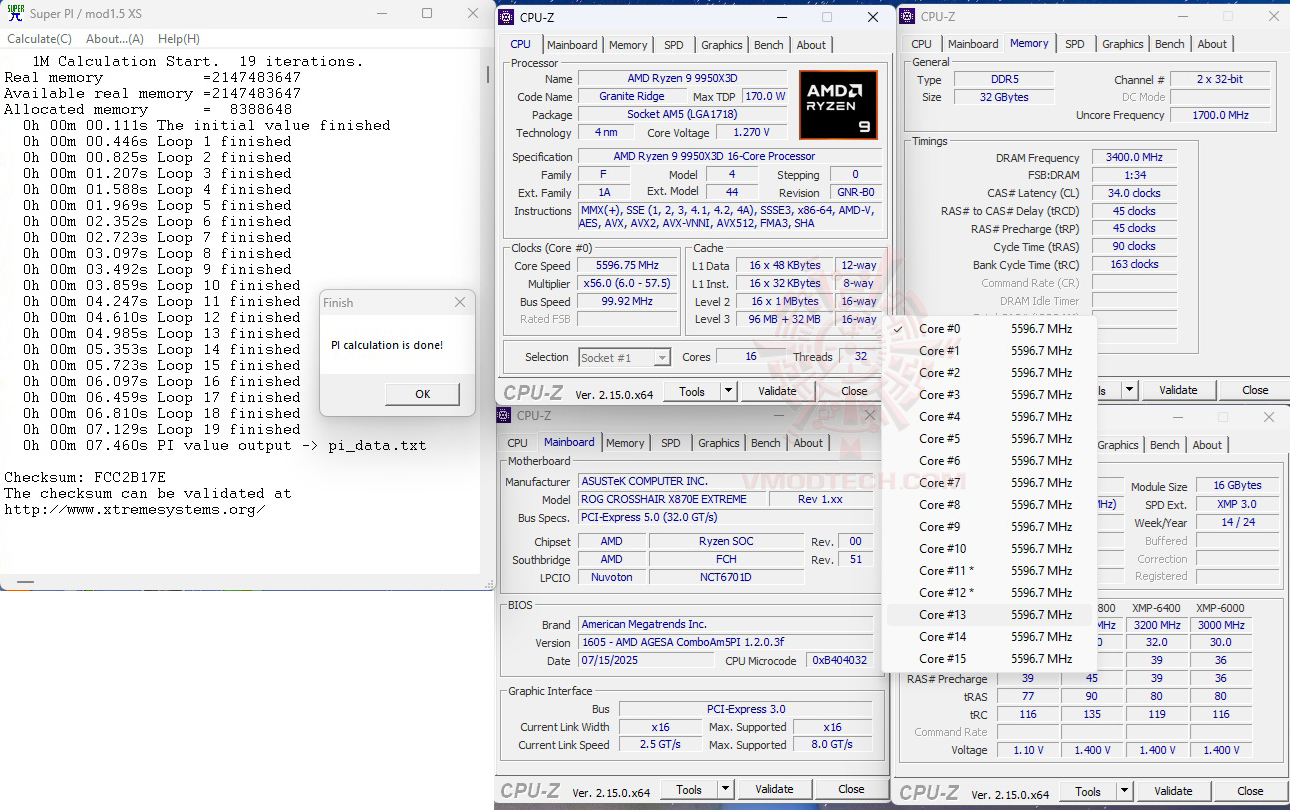

SuperPI 1MB

SuperPi อยู่ที่เวลา 7.460วินาทีครับ เร็วขึ้นเลยครับ

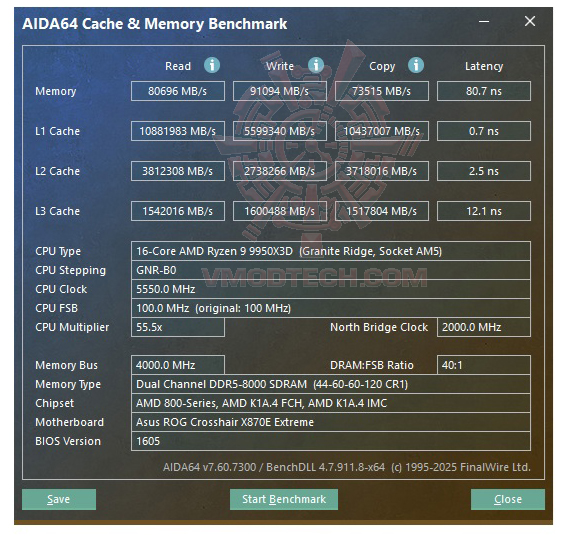

Memory Benchmark

ผลทดสอบค่า Memory ก็แรงทั้งอ่าน/เขียน/ก๊อปปี้เลยครับ อยู่ที่ 80696 MB/s / 91094MB / 73515MB/s กับบัสแรม 8000Mhz แรงเยี่ยมทุกการทดสอบครับ

เราไปชมบทสรุปในช่วงท้ายกันเลยครับ

Conclusion

..

ก็มาถึงบทสรุปสำหรับการทดสอบ ASUS ROG CROSSHAIR X870E EXTREME รุ่นใหม่ล่าสุดที่เป็นเมนบอร์ดเกมมิ่งในซีรี่ย์ ROG ตัวท็อประดับ Hi End ที่อยู่คู่สาวก AMD มาอย่างยาวนานครับกับรุ่น ROG CROSSHAIR ด้วยมาตรฐานที่ยังคงเอาไว้อย่างเหนียวแน่นครับกับประสิทธิภาพการทำงานที่แรงสามารถโอเวอร์คล๊อกซีพียู AMD RYZEN 9 9950X3D ตัวท็อปจากฝั่ง AMD ในแบบใช้งานจริงที่ความเร็ว 5.3Ghz แบบ All Core ได้อย่างมีเสถียรภาพตลอดการทดสอบและยังกดกันแบบเต็มๆ ทะลุ 5.6Ghz บัสแรม 8000Mhz ได้สบายๆ ครับ การปรับจูนที่ง่ายครับไม่ต้องเพิ่มไฟมากมายเพราะภาคจ่ายไฟขั้นเทพฯ ที่จ่ายไฟนิ่งด้วยภาคจ่ายไฟแบบ 20(110A)+2(110A)+2(80A) Power Stages, พร้อมรองรับโอเวอร์คล๊อกอย่างเต็มรูปแบบ ในเรื่องของความร้อนก็ไม่เป็นปัญหาครับเพราะตัวฮีตซิงค์ที่ใหญ่คลอบคลุมทุกจุดสำคัญทำให้ปัญหาเรื่องความร้อนสะสมตัดออกไปได้เลย ในเรื่องของดีไซน์ตรงนี้ต้องยอมรับครับว่าจุดเด่นของ ASUS ROG CROSSHAIR X870E EXTREME รุ่นนี้ก็คือหน้าจอ LCD ขนาด 5นิ้วที่แสดงผลการทำงานรวมไปถึงสามารถอัพโหลดวีดีโอเอนิเมชั่นได้ เหมาะสำหรับผู้ที่ชื่นชอบตกแต่งเคสหรือสายม๊อดเป็นอย่างยิ่งครับ รวมไปถึงการออกแบบช่องเชื่อมต่อไฟต่างๆ ที่เหมาะกับการ DIY และช่องเชื่อมต่อต่างๆ ที่ให้มาอย่างมากมายรวมไปถึงปุ่มปรับการทำงานต่างๆ ที่รองรับการโอเวอร์คล๊อกระดับมืออาชีพหรือใช้ทำลายสถิติ ถ้าท่านใดกำลังมองหาเมนบอร์ดที่เป็นตำนานของ AMD ที่พร้อมเอาซีพียูระดับท็อป Hi End ได้แบบอยู่หมัดมีฟีเจอร์เกมมิ่งมากมายปรับจูนง่ายเหมาะสำหรับสายโอเวอร์คล๊อกระดับเอ๊กตรีมและสายเกมมิ่ง Hi End ที่ทั้งแรงเต็มประสิทธิภาพและดีไซน์สุดสวยงาม ASUS ROG CROSSHAIR X870E EXTREME รุ่นนี้คือที่สุดของเมนบอร์ด AM5 อีกรุ่นที่ตอบโจทย์การใช้งานของท่านได้แน่นอนครับ ข้อสังเกตุก็จะมีเพียงราคาที่สูงแต่ทว่าซื้อครั้งเดียวจบให้มาทีเดียวคุ้มๆ แรง เย็น สวย จบในตัวเดียวและไม่มีไฟ RGB ที่ตัวเมนบอร์ดแต่มีจอ LCD 5นิ้วมาให้ปรับแต่งแบบหรูหราสวยงามแทน สำหรับราคาอยู่ที่ราวๆ 36,000บาทครับ ใครต้องการความเป็นที่สุดของเมนบอร์ด AMD บอกเลยครับว่า ASUS ROG CROSSHAIR X870E EXTREME รุ่นนี้คือคำตอบ วันนี้ก็ขอขอบคุณทุกท่านที่ติดตาม สวัสดีครับ

…

…

…

ราคา 36,000บาท

..

…

.

.

…
