สวัสดีครับทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ของเรา วันนี้ก็มีบทความทดสอบเมนบอร์ดกันอีกครั้งครับกับเมนบอร์ดรุ่นใหม่สำหรับสาวก AMD ในรุ่นท็อปของทาง ASUS ในชิปเซ็ตรุ่นใหญ่ X870E ตัวท็อประดับ Hi End ในรุ่น ASUS ROG CROSSHAIR X870E HERO BTF ในรุ่น ROG CROSSHAIR อีกรุ่นในซีรีส์ Back-To-the-Future (BTF) ที่มีจุดเด่นในเรื่องของดีไซน์การออกแบบที่ทำการซ่อนบรรดาช่องเชื่อมต่อต่างๆ ไว้ที่ด้านหลังทั้งหมดไม่ว่าจะเป็นช่องต่อไฟเลี้ยง ช่อง USB , ช่อง SATA ช่อง PCIe การ์ดจอที่รองรับการ์ดจอ BTF ที่ไม่ต้องมีไฟเลี้ยงสามารถต่อผ่านสล๊อตพิเศษ GC-HPWR ที่จ่ายไฟได้สูงถึง 600W ใช้งานได้สะดวกปลอดภัยและช่องต่อไฟชุดพัดลมปั๊มน้ำต่างๆ ซึ่งการออกแบบนั้นมีจุดประสงค์ที่ตอบโจทย์ให้กับคนที่ชื่นชอบการตกแต่งเคสและเน้นการจัดเก็บสายไฟที่ดูสะอาดสวยงามหรูหรานั่นเองครับ

ในส่วนดีไซน์นั้นก็ฺยังคงแนว ROG สวยงามดุดันเลยครับการจัดวางฮีตซิงค์ที่เน้นคลอบคลุมทุกจุดสำคัญทั้งฮีตซิงค์ภาคจ่ายไฟที่มาพร้อมไฟแสดงผล RGB พร้อมโลโก้ที่สวยงามสามารถปรับแต่งได้ในซอฟแวร์ Armory Create และสามารถซิงค์อุปกรณ์ได้มากมายหลายอย่างด้วยฟีเจอร์ AURA SYNC ครับ

.

โดยเมนบอร์ด ASUS ROG CROSSHAIR X870E HERO BTF นั้นออกแบบดีไซน์ที่เน้นความเป็น ROG ที่ยังเน้นความแรงเหมือนเดิมครับสามารถโอเวอร์คล๊อกได้แรงๆ เหมือนเดิมและรองรับซีพียูตัวท็อปได้สบายๆ ในส่วนของฟีเจอร์ก็จัดมาให้ครบครันไม่ว่าจะเป็น ASUS-exclusive AI , AI Cooling II , EZ PC DIY , WIFI 7 , Extensive Gen 5 , AI Cache Boots , USB4 , POLYMO LIGHTING II และอื่นๆ อีกมากมายครับ โดยวันนี้ทดสอบกับซีพียู AMD RYZEN 9 9950X3D ตัวท็อป ให้ทุกท่านได้ชมกันครับ เดี๋ยวเราไปชมกันเลยครับ

INTRODUCTION

เราไปชมรูปร่างหน้าตาของ ASUS ROG CROSSHAIR X870E HERO BTF กันต่อเลยครับ

ASUS ROG CROSSHAIR X870E APEX Appearance

ตัวกล่องสีดำสไตล์ ROG พร้อมบอกชื่อรุ่น ASUS ROG CROSSHAIR X870E HERO BTF  ดูสวยงามเป็นเอกลักษณ์ครับ

ด้านหลังกล่องบอกสเปกการทำงานเอาไว้อย่างชัดเจนครับ

อุปกรณ์ที่ให้มาประกอบด้วย

Cables
1 x ARGB RGB extension cable
4 x SATA 6Gb/s cables
Miscellaneous
1 x ASUS WiFi Q-Antenna
1 x Q-connector
2 x M.2 Q-Latch package
3 x M.2 Q-Slide package
5 x M.2 rubber package
1 x ROG stickers
1 x ROG thank you card
1 x ROG Bottle Opener
Installation Media
1 x USB drive with utilities and drivers
Documentation
1 x Quick start guide

ตัวเมนบอร์ด ASUS ROG CROSSHAIR X870E HERO BTF สีดำเน้นความเป็น ROG พร้อมชั้น PCB สีดำและฮีตซิงค์คลอบคลุมทุกจุดการทำงานและที่สำคัญย้ายบรรดาช่องต่อไฟเลี้ยงหรือช่องต่ออุปรณ์ต่างๆ ช่อง USB ไว้ด้านหลังหมดครับ ทำให้ดูเรียบร้อยสะอาดตามากๆ

ขนาดเมนบอร์ดอยู่ที่ ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

ดีไซน์มีฮีตซิงค์คลอบคลุมทุกจุดที่สำคัญเน้นระบายความร้อนอย่างเต็มระบบครับ

ดีไซน์ที่ออกแบบมาตอบโจทย์นักม๊อด DIY หรือบรรดาเกมเมอร์ที่ต้องการจัดเคสสวยๆ ไม่ต้องให้มีสายไฟมารกกวนใจครับ

ฮีตซิงค์แบบ Extended Heatsink ขนาดใหญ่มีไฟแสดงผลโลโก้ ROG สวยงามด้วยไฟ RGB พร้อมระบายความร้อนรวมทั้งบรรดาชิปเซ็ตและ M.2 ครับ

ภาคจ่ายไฟระดับพรีเมี่ยมแบบ VRM 18(110A)+2(110A)+2(80A) Power Stages ที่มาพร้อมคาปาซิเตอร์ 10K black metallic capacitors และมอสเฟสแบบ MicroFine alloy chokes พร้อมรองรับโอเวอร์คล๊อกอย่างเต็มรูปแบบแรงจัดแน่นนอนครับ พร้อมเอาซีพียูเบอร์ใหญ่ตัวท็อปได้สบายๆ เลยครับ

ซ๊อกเก็ต AM5 รุ่นใหม่ล่าสุดใช้ รองรับซีพียู Supports AMD Ryzen™ 9000/ 8000/ 7000 Series Desktop Processors Socket AM5

สล็อตแรม DDR5 รองรับความจุ 4 x DIMM slots, max.256GB, DDR5

Supports up to

8200+MT/s(OC) with Ryzen™ 9000 Series Processors,

8600+MT/s(OC) with Ryzen™ 8000 Series Processors,

8000+MT/s(OC) with Ryzen™ 7000 Series Processors,

ช่องต่อไฟเลี้ยง 8พิน 2ช่อง แบบ 8 + 8-pin ProCool II power connector ย้ายมาไว้ที่ด้านหลังตัวบอร์ดเพื่อความสวยงาม

ช่องต่อไฟเลี้ยง 12V 6*2 1ช่องที่ด้านหลังสำหรับเลี้ยงอุปกรณ์เสริมและช่อง 4 X SATA 6GB/S ทั้งหมด 4ช่องครับ

ช่อง PCIe การ์ดจอที่รองรับการ์ดจอ BTF ที่ไม่ต้องมีไฟเลี้ยงสามารถต่อผ่านสล๊อตพิเศษ GC-HPWR ที่จ่ายไฟได้สูงถึง 600W รองรับการ์ดจอรุ่นใหญ่ได้สบายๆ ครับ

สล๊อตพิเศษ GC-HPWR มีมาให้พร้อมใช้งานแบบไม่ต้องต่อสายไฟที่ตัวการ์ดจอครับพร้อมรองรับการ์ดจอ BTF ด้วยเช่นกันครับ

ด้านล่างมีโลโก้ ROG สวยงามเด่นชัด

มี START BUTTON , Q-CODE , FLEXKEY อยู่ด้านหน้าที่เช็คสถานะการทำงานครับ

ช่องเชื่อมต่อ PCIe เสริมแกร่งด้วยโลหะ พร้อม PCIe 5.0 Extensive Gen 5 ให้แบบแรงๆ เลยครับและมี 1 x PCIe 4.0 x4 slot ให้ใช้งานอีก 1ช่อง

ช่องไฟเลี้ยง 24พินก็ย้ายมาด้านหลังเมนบอร์ดทั้งหมดครับ

มีสล๊อต DIMM.2 เอาไว้ให้พร้อมใช้งานการ์ด ROG DIMM.2 ที่เสริมช่อง M.2 ให้พร้อมใช้งานครับ

ช่อง SATA มีมาให้ 4ช่องการทำงานครับ 5 x M.2 slots และช่อง 2 X USB 20GBPS

ชิปเซ็ต AMD X870E Chipset รุ่นใหม่ล่าสุดพร้อมฮีตซิงค์  Chipset heatsink มีโลดก้ ROG สวยงามเด่นชัดครับและเน้นระบายความร้อนอย่างเต็มระบบครับ

ช่อง M.2 มีฮีตซิงค์มาให้ระบายความร้อนแบบเย็นเฉียบ สวยงามอลังการมาก รองรับการทำงานมากถึง 5ช่องประกอบด้วย

Supports 5 x M.2

AMD Ryzen™ 9000 & 7000 Series Desktop Processors
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)
AMD Ryzen™ 8000 Series Desktop Processors
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
M.2_2 slot (Key M), type 2242/2260/2280 (Not supports)
M.2_3 slot (Key M), type 2242/2260/2280 (Not supports)
AMD X870E Chipset
M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
M.2_5 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode)
4 x SATA 6Gb/s ports

โลโก้ ROG พร้อมฮีตซิงค์ M.2 heatsinks and backplates อัพเกรดติดตั้ง M.2 ด้านในได้เน้นการระบายความร้อนอย่างเต็มที่และสวยงามโดดเด่นมากๆ ครับ

ระบบเสียง SupremeFX ด้วยเทคโนโลยี ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4082 เน้นเสียงระดับพรีเมี่ยมเพื่อคอเกมโดยเฉพาะครับ

ช่องเชื่อมต่อด้านหลังประกอบด้วย

2 x USB4® (40Gbps) ports (2 x USB Type-C®)
8 x USB 10Gbps ports (6 x Type-A + 2 x USB Type-C®)
1 x HDMI™ port
1 x Wi-Fi module
1 x Intel® 2.5Gb Ethernet port
1 x Realtek 5Gb Ethernet port
2 x Gold-plated audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
1 x Clear CMOS button

PCB ด้านหลังสีดำสนิทพร้อมแผ่น Black plate ป้องกันอันตรายแบบจัดเต็มครับ

เราไปชมซอฟแวร์ Armory Crate กันต่อเลยครับ

Armory Crate

ซอฟแวร์ Armoury Crate ที่สามารถเช็คสถานะการทำงานของเมนบอร์ดและสามารถเปลี่ยนแปลงกำหนดหน้าจอแสดงผลได้ครับ สามารถเช็คสถานะการทำงานของเมนบอร์ด อุณหภูมิ พัดลม ระบบไฟเลี้ยงต่างๆ ให้แบบละเอียดเลยครับ

สามารถปรับไฟ RGB แบบ AURA SYNC ครับ สามารถปรับโหมดการทำงานได้ตามความต้องการครับ

เราสามารถเชื่อมต่ออุปกรณ์เสริมที่เป็นไฟ ARGB เพื่อให้ซิงค์เข้ากับตัวเมนบอร์ดได้อย่างง่ายดายครับ สาบม๊อด DIY น่าจะชอบเลยครับกับแนวตกแต่งเคสม๊อด

เราไปชมแสงไฟว่าจะโดดเด่นสวยงามขนาดไหน

เราไปชมรายละเอียดของชุดอุปกรณ์ที่ใช้งานทดสอบในวันนี้กันครับ

Test Setup

SYSTEMS
.CPU	.AMD RYZEN 9 9950X3D
.Thermal Grease	.Noctua NT-H2 THERMAL PASTE
.Motherboard	.ASUS ROG CROSSHAIR X870E HERO BTF
.Memory	..PATRIOT VIPER DDR5 7200Mhz
.Graphic Card	. ASUS GeForce RTX 2080Ti
.Harddisk	. KINGSTON SSD 256GB
.CPU Cooler	..ROG RYUO IV SLC 360 ARGB
.Power Supply	..ANTEC HCP-1300 1300W (80+ PLATINUM)
.Operation System	..Windows 11 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น AMD RYZEN 9 9950X3D รุ่นใหม่ล่าสุดจัดเต็มร่วมกับเมนบอร์ด ASUS ROG CROSSHAIR X870E HERO BTF รุ่นใหม่ล่าสุด

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 30-34องศาฯ ด้วยชุดระบายความร้อนชุดน้ำ ROG RYUO IV SLC 360 ARGB รุ่นใหม่ล่าสุดในห้องไม่เปิดแอร์

CPU-Z

ในการทดสอบนั้นใช้ซีพียู AMD RYZEN 9 9950X3D รุ่นใหม่ล่าสุด โอเวอร์คล๊อกใช้งานที่ความเร็ว 5.3Ghz 16C/32T แบบ All Core ไฟเลี้ยง Vcore 1.25v บัสแรม DDR5 7200Mhz ใช้งานกับเมนบอร์ด ASUS ROG CROSSHAIR X870E HERO BTF ใช้งานกันได้แรงเต็มประสิทธิภาพอย่างมีเถียรภาพตลอดการทดสอบเลยครับ

GPU-Z

ส่วนการ์ดจอที่ใช้งานนั้นเป็น ASUS GeForce RTX 2080Ti ตัวแรงครับ

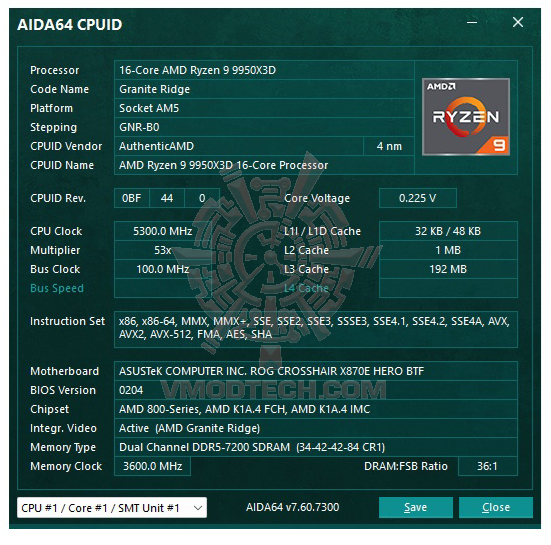

AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

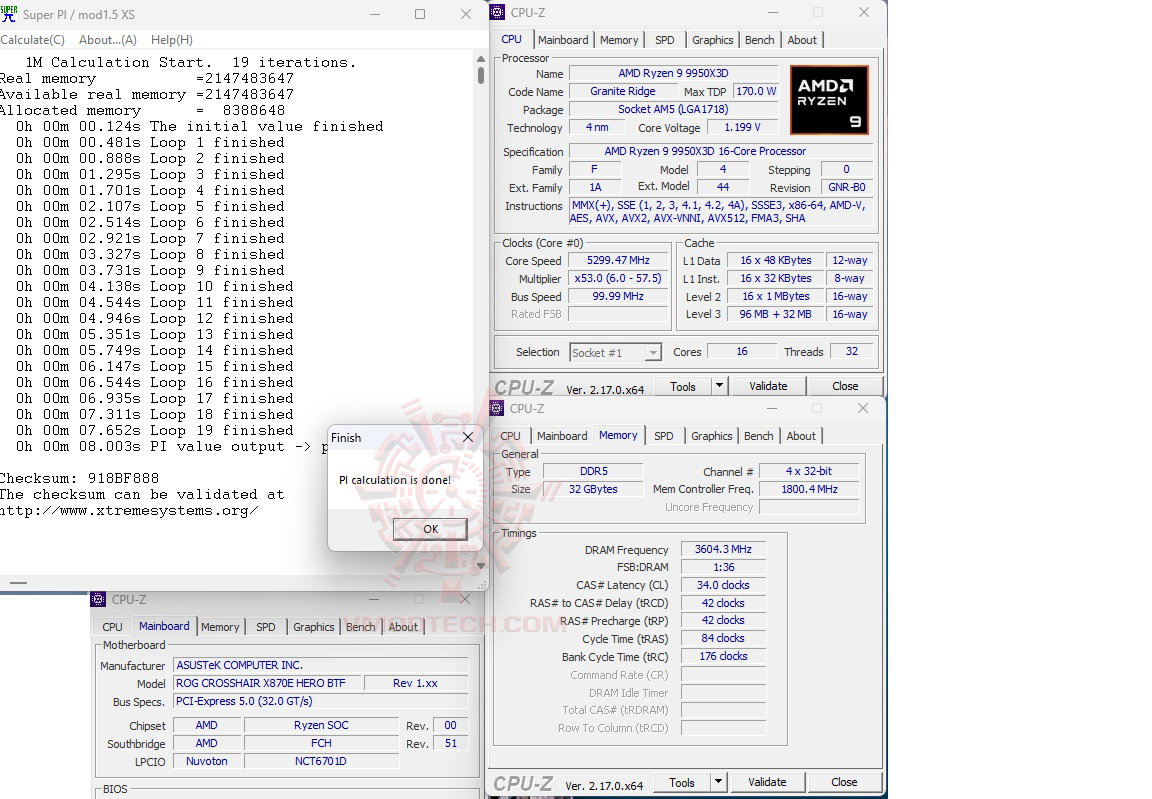

SuperPI 1MB

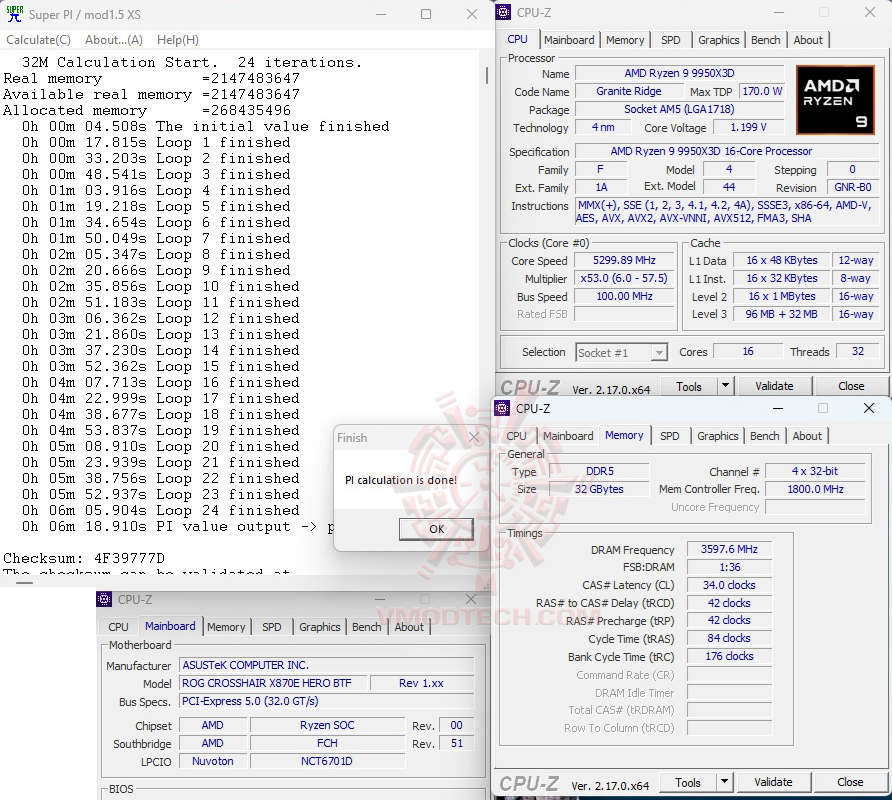

SuperPI 32MB

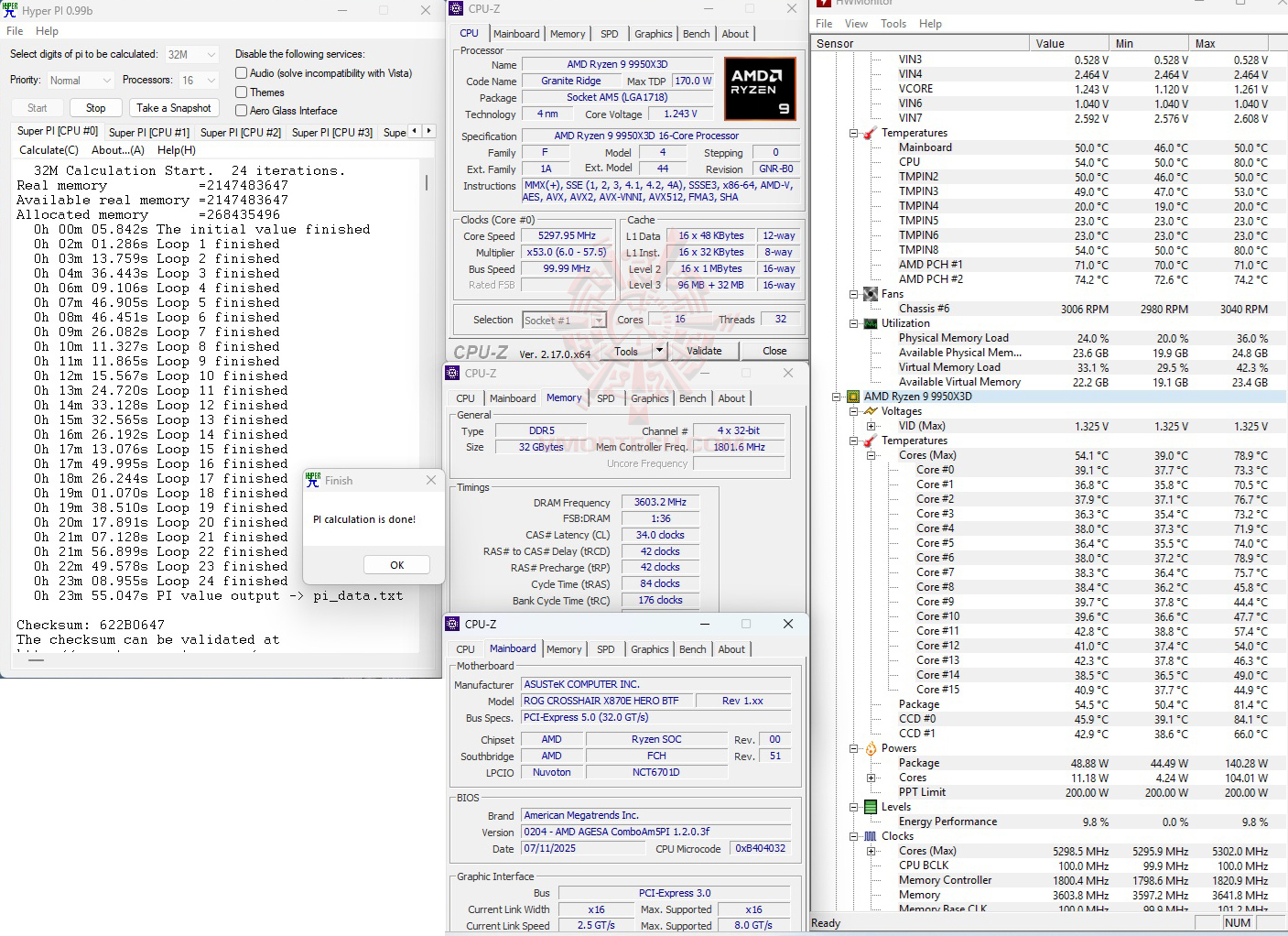

HyperPI 32MB

สำหรับชุด SuperPI 1MB เวลาอยู่ที่ 8.003วินาทีครับ SuperPI 32MB อยู่ที่เวลา 6นาที 18.910วินาที และ HyperPi 32MB ก็ผ่านได้อย่างเสถียรใช้งานได้จริงแรงเต็มประสิทธิภาพครับ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

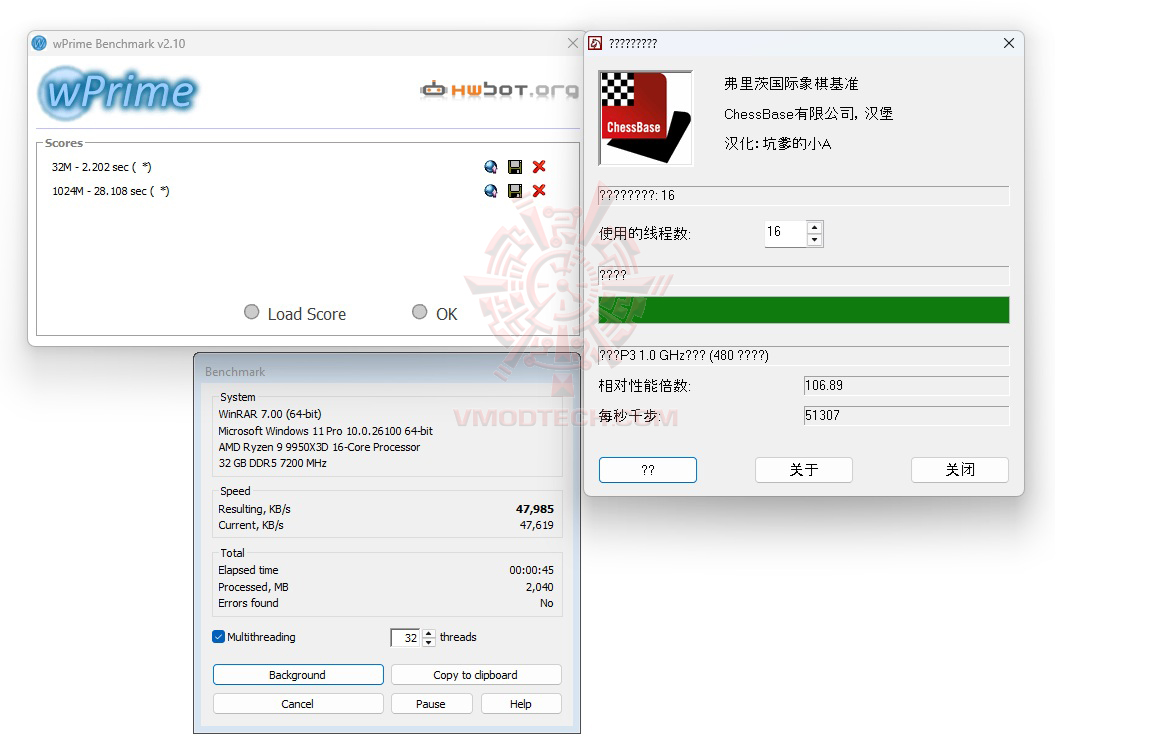

wPrime2.10 , CPUMark99 WINRAR 5.0 Benchmark

wPrime อยู่ที่เวลา 28วินาที แรงเยี่ยมทุกการทดสอบเลยครับ ส่วน Winrar นั้นอยู่ที่ 47985KB/s แรงดีมาก และ Fritzchess อยู่ที่ 106คะแนน แรงเยี่ยมทุกการทดสอบ

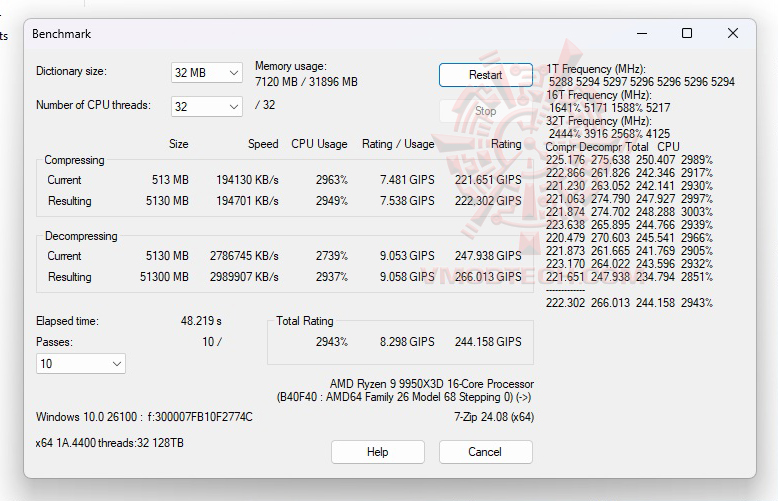

7-ZIP

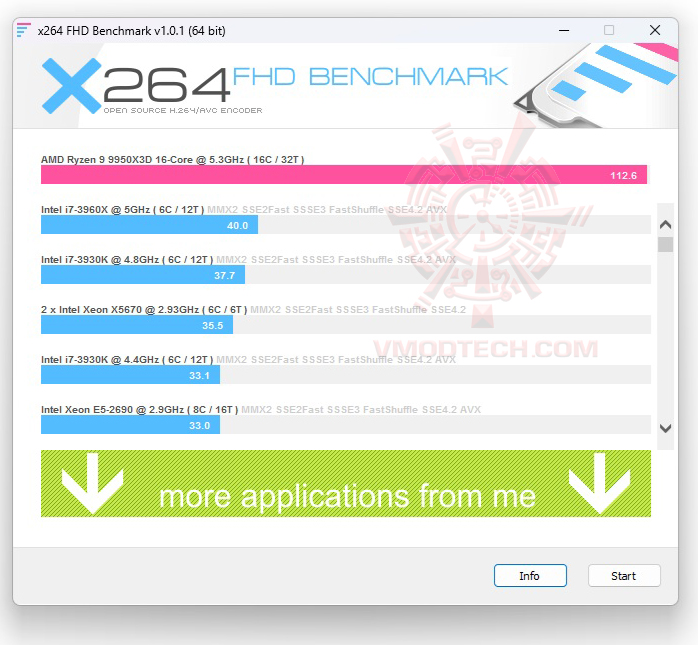

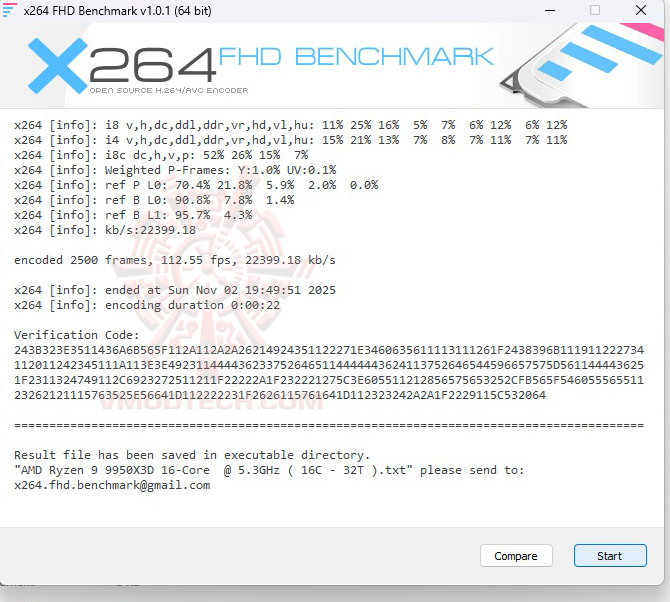

X264 FHD

ผลทดสอบโดยรวม X264 กดกันไป 112FPS แรงเยี่ยมเลยครับกับการถอดรสไฟล์

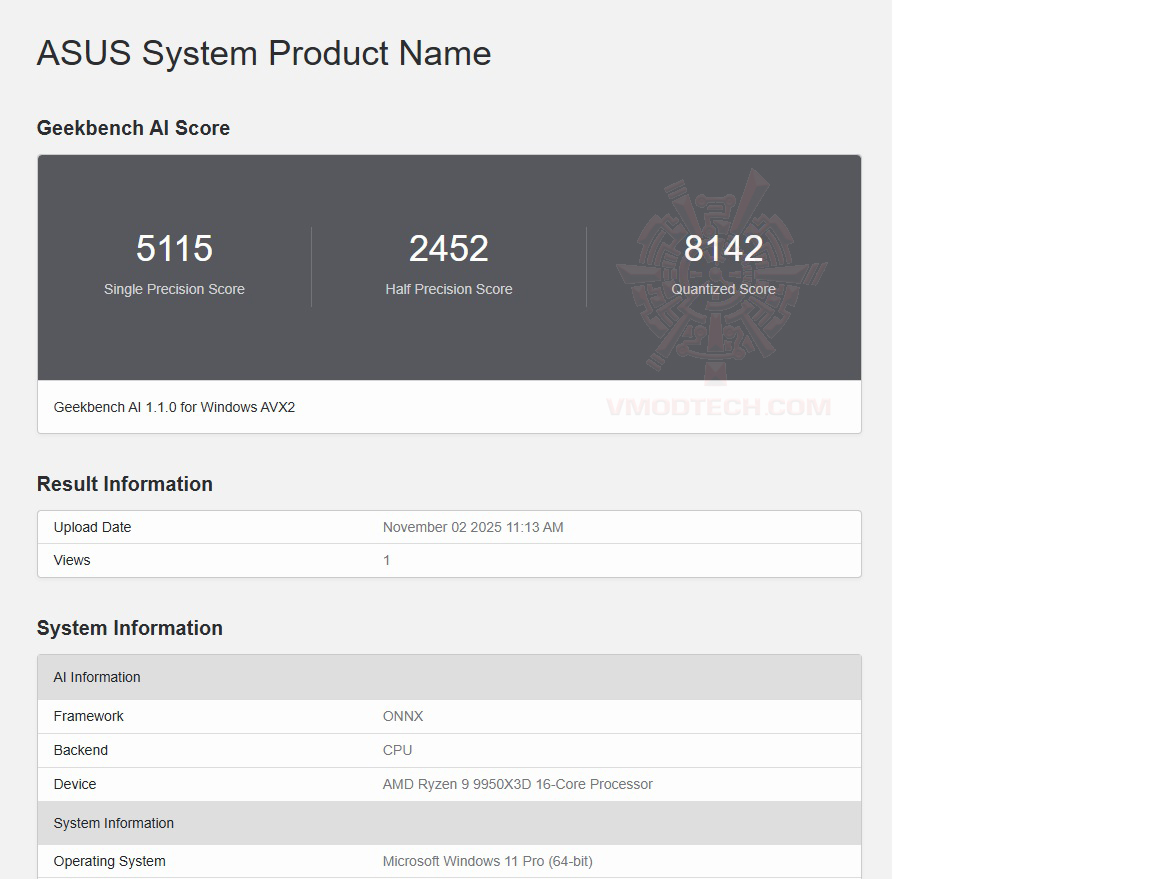

Geekbench 6 Ai

Geekbench 6 Ai อยู่ที่ 8142คะแนน แรงเยี่ยมมากครับ

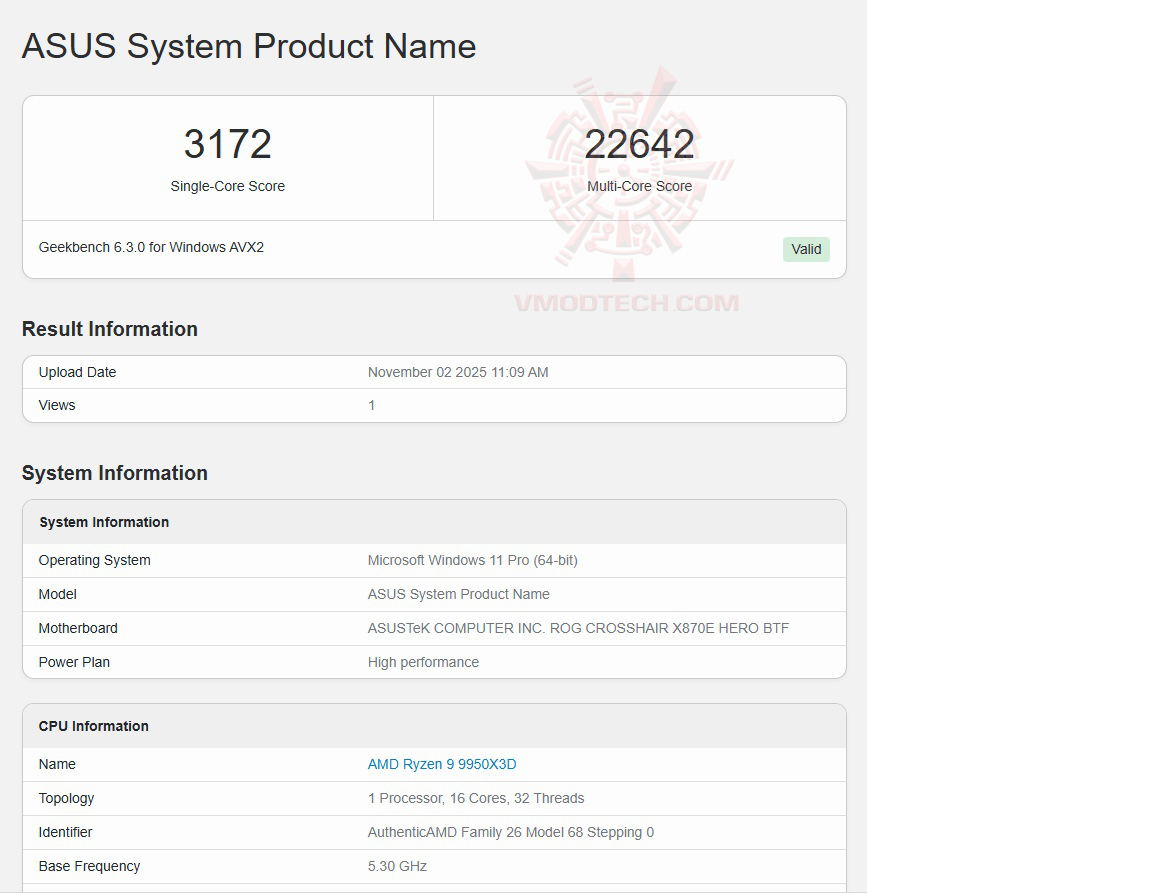

Geekbench 6

Geekbench 6 อยู่ที่ 22642คะแนน แรงเยี่ยมครับ

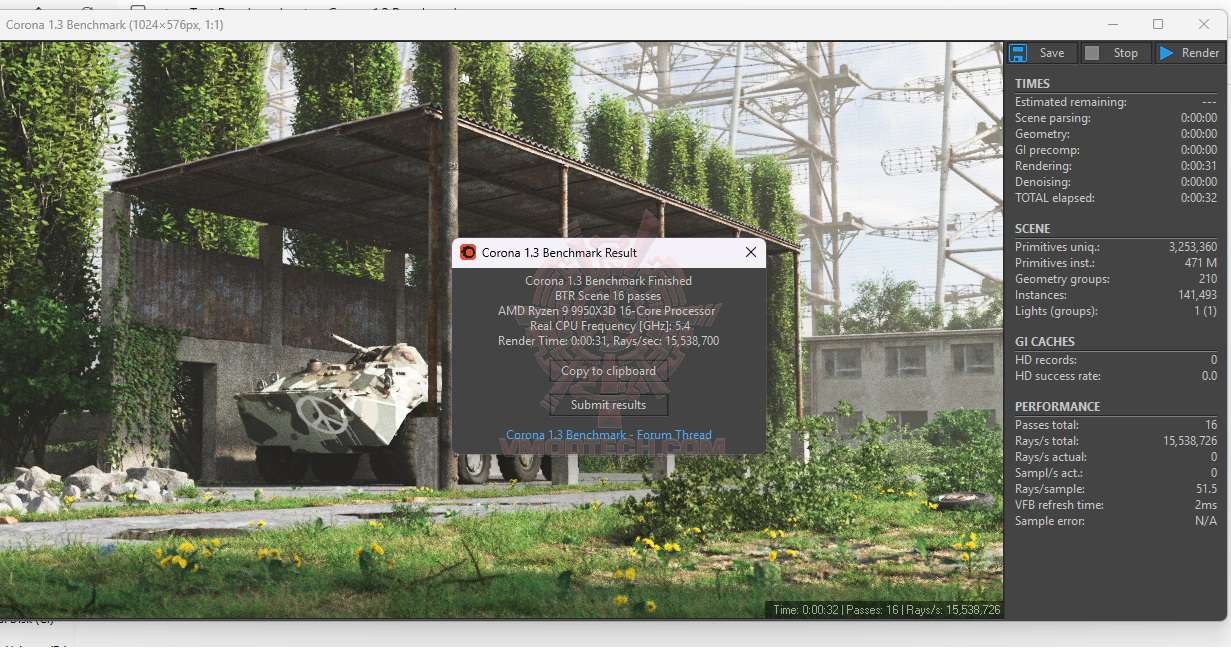

Corona 1.3 Benchmark

Corona 1.3 เรนเดอร์อยู่ที่เวลา 31วินาทีครับ แรงเยี่ยมมากครับ

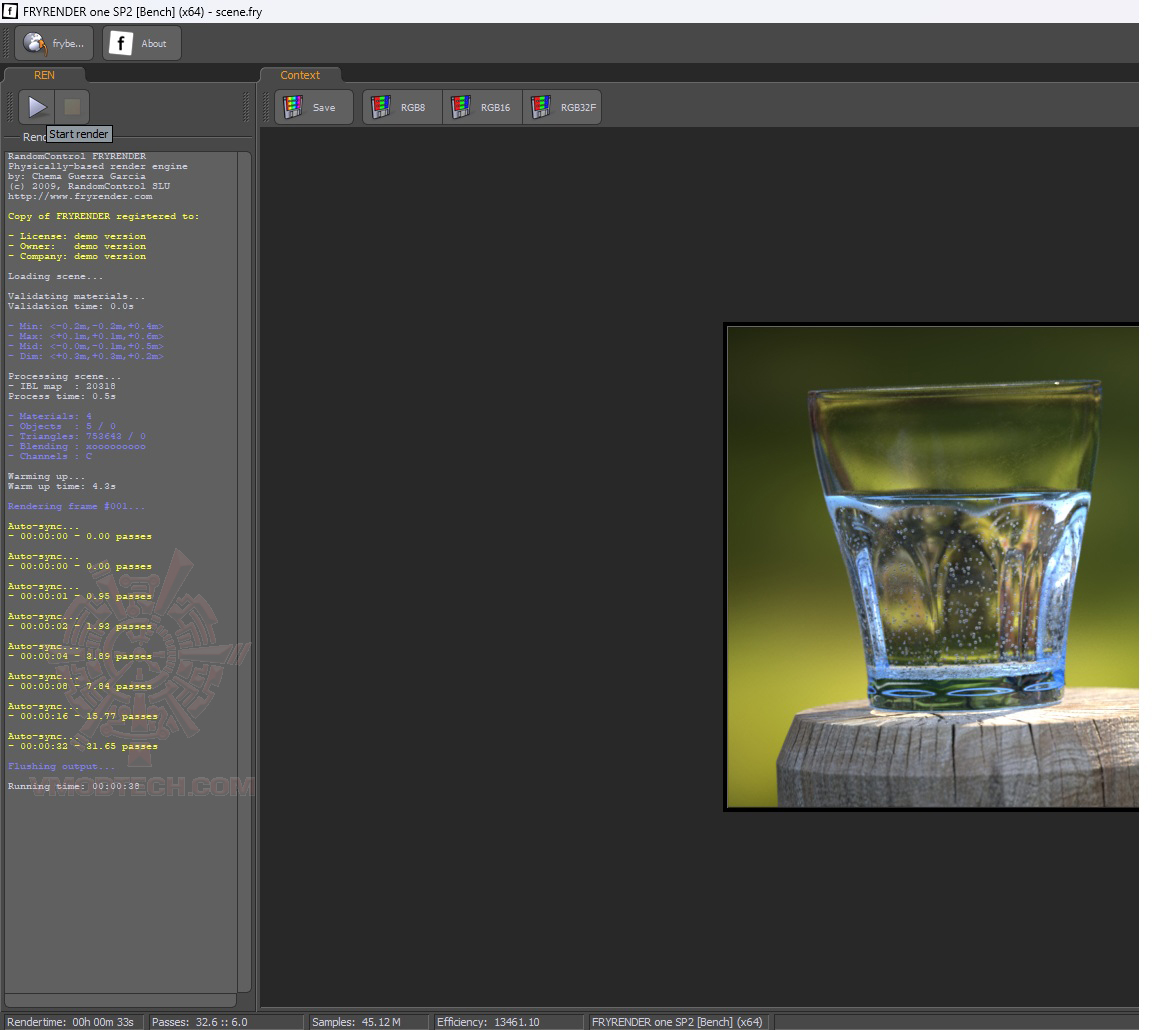

FRYRENDER X64

Fryrender เวลาอยู่ที่ 38วินาที เรนเดอร์ได้แรงเยี่ยมมากครับ

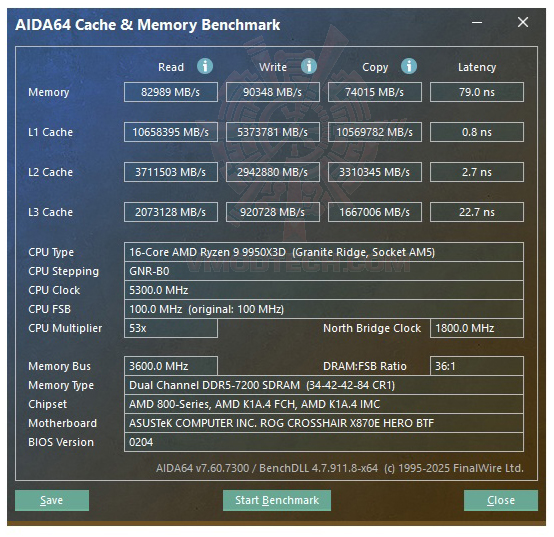

AIDA64 Cache & Memory Benchmark

ผลทดสอบค่า Memory ก็แรงทั้งอ่าน/เขียน/ก๊อปปี้เลยครับ อยู่ที่ 82989 MB/s / 90348MB / 74015MB/s กับบัสแรม 7200Mhz แรงเยี่ยมทุกการทดสอบครับ

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

Cinebench 20

โปรแกรม Cinebench 20 อยู่ที่ 17009คะแนน ใน Mult-Thread แรงยอกเยี่ยมครับ ส่วน Single Core อยู่ที่ 827คะแนน ประสิทธิภาพการเรนเดอร์นั้นแรงในระดับหัวแถวกันเลยทีเดียวครับ

Cinebench 23

โปรแกรม Cinebench 23 เวอร์ชั่นล่าสุดเรนเดอร์ไปที่คะแนน 44354คะแนน ส่วน Single Core อยู่ที่ 2116คะแนน แรงเยี่ยมมากๆ ครับ

Cinebench 2024

ส่วน Cinebench 2024 ก็แรงเยี่ยมเช่นกันครับอยู่ที่ 2384คะแนน ในการทดสอบเรนเดอร์ซีพียู แรงเยี่ยมเลยครับ

เราไปชมผลด้านกราฟฟิกกันต่อเลยครับ

PCMark10

PCMArk10 รวมอยู่ที่ 9146คะแนน แรงเยี่ยมสุดๆ

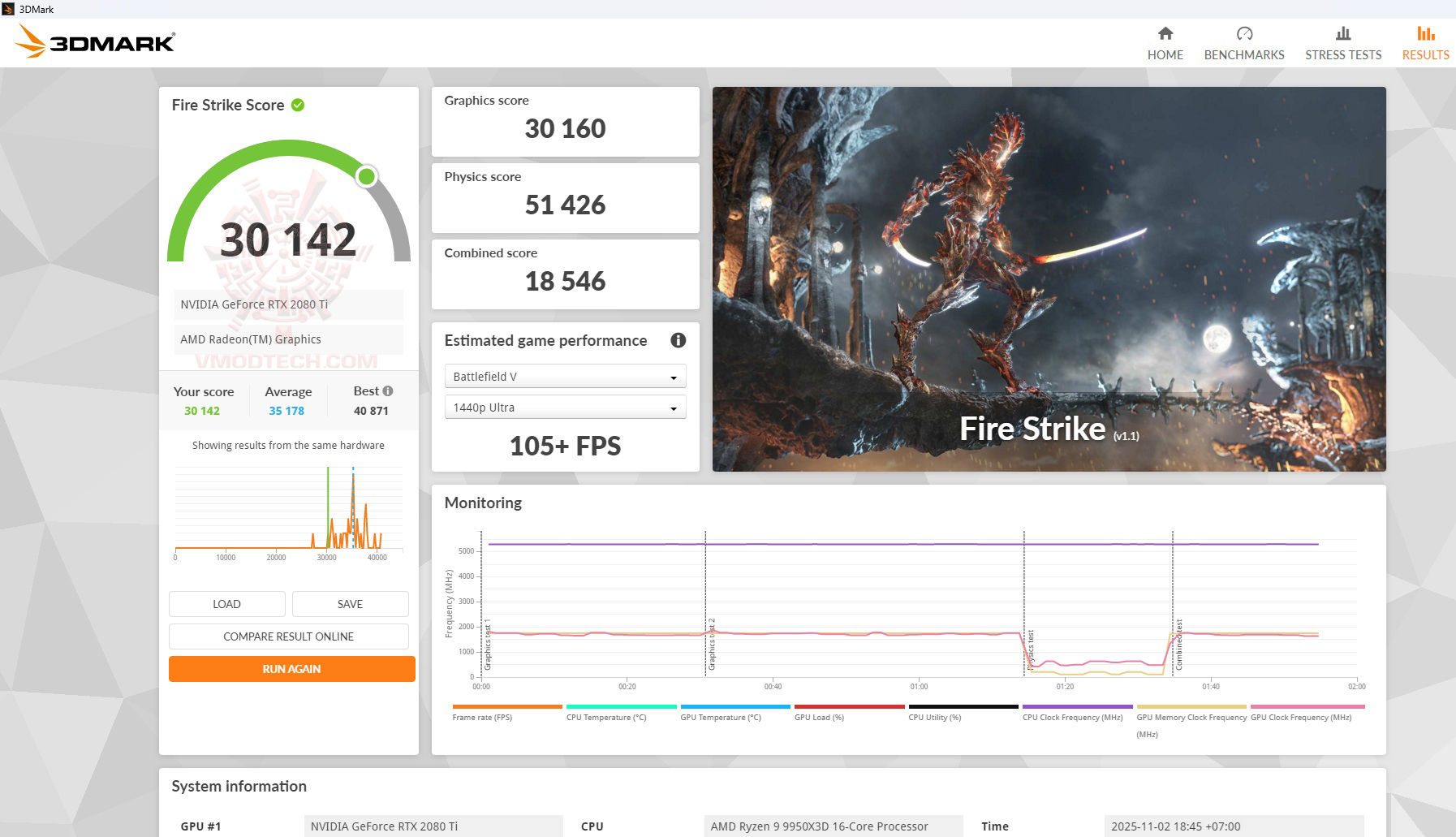

3DMark 2013

3DMark Fire Strike อยู่ที่ 30142คะแนน แรงเยี่ยมครับ

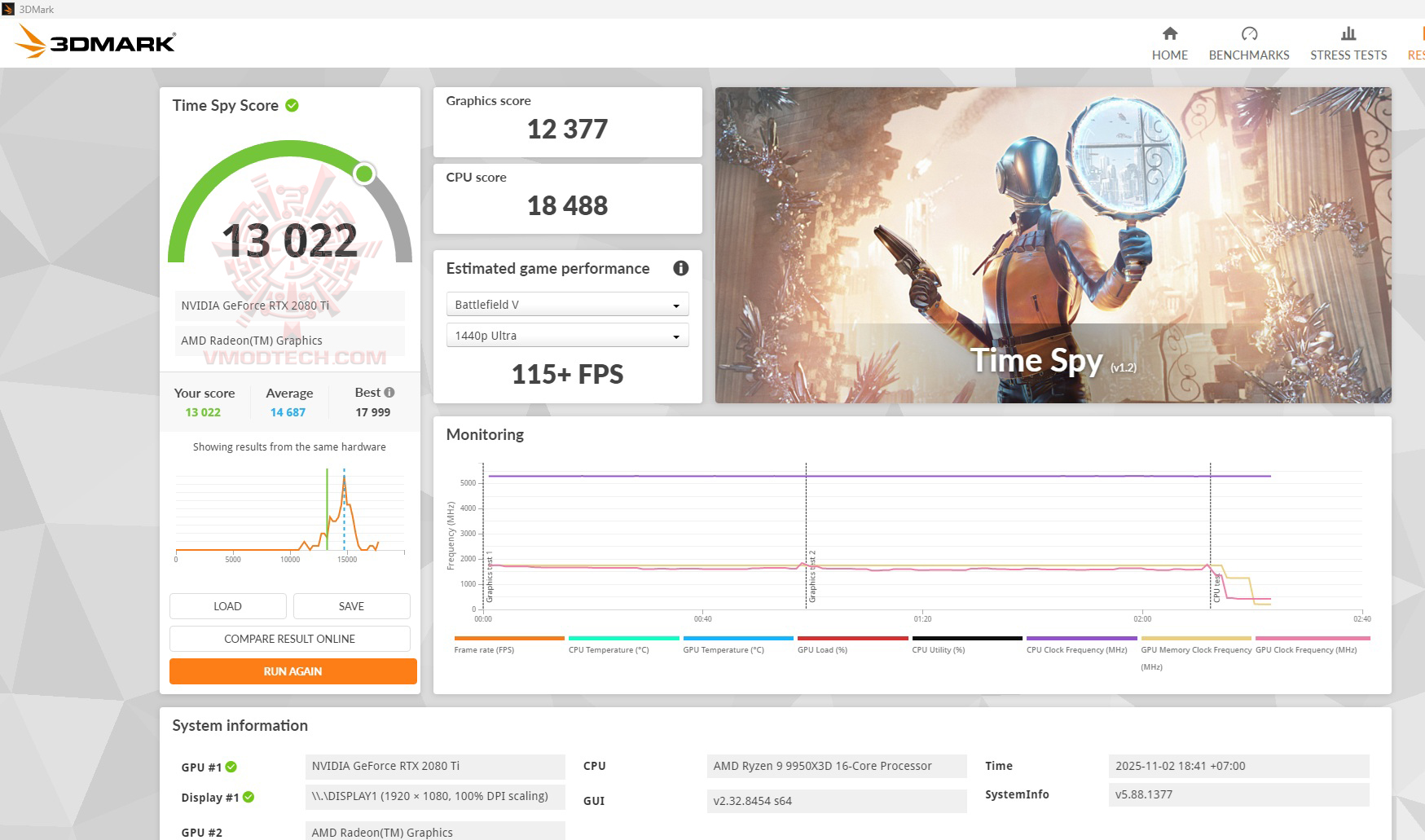

3DMark Time Spy

3DMark Time Spy อยู่ที่ 13022คะแนนครับ แรงใช้ได้เลย

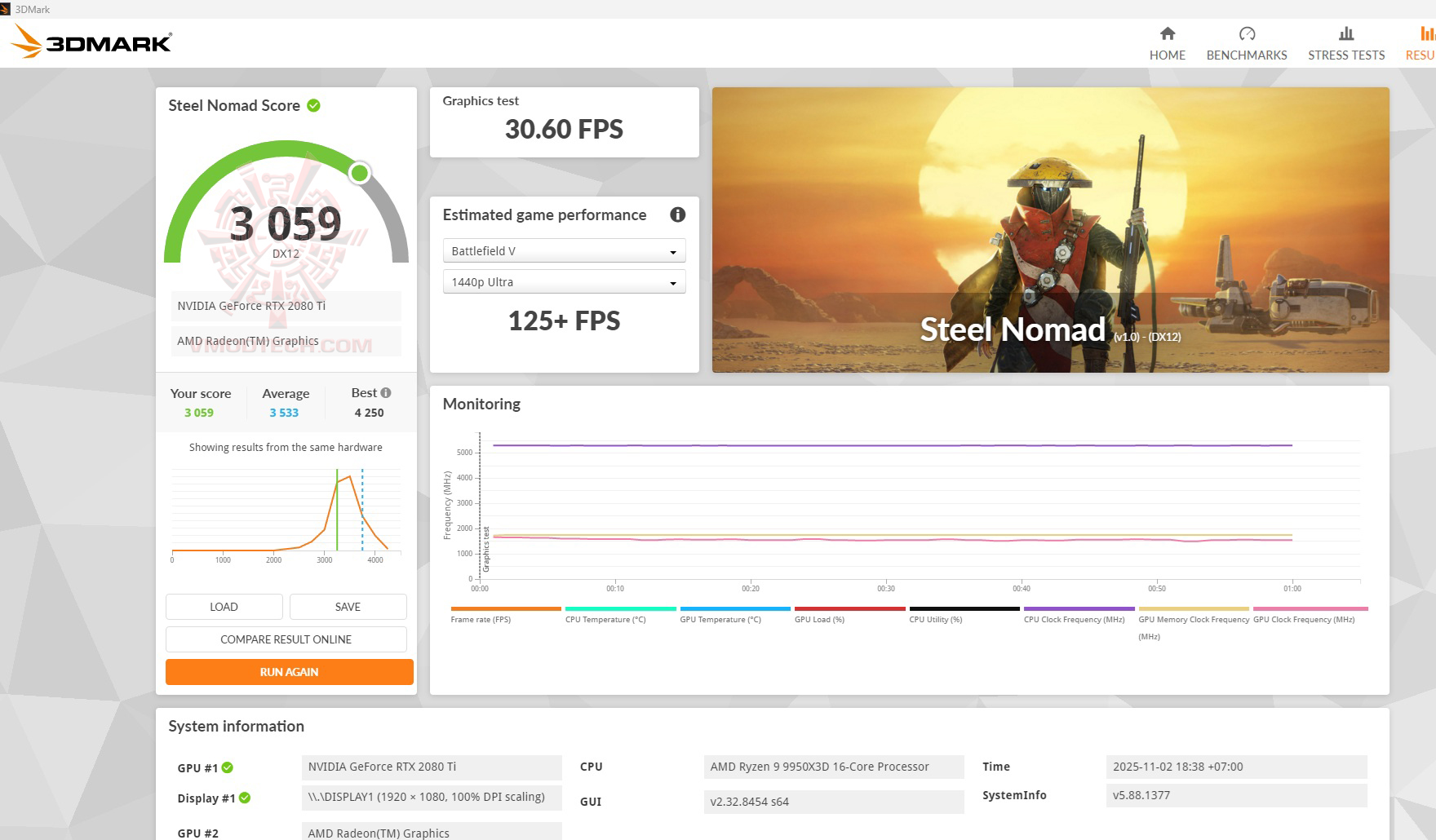

Steel Normad

3DMark Steel Normad คะแนนรวมอยู่ที่ 3059คะแนน แรงดีเยี่ยมเลยครับด้านกราฟฟิก DX12

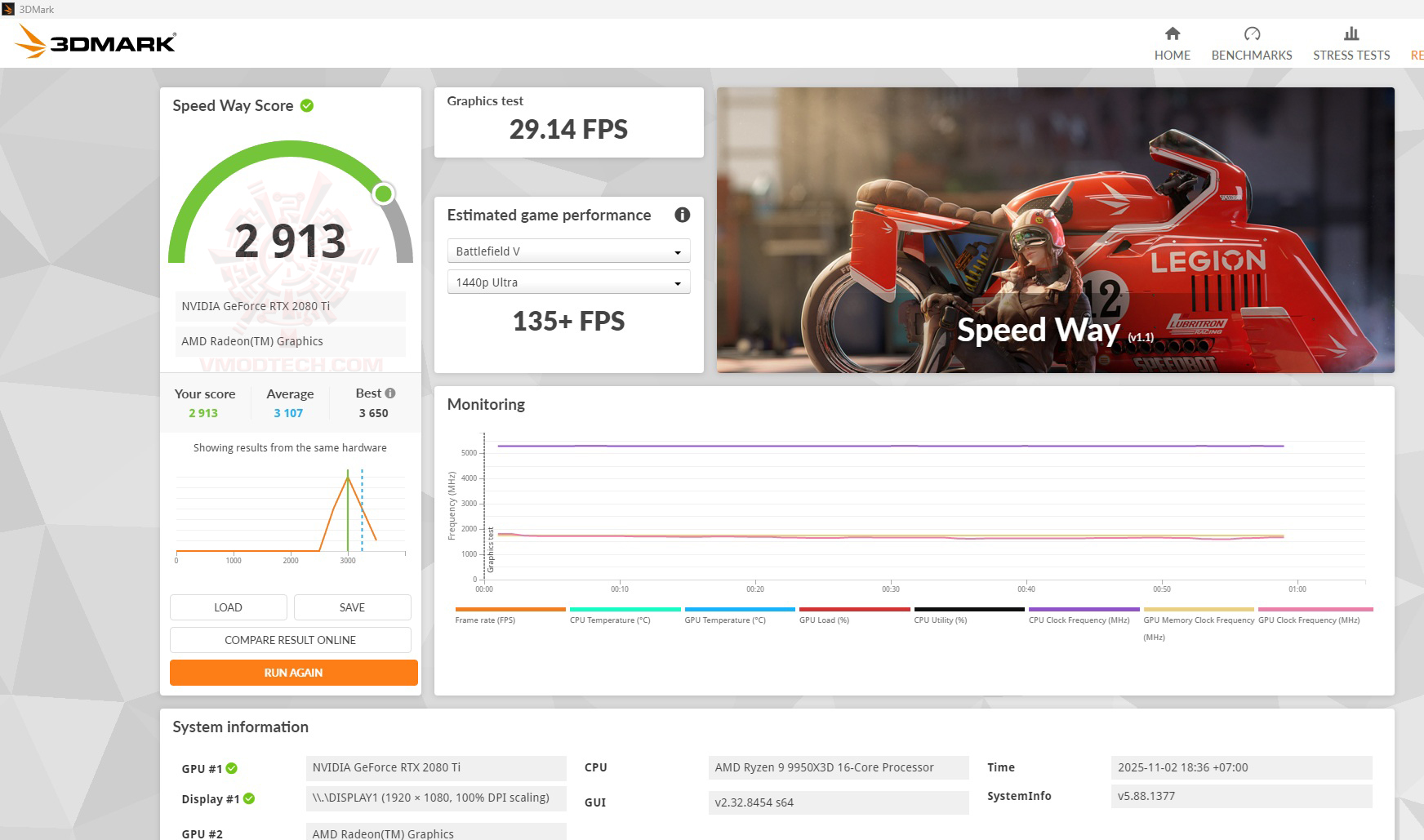

Speed Way

Speed Way ผลทดสอบกราฟฟิกใหม่ของ 3DMark อยู่ที่ 2913คะแนน แรงดีเยี่ยมครับ

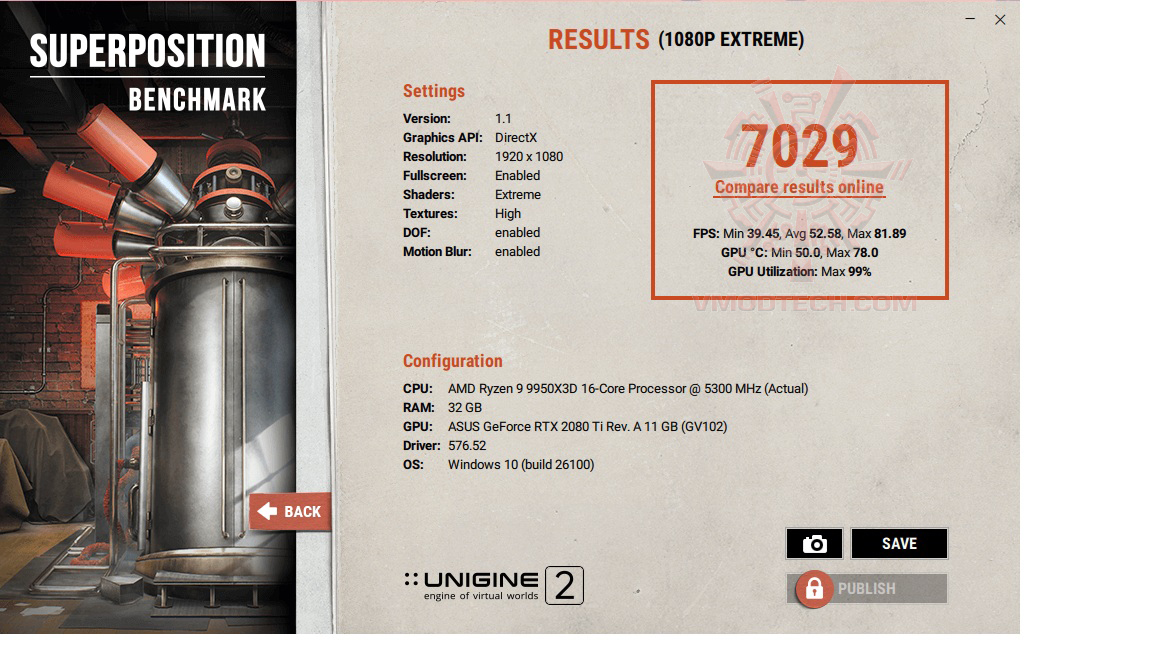

Unigine 2

Unigine 2 อยู่ที่ 7029คะแนนครับ ประสิทธิภาพ DX12 ประสิทธิภาพกราฟฟิกดีมากเลยครับ

เราไปชมผลทดสอบโอเวอร์คล๊อกกันแบบเต็มที่กันต่อเลยครับ

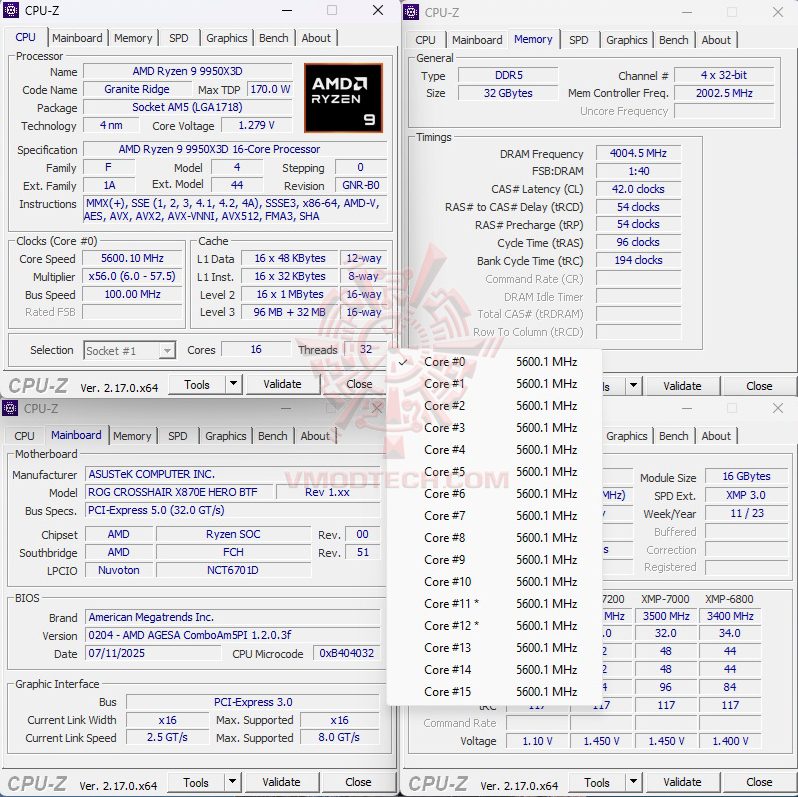

Maximum Overclock

เรามาชมผลทดสอบโอเวอร์คล๊อกกันส่งท้ายกันครับกับเมนบอร์ด ASUS ROG CROSSHAIR X870E HERO BTF กับเมนบอร์ดระดับ Hi End ที่ออกแบบมาสำหรับสาย DIY หรือสายม๊อด แต่ในการรีดพลังแบบโอเวอร์คล๊อกกันสุดๆ ก็ทำได้ดีเยี่ยมากครับทดสอบกับชุดน้ำสำเร็จ AIO โดยผมอัดบัสแรมไปที่ความเร็ว 5.6Ghz แบบ All Core รันทุกคอร์ ได้สบายๆ และบัสแรม 8000Mhz ได้ง่ายๆ ครับไม่ต้องเซ็ตค่าไรมากมายเพราะเมนบอร์ดเทพฯ ที่ไม่ได้มีดีแค่ในเรื่องของดีไซน์ แต่พลังก็มาเต็มเหมือนเดิมครับ เราไปชมผลทดสอบกันเลยครับ

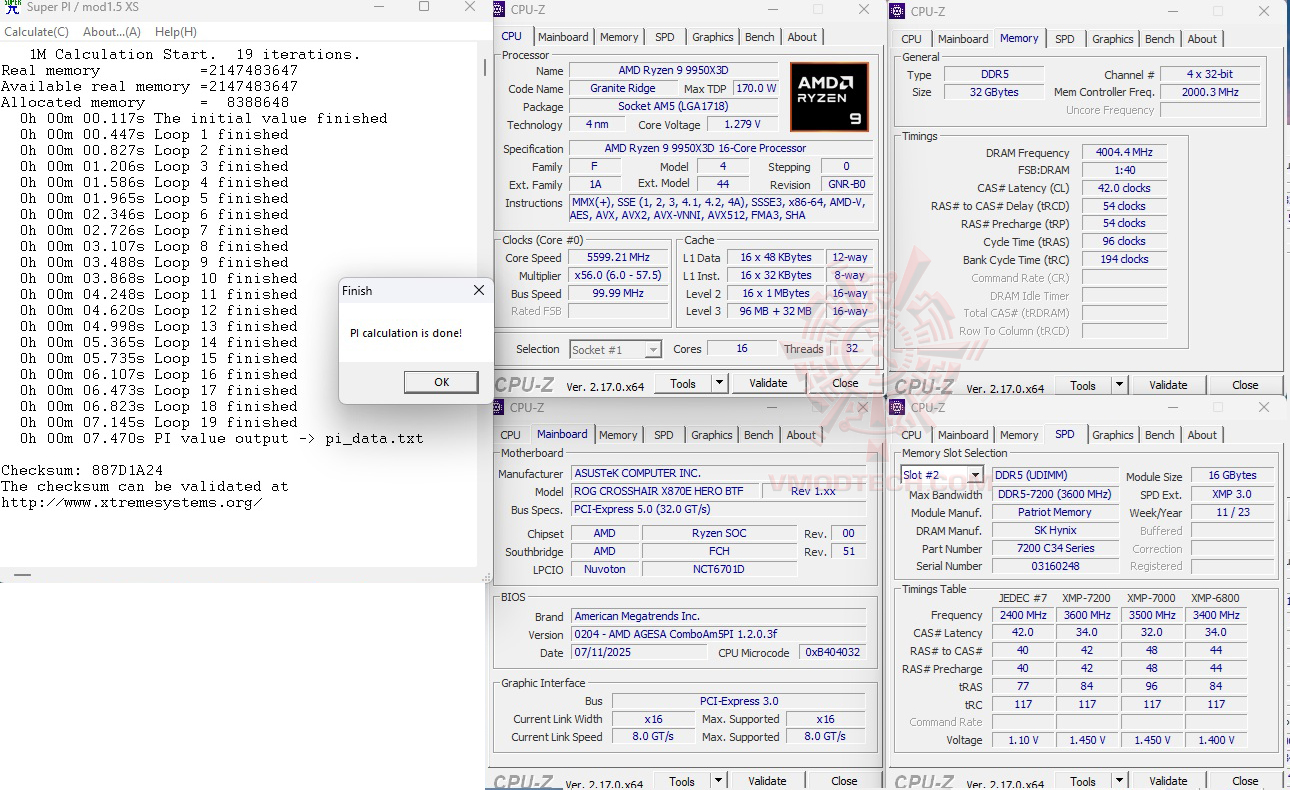

SuperPI 1MB

SuperPi อยู่ที่เวลา 7.470วินาทีครับ แรงเยี่ยมมาก

เราไปชมบทสรุปในช่วงท้ายกันเลยครับ

Conclusion

ก็มาถึงบทสรุปสำหรับการทดสอบ ASUS ROG CROSSHAIR X870E HERO BTF รุ่นใหม่ล่าสุดที่เป็นเมนบอร์ดเกมมิ่งในซีรี่ย์ ROG ตัวท็อประดับ Hi End ที่ต้องบอกว่าจุดเด่นคือดีไซน์ที่ย้ายบรรดาช่องเชื่อมต่อต่างๆ ไม่ว่าจะเป็นช่องต่อไฟเลี้ยง , ช่อง USB , ช่องพัดลม , ช่องเชื่อมต่อ ARGB หรือพอร์ตต่างๆ เอาไว้ที่ด้านหลังตัวเมนบอร์ดทั้งหมดครับ ทำให้ง่ายต่อการจัดสายและสวยงามถูกใจสาย DIY หรือคนที่ต้องการจัดเคสที่ดูเรียบหรูสะอาดไม่มีสายไฟเกะกะให้รกหูรกตานั่นเองครับ

.

ในส่วนของ Performance หรือประสิทธิภาพ เอาตามตรงตอนแรกก็แอบกังวลนะครับว่าจะแรงสู้รุ่นดีไซน์ปกติหรือไม่กับการย้ายช่องต่อไฟเลี้ยงไปไว้ด้านหลังเมนบอร์ดทั้งหมด ซึ่งผลออกมาก็ถือว่าเกินความคาดหมายครับกับการทดสอบใช้งานสามารถโอเวอร์คล๊อกซีพียู RYZEN 9 9950X3D ตัวท็อปไปที่ความเร็ว 5.6Ghz แบบ All Core และบัสแรม 8000Mhz ได้สบายๆ ครับ กับการปรับจูนไบออสที่ต้องบอกว่านิ่งเล่นง่ายเหมาะสายโอเวอร์คล๊อกมือใหม่และมืออาชีพครับและยังสามารถใช้ AI ฟีเจอร์ในการช่วยโอเวอร์คล๊อกด้วยก็ได้เช่นกันครับ ในด้านประสิทธิภาพไม่แตกต่างจากเมนบอร์ดรุ่นท็อปตระกูล ROG ในรุ่น ROG CROSSHAIR ตัวปกติครับ แรงแทบไม่ต่างครับ

.

มาดูในเรื่องของดีไซน์ก็ยังโดดเด่นด้วยดีไซน์แบบซีรีส์ Back-To-the-Future (BTF) ที่ย้ายช่องเชื่อมต่อทั้งหมดไปไว้ที่ด้านหลังเมนบอร์ดเพื่อความสวยงามสะดวกต่อการใช้งานครับ แต่ดีไซน์ก็คงเอกลักษณ์ ROG ซีรี่ย์ที่เน้นความดุดันสวยงามในระดับพรีเมี่ยมเอาไว้ครับ ถ้าท่านกำลังมองหาเมนบอร์ดที่ครบเครื่องดีไซน์ล้ำสมัยเหมาะกับการจัดสายตกแต่งเคสคอมให้ดูพรีเมี่ยมหรูหราไม่ต้องมากังวลเรื่องสายไฟ ASUS ROG CROSSHAIR X870E HERO BTF รุ่นนี้คือคำตอบครับ พร้อมรองรับซีพียูตัวท็อปได้สบายๆ และยังโอเวอร์คล๊อกใช้งานกันได้แรงๆ อย่างมีเสถียรภาพตลอดการทดสอบได้สบายๆ อีกด้วย ยิ่งถ้าใช้งานกับการ์ดจอเอซุสในรุ่น BTF แล้วนั้นก็ยิ่งเข้ากันเลยครับเพราะมีช่องสล็อต GC-HPWR เอาไว้รองรับทำให้ระบบของท่านดูสวยงามอลังการล้ำยุคอย่างแท้จริงครับ ข้อสังเกตุก็มีเพียงแค่ราคาครับอาจจะอัพสูงกว่าในรุ่น ROG CROSSHAIR X870E HERO รุ่นปกติแค่นั้นครับ นอกนั้นแรงไม่แพ้กันครับ  สำหรับราคาอยู่ที่ราวๆ 26,XXXบาทครับ ใครต้องการความสวยงามควบคู่กับความแรงเมนบอร์ด ASUS ROG CROSSHAIR X870E HERO BTF รุ่นนี้คือคำตอบ วันนี้ก็ขอขอบคุณทุกท่านที่ติดตาม สวัสดีครับ

…

…

…

ราคา 26,XXXบาท

..

…

.

.

…
