สวัสดีครับพบกันอีกครั้งแล้วกับผม นายGruroo วันนี้ก็อีกเช่นเคยครับเจอกับผมอีกครั้งก็เตรียมตัวโมอุปกรณ์หรือประดิษประดอยไปตามเรื่องตามราวตามประสาชาว VemodTech.Comได้เลยครับเหอๆ คราวนี้ขอเสนอ การสร้างระบบระบายความร้อยด้วยน้ำแบบหอทำความเย็น หรือเรียกเป็นภาษาฟรั่งว่า Cooling Tower นั่นเองครับ ระบบระบายความร้อนรูปแบบนี้นิยมใช้ระบายความร้อนสำหรับอุสาหกกรรมเป็นส่วนใหญ่ แต่คราวนี้เราจะจับมาย่อส่วยเพื่อใช้กับ Computer ครับหลักการของหอทำความเย็นนั้นจะใช้หลักการให้น้ำร้อนไหลผ่านอากาศเย็นโดยตรง ทำให้เกิดการถ่ายเทความร้อนจากน้ำไปสู่อากาศได้อย่างสะดวก และอุปกรณ์ชิ้นนี้จะช่วยทำให้เราประหยัดเงิน ไปได้เพราะเราไม่ต้องซื้อหม้อน้ำและปั้มน้ำเนื่องจากห่อทำความเย็นนี้ได้ทำหน้าที่ทดแทนปั้มน้ำและหม้อน้ำไว้เรียบร้อยแล้ว ส่วนอุปกรณ์ที่ใช้ก็เป็นอุปกรณ์ทั่วไปครัที่หาได้ง่ายๆทั่วไป นั่นคือกระปุกลูกอมทรีบอร์ ซึ่งหาซื้อได้ทั่วไปตามห้างสรรพสินค้าทั่วไปครับ

เริ่มกันเลยครับ อุอุ กับการโมกระปุกลูกอมทรีบอร์ให้กลายเป็น Water Cooling Tower

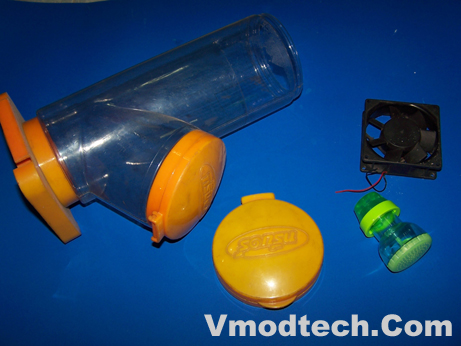

อุปกรณ์ที่ใช้ในการประกอบ Colling Towerก็ปรากฏดังภาพเลยครับซึ่งประกอบด้วย
ประปุกลูกอม พัดลมขนาด60มม.สายยางซิลิโคลน ปั้มนำตู้ปลาขนาด400ลิตร และที่กรองน้ำ ครับ

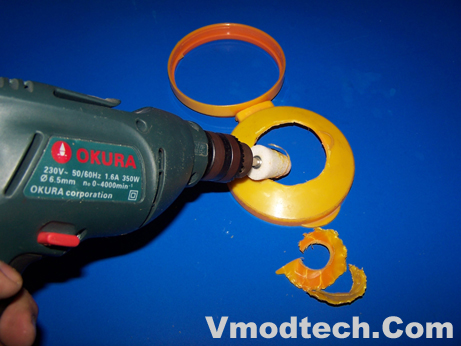

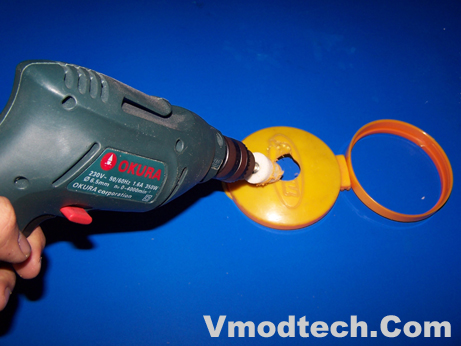

ขั้นตอนแรกก็นำฝากระปุกลูกอมมาเจาะด้วยสว่านแล้วใช้หินเจียขยายให้รูที่ฝากระปุกลูกอมมีขนาดที่กว้างขึ้นครับ

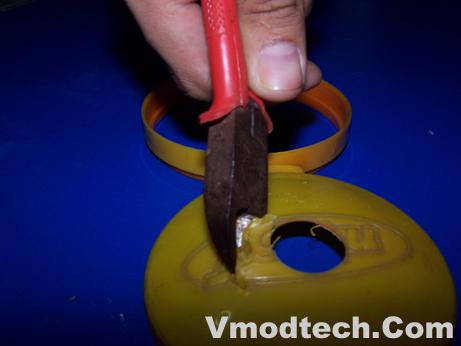

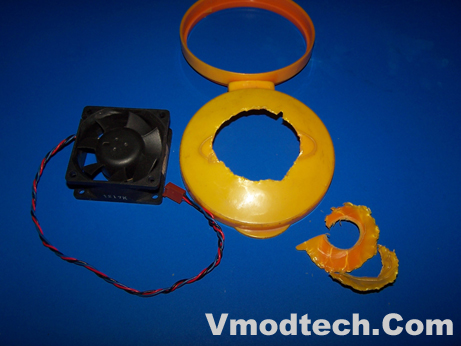

ต่อมาให้นำคีมตัดมาตัดขยายรูให้กว้างข้นไปอีกเพื่อให้รูที่เจาะมีขนาดเท่ากับใบพัดของพัดลม60มม.

รูที่เจาะได้ในครั้งแรกอาจจะไม่ค่อยเรียบร้อยเท่าไหร่นัก

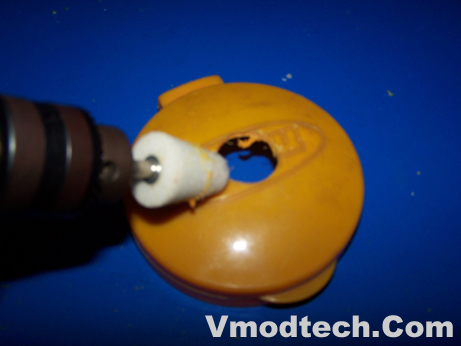

และใช้หินเจียขัดรอบๆรูที่เจาะเอาไวเพื่อตกแต่งให้เรียบร้อยอีกรอบนึง

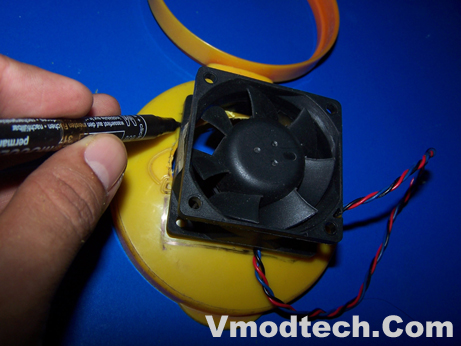

จากนั้นนำพัดลม 60มม.ที่เตรียมไว้มาทับลงไปเหนือรูที่เจาะเอาไว้ และใช้ปากกาเขียนขนาดพัดลมบนฝาประปุกลูกอมดังภาพ

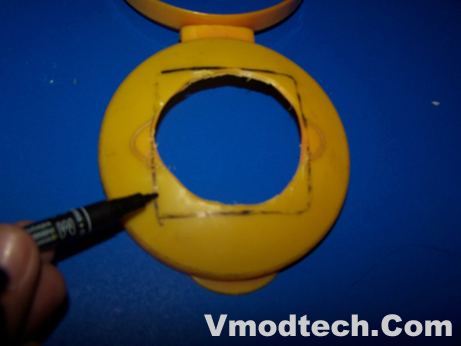

จะได้ขนาดของพัดลมออกมา

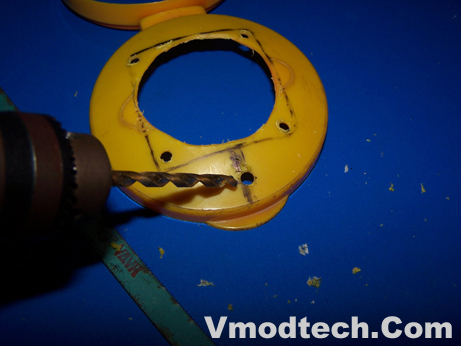

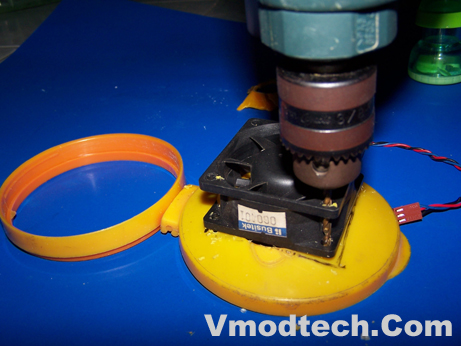

และทำการเจาะฝากระปุกลูกอมเพื่อใช้ยึดพัดลมจำนวน4รูครับ

ต่อมาก็เลื่อนตำแหน่งการเจาะลงมาบริเวณตรงกลางล่างของฝากระปุกเพื่อใช้ยึดหัวฟิตติ้ง

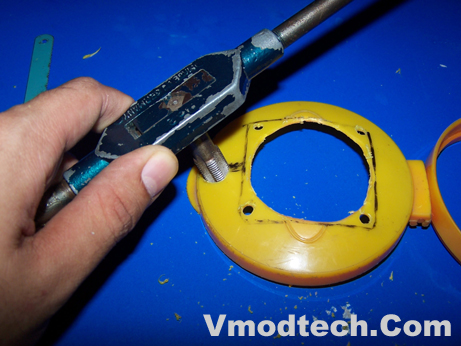

ทำการใช้หัวต๊าปเกลียวขนาด2หุนต๊าปเกลียวให้เรียบร้อย

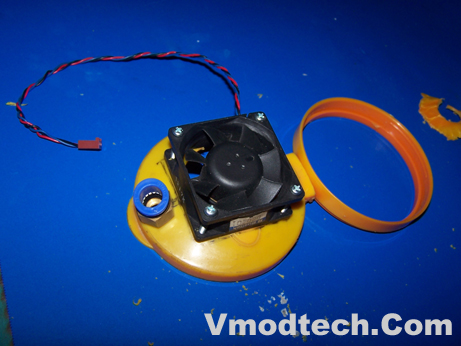

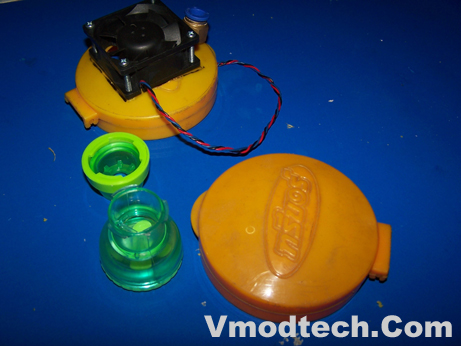

ทดลองติดตั้งพัดลมและหัวฟิตติ้งลงไปบนฝากระปุกดู

หลังจากจัดการกับฝากระปุกลูกอมชิ้นแรกไปแล้ว ก็จะต้องจัดการกับอีกฝา(ฝากระปุกมี2อันครับ)

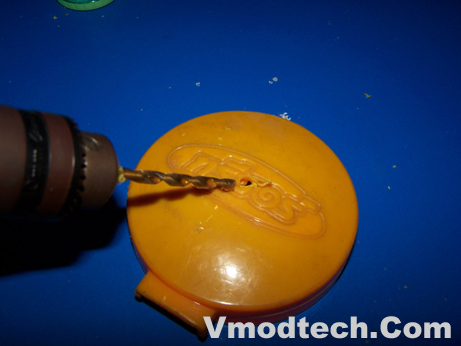

ทำการเจาะด้วยดอกสว่านขนาดเล็กๆเพื่อนำศูนย์ก่อนทำการขยายรูที่เจาะไว้เหมือนเดิมกับฝาแรก

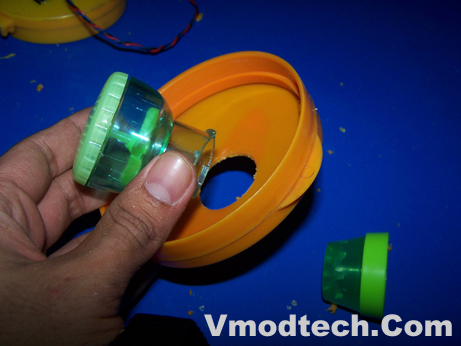

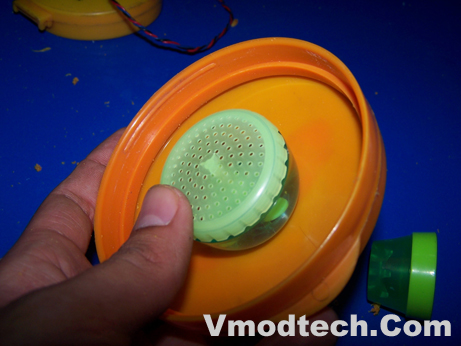

ทำการติดตั้งที่กรองน้ำลงไปในฝากระปุก แล้วทำการตรวจสอบว่ารูที่เจาะเอาไว้สามารถสวมที่กรองน้ำลงไปได้หรือไม่ถ้าไม่ได้ให้ทำการขยายรูให้กว้างขึ้นอีกจนกว่าจะใส่ที่กรองน้ำได้

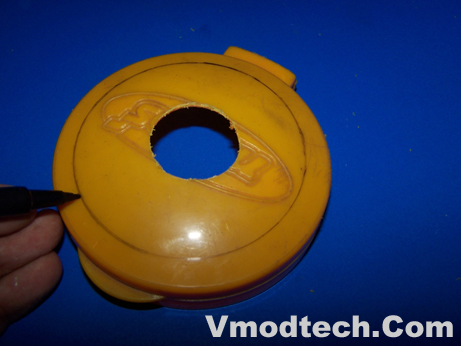

เมื่อรูที่เจาะมีขนาดที่เหมาะสมแล้วก็จะทำการขีดเส้นวงกลมล้อมรอบฝากระปุกดังรูป

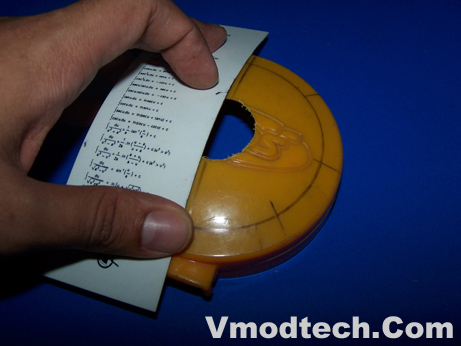

และทำการขีดแเส้นตรงไว้ทำมุมกันทุกๆ45องศา

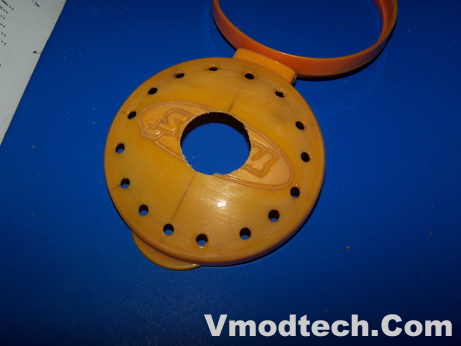

และทำการเจาะรูเล็กๆไว้รอบๆฝากระปุกลูกอมดังภาพ รูที่เจาะนี้จะใช้เป็นรูระบายอากาศร้อนนั่นเอง

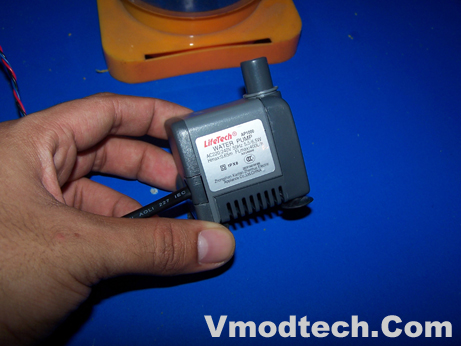

อุปกรณ์ที่สำคัญอีกชิ้นหนึ่งซึ่งขาดไปไม่ได้เลยคือปั้มน้ำตู้ปลา ซึ่งผมแนะให้ใช้นำปั้มขนาด400ลิตรดังภาพครับ

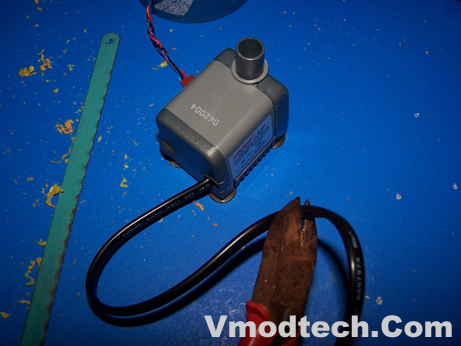

และใช้ครีมตัดสายไฟของปั้มน้ำโดยเหลือสายไฟจากตัวปั้มทิ้งไว้ประมาณ 15เซ็นติเมตรครับ

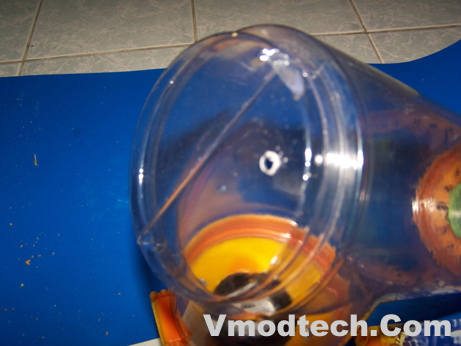

ทำการเจาะรูในบริเวณด้านล่างของกระปุกดังภาพ

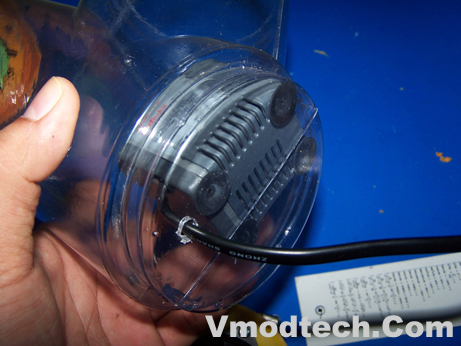

นำปั้มน้ำที่ตัดสายไฟแล้วติดตั้งเข้าไปในกระปุกลูกอมและทำการร้อยสายไฟของปั้มออกมาทางรูที่เจาะเอาไว้

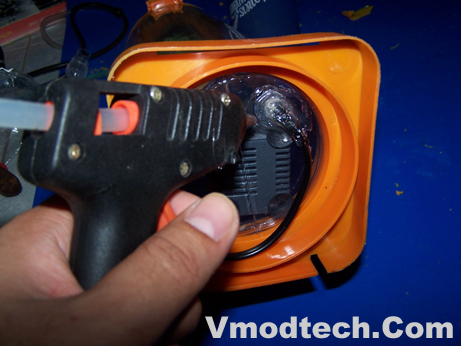

ใช้ปืนยิงกาวร้อน ยิงกาวติดบริเวณรูที่ร้อยสายไฟ เพื่อป้องกันการรั่วซึ่มของน้ำ

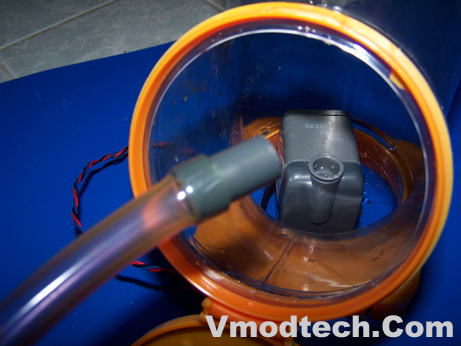

ต่อมาก็เป็นการติดตั้งสายยางขนาด10ซม.เข้ากับขั้วต่องสายยางของปั้มน้ำ

และนำสายยางซิลิโคนสวมเข้าไปในสายยาง10มม.อีกครั้ง

มาถึงขั้นตอนนี้แล้วก็เสร็จไปกว่าครึ่งแล้วครับ เล่นเอาเหนื่อยเลย อุอุ…สู้โว้ย!!

เนื่องจากสีส้มที่เป็นสีเดิมนั้นไม่สวยงามกิ๊บเก๋สะใจวัยจ๊าบ ผมจึงทำการเปลี่ยน
สีของชิ้นงานให้เป็นสีฟ้าครับ เอิ๊กๆดูดีขึ้นและไฮโซเยอะเลย อุอุ (-”-)

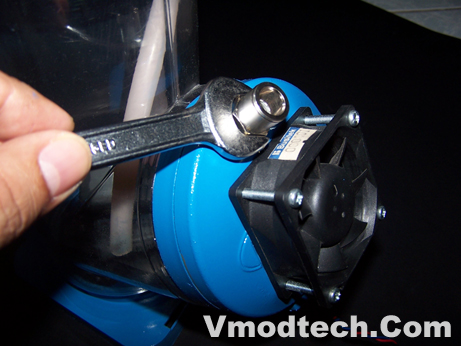

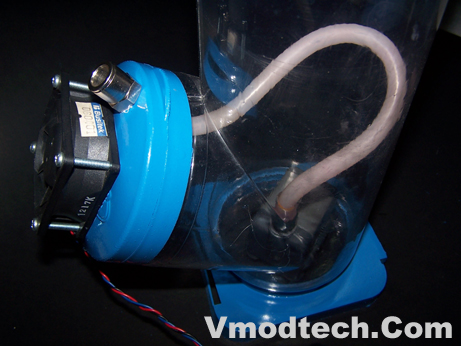

ต่อมาก็ทำการยึดหัวฟิตติ้งเข้ากับฝากระปุกลูกอมชิ้นล่างครับ หัวฟิตติ้งนี้จะใช้ในการยึดสายยางขนาด10มม.นั่นเองครับ

และทำการเปิดฝาด้านล่งออกและสวมสายยางขนาด10มม.ลงไปที่เกลียวของหัวฟิตติ้ง(ขั้นตอนนี้จะค่อนข้างฟิต…)

  นำสายยางซิลิโคนมาสวมเข้าไปกับสายยางนี้อีกทีครับ
(ขั้นตอนนี้ยิ่งฟิต ยิ่งแน่น ยิ่งรัด กว่าเดิมเสียอีกถึงขนาดต้องใช้น้ำสบู่มาถูเพื่อเพื่มความหล่อลื่น อิอิ สายยางครับอย่าคิดมากที่ผมกล่าวมาคือสายยาง)

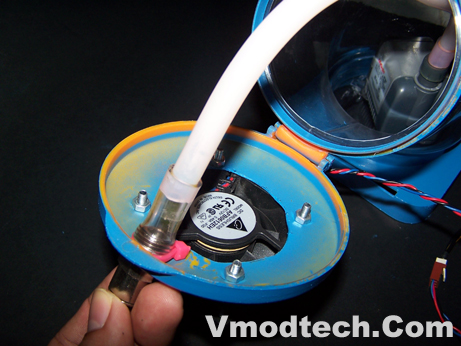

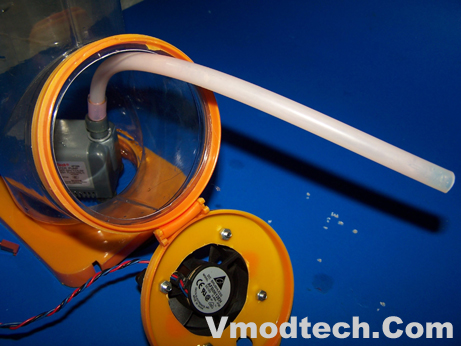

ทำการปิดฝาประปุกเข้าไปก็จะมีลักษณะดังภาพครับ ในการติดตั้งสาบซิลิโคลนนั้นควรเพื่อความยาวไว้ด้วยนะครับ เพราะอาจจะเปิดฝากระปุกไม่ได้ครับ

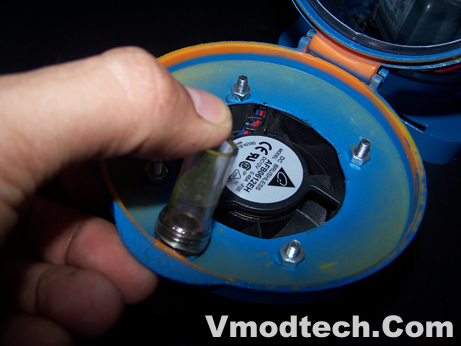

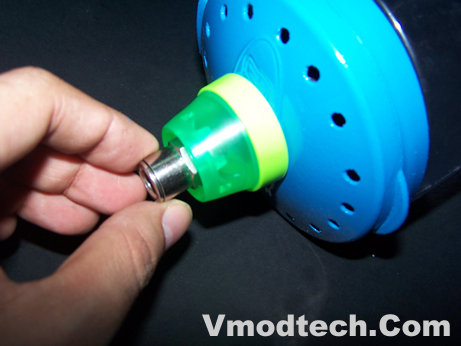

ทำการสวมหัวฟิตติ้งอีกอันลงไปบริเวณหัวที่กรองนำที่ฝาด้านบนครับ ติดตั้งลงโดยยสวมลงไปง่ายๆเลยครับไม่ยุ่งยากเพราะบริเวณส่วนนี้ของที่กรองน้ำเป็นยางครับ

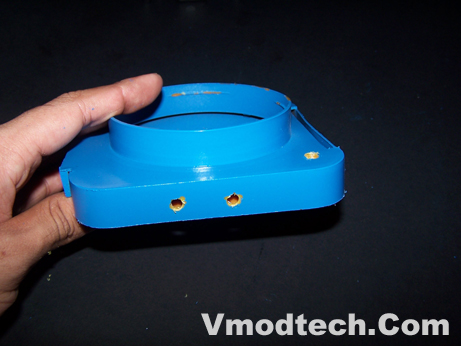

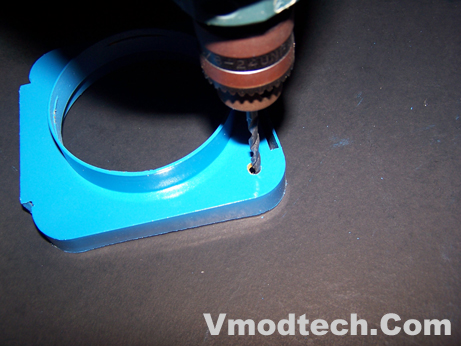

ต่อไปก็นำฐานของกระปุกลูกอมมาเจาะรูครับ รูที่เจาะนี้จะเอาไว้เป็นช่องที่เอาไว้ร้อยสาบไฟต่างๆออกมาจากใต้ฐานกระปุกลูกอมครับ

ต้องเจาะรูทั้งหมด3รูครับ ดั้งภาพ รูบนจะเป็นรูของสายไฟพัดลม 60มม.และอีก2รูด้านข้างจะเป็นรูที่ใช้สำหรับสายไฟ DC-12V.และสายไฟAC-220V.

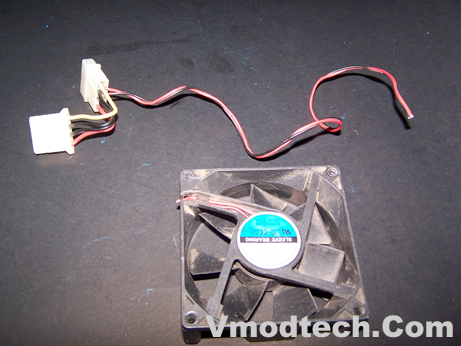

ทำการตัดสายไฟสาย Molex จากพัดลมเก่าๆที่ไม่ได้ใช้แล้ว

ต่อมาก็จะทำการติดตั้งสวิตซ์ อิเล็กโทรนิกลงไป สวิตช์นี้จะคอยทำหน้าที่เปิด-ปิด ควบคุมปั้มน้ำที่ใช้ไฟ AC-220V.นั่นเองครับ

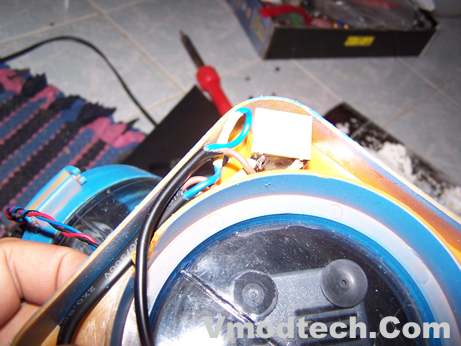

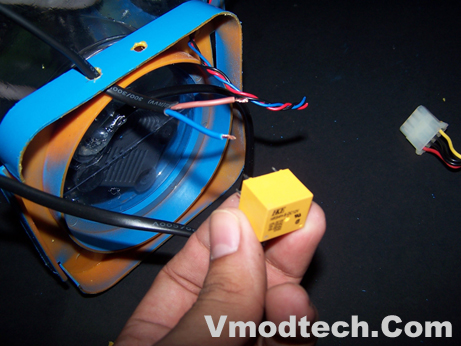

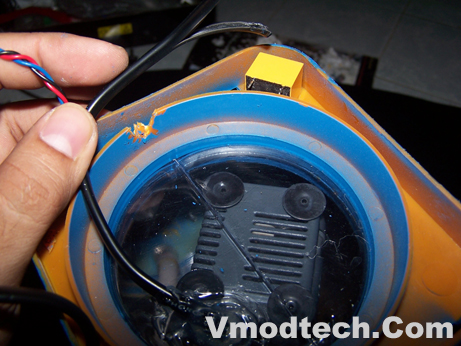

หาตำแหน่งที่เหมาะสมในการติดตั้ง รีเลย์ครับ เพราะวงจรรีเลย์นี้ต้องยุ่งเกี่ยวกับไฟฟ้าแรงดันสูง ต้องระวังเป็นพิเศษครับ(ตอนขั้นตอนนี้ทำอย่าไปเสียบปั๊กของปั้มน้ำนะครับ…อุอุ)

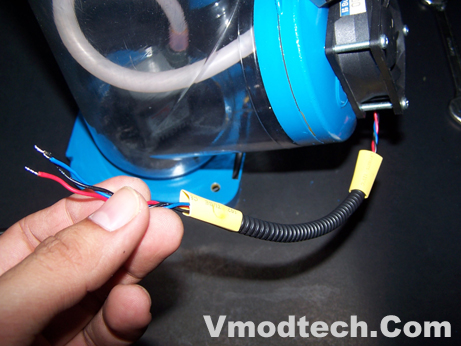

และมาถึงหัวใจหลักของระบบนี้แล้วครับ คือการต่อสายไฟให้กับพัดลม ตัดสายไฟพัดลม 60มม.ไว้เลยครับ
สายไฟจะมีทั้งหมด3เส้นแต่ที่เราจะใช้งานจริงคือสีแดง(+VDC)และสีสำดำ(GND) ส่วนสายสีนำเงินคือสายไฟที่เอาไว้วัดรอบพัดลมครับ

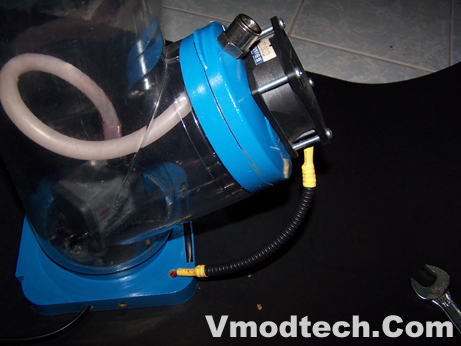

และก็สอดสายไฟพัดลมลงรูที่ได้เจาะเครียมเอาไว้เลยครับ

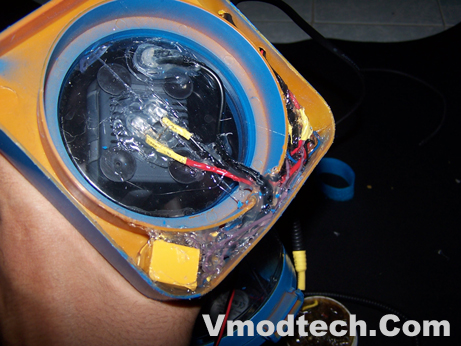

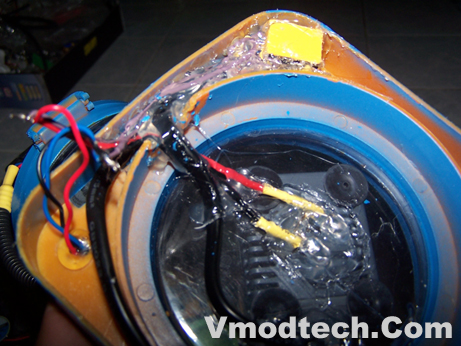

ทำการเชื่อมต่อวงจรทั้งหมดเข้าด้วยกันโดยใช้หัวแรงบัดกรีครับและผมได้เพิ่มหลอดไฟLEDสีฟ้าเข้าไปที่ใต้กระปุกเพื่อเพิ่มความสวยงามให้ชิ้นงานอีกด้วย

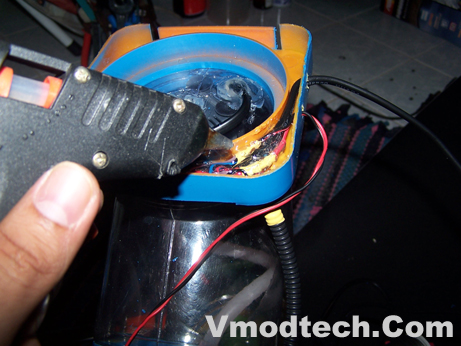

ทำการเก็บสายไฟให้เรียบร้อยและใช้ปืนยิงกาวร้อนตกแต่งอีกทีครับ

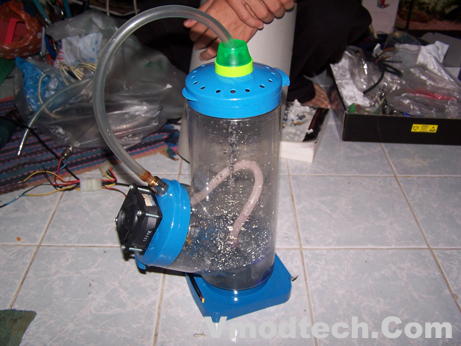

ทดสอบป้อนไฟให้กับสายMolexดู โอว…ซาร่ามันเยี่ยมจริงๆ

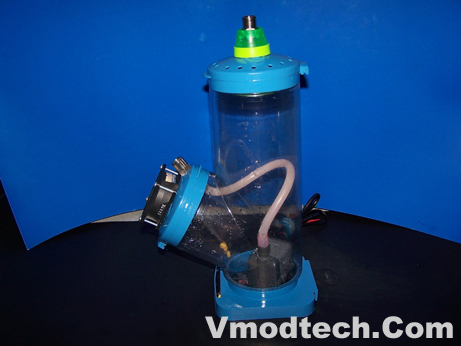

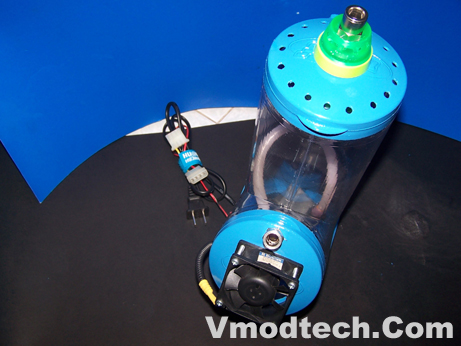

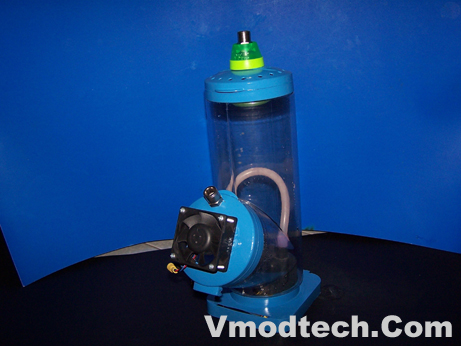

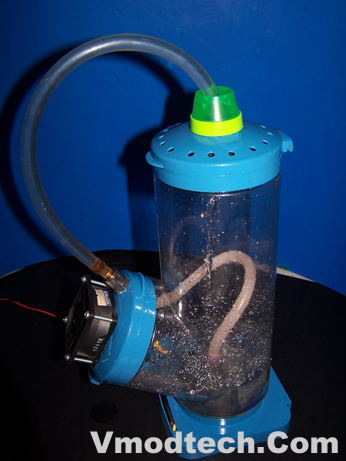

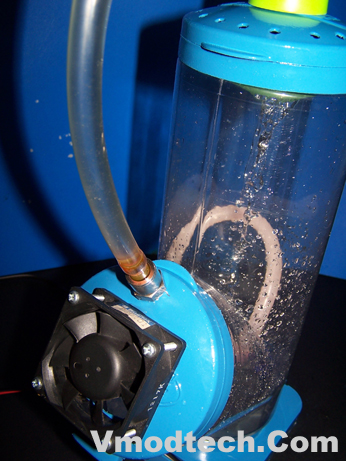

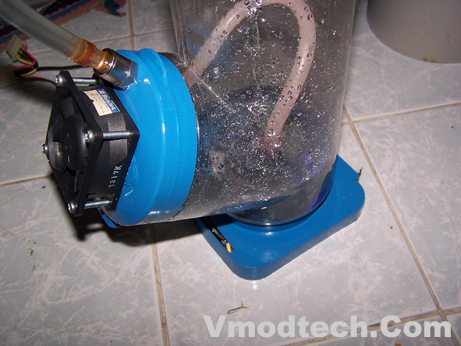

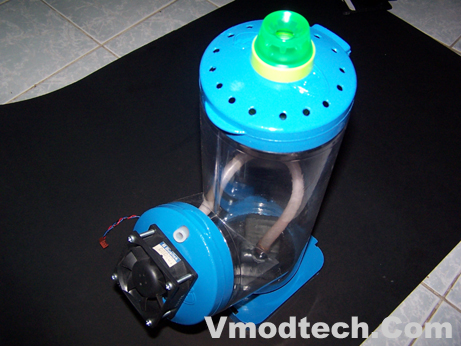

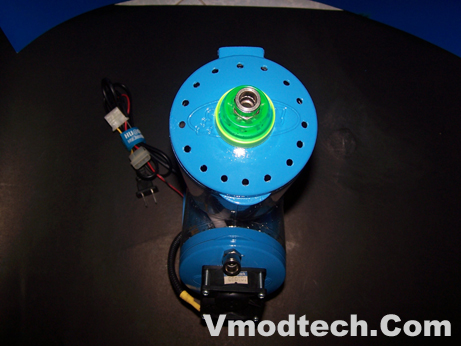

มาดูWater Cooling Towerในมุมมองต่างๆได้เลยครับ โอว… กว่าจะสำเร็จอิอิ

     เรียบร้อยครับ สำหรับการสร้าง Water Cooling Tower จากประปุกใส่ลูกอมทรีบอร์ กว่าจะเสร็จเล่นเอาลูกผู้ชายตัวจริงอย่างเราๆท่านๆหมดกระทิ้งแดงไปหลายขวดเลย(-”-) หึหึ… เหนื่อยแต่ก็คุ้มค่าครับ เพราะประหยัดเงินในกระเป๋าไปได้หลายบาท และภูมิใจสุดๆกับงานที่เกิดจากมือเราเอง อ้อ!! เกือบลืมไปครับ Cooling Tower นี้ได้ผ่านการทดสอบประสิทธิ์ภาพแล้ว
กับ CPU P4 mailto:3.0E@4Ghz.%20เมื่อทดสอบแล้วปรากฏว่าอุณหภูมิที่ได้ ค่อนค้างเย็นใกล้เคียงกับระบบระบายความร้อนที่ใช้หม้อน้ำทองแดงมาก แต่มีข้อเสียอีกจุดหนึ่งของระบบWater Cooling Towerครับเนื่องจาก CPU P4 mailto:3.0E@4Ghz%20มีการผลิตความร้อนออกมามากมายมหาศาล จึงทำให้น้ำในระบบระเหยหมดไปอย่างรวดเร็ว
และถ้ายิ่งเครื่องคอมอยู่ในห้องแอร์แล้วน้ำก็จะยิ่งระเหยไวขึ้นไปอีก ดังนั้นควรหมั่นเติมน้ำในCooling Towerบ่อยๆด้วยนะครับหากถ้าคิดจะใช้ระบบCooling Towerกับ CPU P4 3.0E@4Ghz.ถ้าน้ำระเหยหมดก็ตัวใครตั้วมันละครับ อิอิ เดี๋ยวจะหาว่าหล่อไม่เตือน
วันนี้คงเหนื่อยกันไปตามๆกัน ทั้งคนเขียนและคนอ่าน ส่วนผมขอลาโด๊ปซุปไก่อีกขวดก่อนครับ …สวัสดีครับ
