สวัสดีครับ ทุกๆท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดใหม่ล่าสุดของของทาง INTEL กันครับ ซึ่งยังคงเป็นเมนบอร์ดชิบเซ็ต Z97 ในลำดับที่ 31 ที่ทาง Vmodtech.com ของเราที่ทำการรีวิวกันมาเรื่อยๆมาให้ทุกๆท่านได้ชมกันอย่างต่อเนื่องติดต่อ กันเลยครับ ซึ่งในวันนี้มากันในยี่ห้อ ECS ในชื่อรุ่น ECS Z97-PK ที่เป็นเมนบอร์ดขนาด mATX ที่ไม่เล็กไม่ใหญ่ในขนาดกลางๆ ซึ่งในรุ่นที่ออกมาฉลองครบรอบ 20ปี ของ Intel Pentium 20th Anniversary Edition นั่นเองครับ โดยอัดแน่นด้วยฟีเจอร์ใช้งานต่างๆมากมายครับสำหรับ ECS Z97-PK ที่พกพาความแรงของชิบเซ็ต Z97 ในแบรนด์ ECS ฟีเจอร์ต่างๆที่ให้มาก็ถือว่าใช้ได้เลยครับไม่ว่าจะเป็นระบบไบออส M.I.B. III , EZ BIOS ที่ช่วยจัดการในการเซ็ตอัพหน้าไบออสที่ดูง่ายครับรวมถึงการจัดการต่างๆในกับเมนบอร์ด ส่วนบรรดาวัสดุก็ยังใช้ All Solid Capacitors ครับกับคาปาซิเตอร์คุณภาพอีกด้วย ถือว่าเป็นเมนบอร์ดที่น่าสนใจอย่างยิ่งครับและในตัวไบออสจะมีฟีเจอร์หนึ่งที่น่าสนใจนั่นก็คือ EZ BIOS ที่สามารถใช้ฟังชั่นในการโอเวอร์คล๊อกแบบออโต้ไปที่ความเร็ว 4.7Ghz ได้แบบง่ายๆอีกด้วยหรือจะเลือกโหมดแบบธรรมดาเพื่อใช้งานทั่วไปก็ได้ครับ เดี๋ยวเรามาชมกันครับว่าประสิทธิภาพต่างๆของเมนบอร์ดนั้นเป็นเช่นไร ก่อนอื่นเราไปชมรายละเอียดจากทางเว็บไซต์กันก่อนครับ

INTRODUCTION

More Information >>Click<<

เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ

.

ECS Z97-PK  Appearance

มากันในกล่องสีน้ำเงินสลับส้มพร้อมโลโก้ Deluxe บอกชื่อรุ่น ECS Z97-PK

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

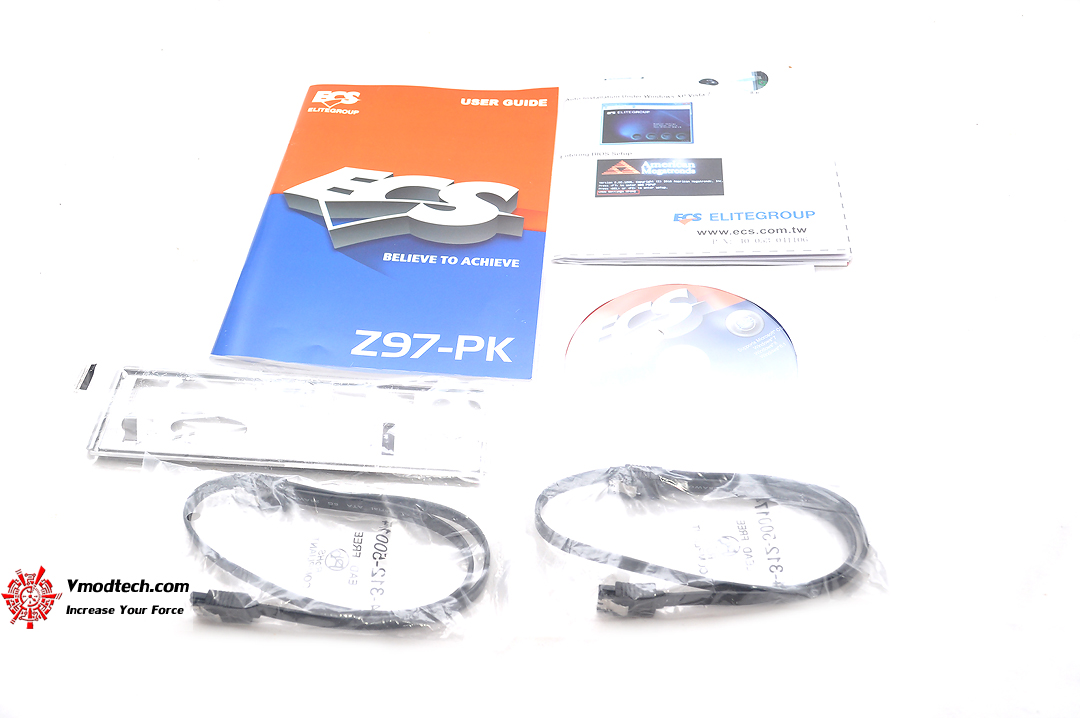

อุปกรณ์ให้มา มีคู่มือต่างๆไดร์เวอร์ อุปกรณ์ต่างๆประกอบด้วย สาย SATA3 สองชุด 2ชุดฝาหลัง

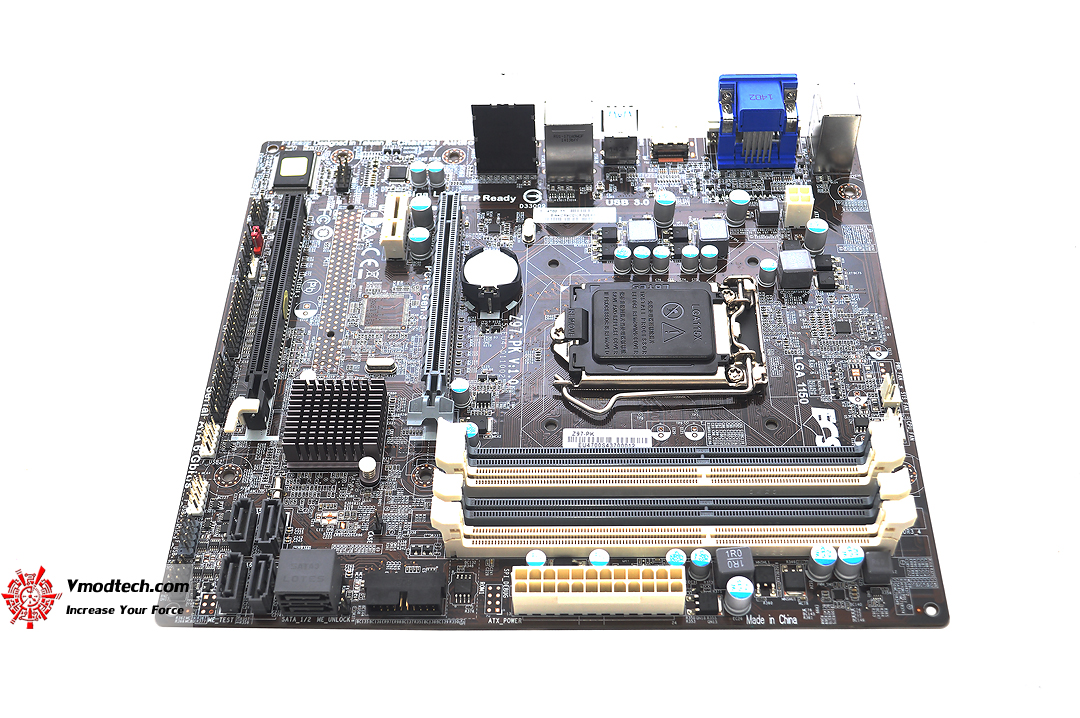

ตัวเมนบอร์ดสีดำครับเข้มด้วยพลัง Durathon Technology ที่ผ่านการทดสอบว่าทนทา เป็นเมนบอร์ดขนาดกลางครับ mATX Form Factor 244mm(W) X 220 mm(H)ครับ

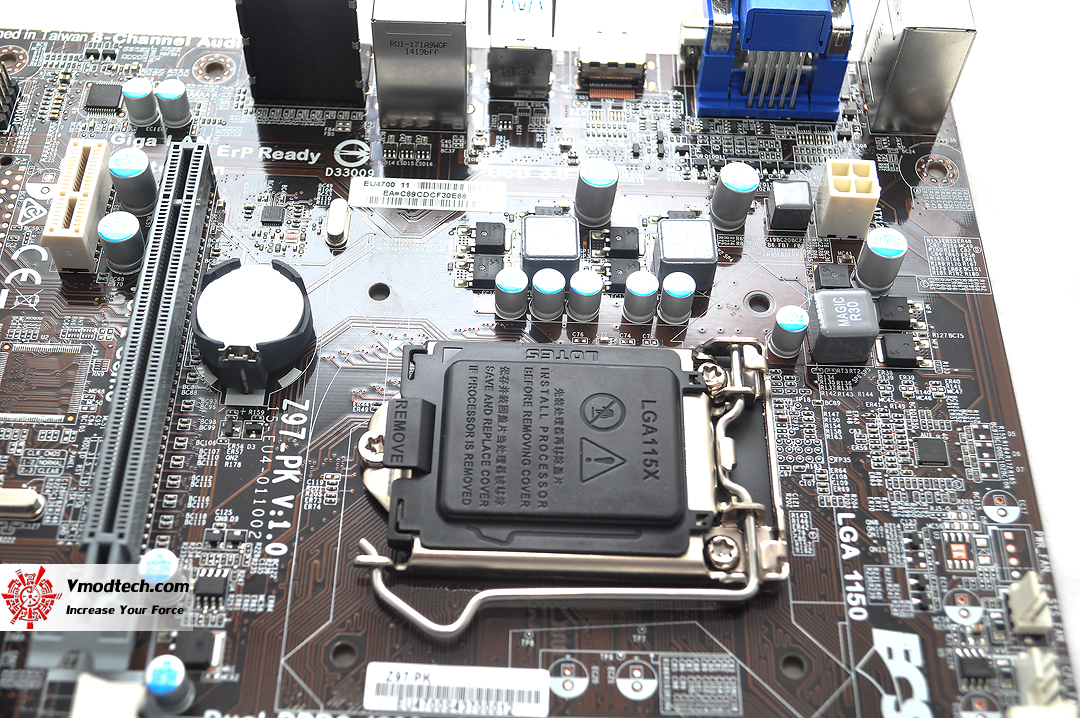

ซ๊อกเก็ต LGA1150 รองรับซีพียู Supports New 4th & 4th gen Intel^® Core™ family, Pentium, Celeron series processors in LGA1150 socket เฟสไฟให้กันมา 3เฟส 3 Phase Thermal Design Power พร้อมด้วย Solid capacitor design

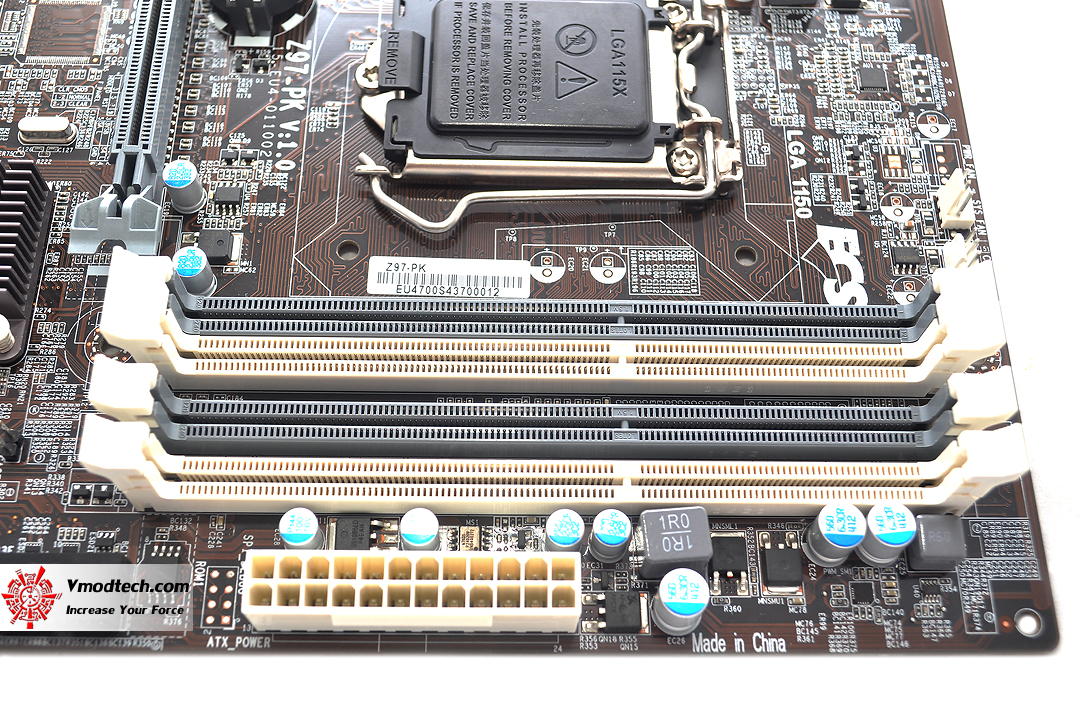

สล๊อตแรม 4ช่องมาตรฐานSupports DDR3 1600 non-ECC, Un-buffered SDRAM Memory , Supports Intel^® Extreme Memory Profile (XMP) ความจุสูงสุด 32GB ครับ

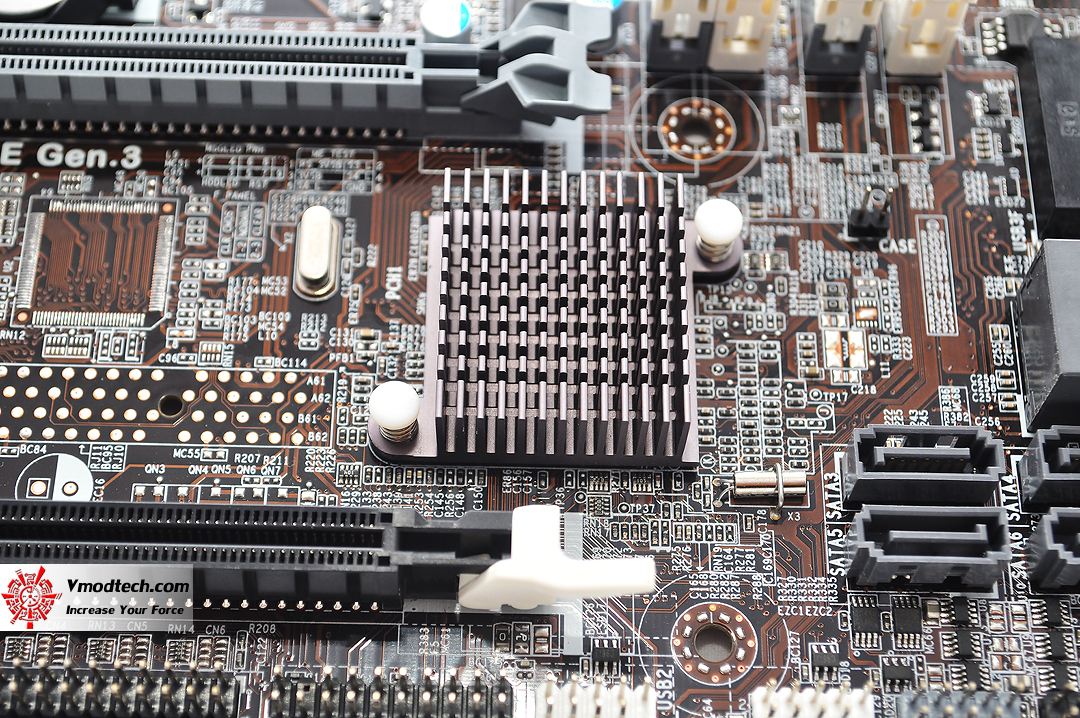

ชิบเซ็ต Intel^® Z97

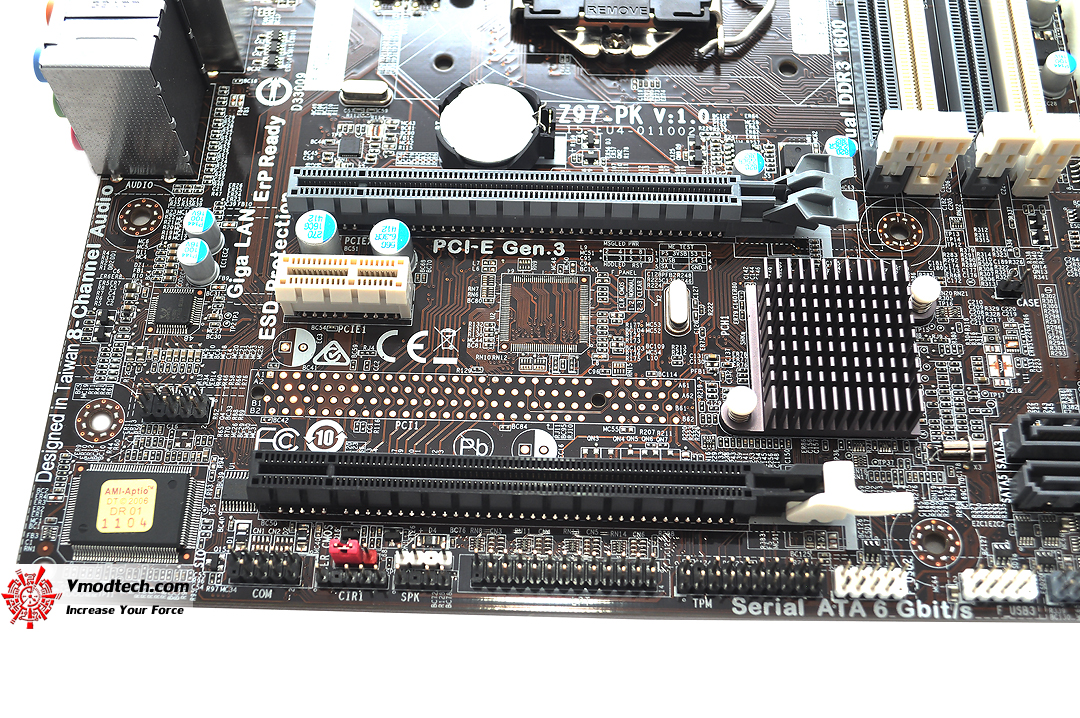

ช่องเชื่อมต่อ อุปกรณ์ 1 X PCI Express X16 Gen 3.0 , 1 X PCI Express X16 Gen 2.0, 1 X PCI Express X 1 Gen 2.0 ถ้าเชื่อต่อ CrossfireX หรือ SLI จะวิ่งที่ 4X ครับ

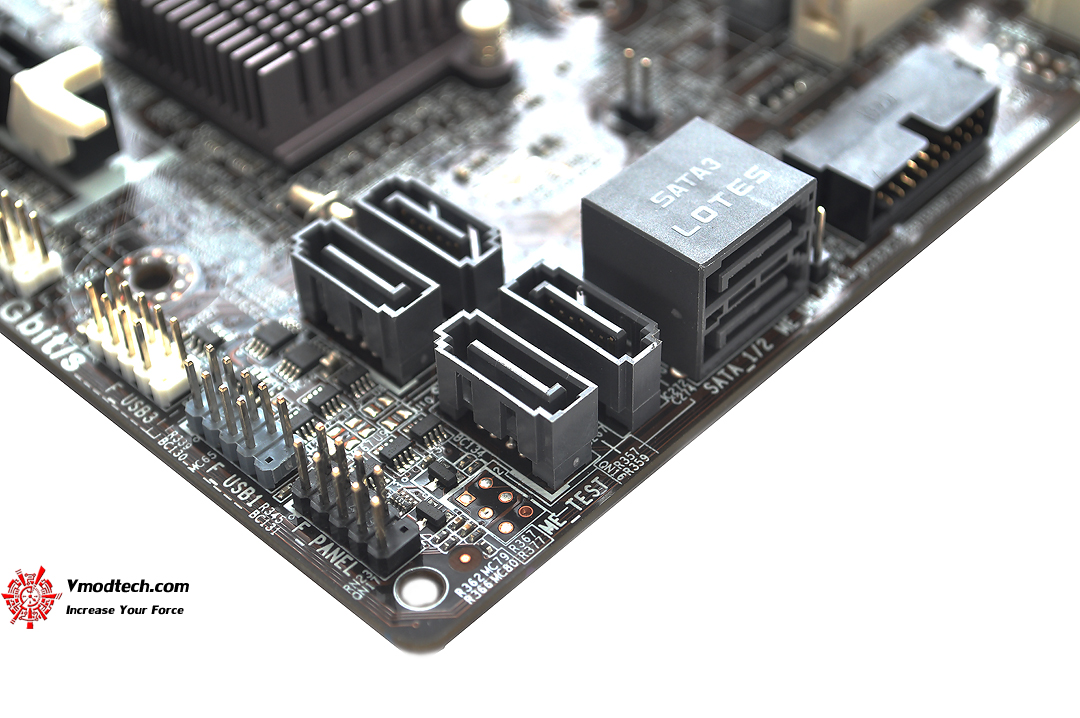

ช่องเสียบ SATA3 ให้กันมา 6 X Serial ATAIII 6Gb/s ครับ สามารถต่อ RAID0, RAID1,RAID5, RAID 10 ได้ครับ

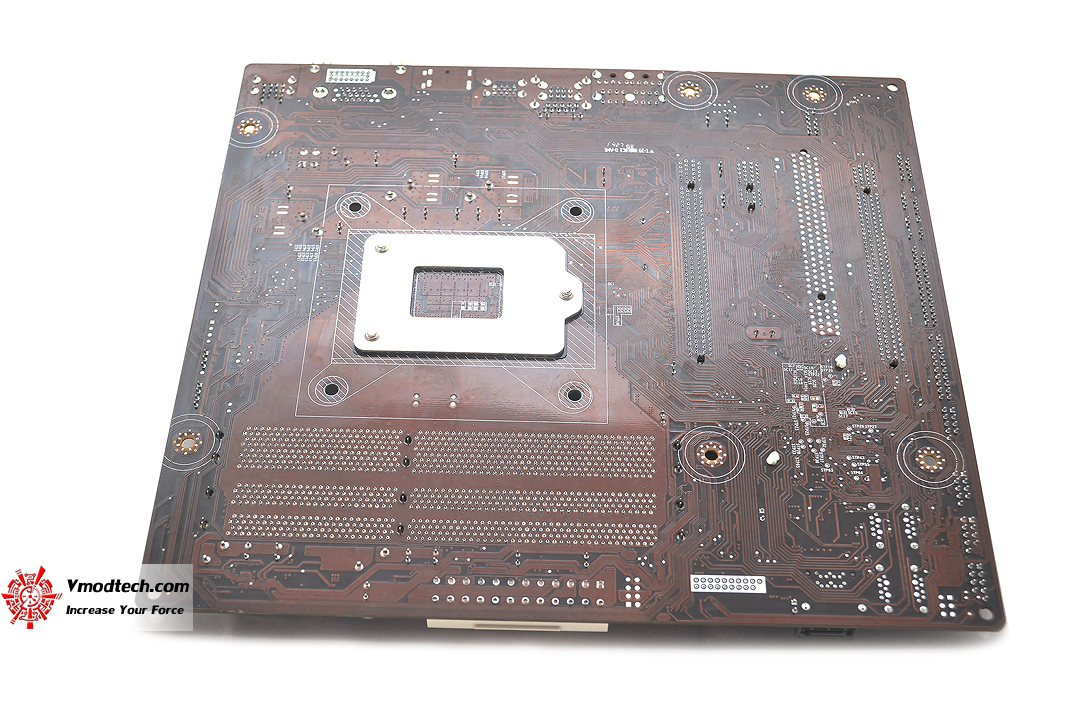

PCB ด้านหลังสีดำล้วน

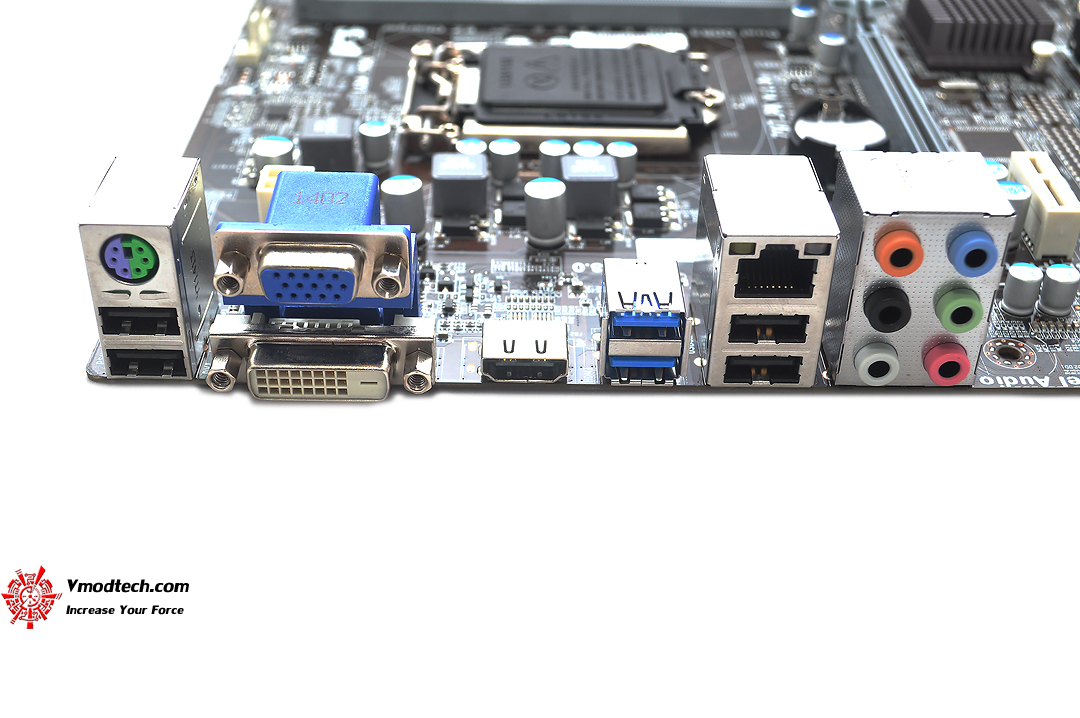

ช่อง เชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย1 X PS/2 Keyboard & PS/2 mouse connectors , 1 X Audio port (Line-in,4x Line-out, Mic in) , 1 X RJ-45 port , 1 X HDMI port(s) , 1 X DVI-I port(s) , 1 X D-Sub (VGA) port(s) , 2 X USB3.0 port(s) , 4 X USB2.0 port(s)

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

Test Setup

SYSTEMS
.CPU	..INTEL Pentium G3258 Retail
.Motherboard	. ECS Z97-PK
.Memory	..Team LV 2133 8GB
.Graphic Card	. AMD R9 290
.Harddisk	..Sumsung 840 PRO 120GB , WD1002FAEX SATA3 64MB Cache 1TB , WD Green 1TB
.CPU Cooler	..Water Cooling @ Ambient 34C
.Power Supply	..Thermaltake 1500W
.Operation System	..Windows 8.1 Pro 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL Pentium G3258 Retail จากอินเทลครับผม…

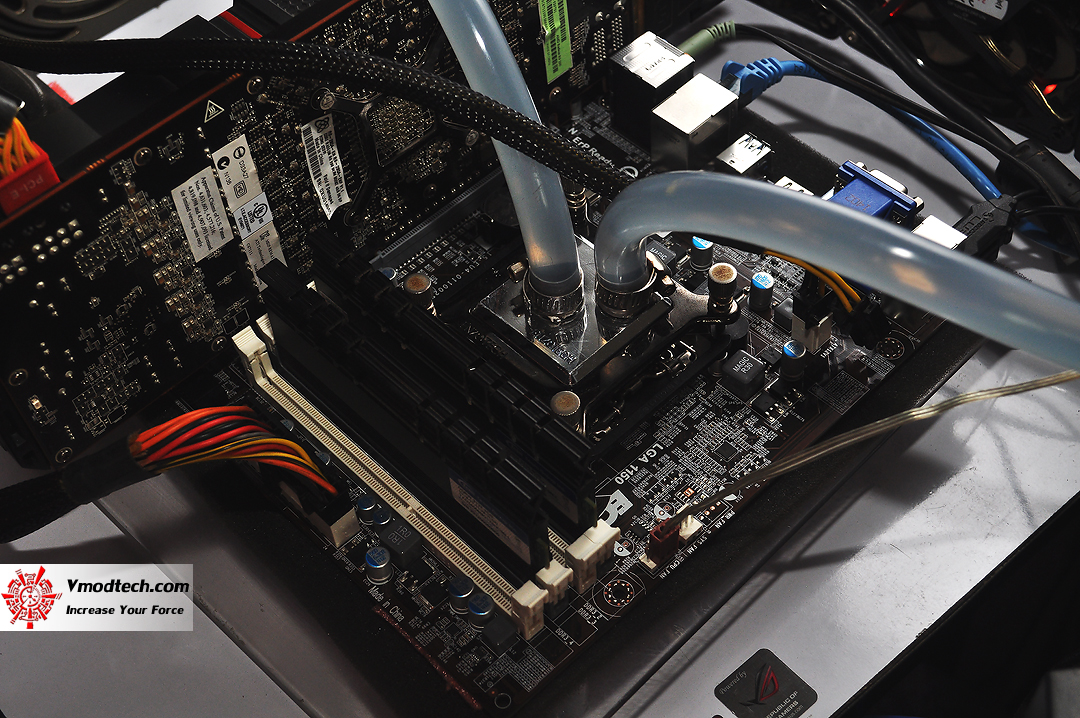

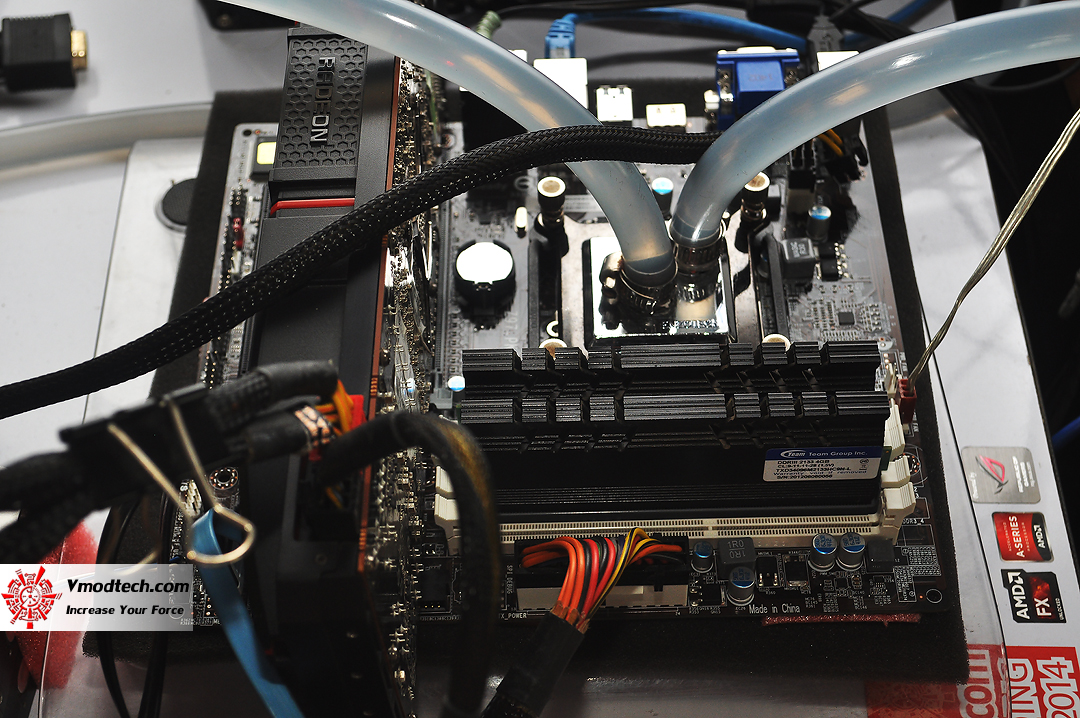

บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 30-32 องศาเซลเซียส

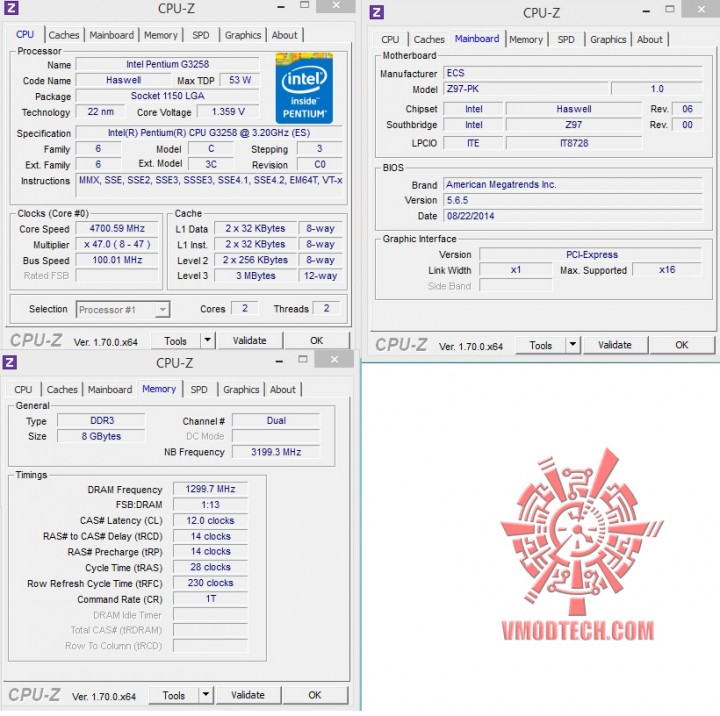

CPU-Z

INTEL CORE I7 4790K

วันนี้ทดสอบกันที่ความเร็ว 4.7Ghz ไฟเลี้ยงซีพียู Vcore 1.36V NB Frequency 3200 Mhz บัสแรม 2600Mhz CL12-14-14-28-230 1T 1.75V แบบใช้งานกันได้จริงๆอย่างมีเสถียรภาพกับชุดระบายความร้อนด้วยน้ำธรรมดา สำหรับกราฟฟิกการ์ดวันนี้ใช้ AMD RADEON R9 290 ครับ โดยเล่นกันแบบเดิมๆ

Mainbord

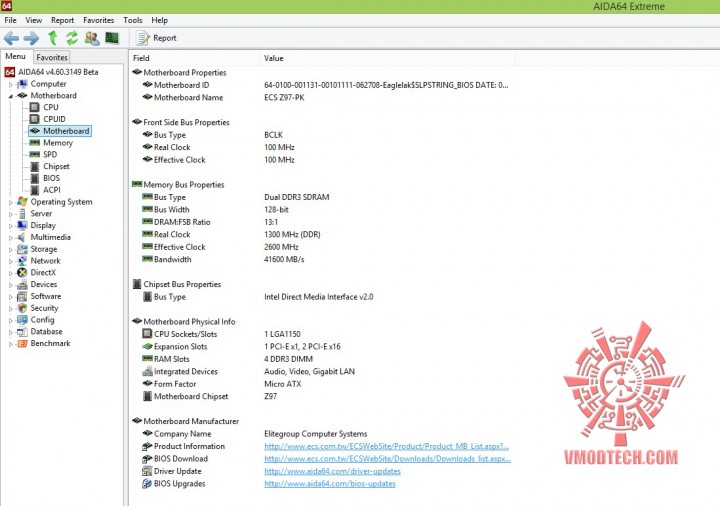

รายละเอียดจาก AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

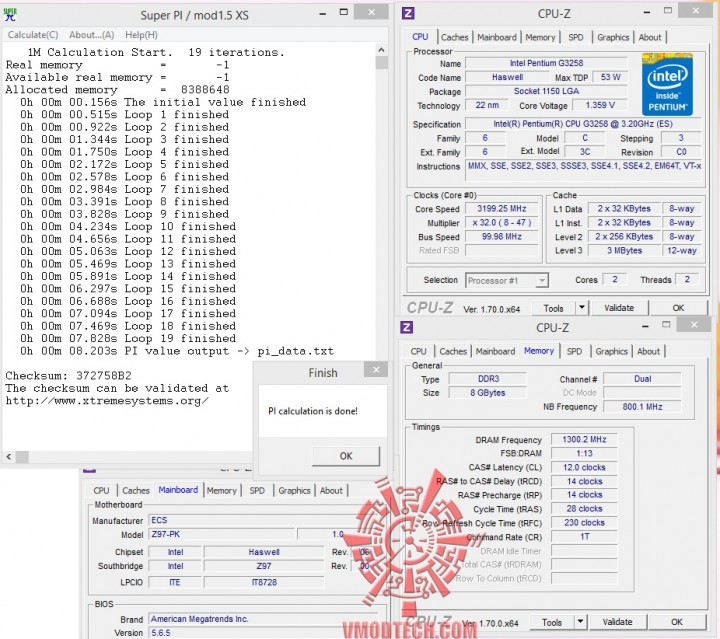

SuperPI 1M 1Thread, 32M 1Thread & 32M 8 Threads

SuperPI 32M 1 Thread

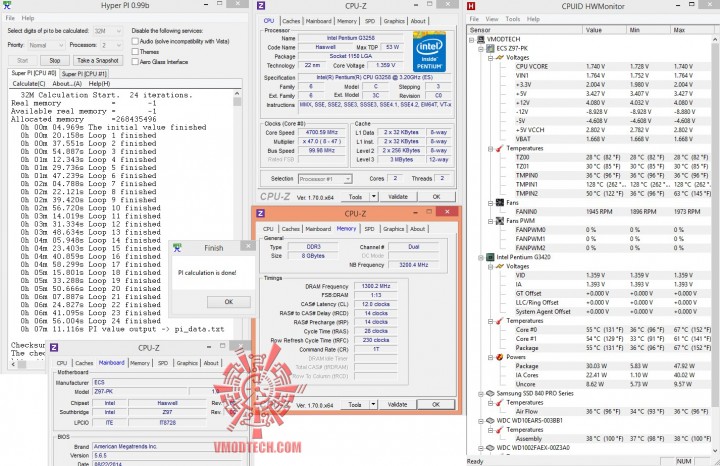

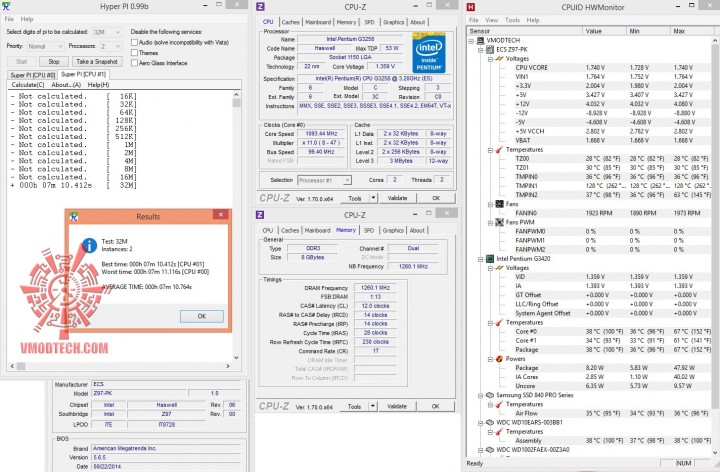

HyperPI 32M 8 Threads

สำหรับชุดทดสอบ SuperPI 1MB อยู่ที่ 8.203วินาที SuperPI 32MB จบไป7นาที11 .116วินาที แรงในระดับมาตราฐาน 4.7Ghzครับ  , ส่วน HyperPI32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ

AIDA64 Extreme

AIDA64

AIDA64 Cache & Memory Benchmark

ค่า Memory Read อยู่ที่ 28591MB/s เลยทีเดียวครับส่วนค่า Write อยู่ที่ 32828MB/s

CPU Queen

CPU PhotoWorxx

CPU ZLib

CPU AES

CPU Hash

FPU VP8

FPU Mandel

FPU SinJulia

แรงทุกการทดสอบในระดับหัวแถวครับสำหรับชุดทดสอบ AIDA64 แรงกันสุดยอดจริงๆ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

wPrime2.09 , CPUMark99Fritz Chess Benchmark & WINRAR 5.0

X264 FHD

แรงกัน ถ้วน หน้าจริงๆ X264 กดกันไป 12.95FPS  ส่วน Fritz Chess อยู่ที่ 15.38 แรงกันจริงๆและ Winrar กดไป 2937KB/s แรงดีเลยทีเดียวครับ

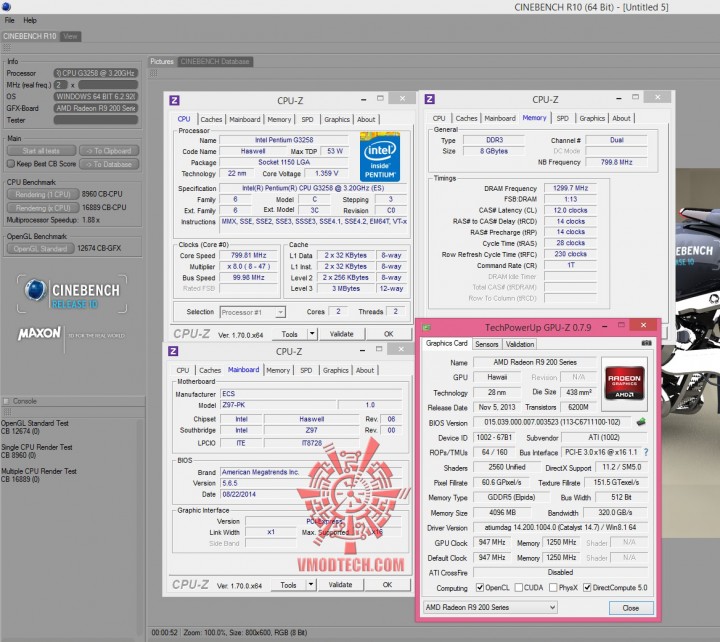

Cinebench 10

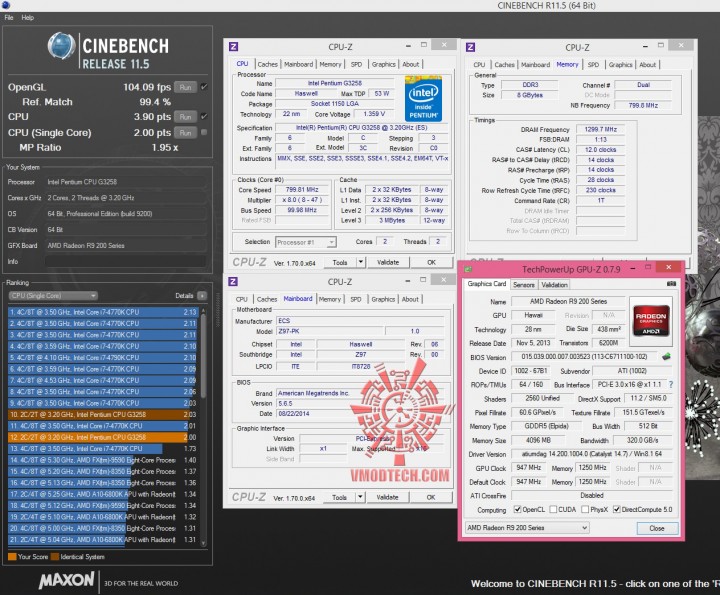

Cinebench 11.5

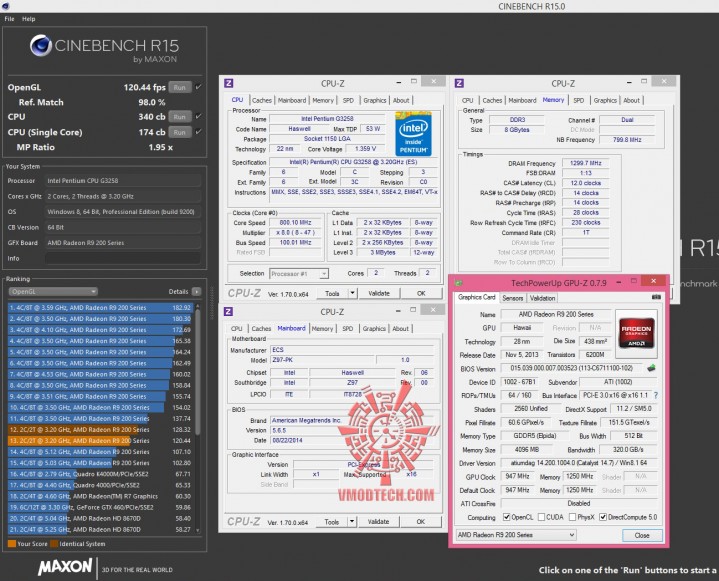

Cinebench 15

Cinebench ก็แรงกันทุกเวอร์ชั่นเรนเดอร์กันได้แรงเยี่ยมจริงๆ

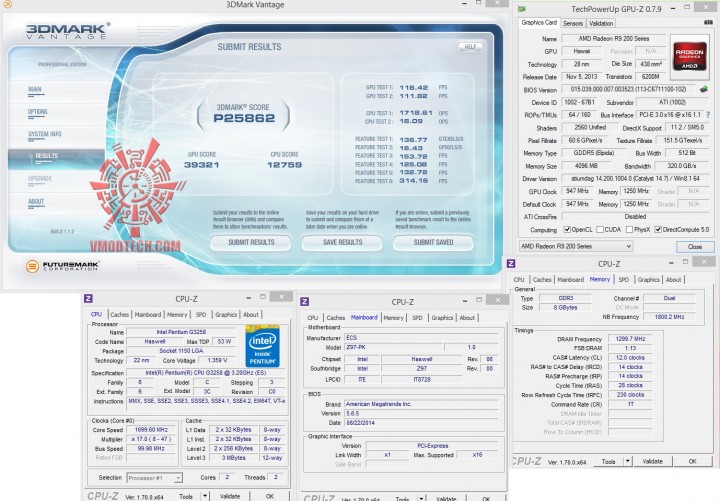

3DMark Vantage

3DMark05  กดกันไป 25862คะแนน

3DMark11

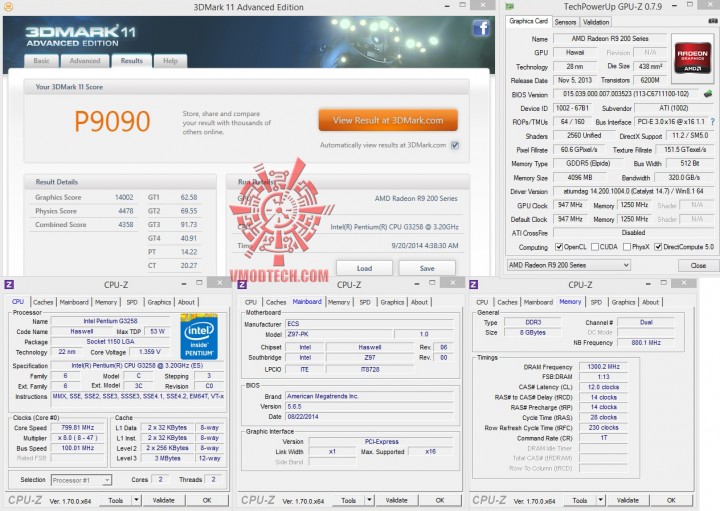

3Dmark11 อยู่ที่ 9090คะแนน

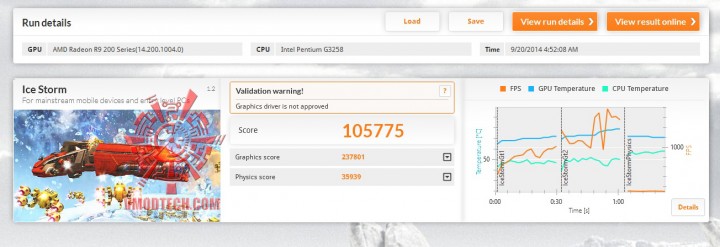

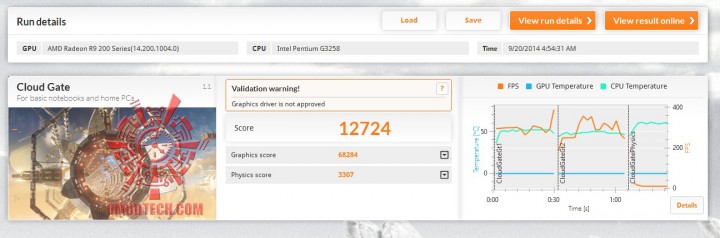

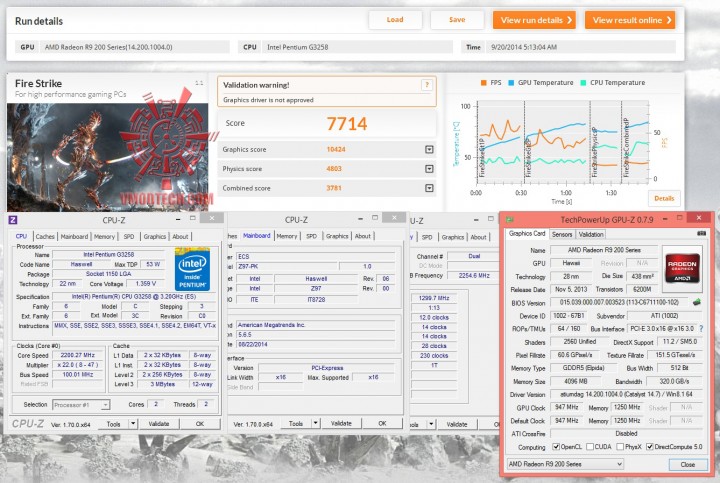

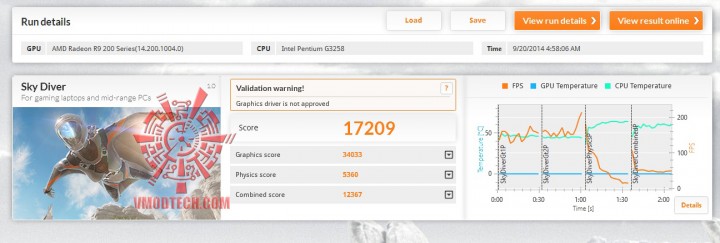

3DMark

3DMark แรงทุกการทดสอบ โดยเฉพาะ Fire Strike กดไปทะลุ 7714คะแนนเลยครับ

เราไปชมผลทดสอบของเกมส์กันบ้างครับ

Crysis3

Welcome to the Jungle

ไครซิส3 เล่นได้ลื่นๆ 32เฟรมเรตเลยครับ แบบคอนฟิกโหดๆ

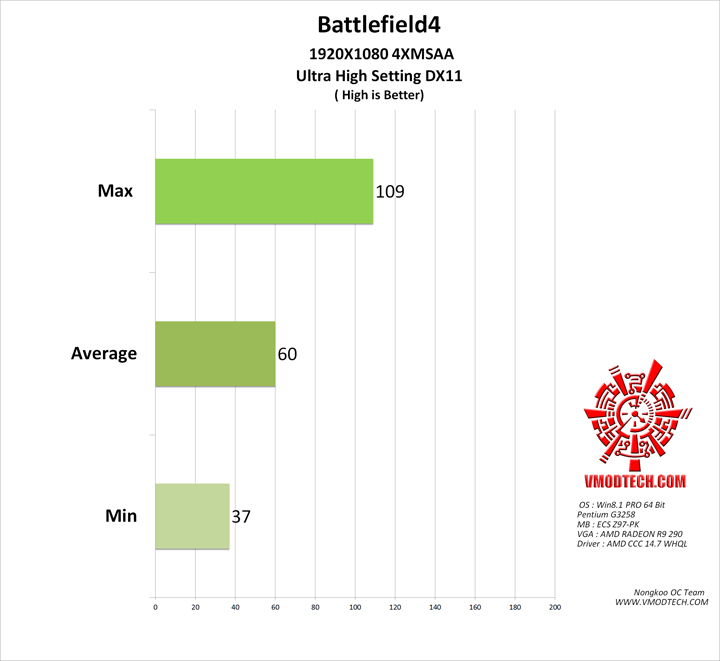

Battlefield 4

BF4 เล่นกันแบบลื่นๆเลยครับ 60เฟรมเรต เลยครับ แรงจริงๆ

เราไปชมบทสรุปในช่วงสุดท้ายกันต่อเลยครับ

Concluions

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ECS Z97-PK ที่วันนี้สามารถใช้งานกับซีพียู Intel Pentium G3258 โอเวอร์คล๊อกกันที่ความเร็ว 4.7Ghz  Uncore 3200Mhz บัสแรม DRAM 2600Mhz กันแบบเต็มๆที่ไฟ Vcore1.36v ตลอดการทดสอบกับการออกแบบมาเพื่อรองรับการทำงานของซีพียู Intel Pentium G3258อย่างสมบรูณ์แบบดีครับโดยมีฟีเจอร์ที่ใช้งานทำให้ท่านสามารถใช้ความเร็วสูงๆได้ที่ 4.7Ghz แบบง่ายๆไม่ต้องมานั่งคอนฟิกเพียงแค่ท่านเข้าไบออสแล้วปรับเลือกโหมด One Key OC เพียงเท่านั้นเมนบอร์ด ECS Z97-PK ก็จะทำการโอเวอร์คล๊อกซีพียูแรงขึ้นมาได้แบบง่ายๆเลยครับกับเมนบอร์ดที่ออกแบบมาฉลองความสำหรับให้กับ Intel Pentium 20th Anniversary Edition แถมยังใช้งานได้ดีในระดับหนึ่งเลยทีเดียว โดยราคาวางจำหน่ายในประเทศไทยผมยังไม่ทราบแน่ชัดแต่คาดว่าคงถูกแน่นอนเพราะเป็นเมนบอร์ดที่ออกมาในราคาที่ไม่แรงตามข่าวที่เปิดตัวกันไปครับกับแบรนด์ของ ECS ที่ราคาเป็นมิตรแน่นอน สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

.

.
