GIGABYTE X399 DESIGNARE EX Appearance

มากันในกล่องสีเทาเงินบอกชื่อรุ่นGIGABYTE X399 DESIGNARE EX  ไว้ชัดเจนครับ พร้อมบอกฟีเจอร์ด้านหน้ากล่องเอาไว้อย่างครบถ้วน

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆอย่างครบครัน

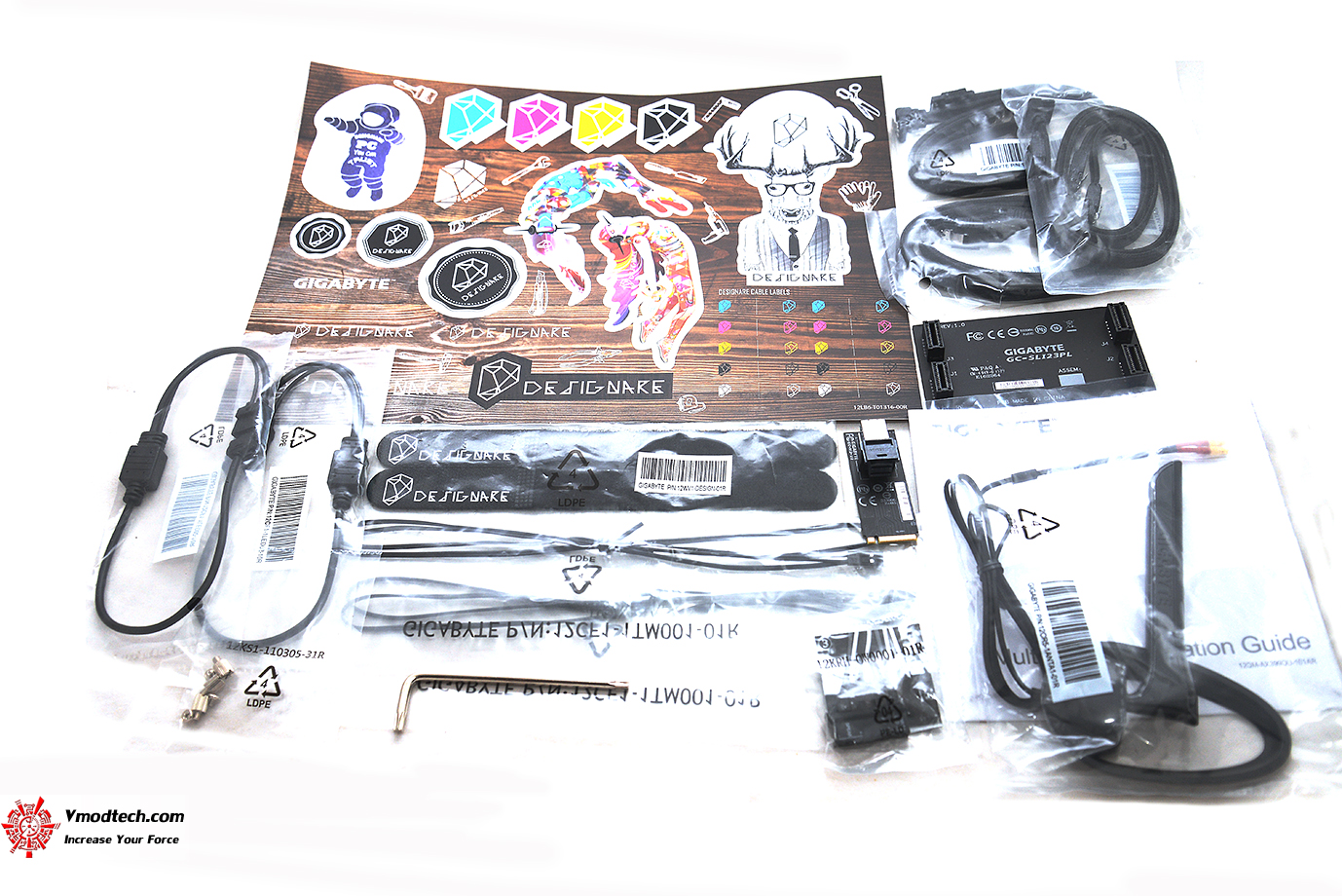

อุปกรณ์ ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง เสาไวไฟ สายรัด 2เส้น น๊อตยึด M.2 สาย SATA 3ชุด สติีกเกอร์ต่างๆ สายบริด SLI ให้มาแบบจัดเต็มครบถ้วน

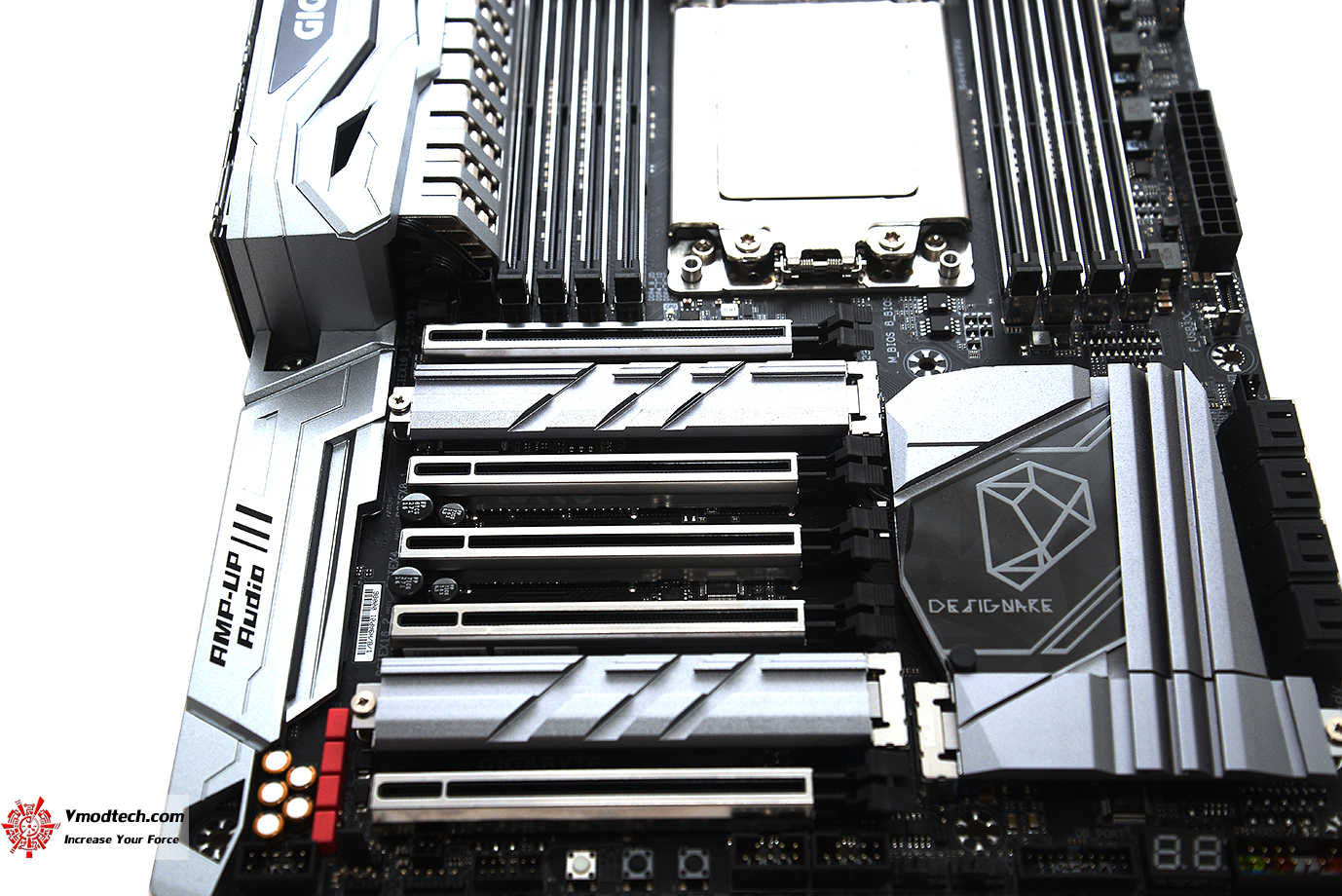

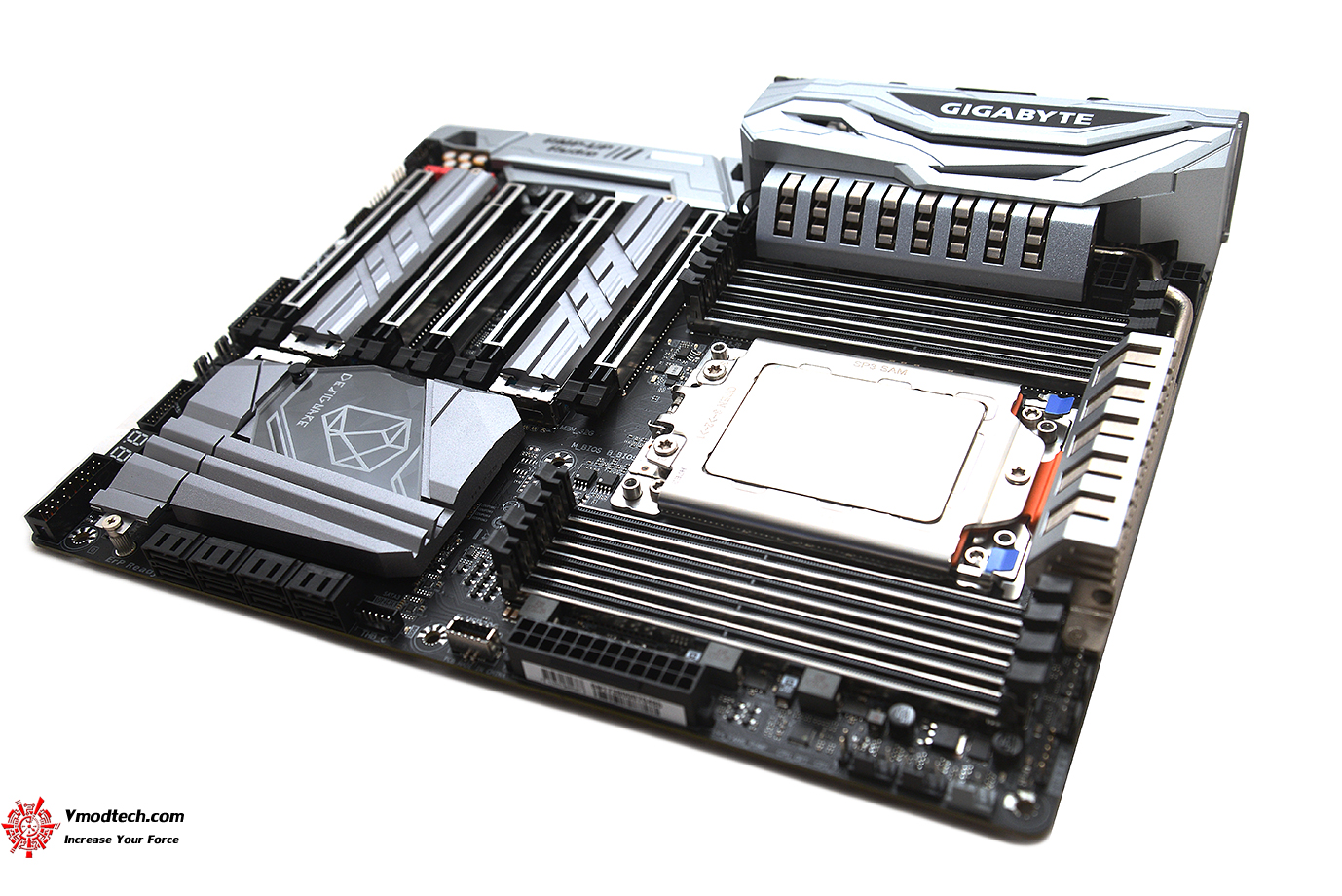

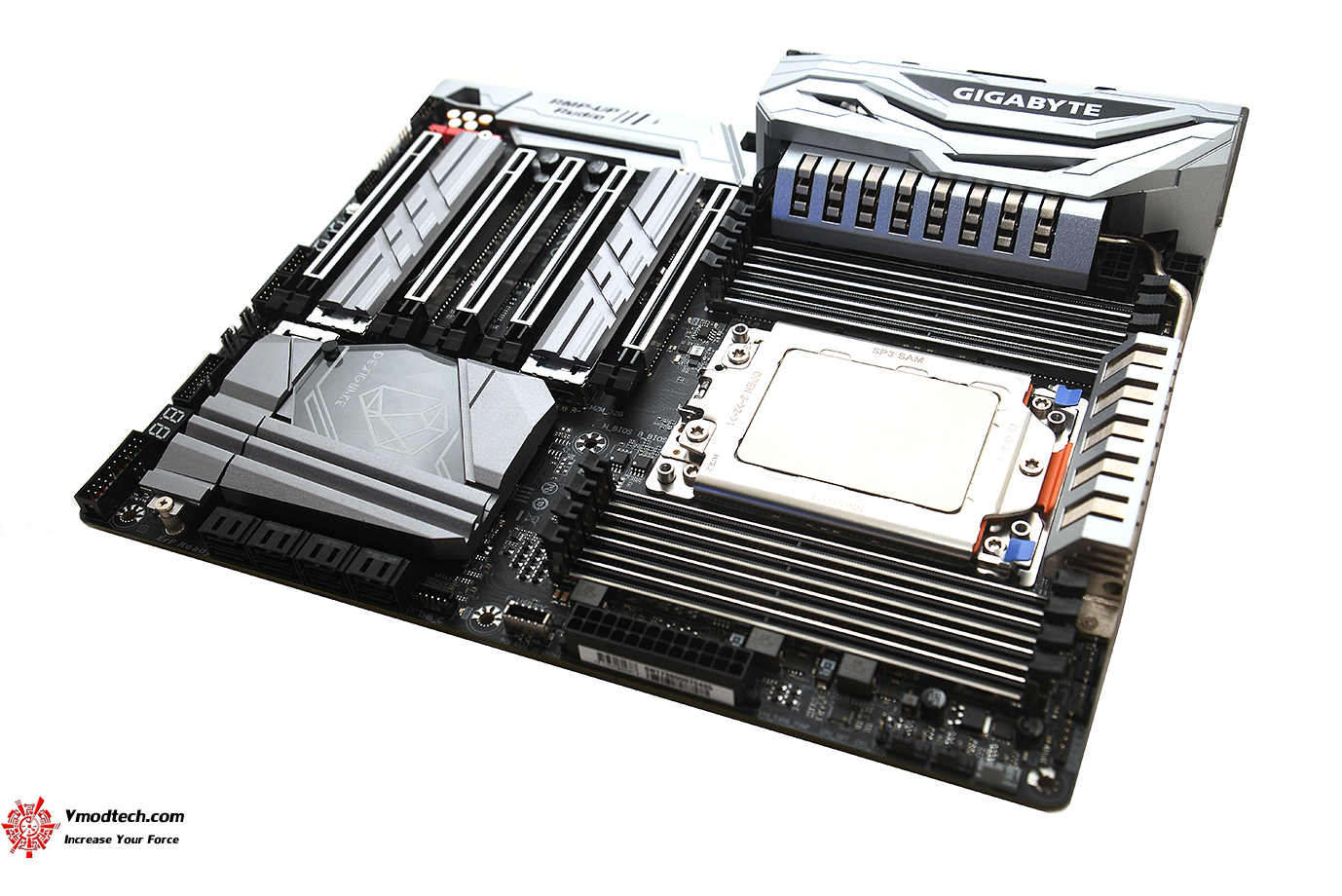

ตัวเมนบอร์ดเป็นโทนสีเทาเงินมีฮีตซิงค์สีดำเทาพร้อมโลโก้ DESIGNARE สีเทา สวยงามพร้อมมีไฟแสดงผลแบบ RGB Fusion ตรงฮีตซิงค์ชิบเซ็ตให้อย่างสวยงามครับ

ขนาดของเมนบอร์ดอยู่ที่ ATX Form Factor; 30.5cm x 24.4cm ใหญ่สุดนั่นเองครับ

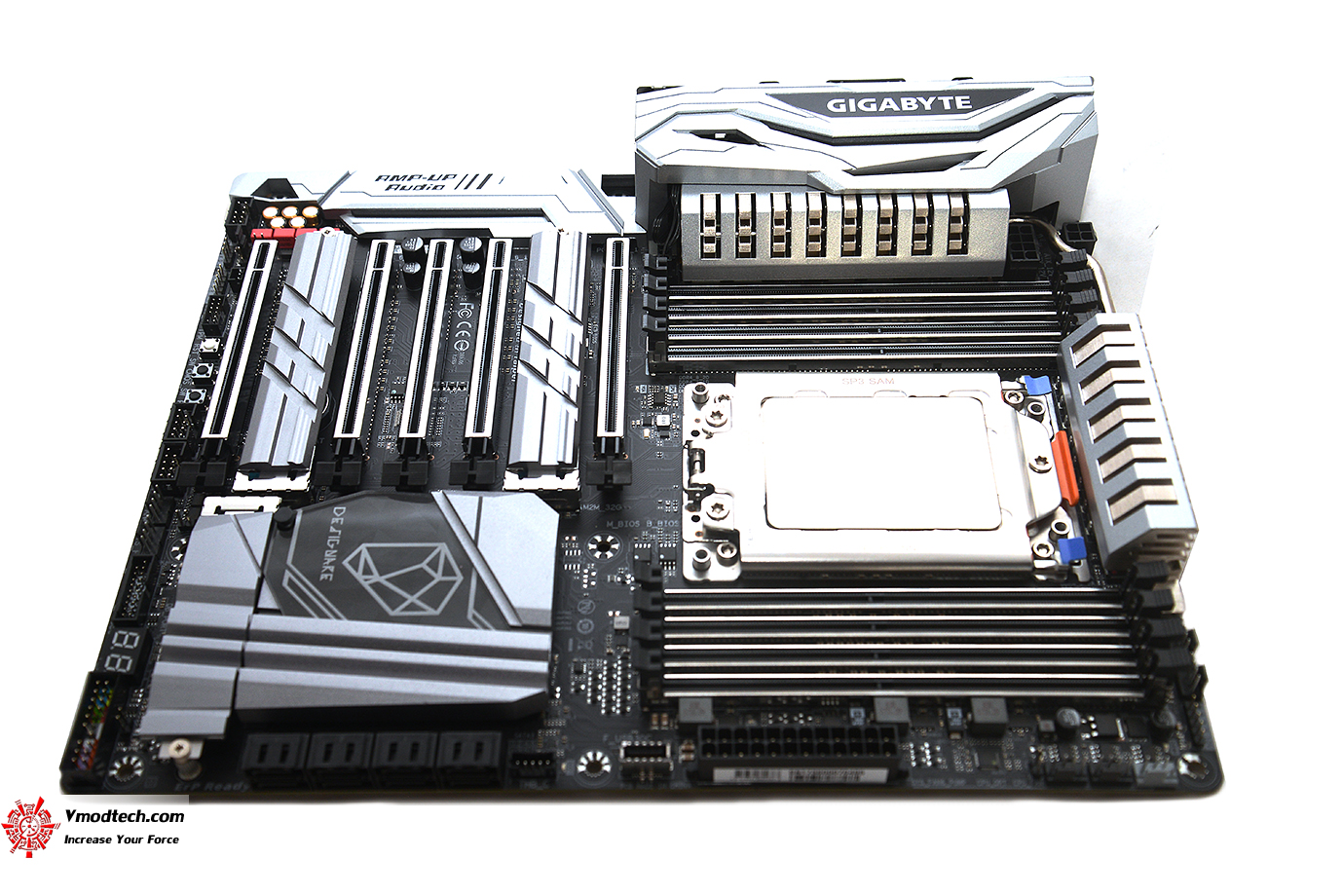

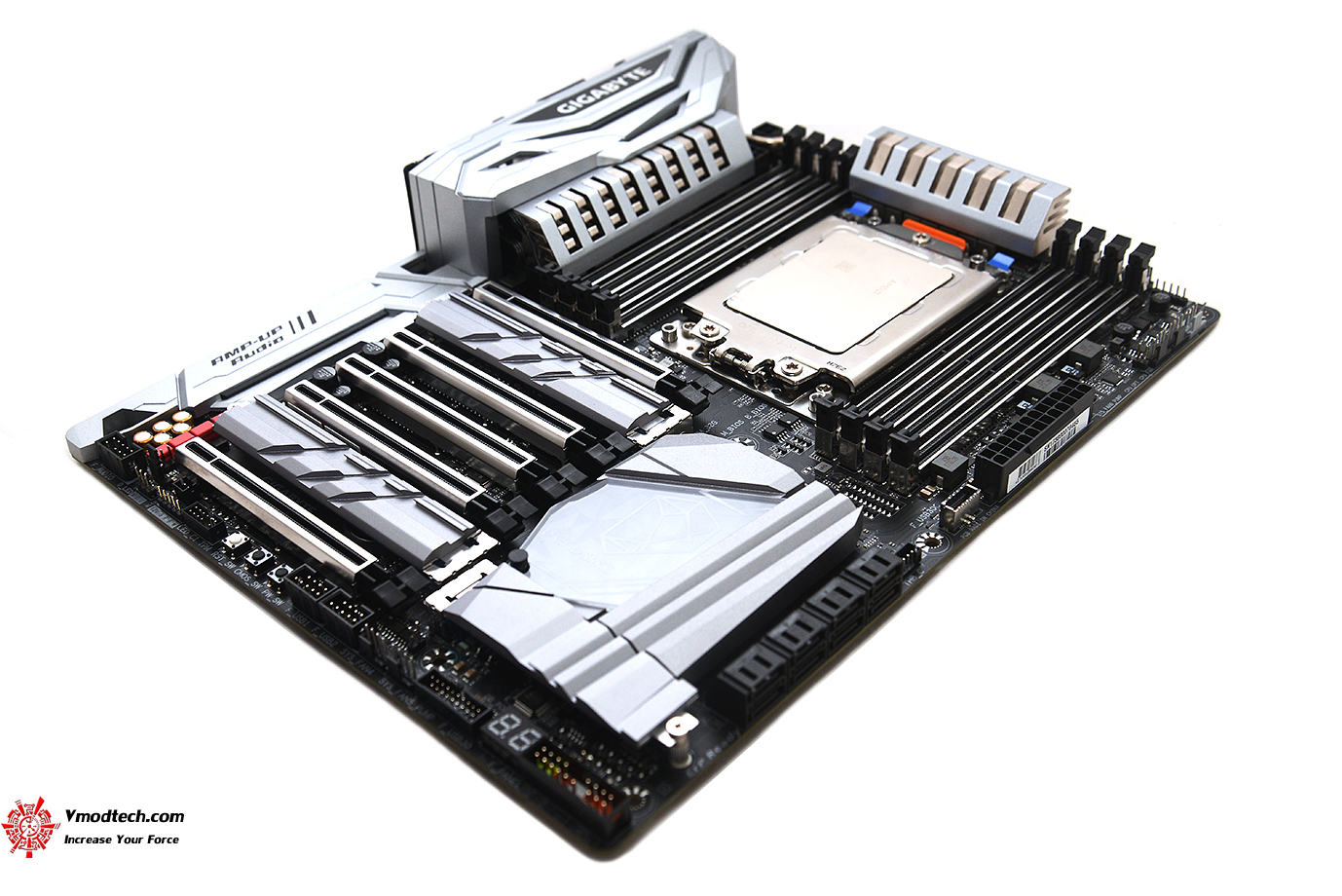

ดีไซน์ตัวเมนบอร์ดเองก็จัดวางอุปกรณ์ต่างๆได้อย่างลงตัวครับ ดูสวยงามมากๆ

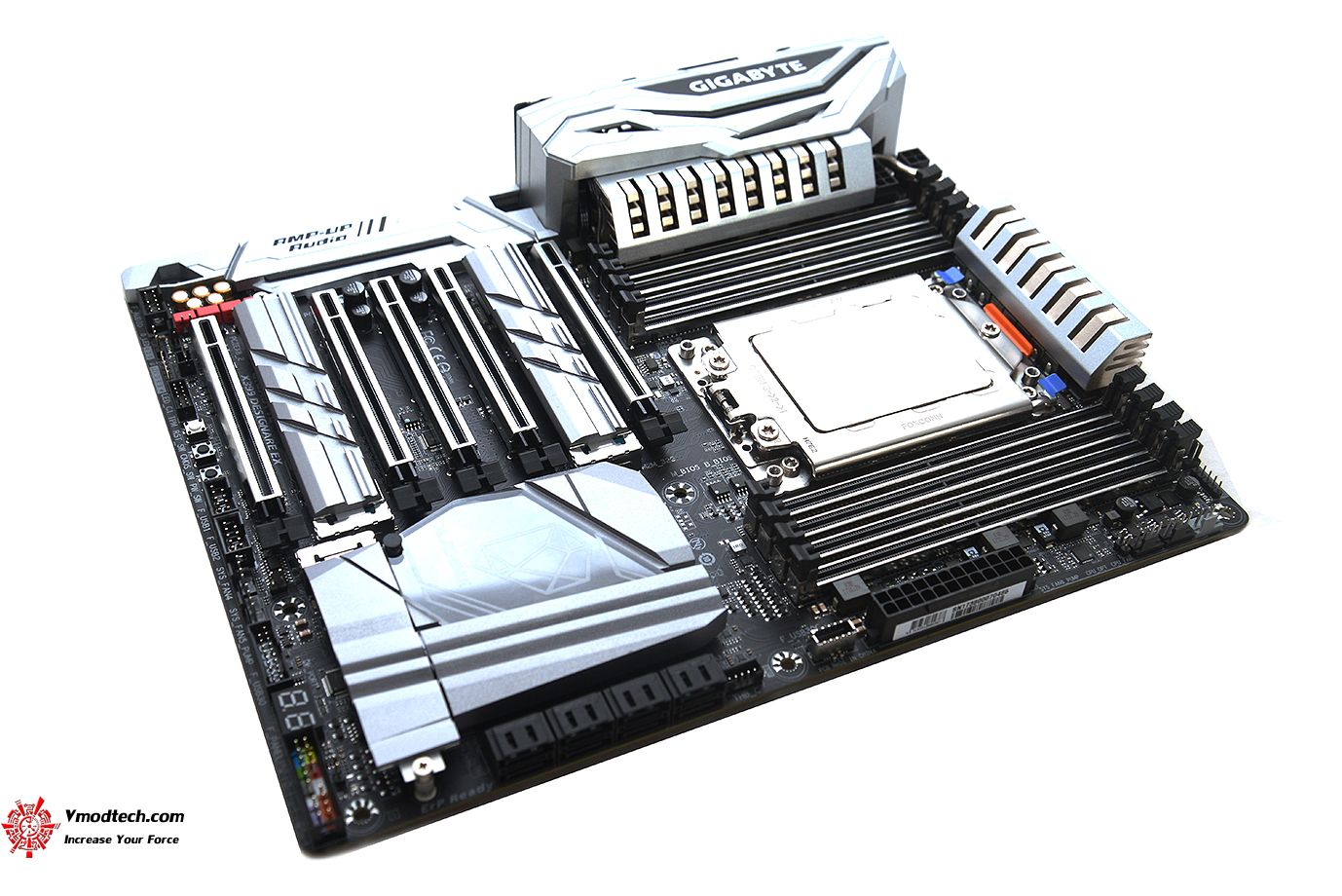

ฮีตซิงค์นั้นมีแทบทุกจุดของเมนบอรืดครับ ทั้งเฟสไฟ ชิบเซ็ต และ M.2

ตัวเมนบอร์ดรองรับระบบ Smart Fan 5 ไว้เชื่อมต่อพัดลมทำงานได้อย่างเต็มระบบครับ

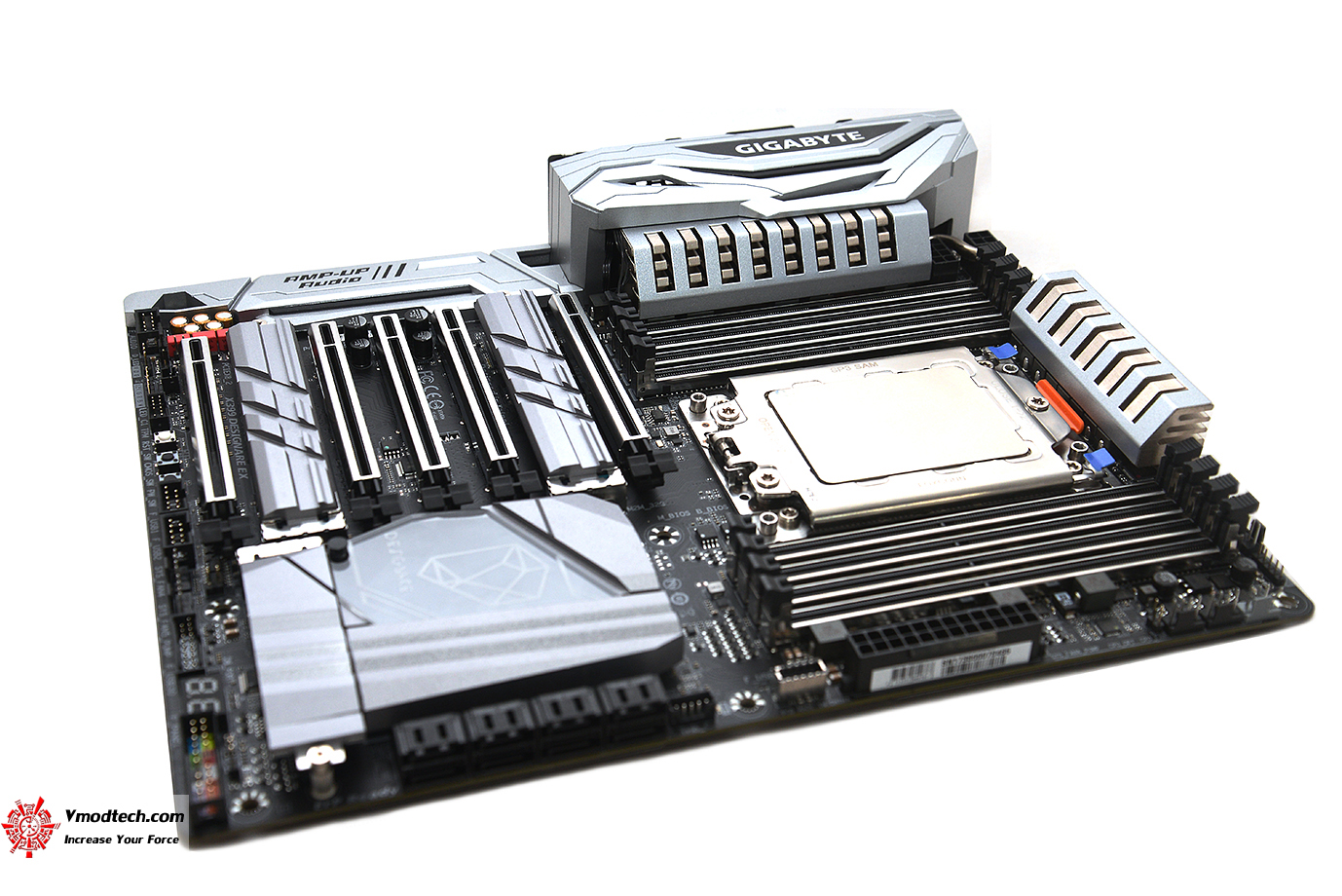

สวยงามออกแบบมาเพื่อนักออกแบบระดับมืออาชีพโดยเฉพาะครับ

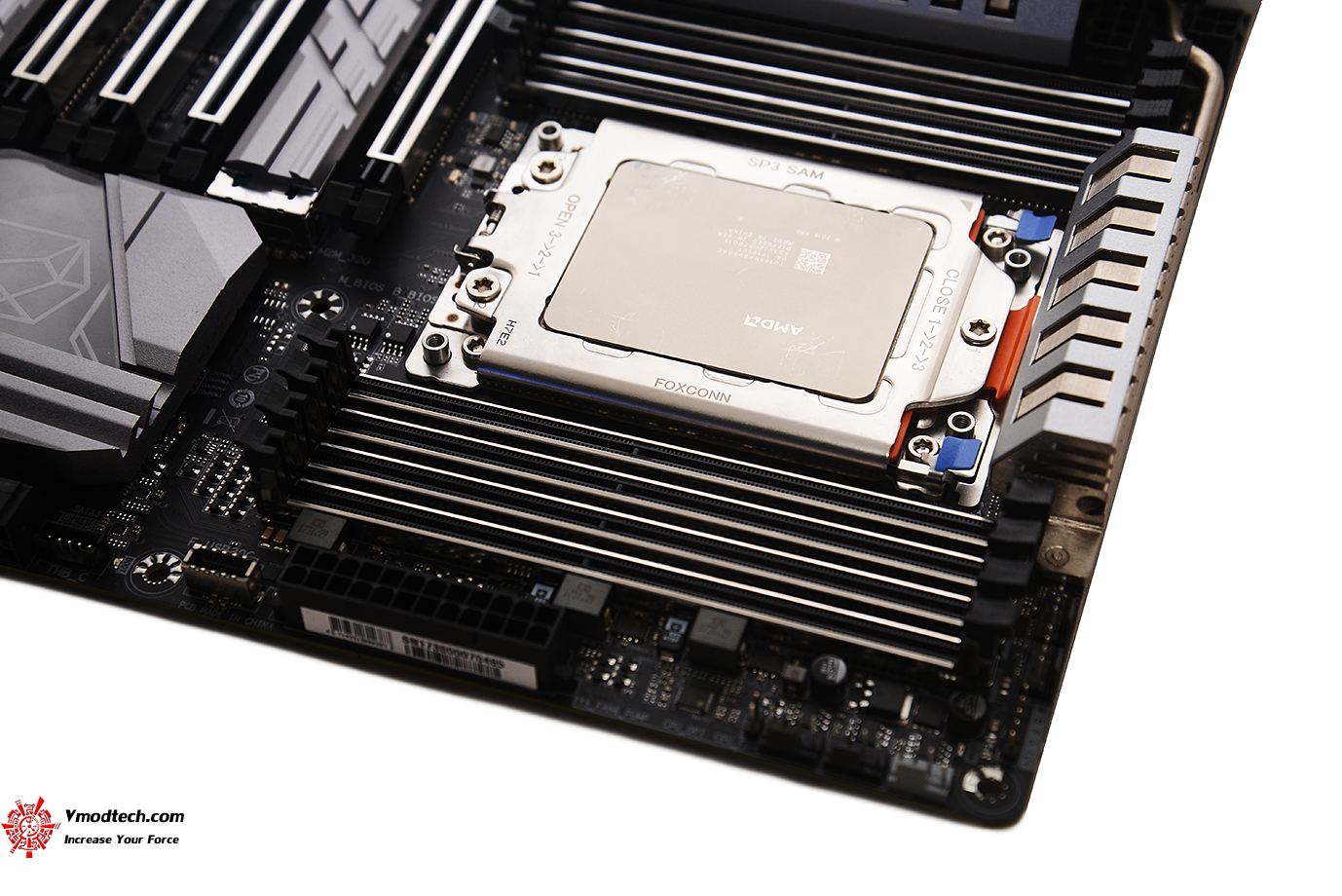

เฟสไฟมีทั้งสองฝั่งครับเป็นแบบ IServer-Class Digital Power Design ,  IR Digital PWM & IR PowIRstage ICs , Server Level Chokes ,  มาตรฐานเซิพเวอร์กันเลยทีเดียว พร้อมทั้งช่องพินไฟเลี้ยงของซีพียูเป็นแบบ Gold Plated Solid Power Connectors ที่ชุบทองมาให้เน้นการเหนี่ยวนำได้เป็นอย่างดีพร้อมทั้งมีเสถียรภาพตลอดการใช้งานนั่นเองครับ ตัวเมนบอร์ดนั้นรองรับซีพียู AMD Ryzen™ Threadripper™ processor รุ่นใหม่ล่าสุด

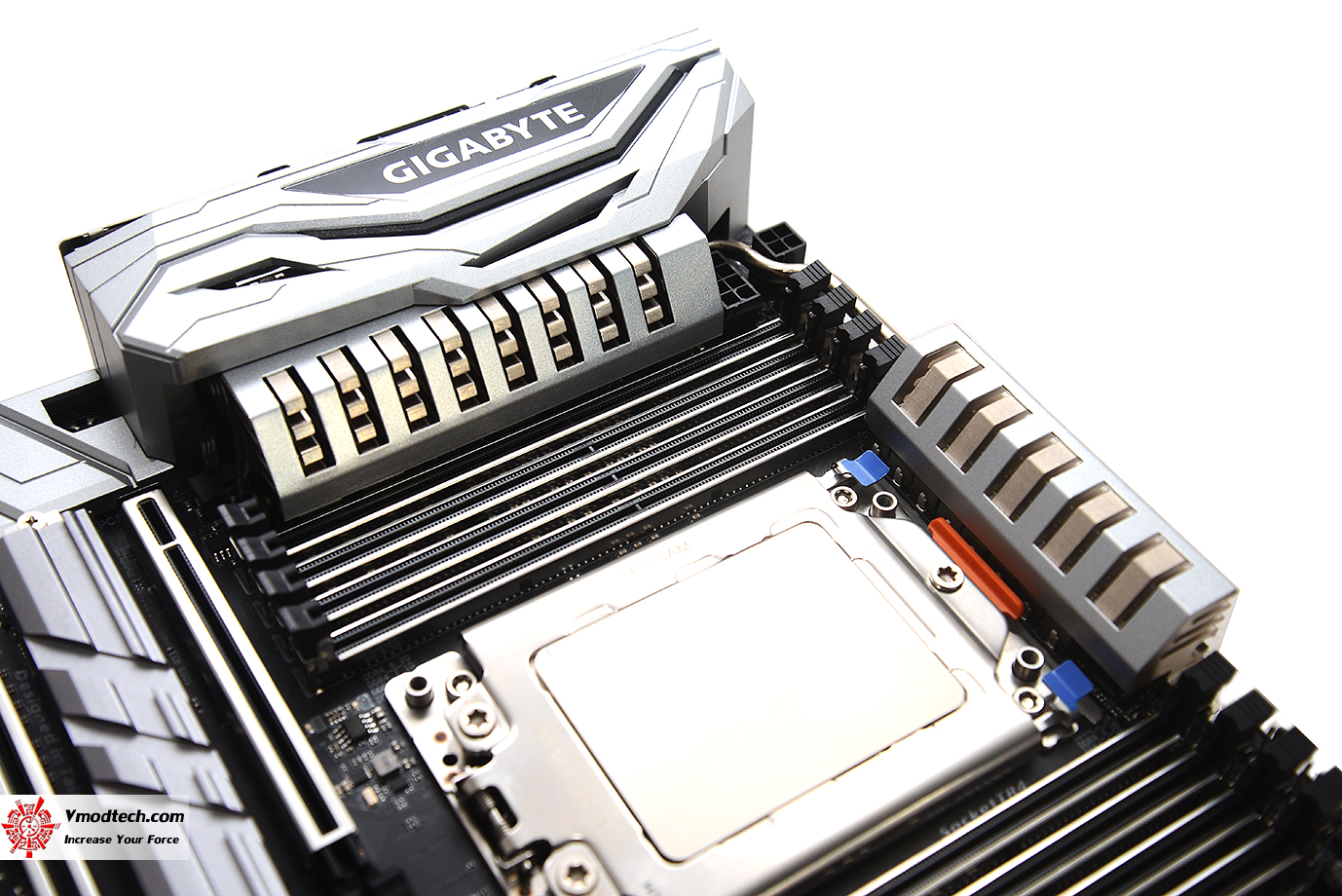

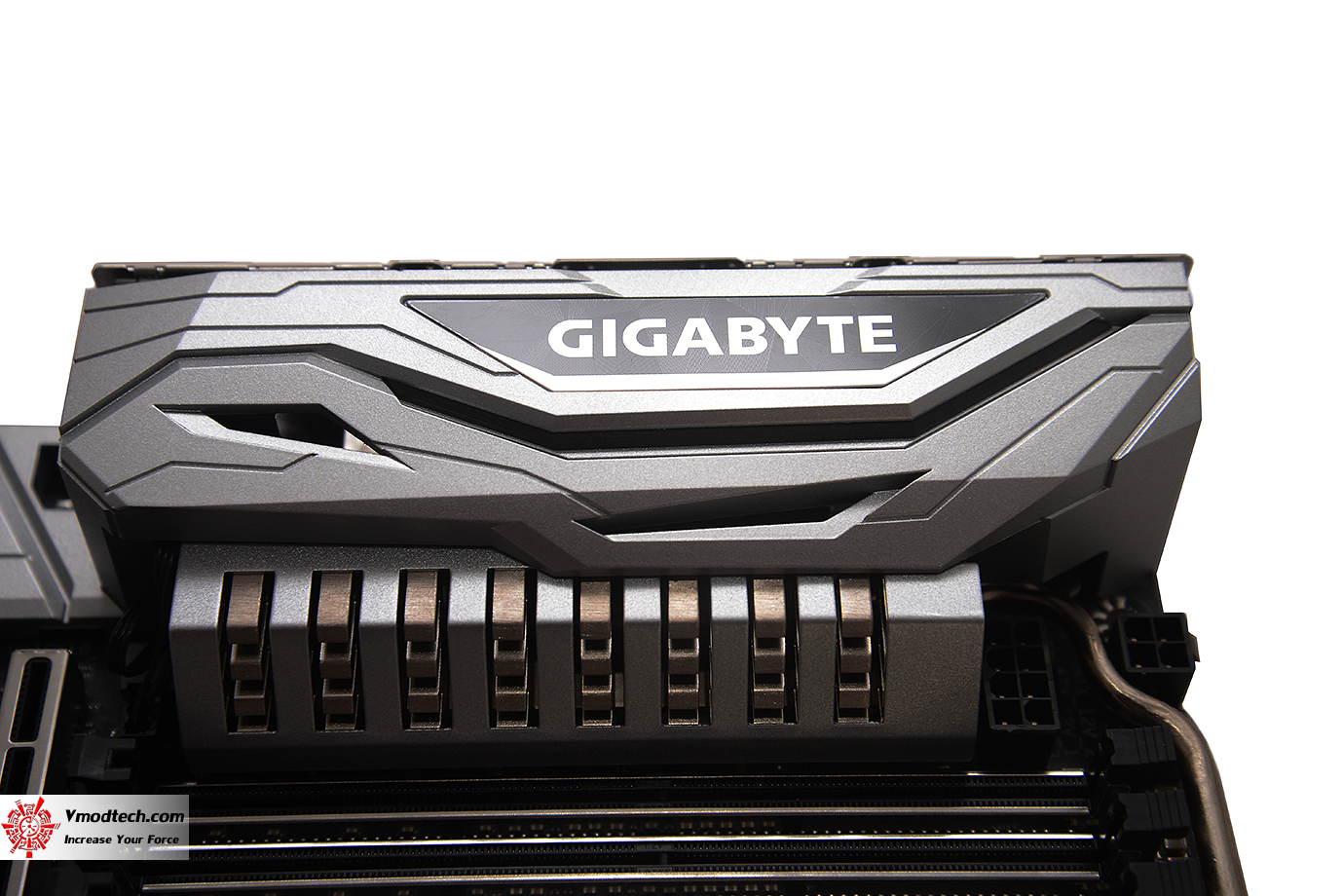

ฮีตซิงค์เฟสไฟด้านบนครับ มีโลโก้ GIGABYTE ใหญ่โตสวยงามเลยครับ และมี I/O Shield Armor ป้องกันอันตรายให้อย่างครบถ้วนครับ

แรมเป็นแบบ Quad channel 8ช่อง โดยทุกช่องเป็นแบบ Ultra Durable™ Memory Armor เน้นความทนทาน สล๊อตแรมมีทั้งหมด 8ช่อง รองรับแรมสูงสุด Support for DDR4 3600+(O.C.)/ 3466(O.C.)/ 3333(O.C.)/ 3200(O.C.)/ 2933(O.C.)/ 2667/ 2400/ 2133 MHz memory modules ความจุ 128GB ครับ

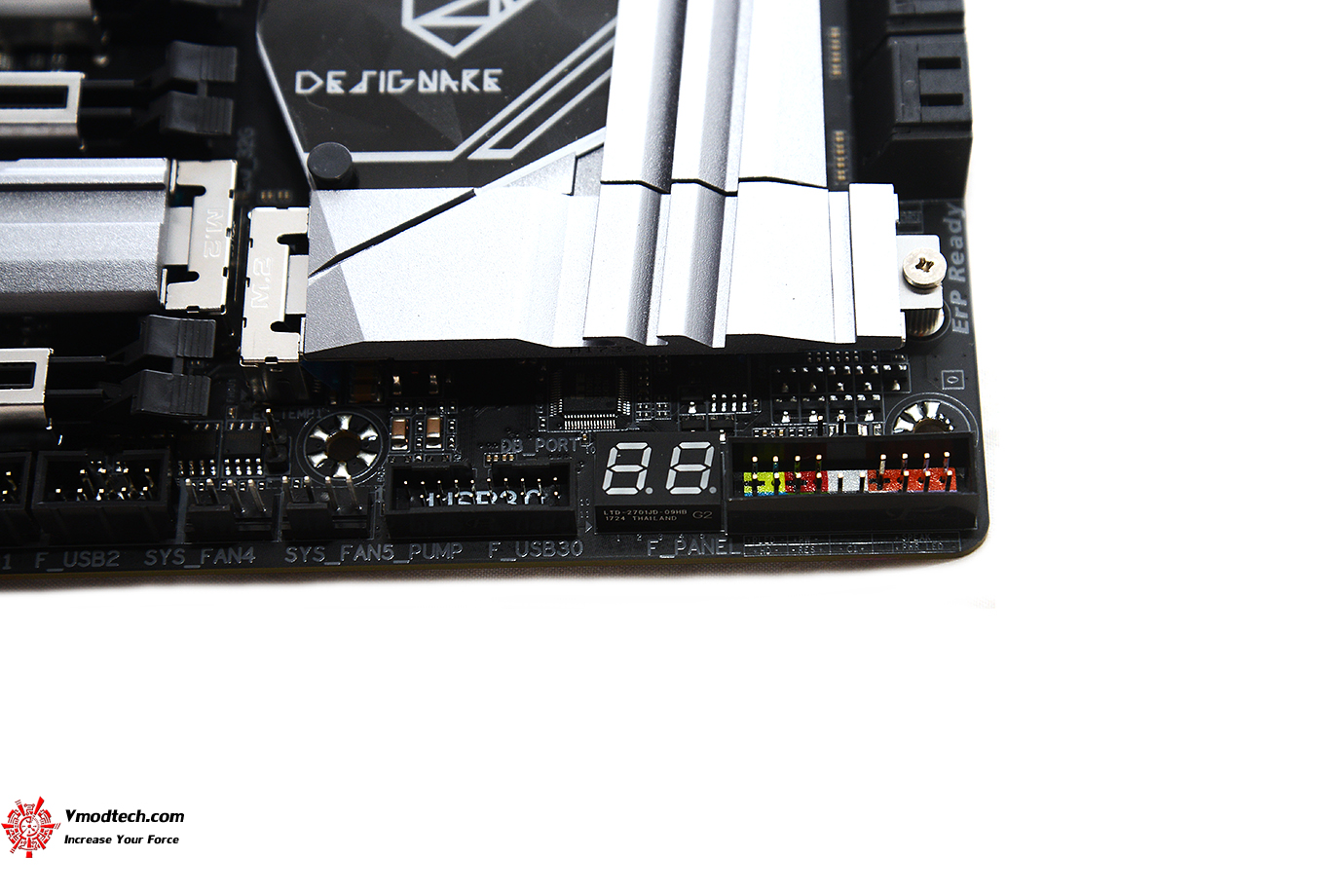

ไฟ Debug โค๊ดไว้ให้ดูสถานะการทำงานแบบครับๆเลยครับ

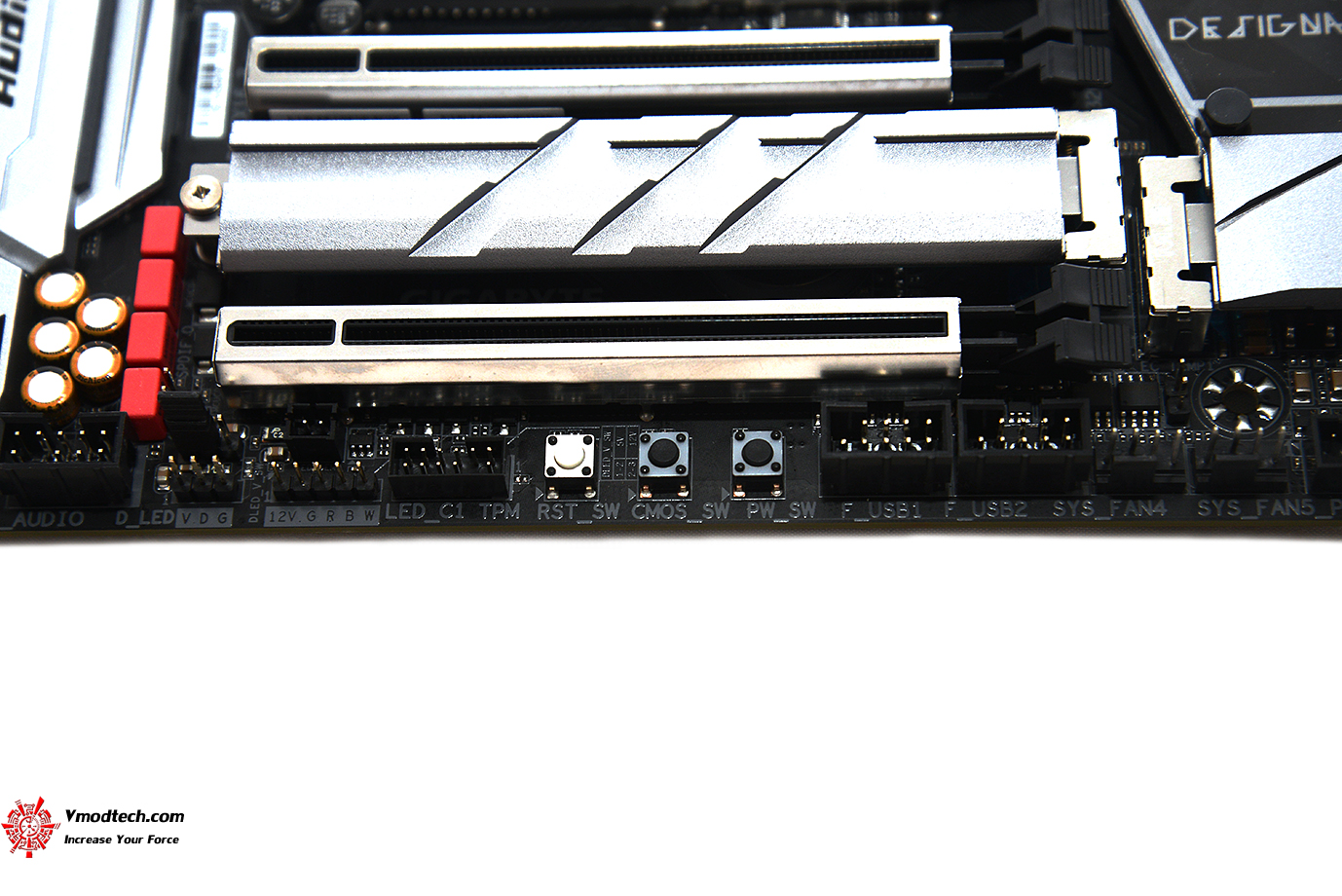

สวิตปุ่ม Power , reset , Cmos ก็มีมาให้พร้อม

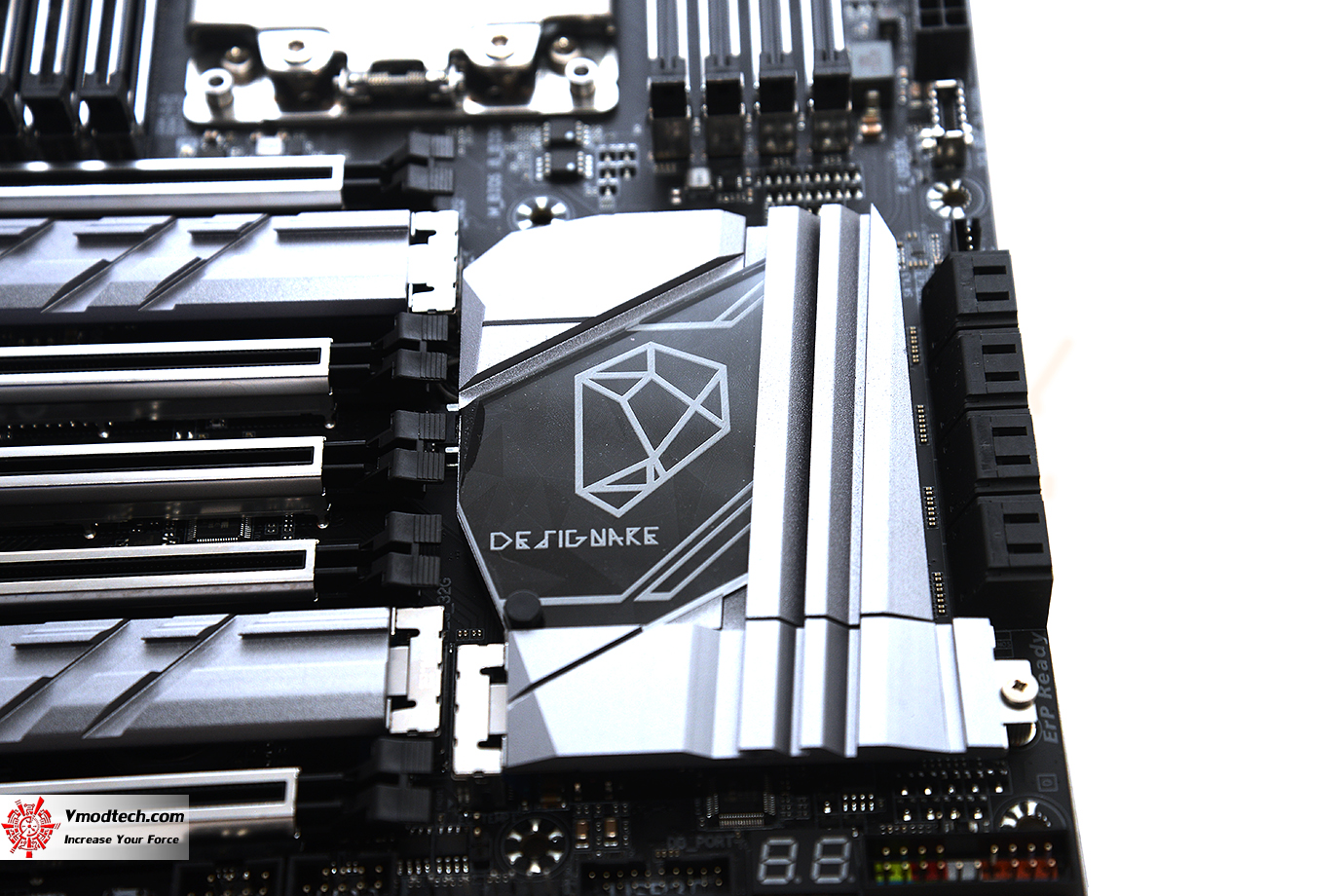

ฮีตซิงค์ชิบเซ็ต AMD X399 ตัวฮีตซิงค์เป็นสีดำมีโลโก้ DESIGNARE อยู่ตรงกลางครับ พร้อมมีไฟแสดงผล RGB ให้อย่างสวยงาม โดยด้านใต้สามารถถอดอัพเกรดใส่ M.2 ใต้ฮีตซิงค์ได้อีกด้วยครับ

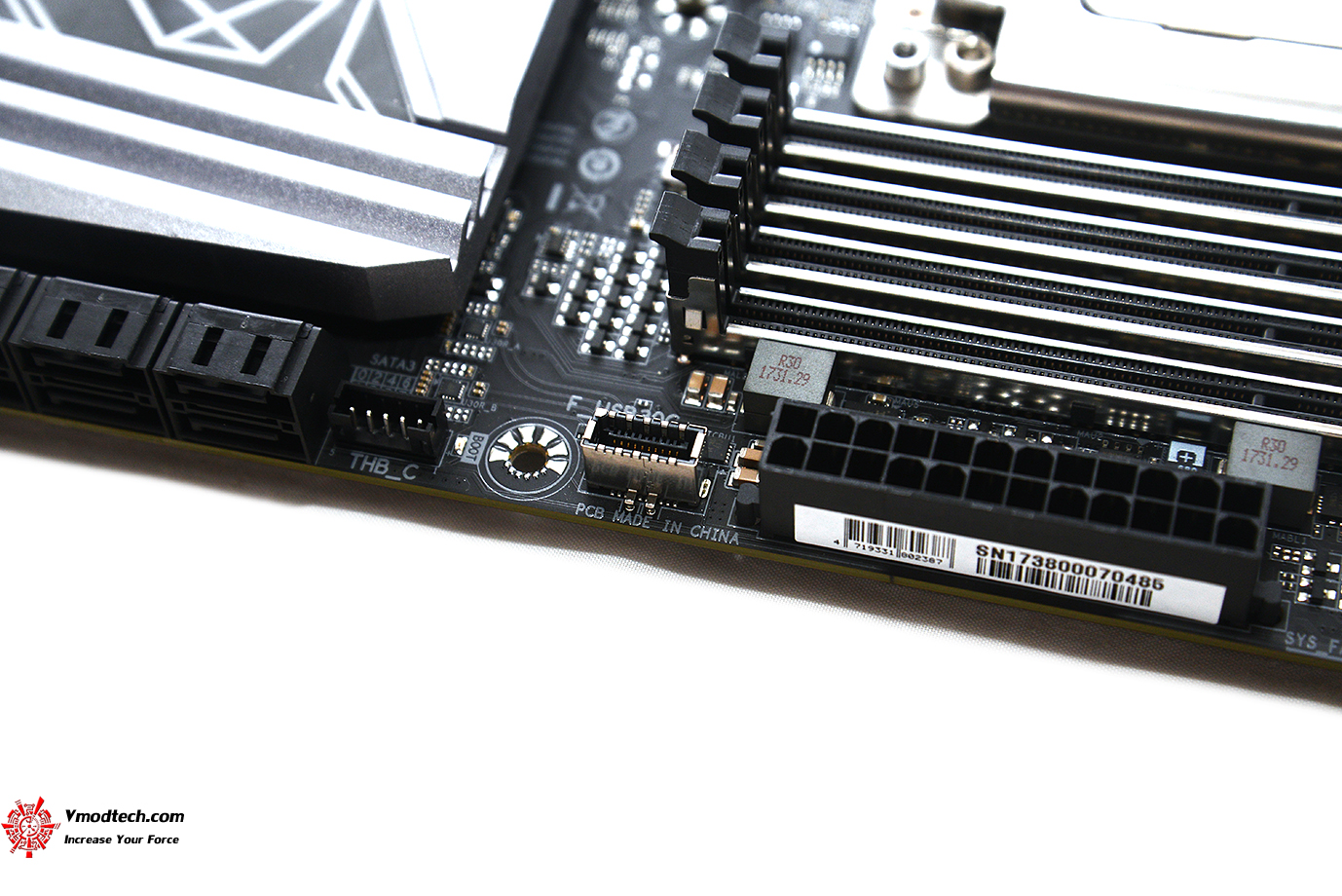

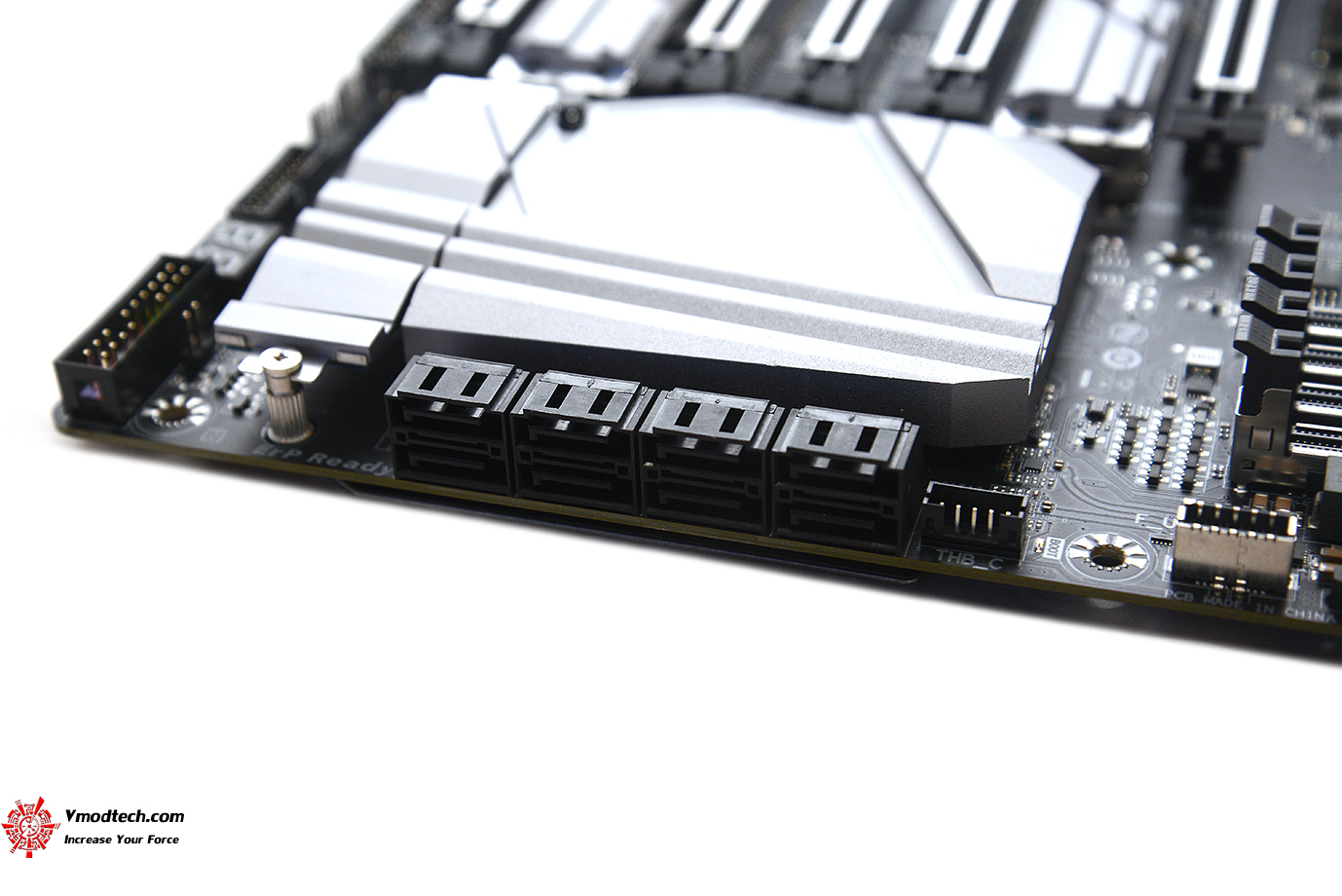

ช่อง SATA ประกอบด้วย  8 x SATA 6Gb/s connectors,

USB Type-C Front Panel Connector มีมาให้ใช้งานสะดวกจริงๆครับ

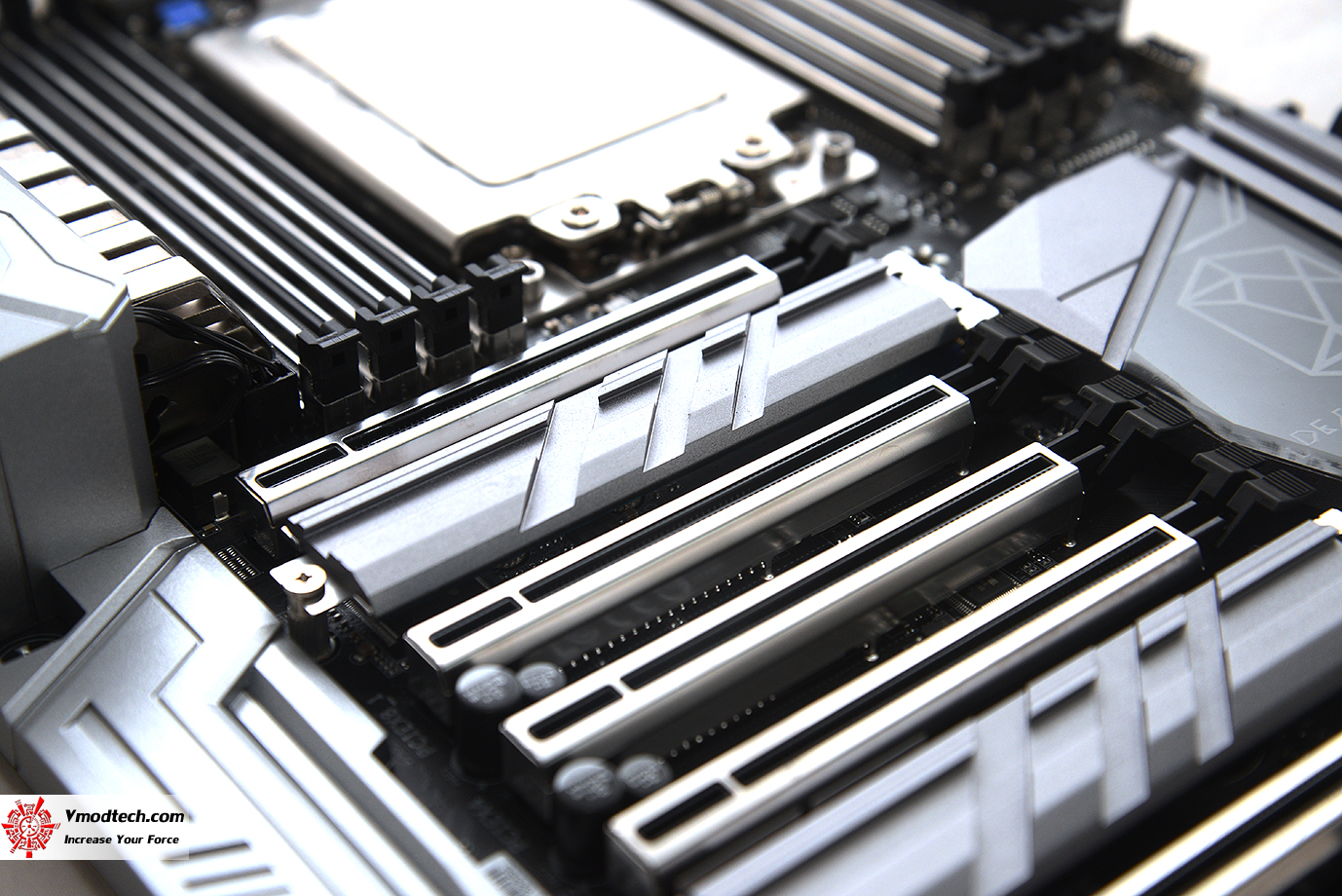

สล๊อตต่างๆ มี ให้กันมาใช้ได้ครับประกอบด้วย 5x PCIe 3.0/2.0 x1 (x16 mode) โดยสล๊อต PCIe นั้นเป็น GIGABYTE Patented Double Locking Bracket ที่เน้นความปลอดภัยในการล๊อกตัวการ์ด 2จุด ได้เป็นอย่างดีพร้อมรองรับ PCIe Armor ที่เน้นความปลอดภัยในการใช้งานเวลาเสียบการ์ดจอทำให้มั่นใจครับว่าสลีอต PCIe นั้นทนทานแข็งแรงไม่หักง่ายๆครับ

ช่อง M.2 ให้มา 3ช่องครับพร้อมมีฮีตซิงค์ระบายความร้อนแบบแยก 2ช่อง และอยู่ที่ฮีตซิงค์ชิบเซ็ตอีกที่หนึ่งครับจัดให้แบบเต็มพิกัดจริงๆ 2 x M.2 connectors (Socket 3, M key, type 2260/2280/22110 SATA and PCIe x4/x2 SSD support) (M2M_32G)(M2Q_32G) , 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280 SATA and PCIe x4/x2 SSD support) (M2P_32G)

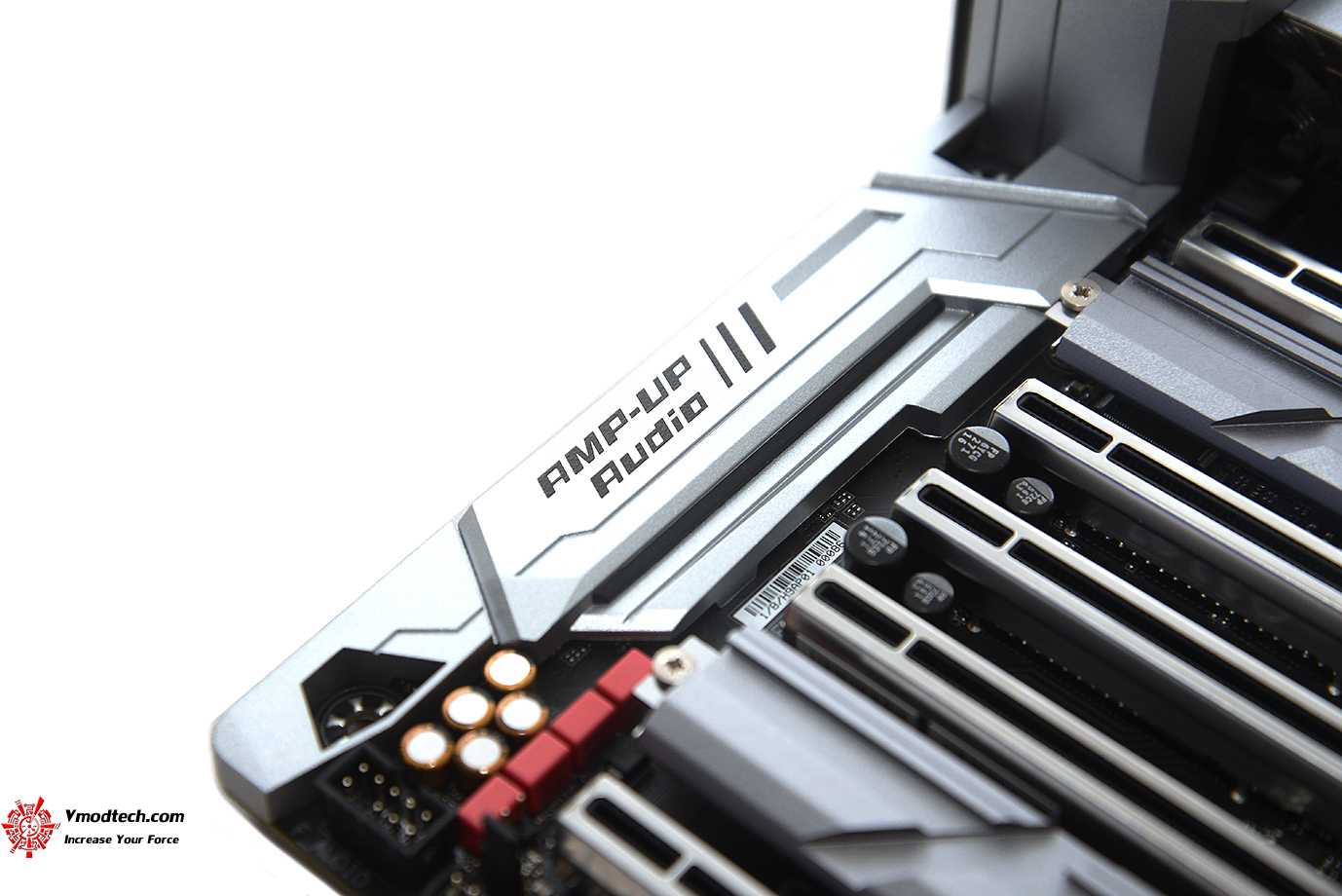

ระบบเสียงเป็นRealtek^® ALC1220 codec , Support for Sound BlasterX 720° จัดเต็มให้คอเกมส์เมอร์ครบครันจริงๆ

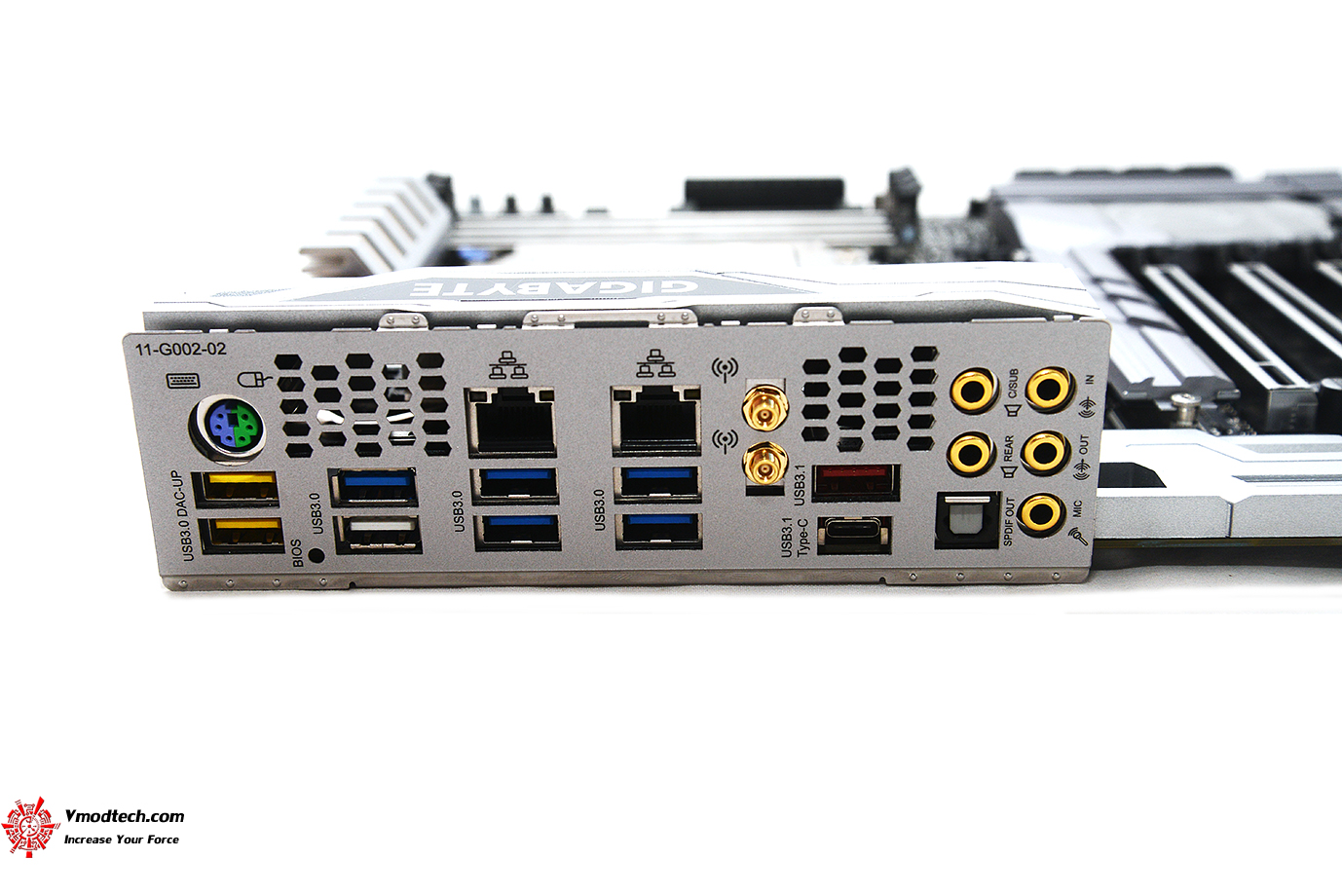

มาดูพาแนลด้านหลังกันบ้างครับประกอบด้วย 1 x PS/2 keyboard/mouse port , 1 x USB Type-C™ port, with USB 3.1 Gen 2 support , 1 x USB 3.1 Gen 2 Type-A port (red) , 8 x USB 3.1 Gen 1 ports , 2 x RJ-45 ports , 2 x MMCX antenna connectors (2T2R) , 1 x optical S/PDIF Out connector , 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)

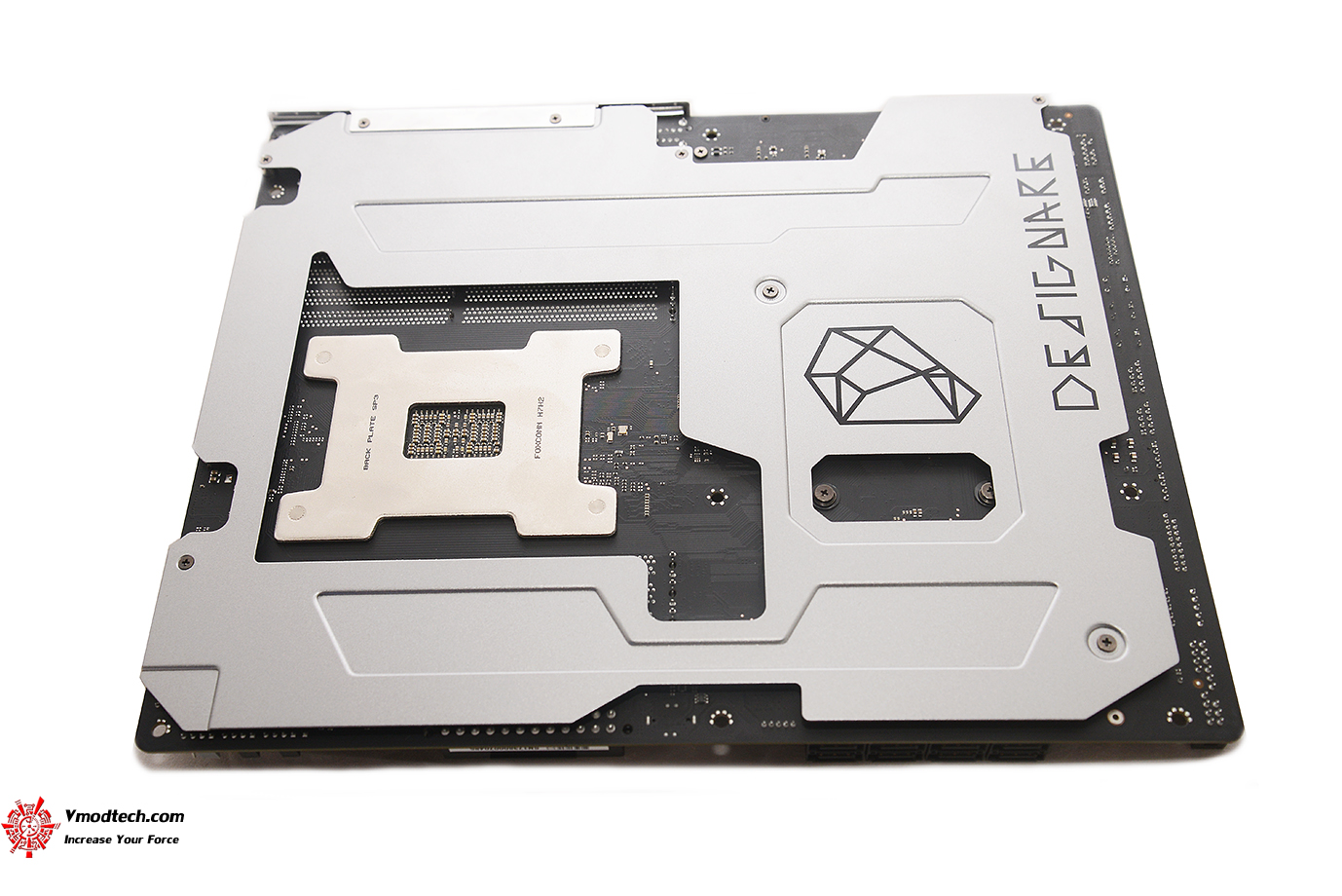

PCB ด้านหลังสีดำสนิทครับ โดยมี Base Plated ด้านหลังให้อย่างครบครันป้องกันอันตรายและระบายความร้อนนั่นเองครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
