บทนำ & กล่องบรรจุภัณฑ์

สวัสดีครับ,  _/|_  วันนี้ขอขยับพื้นที่รีวิวฮาร์ดแวร์ฯ ซัก 1 ชิ้น  หลังจากห่างหายไปช่วงเวลาหนึ่ง  ห้วงเวลานี้กระแส CPU 6 คอร์ บน AMD  แรงจัด จนแทบจะทำให้ลืมๆ  CPU ซีรีย์ i ของทาง Intel ไปบ้าง จากคนที่เคยมี CPU ซีรีย์ i ก็แอบปันใจไปให้ CPU ตัวใหม่ 6 คอร์ ของทาง AMD จนถึงขนาดต้องเซ้งของเดิมที่มีก็เห็นกันเยอะ  เป็นธรรมดาของใหม่ก็ย่อมน่าสนใจกว่าของเก่าที่มี…รอบนี้ผมได้  H55M-E33 เป็นเมนบอร์ดฯ ตัวเล็ก ซ๊อกเกต 1156 ของทาง MSI  มาลอง  ซึ่งบอร์ดฯ ตัวนี้รองรับเฉพาะ CPU ของฝั่ง Intel ได้เท่านั้น CPU ของทาง AMD ไม่สามารถใส่ได้น่ะครับ  เง้อ !! อิอิกำ  เอ้า…เรามาดูกันว่าบอร์ดฯ ตัวนี้ มันพอจะทำอะไรได้บ้าง เริ่มจากกล่องใส่ทรงสี่เหลี่ยมจตุรัส  มาในโทนสีขาวขลิบสีน้ำเงิน สวยงามสะอาดตา  แค่เห็นกล่องฯ ก็ดูดีน่าใช้งานยิ่งนัก  รายละเอียดหน้ากล่อง-หลังกล่องบอกมาครบทุกเม็ด  อ่านจบแล้วได้รายละเอียดครบครัน  จนต้องรีบล้วงกระเป๋าควักสตางค์ซื้อในทันที   : )
msi h55m e33 01 720x554 MSI : H55M E33  [Review]
msi h55m e33 02 720x554 MSI : H55M E33  [Review]

msi h55m e33 05 720x604 MSI : H55M E33  [Review]

เปิดกล่องฯ ออกมาเจอสายสัญญาณ SATA  สีแดง 2 เส้น, แผงหลัง I/O 1 อัน, คู่มือการใช้งาน พร้อมแผ่นพับ, แผ่น Driver 1 แผ่น และที่สำคัญขาดไม่ได้เลย  ในตัวกล่องฯ ต้องมีเมนบอร์ดฯ ด้วย 1 ตัว  เง้อ !!!  อิอิกำ

msi h55m e33 06 720x655 MSI : H55M E33  [Review]

ตัวแผงวงจรบน บอร์ดฯ เป็นสีน้ำตาลเข้ม ตัดกับสล๊อตสีดำ-น้ำเงิน  ผมว่าโทนสีนี้ก็ดูดุดันดีเหมือนกัน  ตัวคาปาซิเตอร์ทั้งหมดเป็นแบบ solid แวววับทุกตัวอยู่บนบอร์ดฯ ดูแล้วโปรยิ่งนัก  บนตัวบอร์ดฯ มีจุดให้เสียบพัดลม 3 จุด เป็นของ CPU 1 จุด และ 2 จุดที่เหลือสำหรับพัดลมระบายอากาศทั่วไป

msi h55m e33 07 300x186 MSI : H55M E33  [Review] msi h55m e33 08 300x122 MSI : H55M E33  [Review]

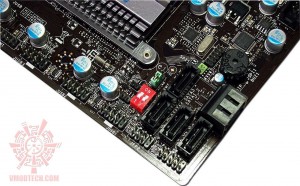

จุด เสียบสายเปิด-ปิด, สายไฟสัญลักษณ์ต่างๆ ของ
บอร์ดฯ ตัวนี้ไม่มีคีย์สีติดมาให้ มือใหม่อาจยุ่งยาก
ในการเสียบ    และอาจต้องพึ่งพาคู่มือในการติดตั้ง
ในส่วนของสวิตท์สีแดงที่เห็น    ถือเป็นไฮไลท์ของ
ทาง MSI ซึ่งเรียกว่า Easy O/C Switch
มันเป็นสวิตท์ที่ใช้เพื่อเพิ่มความเร็วให้กับตัว CPU
โดยมันจะเพิ่มความเร็วได้ 3 ระดับ   สามารถเพิ่ม
ความเร็วเป็น 10% 15% หรือ 20%

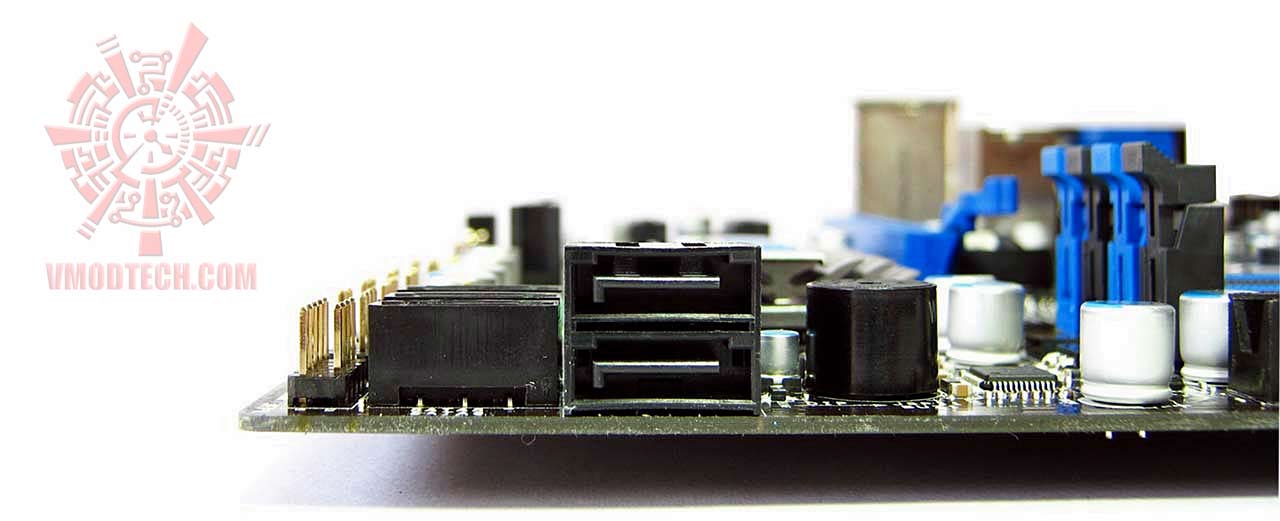

  ช่อง SATAII ให้มา 6 ช่อง ควบคุมโดย Intel
H55 Chipset รูปแบบการจัดวางทำมาทั้งแบบ-
แนวนอน และแนวตั้ง
  .

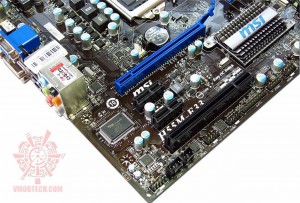

msi h55m e33 09 300x203 MSI : H55M E33  [Review]   ในส่วนของชิปเสียงควบคุมด้วยก้ามปู Realtek
ALC889 เป็น HD Audio 7.1
และในส่วนของระบบ LAN ถูกคุมโดย
Realtek 8111ตัวสล๊อตภายในที่มีมาให้เป็น
PCI-E 16x 1 ช่อง
PCI-E 1x 2 ช่อง
และ PCI แบบดั้งเดิม  1 ช่อง
  .

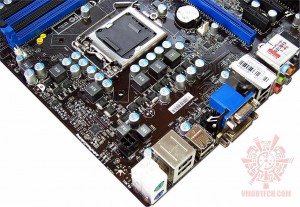

msi h55m e33 10 300x207 MSI : H55M E33  [Review]   ภาคจ่ายไฟข้างๆ CPU จำนวน 4 เฟส
และคาปาซิเตอร์ทั้งหมดเป็นแบบ Solid
เงามันแวววาว ดูสวยงาม
  .
msi h55m e33 12 300x206 MSI : H55M E33  [Review]   msi h55m e33 11 300x80 MSI : H55M E33  [Review]

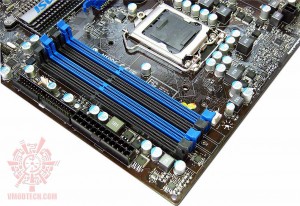

แรมเสียบได้ 4 แถว ใส่ได้สูงสุด 16 GB สนับสนุน
ความเร็วได้ถึง 2133 MHz ในโหมดการ O/C
(แต่ผมไม่มีปัญญาพาไปถึง เอิ้กๆๆ)
รูปแบบการวางสล๊อต วางสลับสีกัน ทำให้การใส่แรม
แบบ Dual Chanel ไม่ต้องอยู่ชิดติดกัน     ดังนั้น
สามารถถ่ายเทความร้อนได้ดีกว่า    โดยเฉพาะถ้าใช้
แรมที่มีตัวฮีทซิงค์หนาๆ  แปะติดอยู่

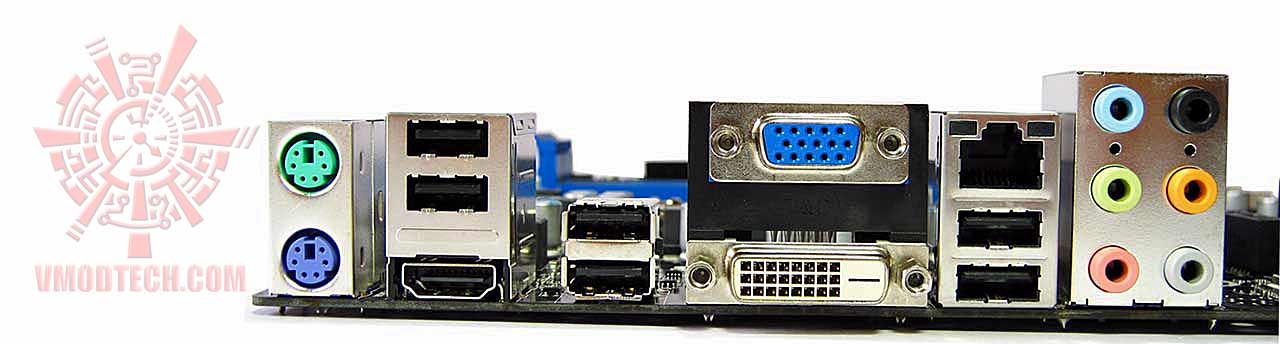

  ช่องเชื่อมต่อด้านหลังให้มาเพียงพอต่อการใช้งาน
ในส่วนของช่อง HDMI, DVI-D และ VGA
3 ช่องเชื่อมต่อนี้ จะมีสัญญาณภาพออก
ก็ต่อเมื่อเราใช้ CPU ที่มี GPU Core
ภายในเท่านั้นน่ะครับ

msi h55m e33 14 720x540 MSI : H55M E33  [Review]

msi h55m e33 15 720x484 MSI : H55M E33  [Review]

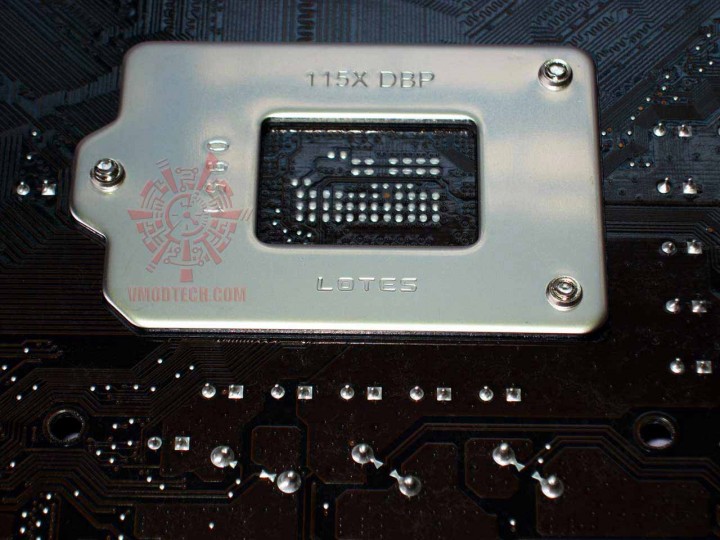

2 ภาพ  ด้านบนมั่นใจได้ว่า  บอร์ดฯ ล๊อตนี้ไม่ต้องคอยแง้มดู Socket และดมกลิ่นฯ เหมือนของท่าน leim ให้เสียวอารมณ์เล่น อิอิ กำ…  เพราะมันหันมาคบ  LOTES Socket แล้ว  ตัวกรอบของ Socket ตัวนี้ สามารถออกแรงกดตัว CPU ให้สัมผัสกับ Pins grid ได้อย่างสม่ำเสมอในทุกๆ จุดของตัว CPU…ใช้แล้วสบายใจ  ไม่ต้องคอยหวั่นแม้วันอัดมากๆ  เง้อ !!!
