บทนำ & กล่องบรรจุภัณฑ์

สวัสดีครับ,  _/|_  วันนี้ขอขยับพื้นที่รีวิวฮาร์ดแวร์ฯ ซัก 1 ชิ้น  หลังจากห่างหายไปช่วงเวลาหนึ่ง  ห้วงเวลานี้กระแส CPU 6 คอร์ บน AMD  แรงจัด จนแทบจะทำให้ลืมๆ  CPU ซีรีย์ i ของทาง Intel ไปบ้าง จากคนที่เคยมี CPU ซีรีย์ i ก็แอบปันใจไปให้ CPU ตัวใหม่ 6 คอร์ ของทาง AMD จนถึงขนาดต้องเซ้งของเดิมที่มีก็เห็นกันเยอะ  เป็นธรรมดาของใหม่ก็ย่อมน่าสนใจกว่าของเก่าที่มี…รอบนี้ผมได้  H55M-E33 เป็นเมนบอร์ดฯ ตัวเล็ก ซ๊อกเกต 1156 ของทาง MSI  มาลอง  ซึ่งบอร์ดฯ ตัวนี้รองรับเฉพาะ CPU ของฝั่ง Intel ได้เท่านั้น CPU ของทาง AMD ไม่สามารถใส่ได้น่ะครับ  เง้อ !! อิอิกำ  เอ้า…เรามาดูกันว่าบอร์ดฯ ตัวนี้ มันพอจะทำอะไรได้บ้าง เริ่มจากกล่องใส่ทรงสี่เหลี่ยมจตุรัส  มาในโทนสีขาวขลิบสีน้ำเงิน สวยงามสะอาดตา  แค่เห็นกล่องฯ ก็ดูดีน่าใช้งานยิ่งนัก  รายละเอียดหน้ากล่อง-หลังกล่องบอกมาครบทุกเม็ด  อ่านจบแล้วได้รายละเอียดครบครัน  จนต้องรีบล้วงกระเป๋าควักสตางค์ซื้อในทันที   : )
msi h55m e33 01 720x554 MSI : H55M E33  [Review]
msi h55m e33 02 720x554 MSI : H55M E33  [Review]

msi h55m e33 05 720x604 MSI : H55M E33  [Review]

เปิดกล่องฯ ออกมาเจอสายสัญญาณ SATA  สีแดง 2 เส้น, แผงหลัง I/O 1 อัน, คู่มือการใช้งาน พร้อมแผ่นพับ, แผ่น Driver 1 แผ่น และที่สำคัญขาดไม่ได้เลย  ในตัวกล่องฯ ต้องมีเมนบอร์ดฯ ด้วย 1 ตัว  เง้อ !!!  อิอิกำ

msi h55m e33 06 720x655 MSI : H55M E33  [Review]

ตัวแผงวงจรบน บอร์ดฯ เป็นสีน้ำตาลเข้ม ตัดกับสล๊อตสีดำ-น้ำเงิน  ผมว่าโทนสีนี้ก็ดูดุดันดีเหมือนกัน  ตัวคาปาซิเตอร์ทั้งหมดเป็นแบบ solid แวววับทุกตัวอยู่บนบอร์ดฯ ดูแล้วโปรยิ่งนัก  บนตัวบอร์ดฯ มีจุดให้เสียบพัดลม 3 จุด เป็นของ CPU 1 จุด และ 2 จุดที่เหลือสำหรับพัดลมระบายอากาศทั่วไป

msi h55m e33 07 300x186 MSI : H55M E33  [Review] msi h55m e33 08 300x122 MSI : H55M E33  [Review]
จุด เสียบสายเปิด-ปิด, สายไฟสัญลักษณ์ต่างๆ ของ
บอร์ดฯ ตัวนี้ไม่มีคีย์สีติดมาให้ มือใหม่อาจยุ่งยาก
ในการเสียบ    และอาจต้องพึ่งพาคู่มือในการติดตั้ง
ในส่วนของสวิตท์สีแดงที่เห็น    ถือเป็นไฮไลท์ของ
ทาง MSI ซึ่งเรียกว่า Easy O/C Switch
มันเป็นสวิตท์ที่ใช้เพื่อเพิ่มความเร็วให้กับตัว CPU
โดยมันจะเพิ่มความเร็วได้ 3 ระดับ   สามารถเพิ่ม
ความเร็วเป็น 10% 15% หรือ 20%
  ช่อง SATAII ให้มา 6 ช่อง ควบคุมโดย Intel
H55 Chipset รูปแบบการจัดวางทำมาทั้งแบบ-
แนวนอน และแนวตั้ง
  .
msi h55m e33 09 300x203 MSI : H55M E33  [Review]   ในส่วนของชิปเสียงควบคุมด้วยก้ามปู Realtek
ALC889 เป็น HD Audio 7.1
และในส่วนของระบบ LAN ถูกคุมโดย
Realtek 8111ตัวสล๊อตภายในที่มีมาให้เป็น
PCI-E 16x 1 ช่อง
PCI-E 1x 2 ช่อง
และ PCI แบบดั้งเดิม  1 ช่อง
  .
msi h55m e33 10 300x207 MSI : H55M E33  [Review]   ภาคจ่ายไฟข้างๆ CPU จำนวน 4 เฟส
และคาปาซิเตอร์ทั้งหมดเป็นแบบ Solid
เงามันแวววาว ดูสวยงาม
  .
msi h55m e33 12 300x206 MSI : H55M E33  [Review]   msi h55m e33 11 300x80 MSI : H55M E33  [Review]
แรมเสียบได้ 4 แถว ใส่ได้สูงสุด 16 GB สนับสนุน
ความเร็วได้ถึง 2133 MHz ในโหมดการ O/C
(แต่ผมไม่มีปัญญาพาไปถึง เอิ้กๆๆ)
รูปแบบการวางสล๊อต วางสลับสีกัน ทำให้การใส่แรม
แบบ Dual Chanel ไม่ต้องอยู่ชิดติดกัน     ดังนั้น
สามารถถ่ายเทความร้อนได้ดีกว่า    โดยเฉพาะถ้าใช้
แรมที่มีตัวฮีทซิงค์หนาๆ  แปะติดอยู่
  ช่องเชื่อมต่อด้านหลังให้มาเพียงพอต่อการใช้งาน
ในส่วนของช่อง HDMI, DVI-D และ VGA
3 ช่องเชื่อมต่อนี้ จะมีสัญญาณภาพออก
ก็ต่อเมื่อเราใช้ CPU ที่มี GPU Core
ภายในเท่านั้นน่ะครับ

msi h55m e33 14 720x540 MSI : H55M E33  [Review]

msi h55m e33 15 720x484 MSI : H55M E33  [Review]

2 ภาพ  ด้านบนมั่นใจได้ว่า  บอร์ดฯ ล๊อตนี้ไม่ต้องคอยแง้มดู Socket และดมกลิ่นฯ เหมือนของท่าน leim ให้เสียวอารมณ์เล่น อิอิ กำ…  เพราะมันหันมาคบ  LOTES Socket แล้ว  ตัวกรอบของ Socket ตัวนี้ สามารถออกแรงกดตัว CPU ให้สัมผัสกับ Pins grid ได้อย่างสม่ำเสมอในทุกๆ จุดของตัว CPU…ใช้แล้วสบายใจ  ไม่ต้องคอยหวั่นแม้วันอัดมากๆ  เง้อ !!!

————————————————–

ราย ละเอียดสเปค (จากผู้ผลิต…)
msi features 720x379 MSI : H55M E33  [Review]

msi specifications MSI : H55M E33  [Review]

————————————————–

ระบบ ทดสอบ & BIOS Config

ระบบทดสอบ และอุปกรณ์แวดล้อม  เป็นอุปกรณ์เดิมๆ ที่เคยใช้ทุกครั้ง  ในส่วนของเมนบอร์ดฯ ตัวทดสอบ ได้รับความอนุเคราะห์จากท่าน Tumza @DCOM ให้หยิบยืมมา  บรรยากาศการทดสอบอยู่ในห้องแอร์ ควบคุมอุณหภูมิประมาณ 27-28 องศาC  ดูแล้วอาจไม่แมน  เพราะใช้ห้องแอร์  ช่วงนี้ไม่ไหวจริงๆ  อากาศร้อน เหงื่อไหลไคลย้อย ตามข้อพับ ง่ามขา และร่องก้น ดีไม่ดีขี้กลากขึ้นตามที่ลับ และที่แจ้ง อาจต้องแวะไปหาคลินิกหมอแพนฯ  ค่ายารักษาโรคผิวหนังอาจแพงกว่าค่าไฟ  อิอิกำ !!!

“ยอมเปิดแอร์ แม้ไม่แมนยังดีกว่า         มีเชื้อราขี้กลากขึ้นตามง่ามขา
แอร์เย็นเย็นนั่งบายใจไม่ต้องมา         เอ่ยวาจาอ้างโน่นนี่ว่าไม่แมน”

ระบบทดสอบ
CPU Intel Pentium G6950
CPU Cooling Prolimatech Megahalem (Fan 2700 rpm)
Motherboard MSI H55M-E33 (Bios: v1.5) Support by : Tumza @DCOM
Memory G.Skill F3-12800CL8D-4GBTD
VGA Asus ATi HD3870 x2
Harddisk Samsung Spinpoint F1 1TB
Power Supply Tagan BZ800 (800w)
Air Condition LG 9500BTU   @ 27c-28c
O/S Windows 7 Ultimate x86

system test 720x540 MSI : H55M E33  [Review]

หน้า BIOS  จะเปิด-จะปิดอะไร  รายละเอียดตามที่เห็นเลย  ผมทำได้เท่านี้แหละครับ  BIOS v1.5  ตัวที่ใช้ตอนนี้   มันอาจมีเหวอๆ  บ้างๆ เวลาโดนลากหนักๆ  มันไม่ค่อยจะยอมจำค่า Config ของแรมที่เราเซตไว้  ปัญหาคือ  หลังจากปิดเครื่องไปแล้ว กลับมาเปิดใหม่  มันไม่สามารถ POST ระบบได้  ลองไล่หาดู  ปรากฎว่าสาเหตุมาจากตัว BIOS มันดันไปเปลี่ยนค่า Config ของแรมที่เราตั้งไว้ ให้แน่นขึ้นกว่าเดิมที่เราตั้งไว้มาก  เลยเปิดไม่ติด  ต้องกลับไปเปลี่ยนค่าใหม่จึงจะสามารถบูทได้  อาจมีรำคาญบ้างเหมือนกันในจุดนี้   คงต้องรออานิสงค์จาก BIOS ตัวใหม่กว่านี้ แล้วอาการที่ว่าอาจดีขึ้นก็ได้ ครับ  : )   ในส่วนของ Profile สามารถเก็บค่าได้ 6 ค่า  ก็ถือว่าสะดวกพอสมควรตรงจุดนี้สำหรับคนที่ชื่นชอบการ O/C   ไม่ต้องคอยมานั่งจด และไล่ใหม่  เมื่อ O/C แล้วระบบค้าง ค่าต่างๆ ที่ Config ไว้หายหมดเกลี้ยง !!!

bios 01 720x540 MSI : H55M E33  [Review]

bios 02 720x540 MSI : H55M E33  [Review]

bios 03 720x540 MSI : H55M E33  [Review]

bios 04 720x540 MSI : H55M E33  [Review]

bios 05 720x540 MSI : H55M E33  [Review]
bios 06 720x540 MSI : H55M E33  [Review]

bios 07 720x540 MSI : H55M E33  [Review]

————————————————–

EVEREST Information

1 201x21 0165v 80298821everestinfomotherboard 720x699 MSI : H55M E33  [Review]

2 201x21 0165v 80298821everestinfonorth bridge1 645x720 MSI : H55M E33  [Review]

3 201x21 0165v 80298821everestinfonorth bridge2 645x720 MSI : H55M E33  [Review]

4 201x21 0165v 80298821everestinfosouth bridge 720x699 MSI : H55M E33  [Review]

————————————————–

SuperPi 1M & 32M  1 Core  และ  HyperPI 32M  2 Cores

ความเร็วที่ใช้  กับเวลาที่ได้  มาตรฐาน Intel  3 รายการนี้ ไม่ต้องรอนานเหมือน AMD  เอิ้กๆๆ

5 201x21 0165v 80298821superpi1m32m 720x707 MSI : H55M E33  [Review]

6 201x21 0194v 80298821hyperpi32m 627x720 MSI : H55M E33  [Review]

————————————————–

LinX, PiFast, wPrime 1.55

LinX วิ่ง 20 รอบมาตรฐานพอ  500 รอบ ไม่ไหว  (คาดว่าคงไม่ผ่าน  เอิ้กๆๆ  : )

7 201x21 132v 80298821linx problem size 10000 645x720 MSI : H55M E33  [Review]
8 201x21 0165v 80298821wprime pifast 696x720 MSI : H55M E33  [Review]

————————————————–

Fritz Chess, WinRAR, CPUMark 99 & CrystalMark 2004R3

เง้อ !!! หมากรุก ไม่ถึงหมื่น มีแค่ 2 หัว  ก็คงได้ประมาณนี้  ล่ะครับ !!!

9 201x21 0165v 80298821fritzcpumark99winrar 5805 649 1501 720x653 MSI : H55M E33  [Review]
10 201x21 0165v 80298821crystalmark 189384 720x717 MSI : H55M E33  [Review]

————————————————–
CINEBENCH R10 & R11.5

CPU 2 หัว เหนื่อยหน่อย…สำหรับ Benchmark  2 ตัวนี้ ลากบ้างพองามอาจมีปาดหน้าหลายหัวบางตัวที่วิ่งเดิมๆ ได้บ้าง ครับ !!!

11 201x21 0165v 80298821cinebench r10 670x720 MSI : H55M E33  [Review]
12 201x21 0165v 80298821cinebench r115 720x677 MSI : H55M E33  [Review]

————————————————–

Lavalys EVEREST

ตัวนี้รูดดูกันยาวๆ  เลยครับ  go go go …

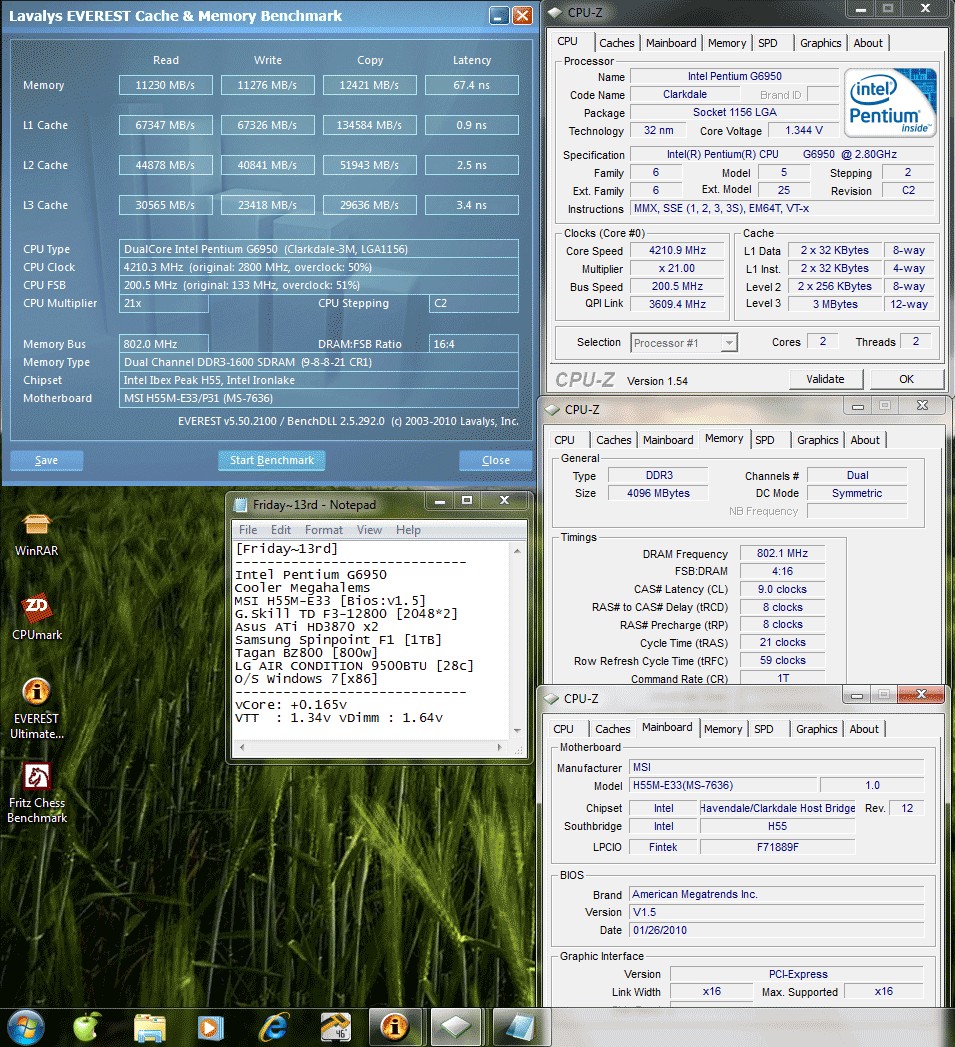

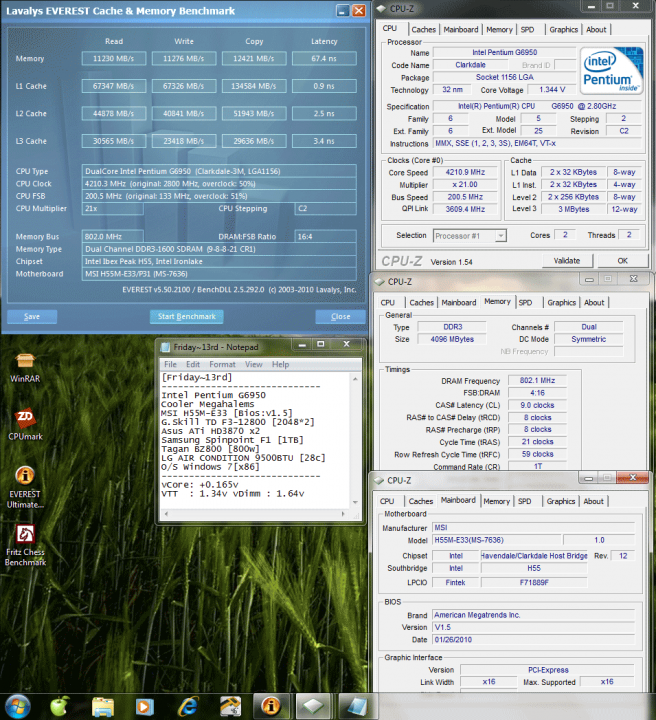

13 201x21 0165v 80298821everestcachememory 656x720 MSI : H55M E33  [Review]

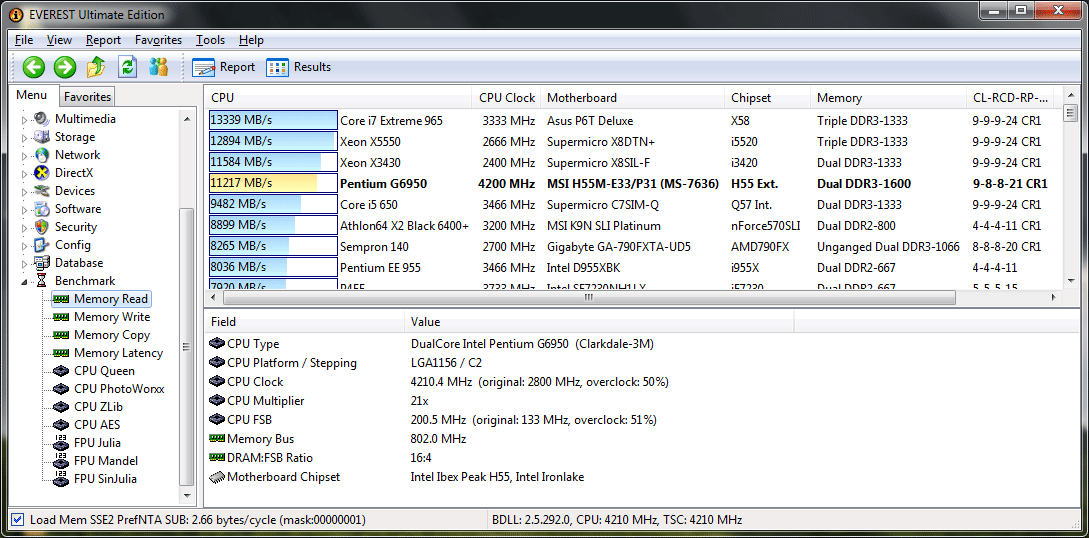

14 201x21 0165v 80298821everestmemory read 11217 720x355 MSI : H55M E33  [Review]

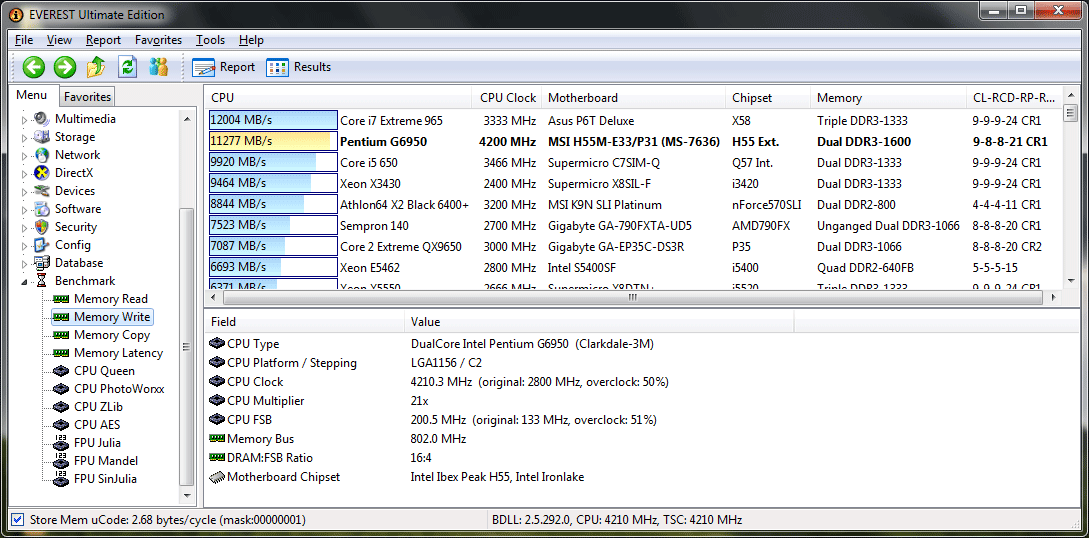

15 201x21 0165v 80298821everestmemory write 11277 720x355 MSI : H55M E33  [Review]

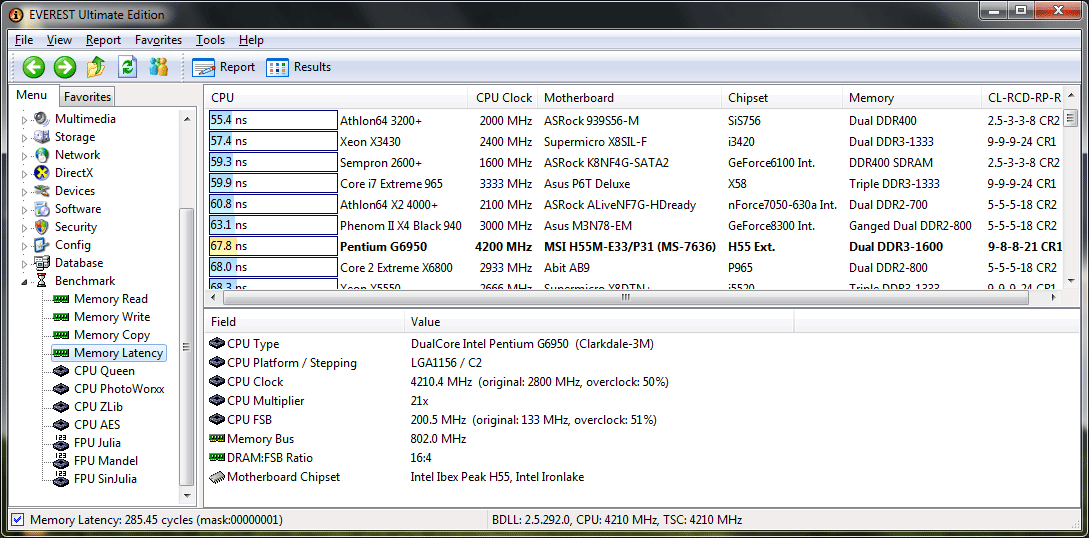

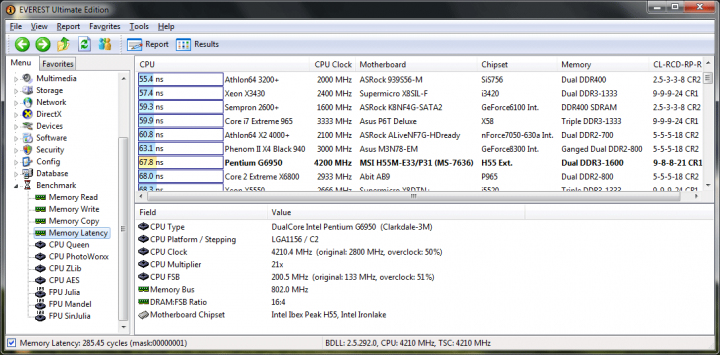

17 201x21 0165v 80298821everestmemory latency 678 720x355 MSI : H55M E33  [Review]

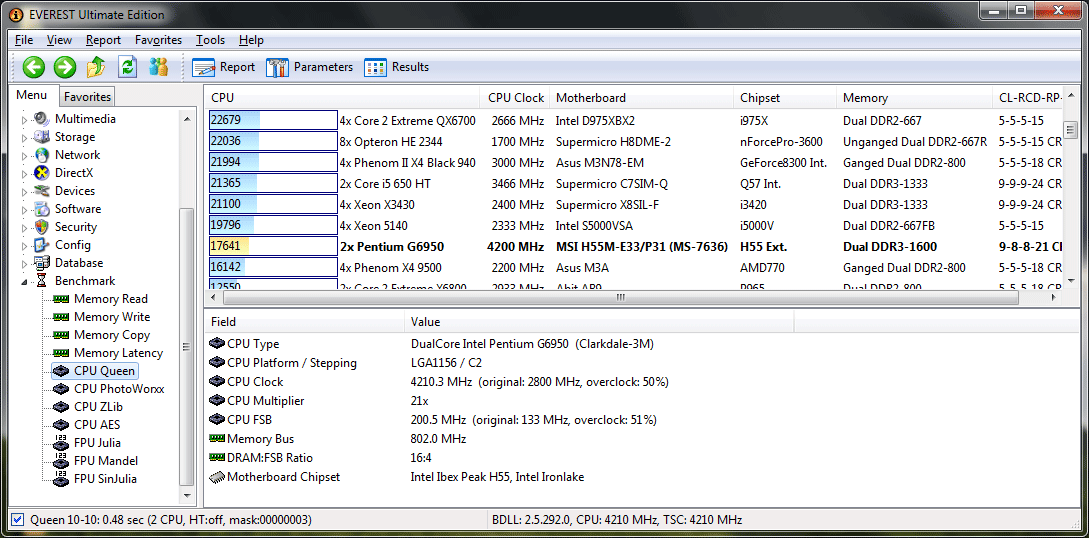

18 201x21 0165v 80298821everestcpu queen 17641 720x355 MSI : H55M E33  [Review]

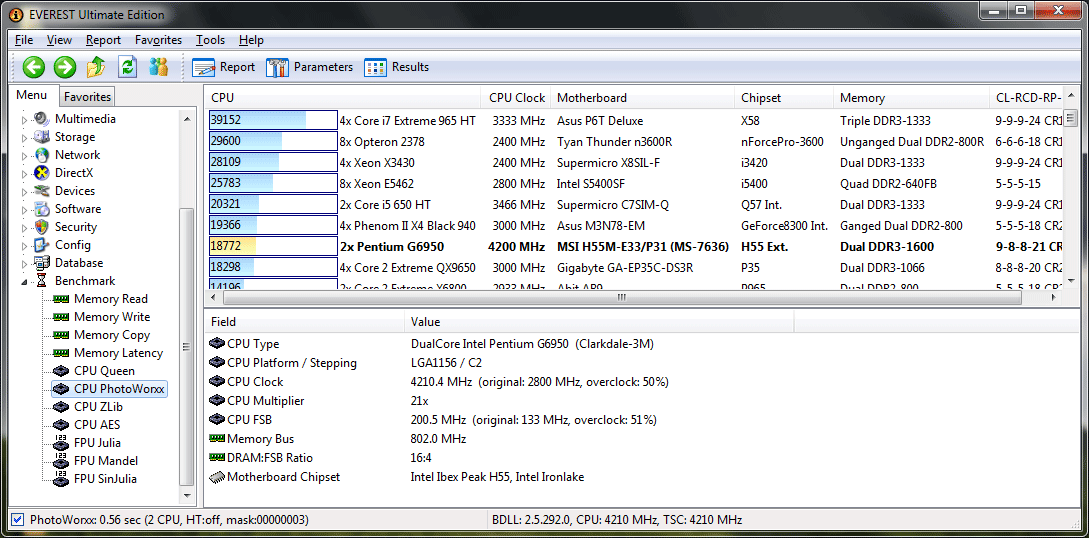

19 201x21 0165v 80298821everestcpu photoworxx 18772 720x355 MSI : H55M E33  [Review]

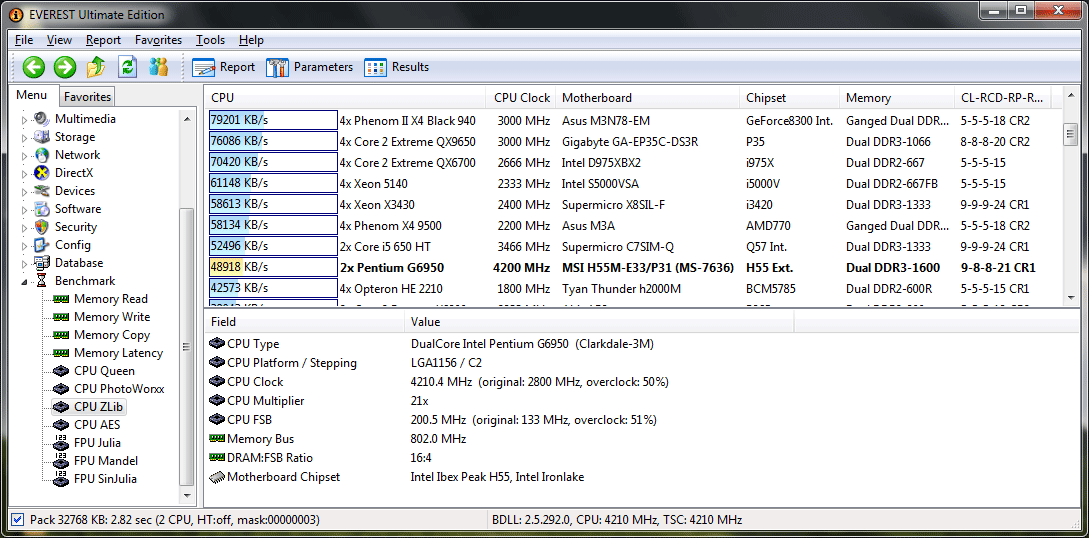

20 201x21 0165v 80298821everestcpu zlib 48918 720x355 MSI : H55M E33  [Review]

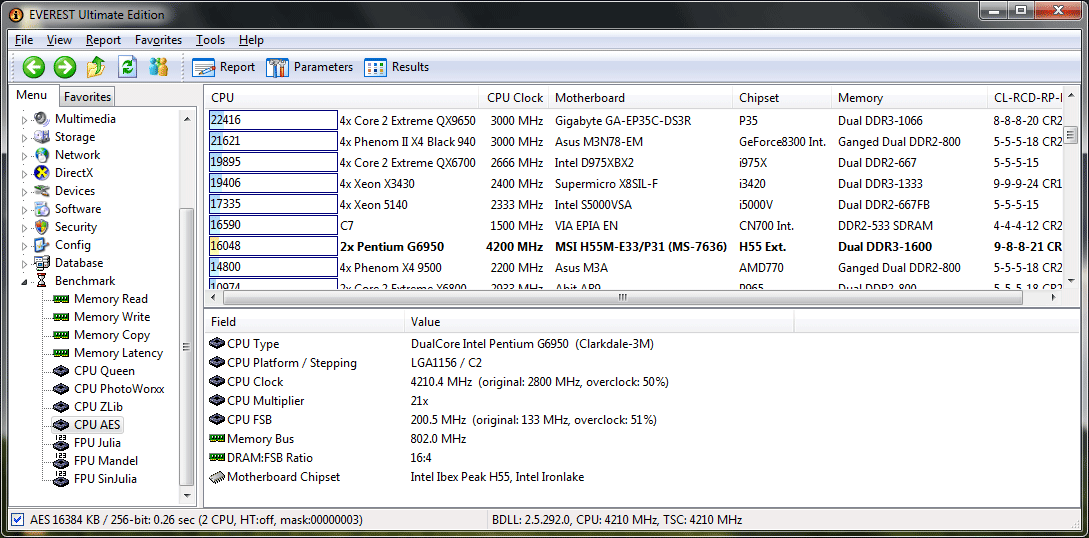

21 201x21 0165v 80298821everestcpu aes 16048 720x355 MSI : H55M E33  [Review]
22 201x21 0165v 80298821everestfpu julia 8302 720x355 MSI : H55M E33  [Review]

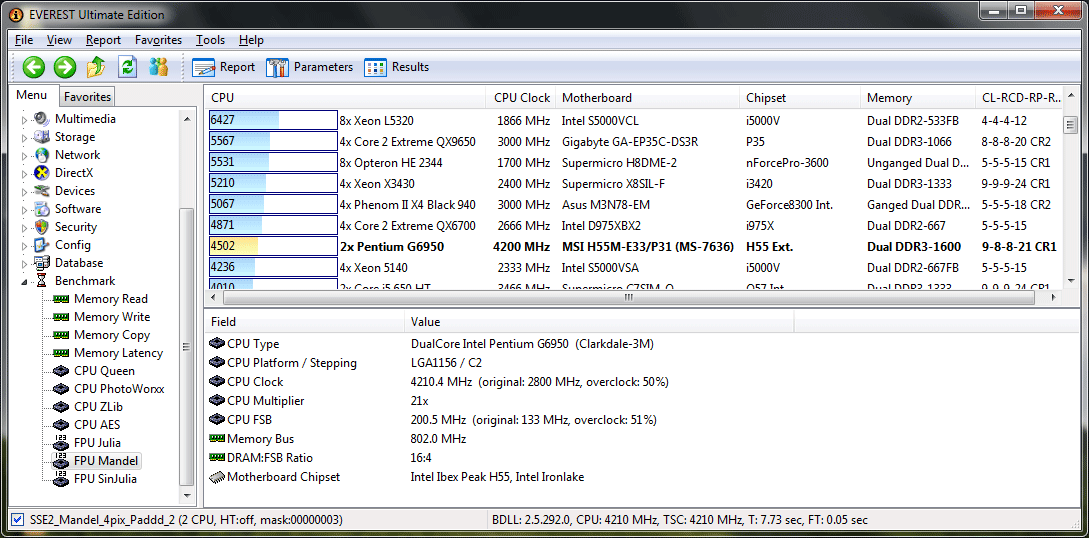

23 201x21 0165v 80298821everestfpu mandel 4502 720x355 MSI : H55M E33  [Review]

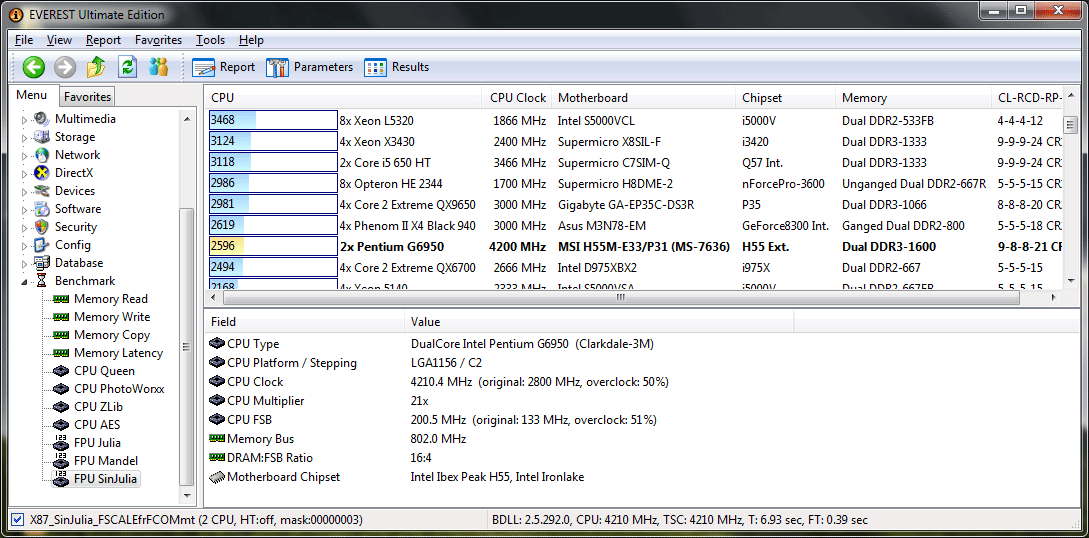

24 201x21 0165v 80298821everestfpu sinjulia 2596 720x355 MSI : H55M E33  [Review]

————————————————–

Video Convert

ลองแปลงไฟล์ดูว่ามันต้องนั่งรอนานแค่ไหน  เง้อ !!!  เข้าใจเลยครับ  ถ้าระบบไม่แรงจริงๆ  นั่งรอไปเหอะ !!!  แปลงแผ่น DVD9 เป็น DVD5 กับ Easy DVD Shrink ข้อมูลต้นทาง 7.8 GB กินเวลาไป 18.21 นาที  และลองแปลงไฟล์  *.mkv ความยาวหนัง 1.56.28 ชม. เป็นไฟล์ *.MP4 กับ 4EasySoft Total Video Converter กินเวลาไปประมาณ 1 ชม. 6 นาที  เง้อ !!!   นั่งรอกันเหงือกแห้งเลย

25 201x21 0165v 80298821vdoconvert dvd9todvd5 1821 718x720 MSI : H55M E33  [Review]

26 201x21 0165v 80298821vdoconvert mkvtomp4 10654 720x605 MSI : H55M E33  [Review]

————————————————–

3DMark 2003, 2005 & 2006

แรงแบบ จิ้มลิ้มเหลือเกิน  ครั้นจะ ‘06 มั้ยสาดดดดด  กับลุงเชน  ก็คงไม่ไหว

27 201x21 0165v 802988213d2k3 67825 720x714 MSI : H55M E33  [Review]

28 201x21 0165v 802988213d2k5 29997 720x702 MSI : H55M E33  [Review]
29 201x21 0165v 802988213d2k6 18231 720x652 MSI : H55M E33  [Review]

————————————————–

Crysis & Crysis Warhead : Game Benchmark

Crysis  เกมส์อมตะ โคตรกินสเปค การ์ดจอฯ แม้จะเก่าไปหน่อย กับสเปคนี้  แต่ก็ยังพอถูไถได้  เอิ้กๆๆ

30 201x21 0165v 80298821games crysisveryhighnoaa 2429 720x668 MSI : H55M E33  [Review]
31 201x21 0165v 80298821games crysiswhenthusiastnoaa 2534 682x720 MSI : H55M E33  [Review]

————————————————–

DIRT2  : Game Benchmark

HD3870 x2  ถึงไม่มี DX11 ติดตัวมาแต่กำเนิด  ก็เล่นได้สบายมาก

32 201x21 0165v 80298821games dirt2 562 703x720 MSI : H55M E33  [Review]

————————————————–

Heaven Benchmark v2.0

ขอลอง DX11 กับ Benchmark ตัวนี้ปรับสุดหมด  FPS เฉลี่ย  เห็นแล้วน่าสงสารการ์ดฯ รุ่นเก่าจริงๆ  เอิ้กๆๆ

33 201x21 0165v 80298821games heaven20 102 678x720 MSI : H55M E33  [Review]

————————————————–

msi layout 300x240 MSI : H55M E33  [Review]

บทสรุป  :

ป้ายสุดท้ายก่อนจบแล้วครับ  บอร์ดฯ ตัวนี้ ก็เป็นอีกหนึ่งตัวเลือกสำหรับนักลงทุนเบี้ยน้อย หอยน้อย  ที่ริอาจคบกับ ซีรีย์ i บน Socket 1156 ของทาง Intel  รูปร่างหน้าตาของเจ้า MSI H55M-E33 นี้  ทรรศนะของผมมองว่าหน้าตาของมันสวยงามเลยทีเดียว  สีสันที่ให้ลงบนบอร์ดฯ  ออกโทนขรึมๆ  ดูดุดันนิดๆ ดูไปแล้วอาร์ต ดีเหมือนกัน  อิอิ  ถ้าเอาไปใส่กับเคสฝาข้างใส  ที่สามารถโชว์สรีระภายในได้  ก็ดูดีไม่ขี้เหร่  ในส่วนของลูกเล่น (พ่ออดเล่น) ที่มีให้บนบอร์ดฯ เช่น Easy O/C Switch ก็สามารถทำให้มือใหม่ที่ยังไม่สันทัดการ O/C จากหน้า BIOS สะดวกขึ้นเป็นกอง  ส่วนมือเก่าที่ฉมังกับหน้า BIOS แล้วก็คงมองข้ามในส่วนนี้ไปได้  หรือให้ถือเสียว่า MSI ให้มาเพื่อย้อนความหลังรำลึกถึงอดีต  สมัยเล่นบอร์ดฯ ยุค Pentium 2 ,3 สมัยก่อนมักจะมี Switch แบบนี้มาให้เพื่อปรับค่า FSB ในการ O/C ก็แล้วกัน 555+
อุปสรรคเล็กน้อย  ที่อาจขัดใจอยู่บ้างกับการใช้งานแบบ O/C ของ บอร์ดฯ ตัวนี้ ก็ยังคงเป็นตัว BIOS ที่ไม่ยอมจดจำค่าในการ Config แรม เมื่อ O/C ในช่วงความเร็วสูง หลังจากปิดเครื่องฯ ไปแล้ว และเมื่อเปิดกลับเข้ามาใหม่  มันดันไปเปลี่ยนให้ค่าในการ Config แรมแน่นขึ้น  จนทำให้ไม่สามารถ POST ระบบผ่านได้ผ่าน  แต่ยังดีที่มันก็ยังยอมให้เรากลับเข้าไปเซตค่าใหม่ได้  โดยที่มันไม่รีเซตค่าต่างๆ ให้หายไปด้วย  ปัญหาตรงจุดนี้อาจต้องรอ BIOS ตัวใหม่ๆ ในอนาคต ซึ่งอาจแก้ปัญหาได้แล้ว  ก็จะทำให้ตัวบอร์ดฯ ดูสมบูรณ์แบบขึ้นอีก…เหนื่อยแล้ว   จบก่อนแบบดื้อๆ แล้วกัน  โอกาสหน้าค่อยว่ากันใหม่ ….. : )  สวัสดี…

_/|_
