...สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้ผมก็มีรีวิวทดสอบเมนบอร์ดรุ่นใหม่ล่าสุดที่เปิดตัวกันในวันนี้จากแบรนด์ ASUS แบรนด์ดังคุณภาพเยี่ยมระดับโลกมาให้ท่านได้ชมกันครับกับเมนบอร์ด Intel Z690 ชิปเซ็ตรุ่นใหม่ล่าสุดที่เป็นเมนบอร์ดแพลตฟอร์มของทาง Intel ในซ็อกเก็ต LGA 1700 ที่รองรับซีพียู Intel Alder Lake รุ่นที่ 12 มากันในชื่อรุ่น ASUS ROG STRIX Z690-G GAMING WIFI รุ่นใหม่ใน ROG STRIX ซีรี่ย์ที่ออกแบบมาสำหรับคอเกมส์มิ่งกันโดยเฉพาะเลยครับ ด้วยดีไซน์ที่สวยงามตามสไตล์ ROG ที่ดูดุดันเน้นโทนสีดำสลับด้วยไฟ RGB ที่ชิปเซ็ตและเน้นฟีเจอร์การทำงานที่มากมายคงไม่ต้องบรรยายมากครับกับซีรี่ย์นี้กับจุดเด่นพิเศษที่ให้มาก็คือระบบ Wifi 6E รวมไปถึงบรรดาฮีตซิงค์ระบายความร้อนที่ใหญ่โตทั้งภาคจ่ายไฟ VRM รวมไปถึงชิปเซ็ตและ M.2 ที่คลอบคลุมทั่วเมนบอร์ดเลยครับ

...

...ในส่วนของฟีเจอร์การทำงานนั้นก็จัดเต็มมาให้อย่างครบครันเลยครับไม่ว่าจะเป็นภาคจ่ายไฟแบบ 14+1 DrMos with ProCool II power connector, high-quality alloy chokes และ durable capacitors ที่เน้นประสิทธิภาพบวกเสถียรภาพในการจ่ายไฟได้อย่างนิ่งเยี่ยมรองรับโอเวอร์คล๊อกเต็มรูปแบบ การระบายความร้อนก็คลอบคลุมทั้งบรรดา Integrated I/O cover และ VRM heatsinks รวมไปถึง M.2 heatsinks ให้ทุกช่องกันเลยครับ ฟีเจอร์ช่องเชื่อมต่อก็มี Intel® WiFi 6E (802.11ax) , Intel® 2.5 Gb Ethernet with ASUS LANGuard , HDMI 2.1 and DisplayPort 1.4 output, three M.2 slots, as well as USB 3.2 Gen 2x2 Type-C , ระบบซอฟแวร์ให้ใช้งานก็มี AI Overclocking  AI Noise Cancelation รวมไปถึงการรองรับ DIY ต่างๆ อาทิ M.2 Q-Latch, pre-mounted I/O shield, BIOS FlashBack™ button, และ Clr CMOS button พร้อมรองรับระบบ Aura Sync RGB lighting ที่ให้เบรรดานักม๊อดได้ใช้งานอย่างเต็มรูปแบบ ระบบเสียงจัดเต็มด้วย ALC4080 with Savitech SV3H712 amplifier, ด้วยเทคโนโลยี DTS® Sound Unbound และ Sonic Studio III ให้ได้ใช้งานกันแบบเต็มๆ ครับ เดี๋ยวเราไปชมกันครับว่าประสิทธิภาพของเมนบอร์ด AASUS ROG STRIX Z690-G GAMING WIFI รุ่นใหม่ล่าสุดที่นำมาเสนอให้ท่านได้ชมกันในวันนี้

INTRODUCTION

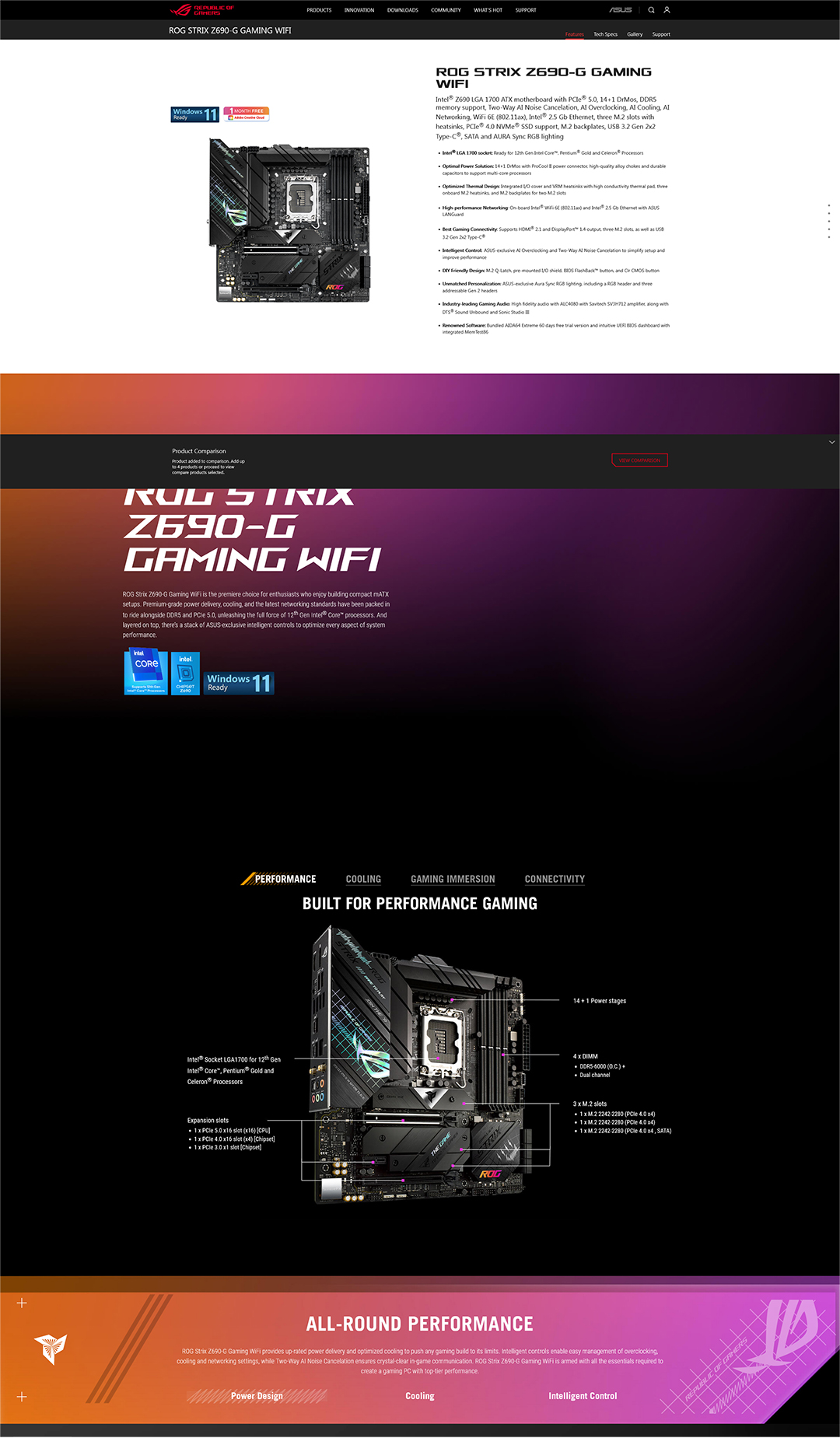

spec

เราไปชมรูปร่างหน้าตาของ ASUS ROG STRIX Z690-G GAMING WIFI กันต่อเลยครับ

ASUS ROG STRIX Z690-G GAMING WIFI Appearance

dsc_9141

ตัวกล่องมาในแนวสีดำตามสไตล์ ROG ซีรี่ย์บอกชื่อรุ่น ASUS ROG STRIX Z690-G GAMING WIFI เอาไว้อย่างชัดเจน

dsc_9148

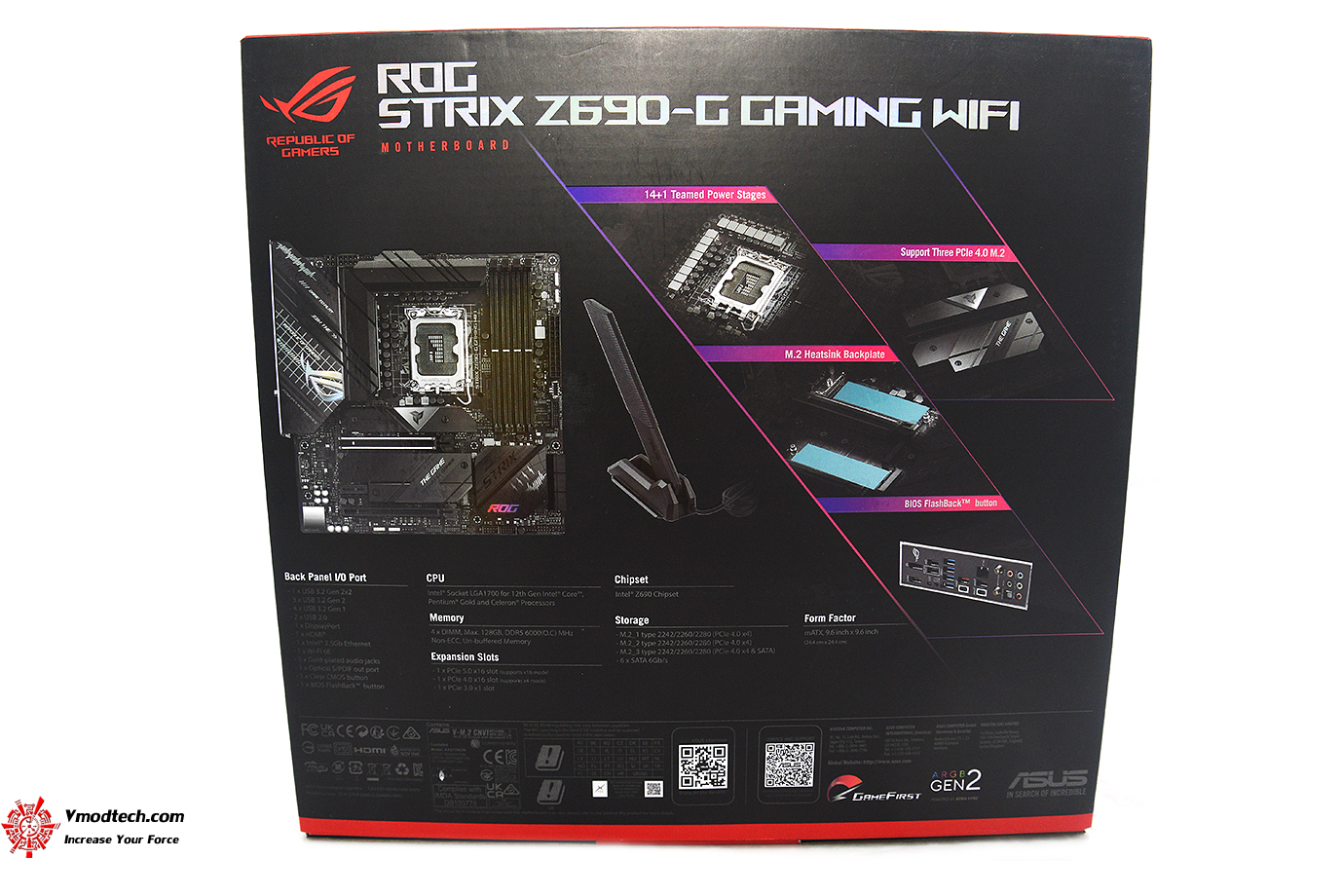

ด้านหลังบอกฟีเจอร์การทำงานต่างๆ เอาไว้ครบถ้วนครับ

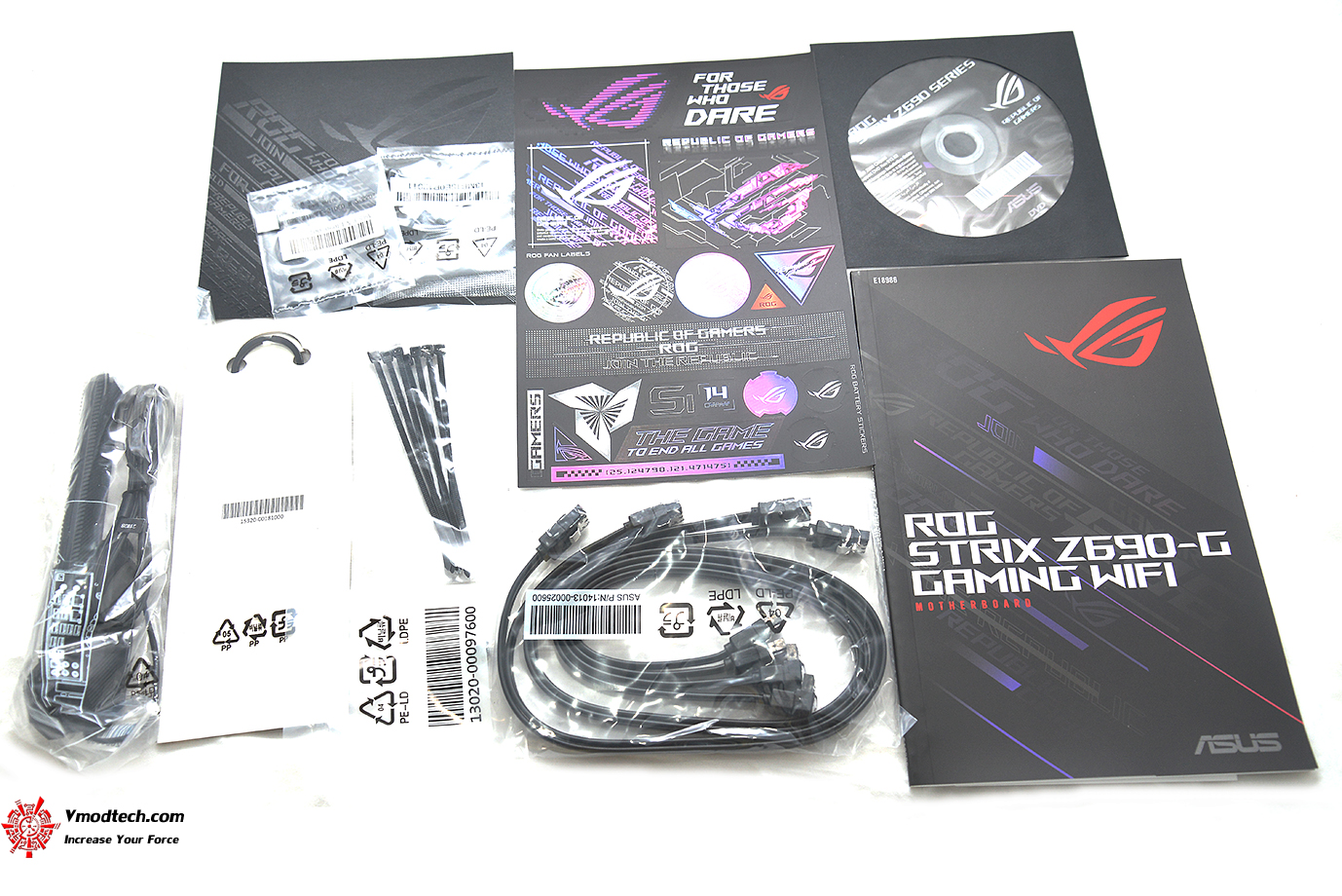

dsc_9155

อุปกรณ์ต่างๆ ประกอบด้วย  Cables 4 x SATA 6Gb/s cables Miscellaneous 1 x ASUS Wi-Fi moving antennas , 1 x Cable ties pack , 1 x M.2 Rubber Package , 1 x M.2 Q-Latch package , 1 x M.2 Q-Latch package for M.2 backplate , 1 x ROG key chain , 1 x ROG Strix stickers , 1 x ROG Strix thank you card Installation Media 1 x Support DVD Documentatio 1 x User manual

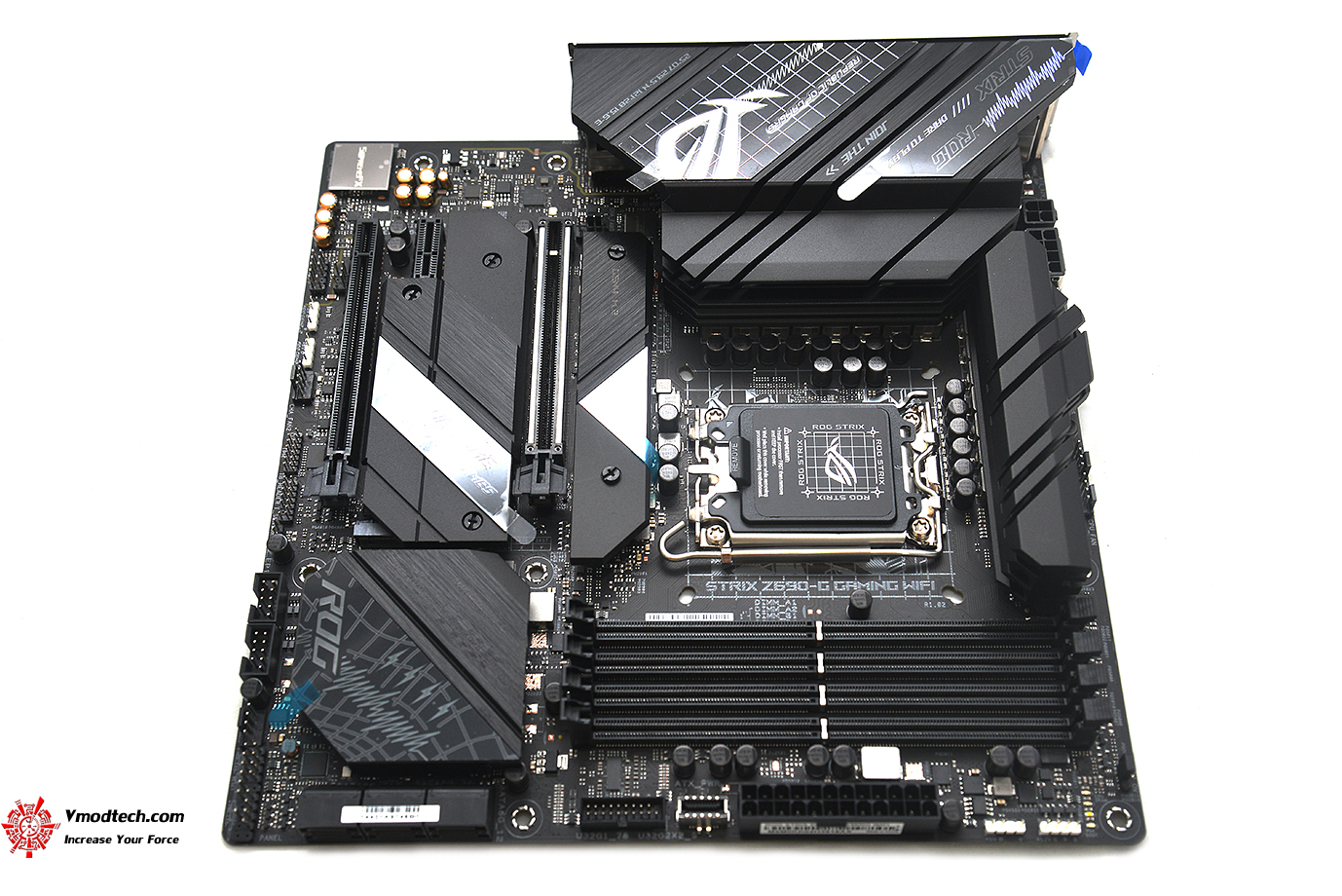

dsc_9161

ตัวเมนบอร์ดดีไซน์ PCB สีดำสนิทสลับด้วยฮีตซิงค์สีดำมีลวดลาย ROG ที่เป็นเอกลักษณ์อันสวยงามครับ

dsc_9172

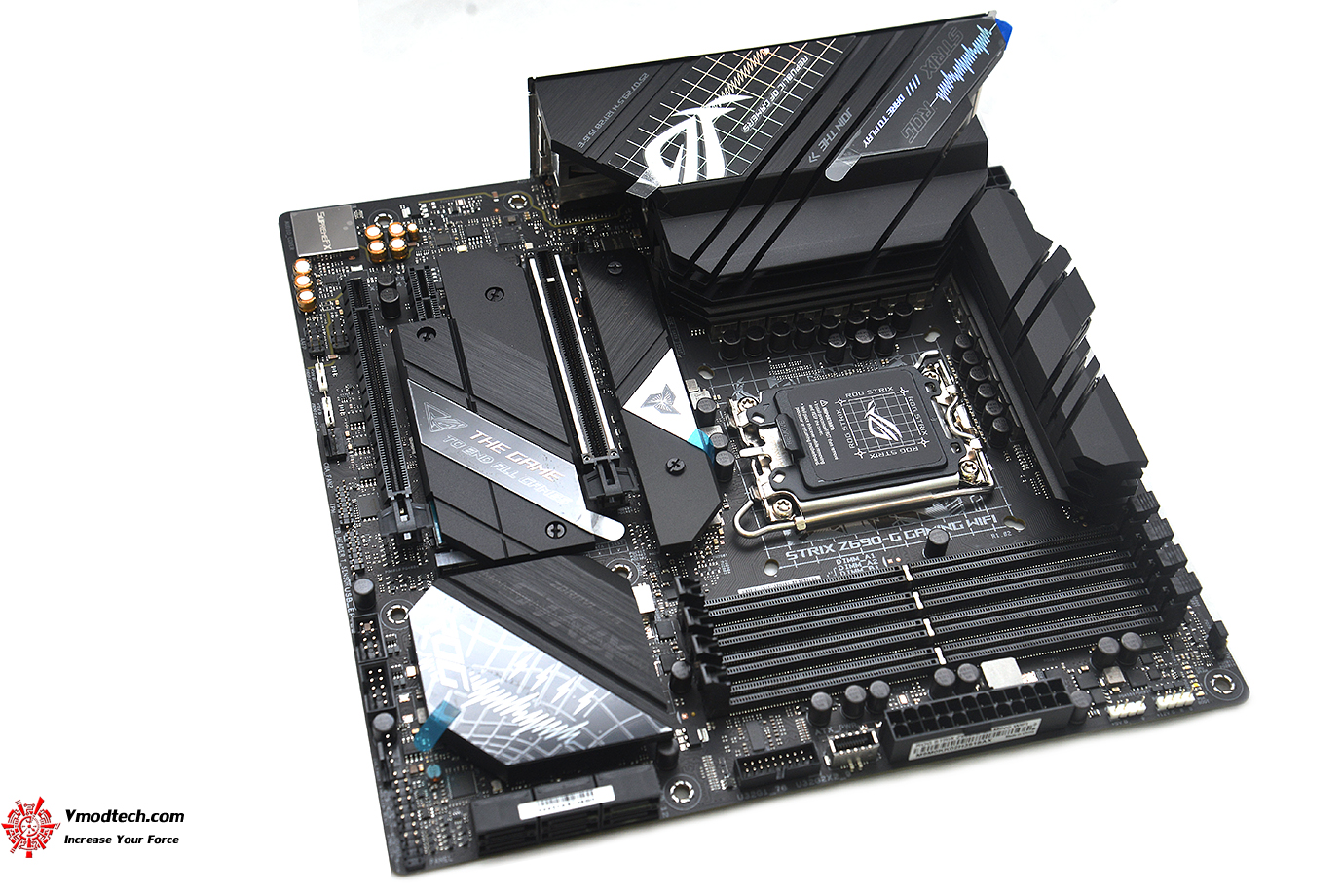

ขนาดเมนบอร์ด microATX 24.4cm x 24.4cm

dsc_9311

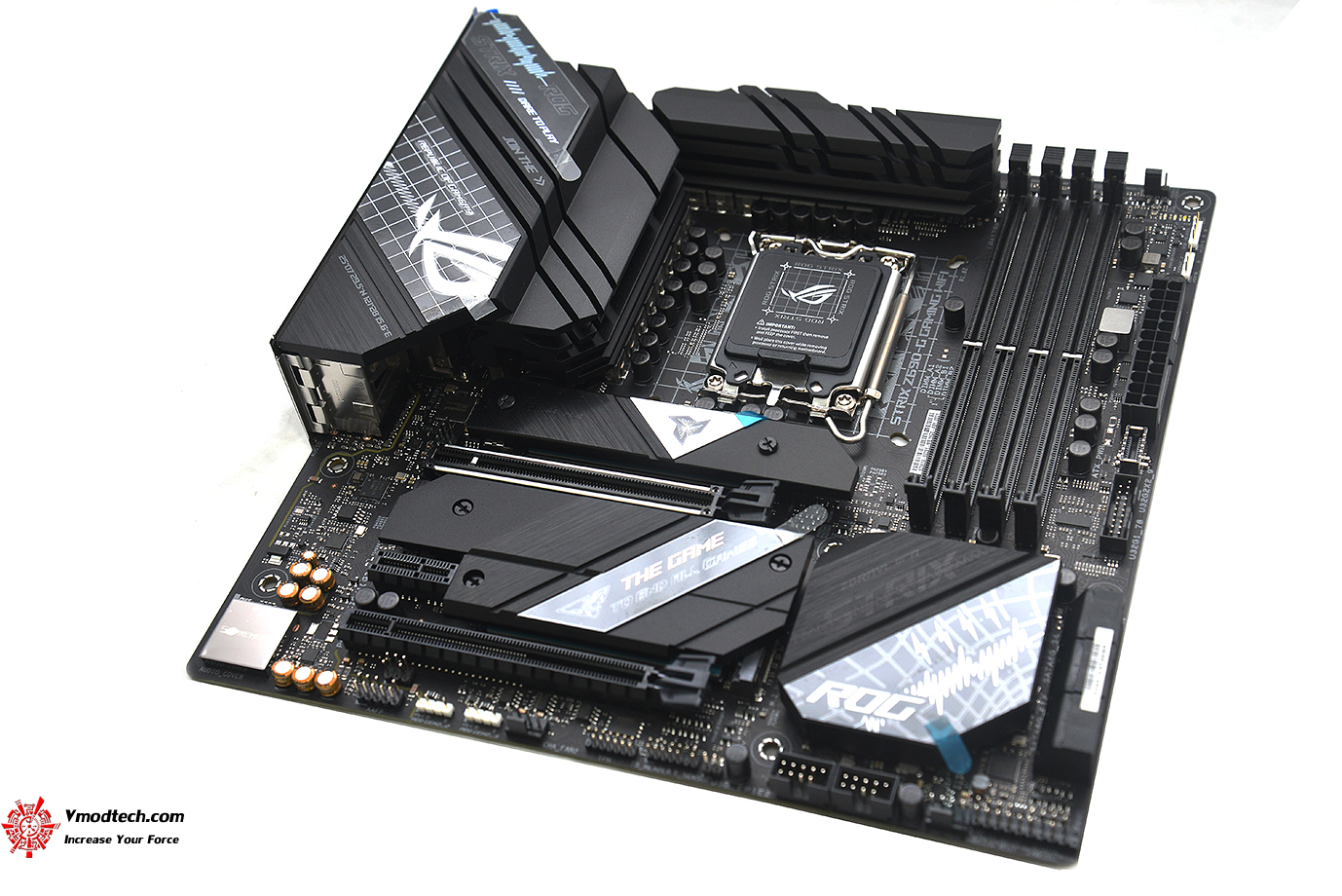

ดีไซน์นั้นสีดำสนิทสวยงามดุดันมีไฟ AURA SYNC RGB ที่สวยงามครับ

dsc_9293

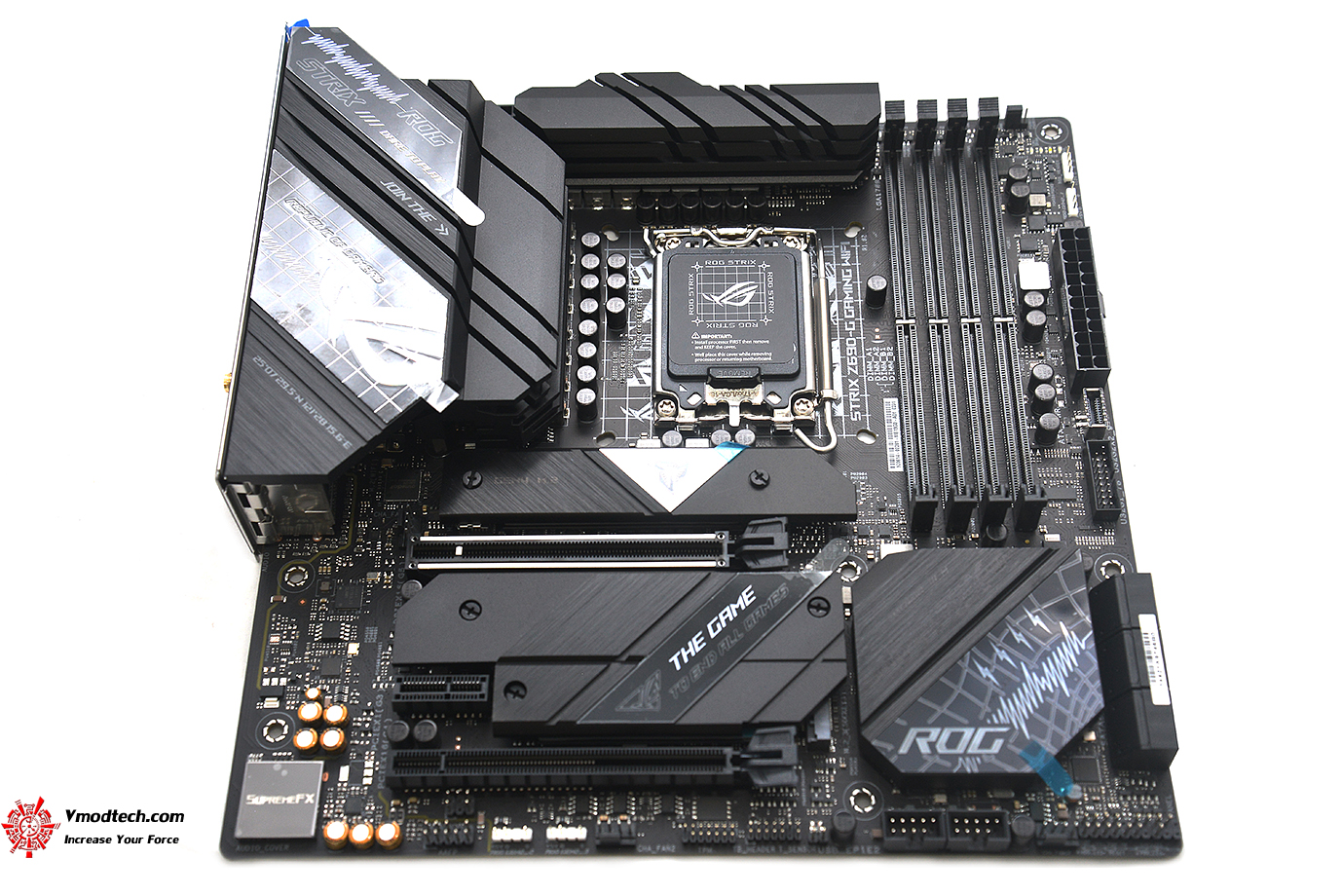

เมนบอร์ด ASUS ROG STRIX Z690-G GAMING WIFI  แม้เป็นเมนบอร์ดเกมส์มิ่งที่เน้นฟีเจอร์เยอะแต่ก็ออกแบบมาให้รองรับการ DIY อย่างครบถ้วนพร้อมใช้งานกันได้สบายๆ ครับ

dsc_9193

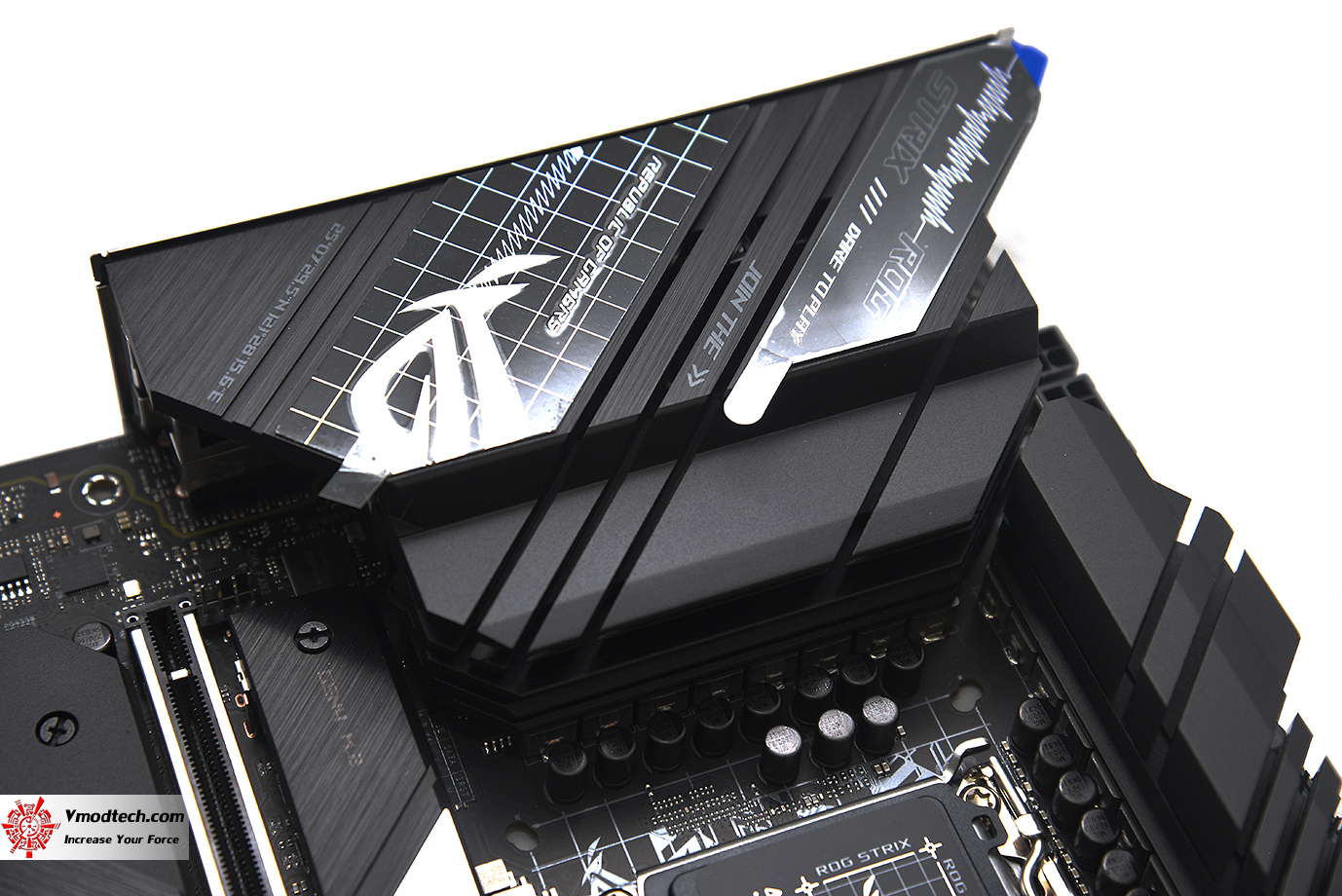

ฮีตซิงค์ภาคจ่ายไฟ VRM ทั้งสองฝั่งเน้นระบายความร้อนอย่างเต็มประสิทธิภาพ

dsc_9306

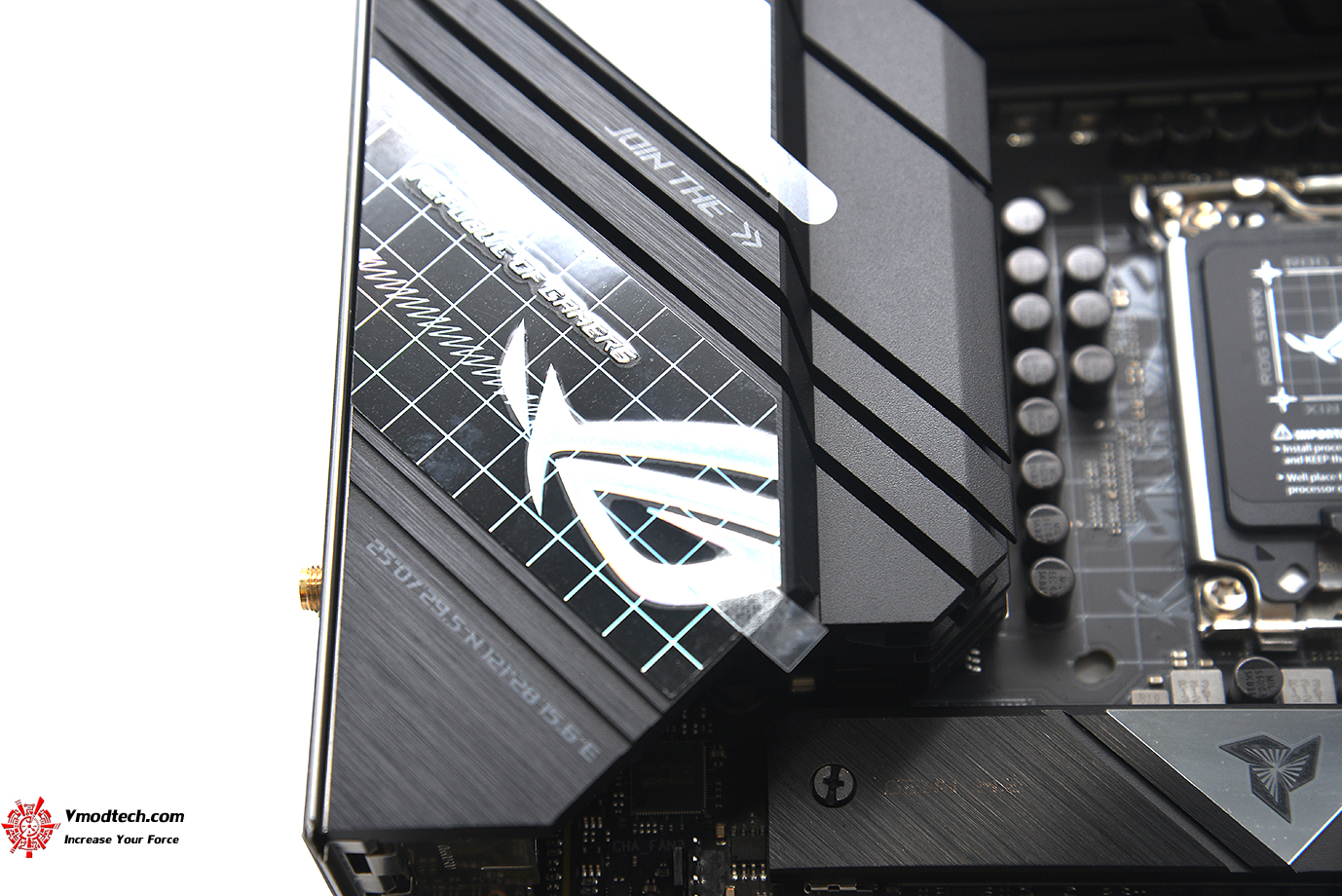

ด้านบน VRM heatsinks มีโลโก้ ROG สวยงามดุดันพร้อมสท้อนแสงสีสรรต่างๆ อีกด้วยครับ

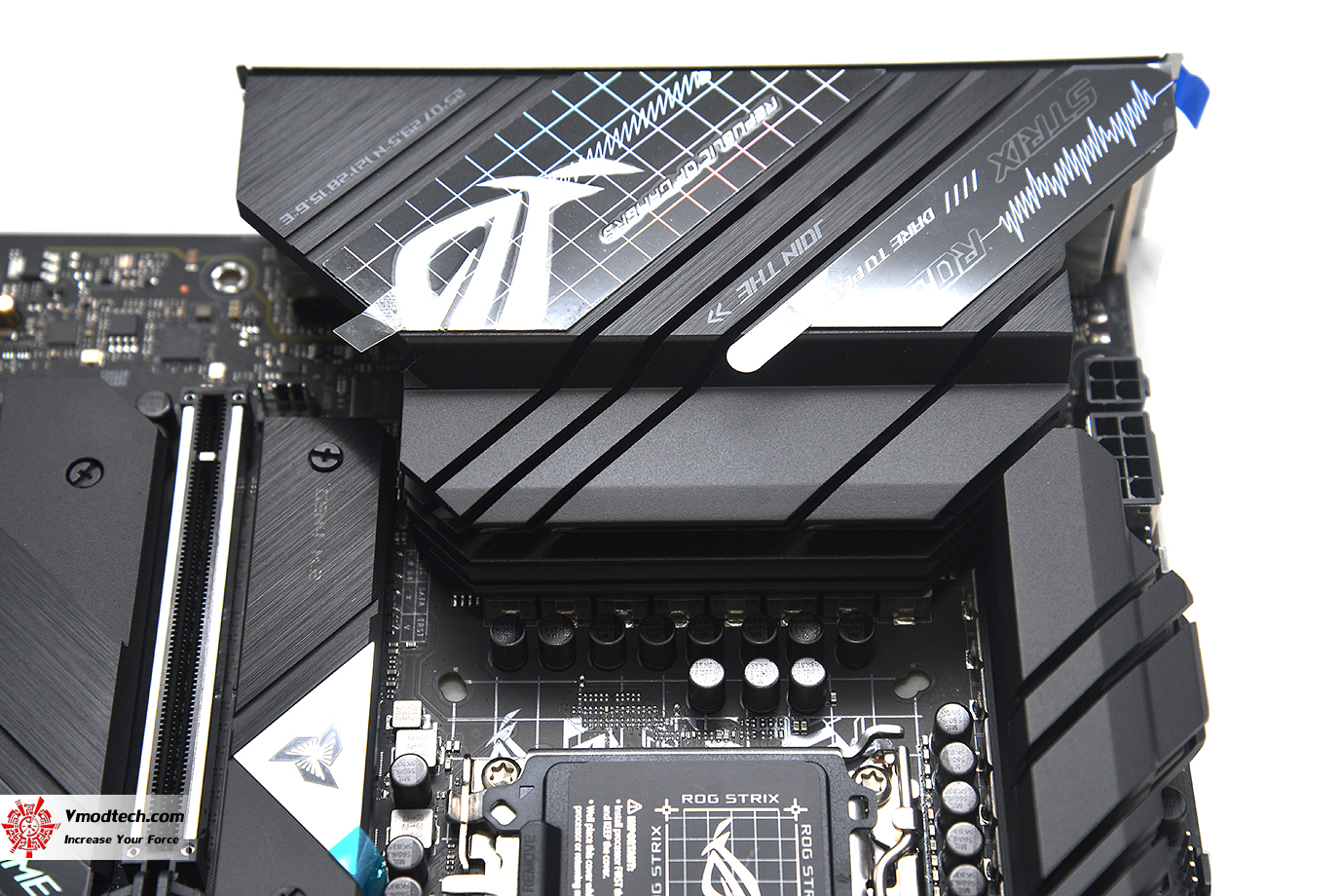

dsc_9188

ด้านบนมีไฟ RGB ที่แสดงผลให้อย่างสวยงามอลังการ ที่มาพร้อมภาคจ่ายไฟแบบ 14+1 DrMos with ProCool II power connector, high-quality alloy chokes และ durable capacitors ที่เน้นประสิทธิภาพบวกเสถียรภาพตลอดการใช้งานครับ

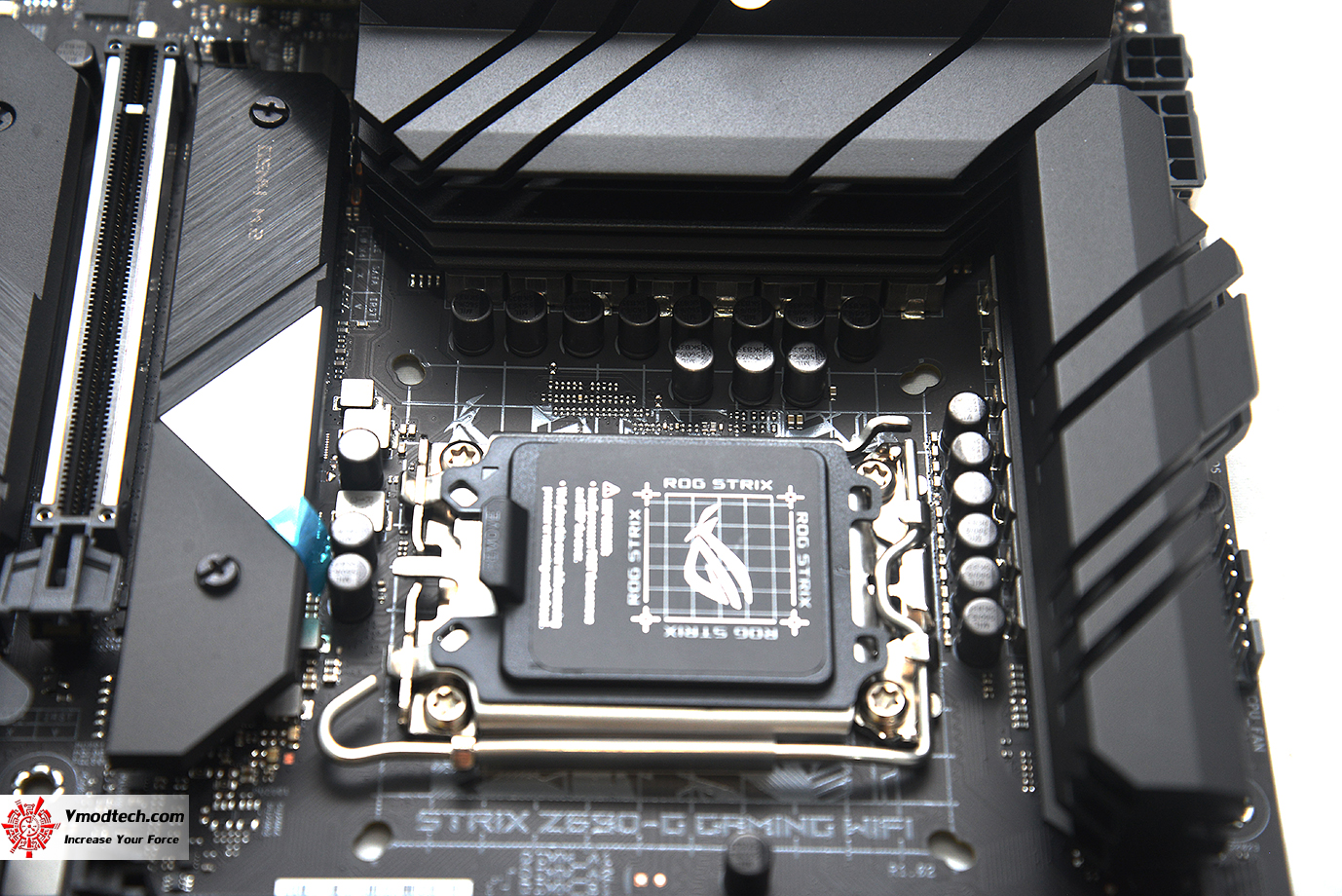

dsc_9197

ซ็อกเก็ตใหม่ LGA 1700 ที่รองรับซีพียู Intel 12th Gen ในรหัส Alder Lake จะสังเกตุว่ามีช่องอัพเกรดติดตั้งแบบสองรูติดกันดูแล้วก็จะยังใช้งานร่วมกับ LGA1150 / 1200 ได้อยู่ครับสำหรับเมนบอร์ดในรุ่น ASUS ROG STRIX Z690-G GAMING WIFI นี้ ทำให้ท่านที่มีชุดระบายความร้อนในรุ่นเดิมก็อาจจะใช้งานได้ครับผม การรองรับซีพียู Intel® Socket LGA1700 for 12th Gen Intel® Core™, Pentium® Gold and Celeron® Processors Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0

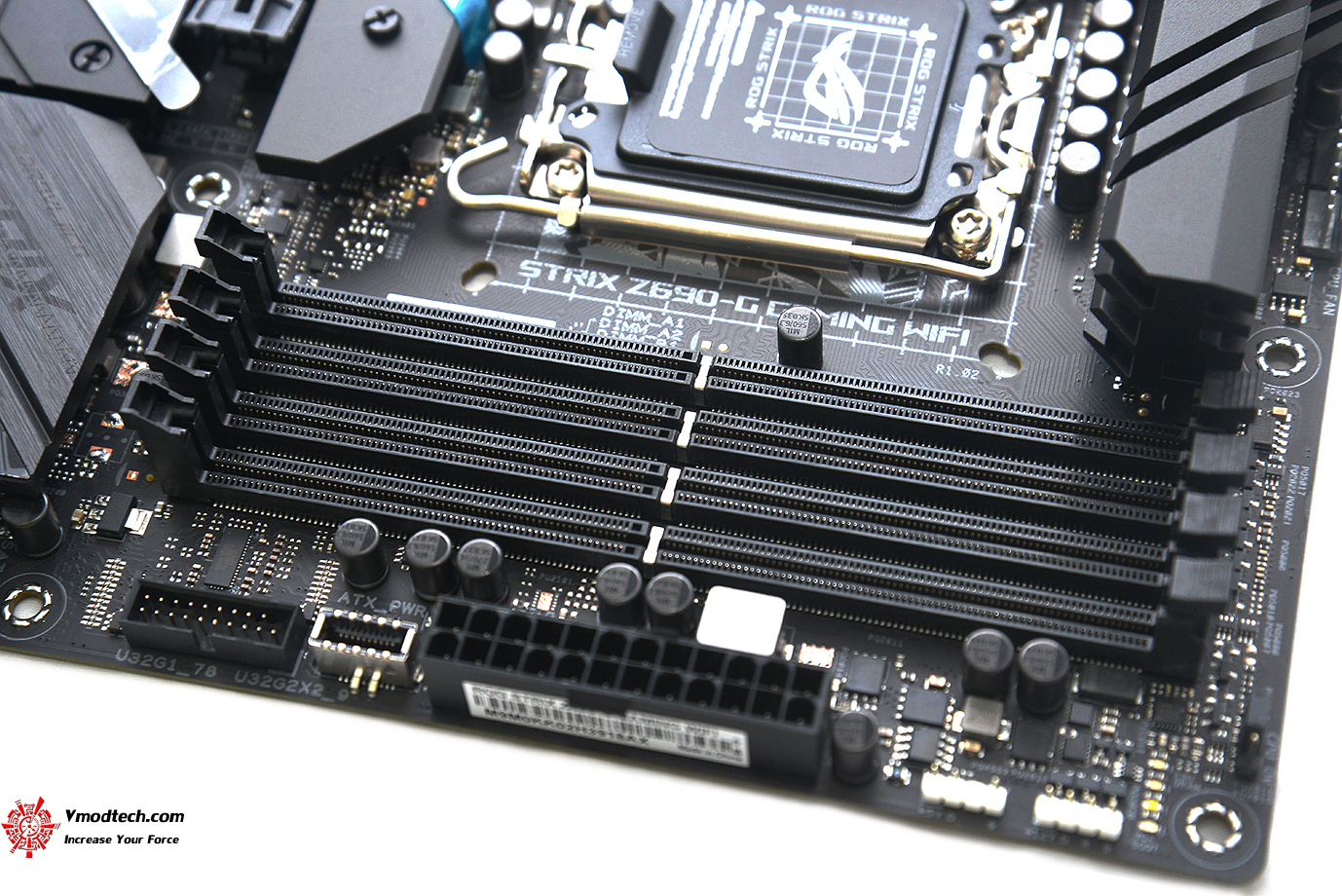

dsc_9217

สล็อตแรมมีด้วยกัน 4ช่อง รองรับแรม 4 x DIMM, Max. 128GB, DDR5 6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/5000(OC)/4800 Non-ECC, Un-buffered Memory

dsc_9223

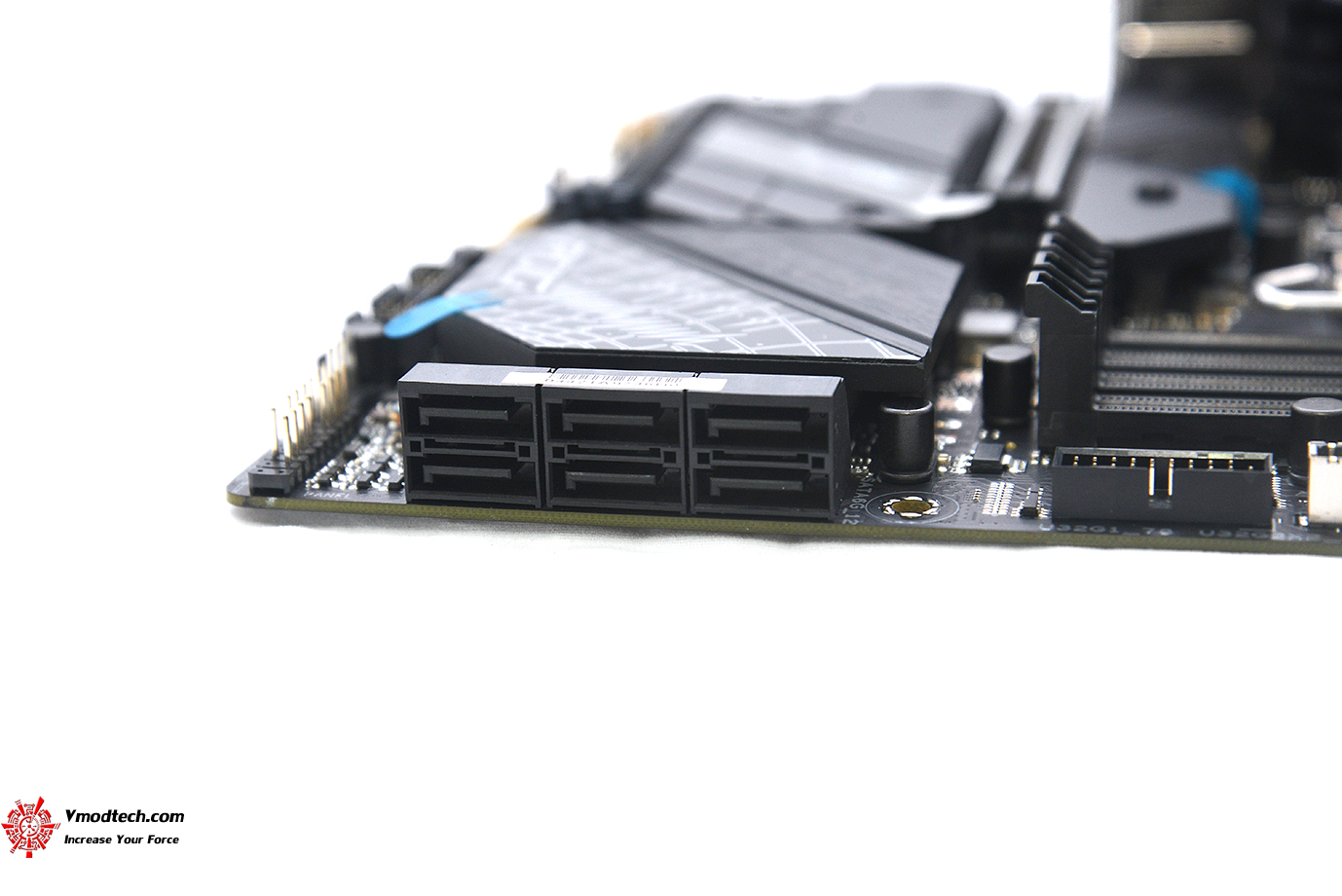

ช่อง SATA มี 6ช่องทำงานด้วยกัน 6 x SATA 6Gb/s ports

dsc_9211

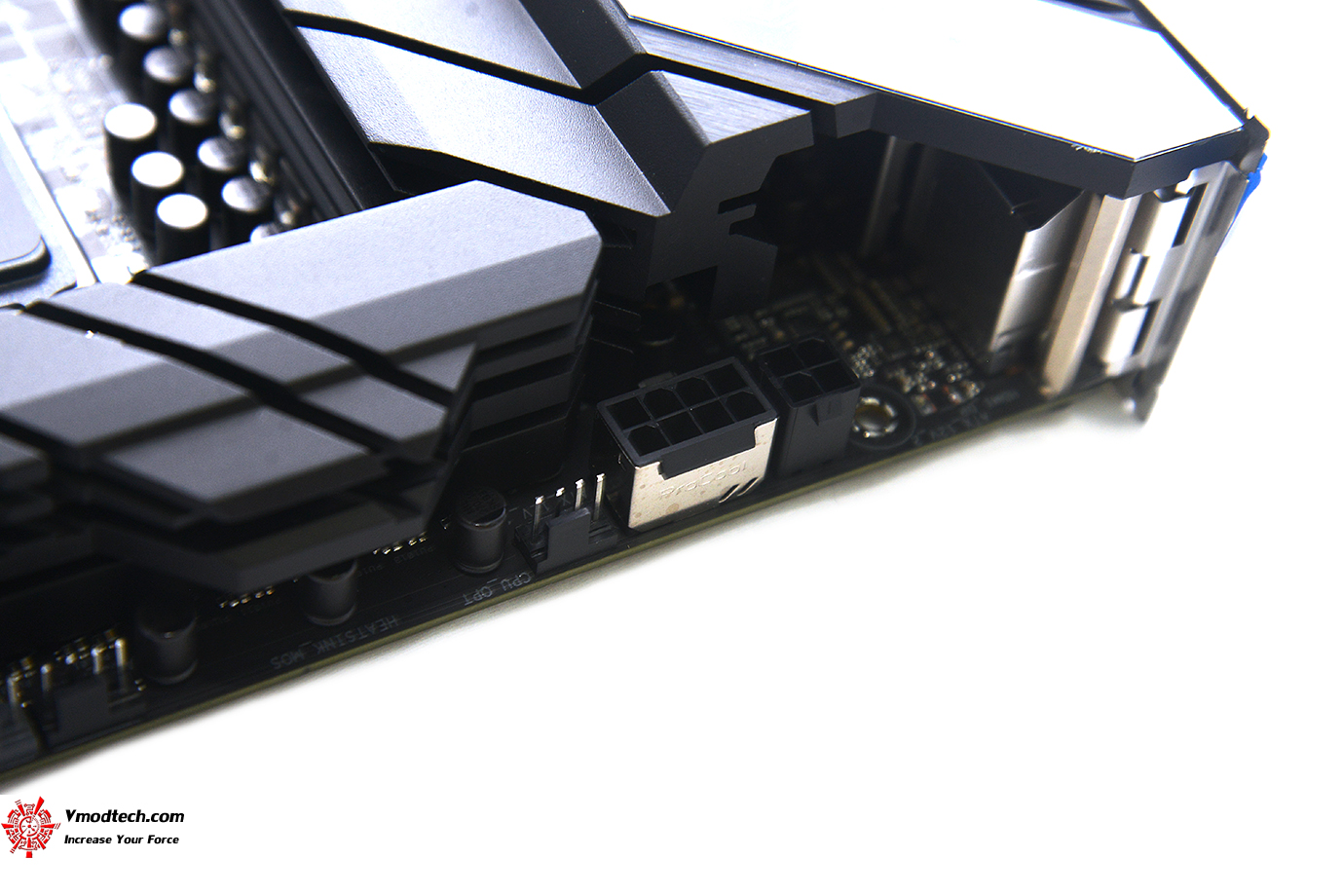

ไฟเลี้ยงซีพียู 8พิน Power Connector 1ช่องและ 6พิน 1ช่องครับ

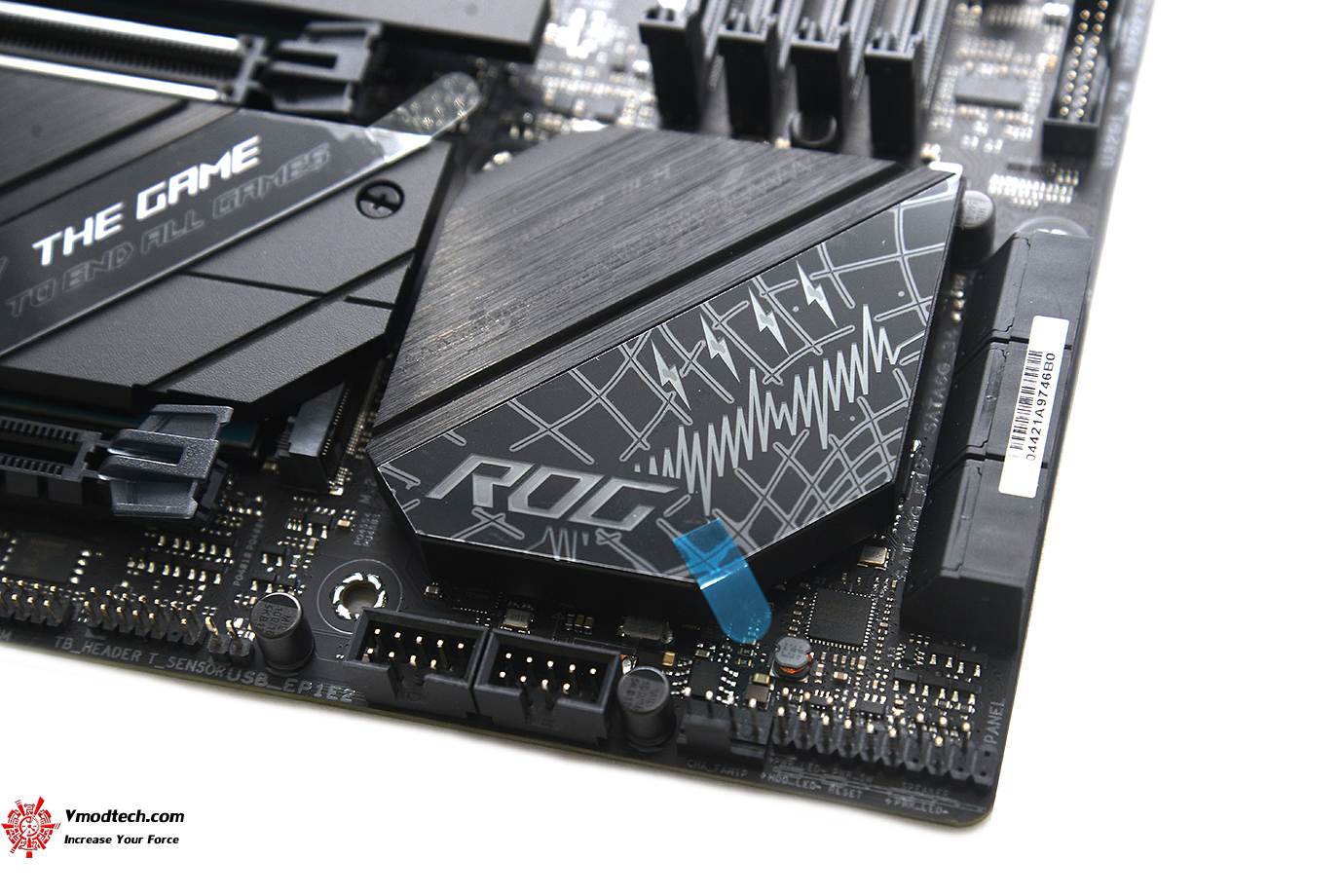

dsc_9231

ชิปเซ็ต Z690 รุ่นใหม่ล่าสุด

dsc_9245

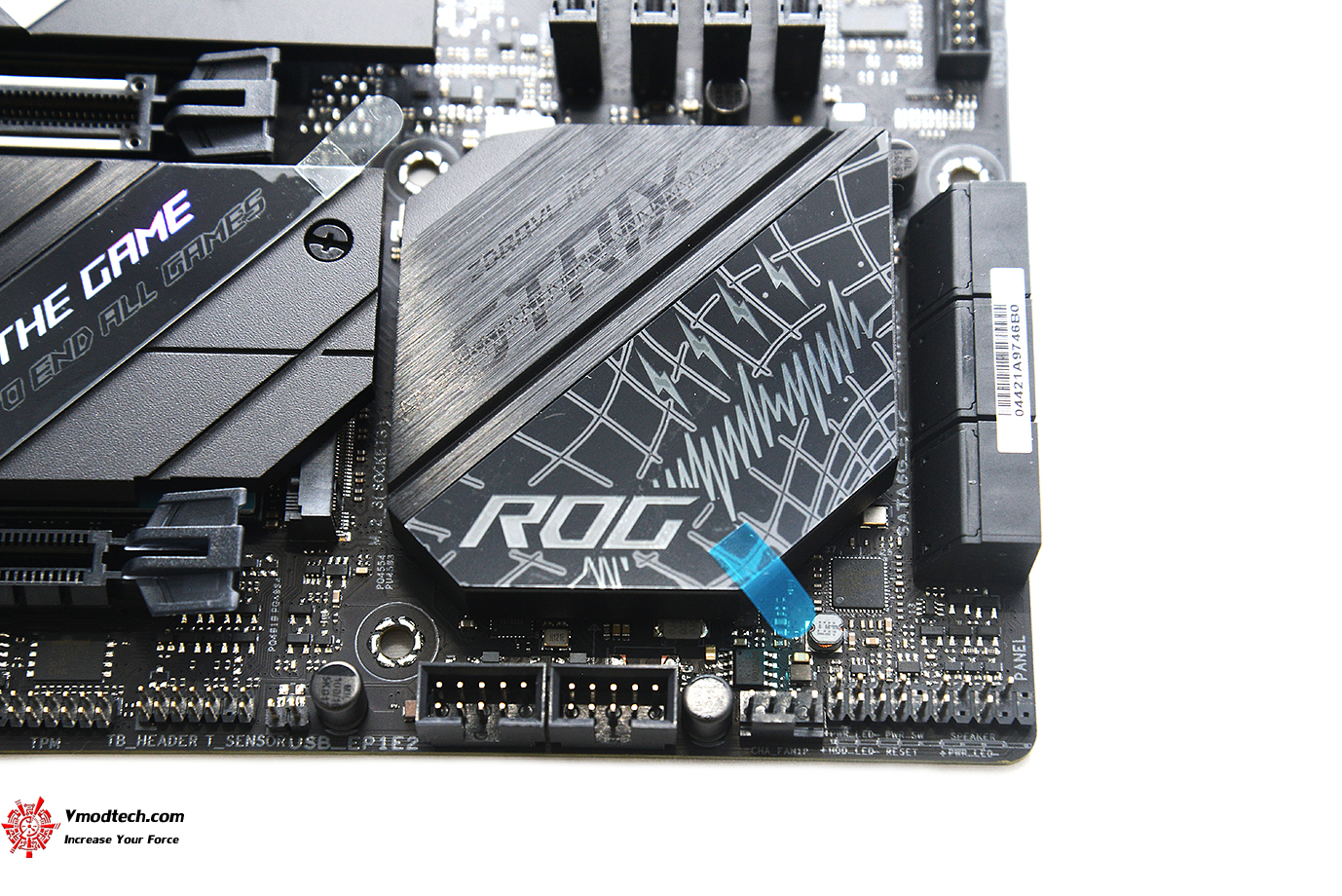

ฮีตซิงค์สีดำสนิทระบายความร้อนสวยงามใหญ่โตมีโลโก้ ROG และมีไฟ RGB แสดงผลให้ด้วยครับ สวยงามโดดเด่นมากๆ

dsc_9285

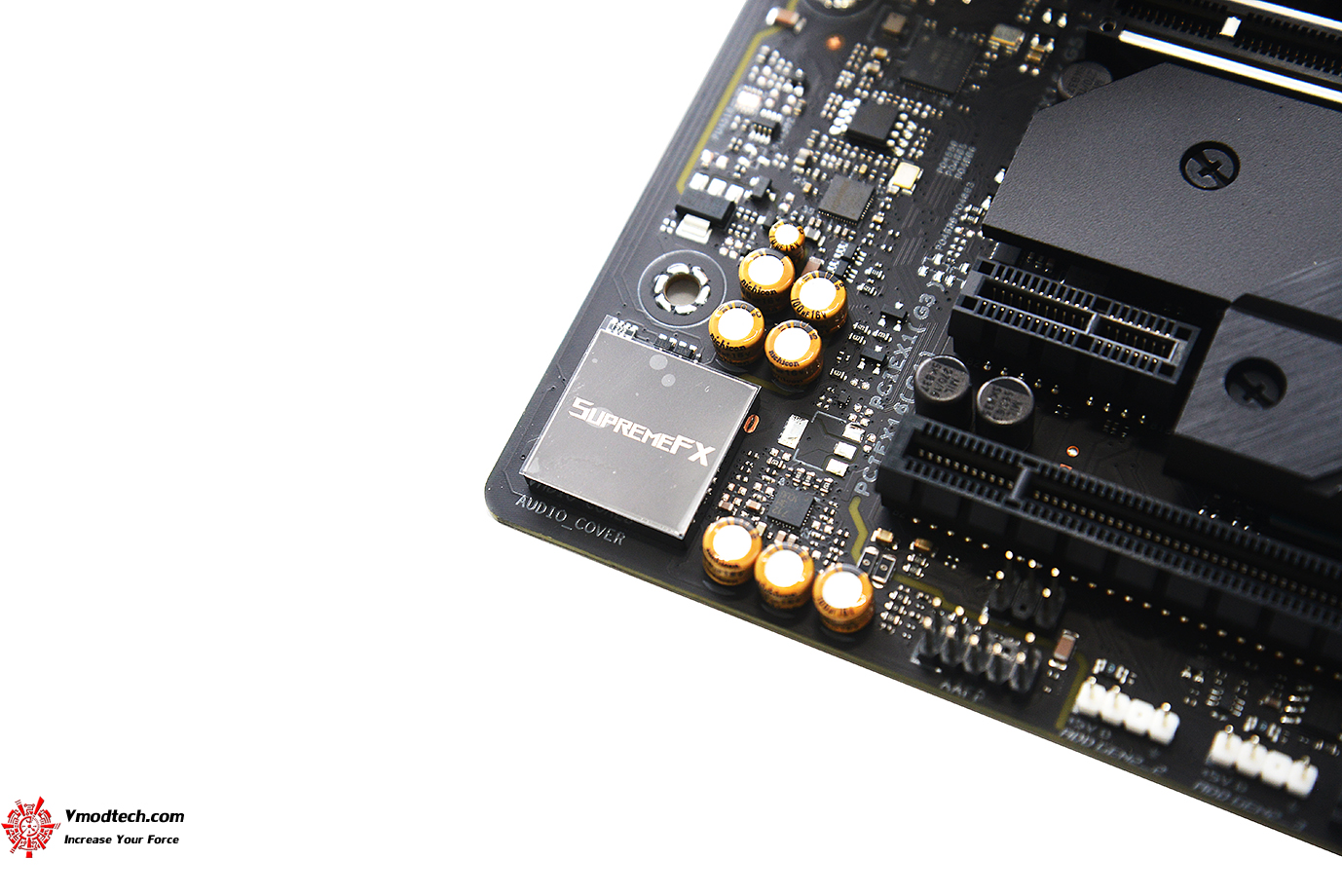

อีกฝั่งก็จะเป็นระบบเสียง ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080 เน้นเสียงจัดเต็มสำหรับเกมส์เมอร์โดยเฉพาะครับ

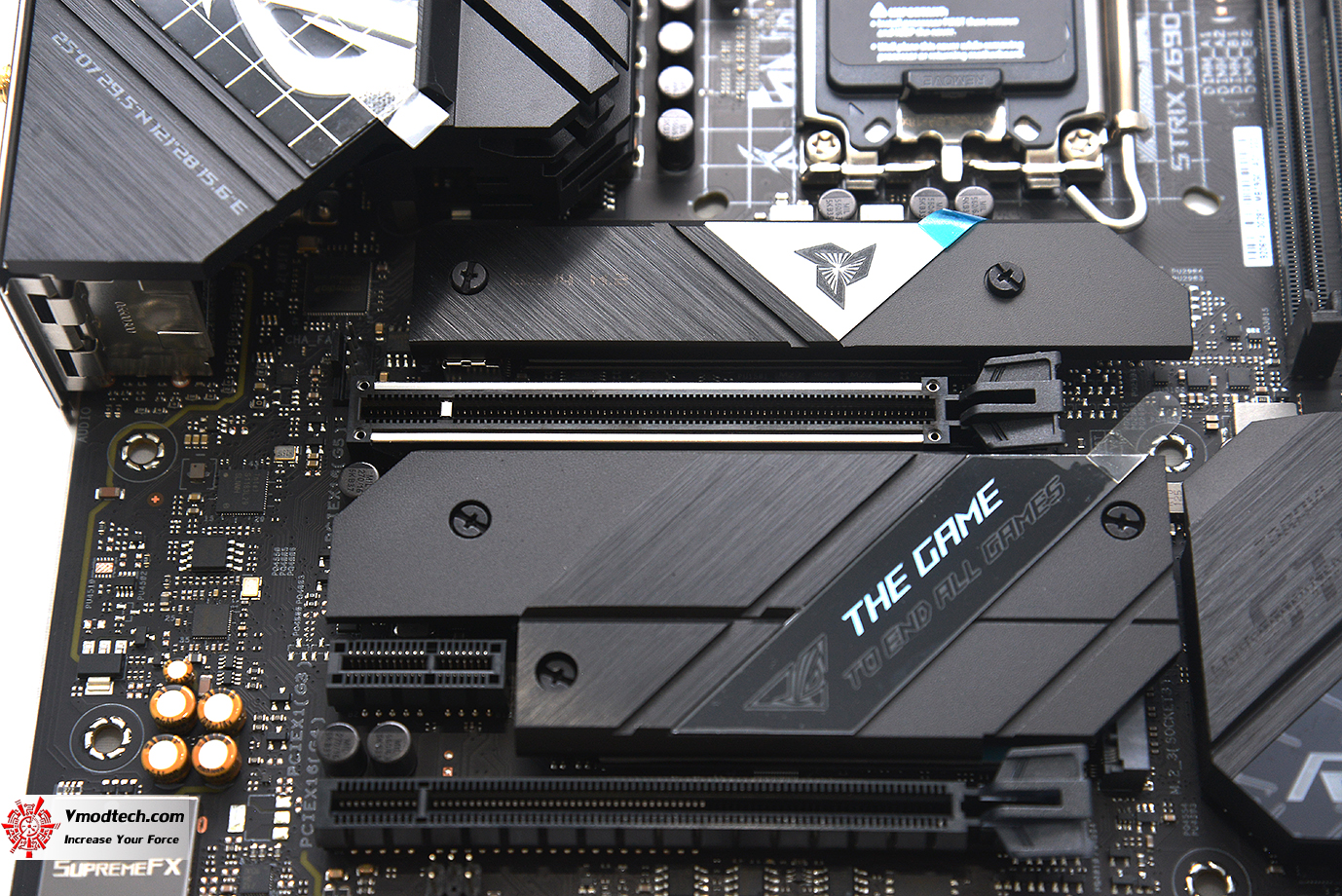

dsc_9271

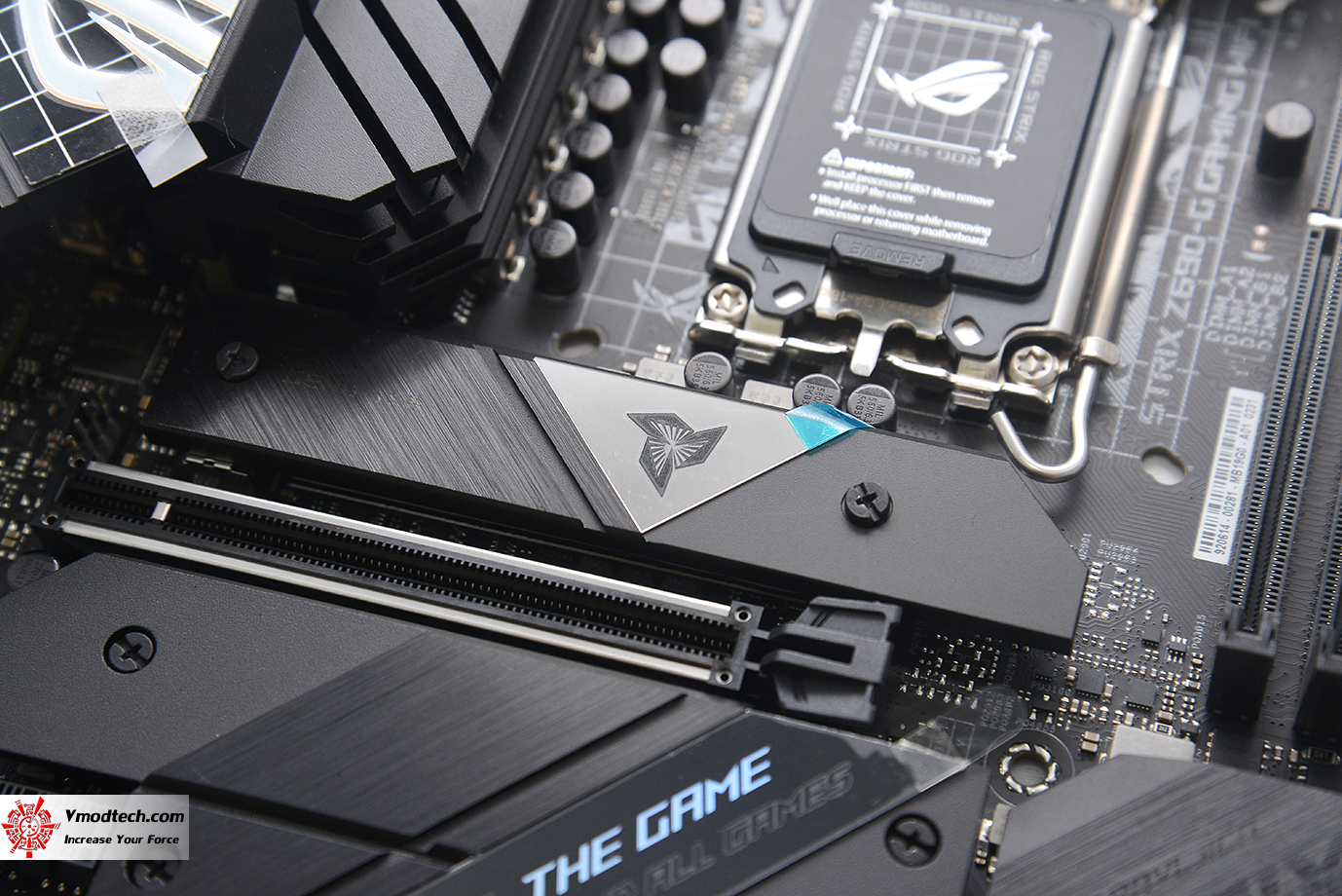

PCIe ช่องแรกเสริมแกร่งด้วย Safe Slot ครับ สล็อต PCIe 5.0 มีหนึ่งช่อง  1 x PCIe 5.0 x16 slot (x16) [CPU] , 1 x PCIe 4.0 x16 slot (x4) [Chipset] , 1 x PCIe 3.0 x1 slot [Chipset]

dsc_9274

dsc_9265

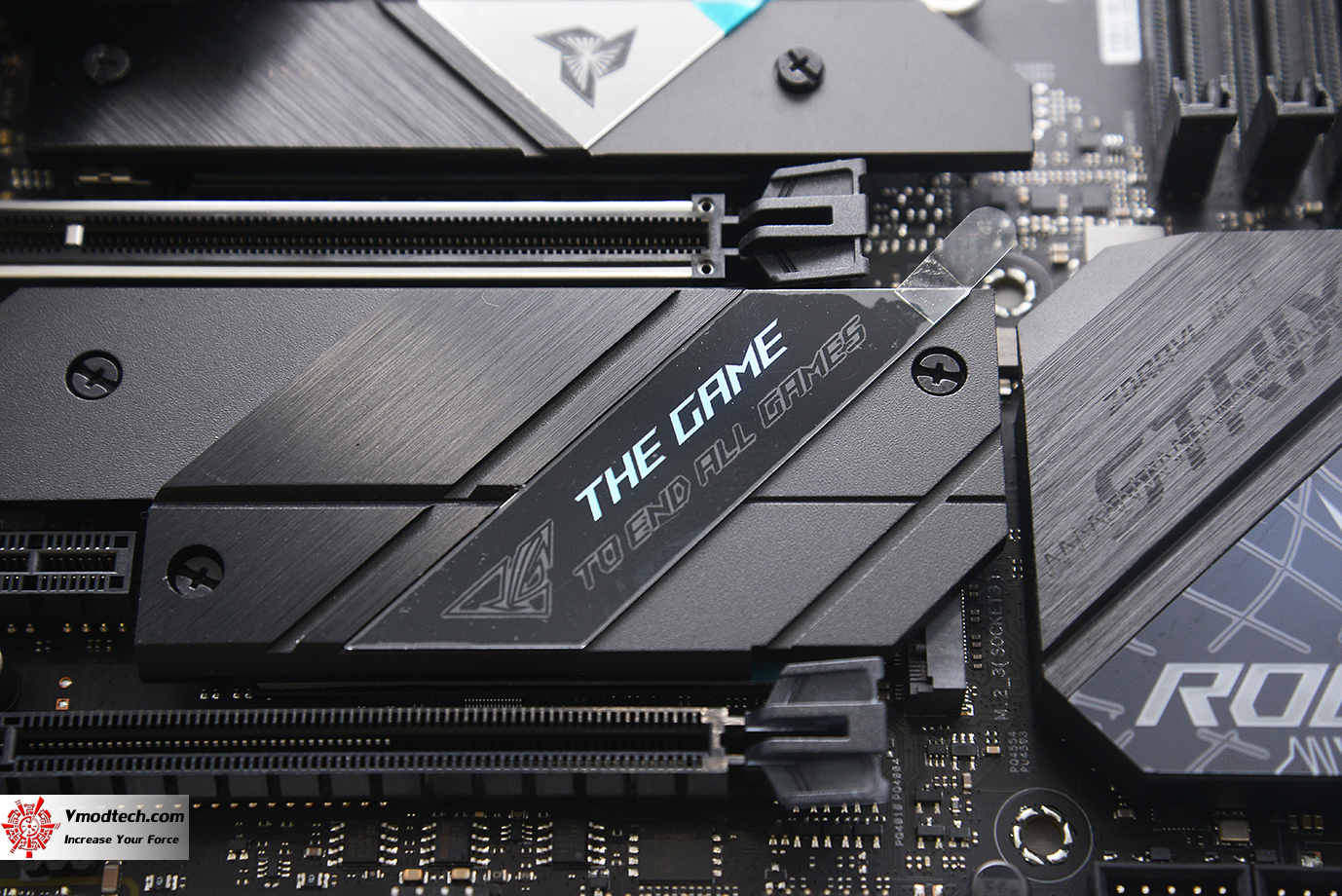

ช่อง M.2 มีทั้งหมด 3ช่องพร้อมฮีตซิงค์ M.2 heatsinks 3 x M.2 slots

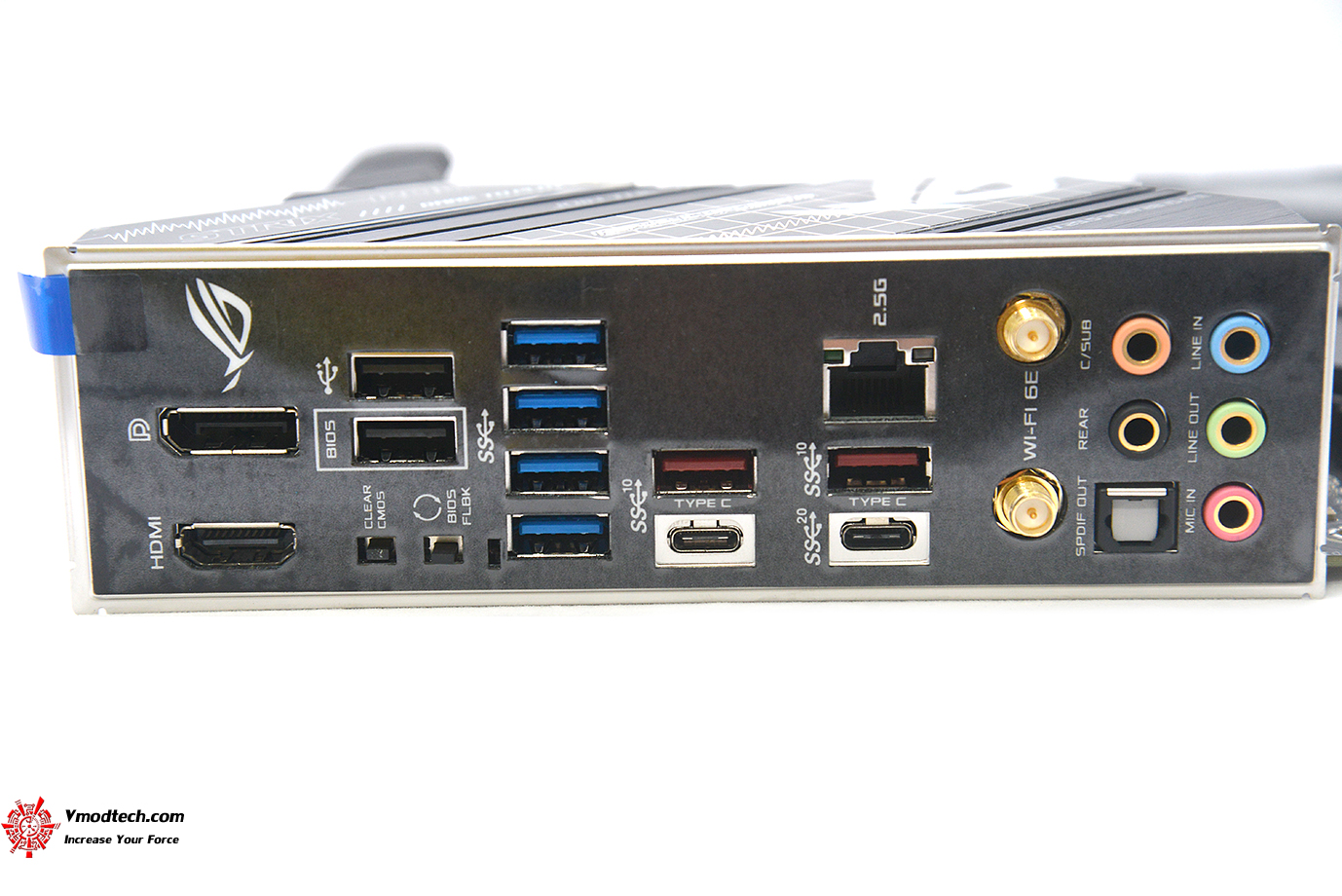

dsc_9318

ช่องเชื่อมต่อด้านหลังให้มาพอสมควรครับ

1 x USB 3.2 Gen 2x2 port (1 x USB Type-C) 3 x USB 3.2 Gen 2 ports (2 x Type-A + 1 x USB Type-C) 4 x USB 3.2 Gen 1 ports (4 x Type-A) 2 x USB 2.0 ports (2 x Type-A) 1 x DisplayPort 1 x HDMI port 1 x Wi-Fi Module 1 x Intel 2.5Gb Ethernet port 5 x Gold-plated audio jacks 1 x Optical S/PDIF out port 1 x BIOS FlashBack  button 1 x Clear CMOS button

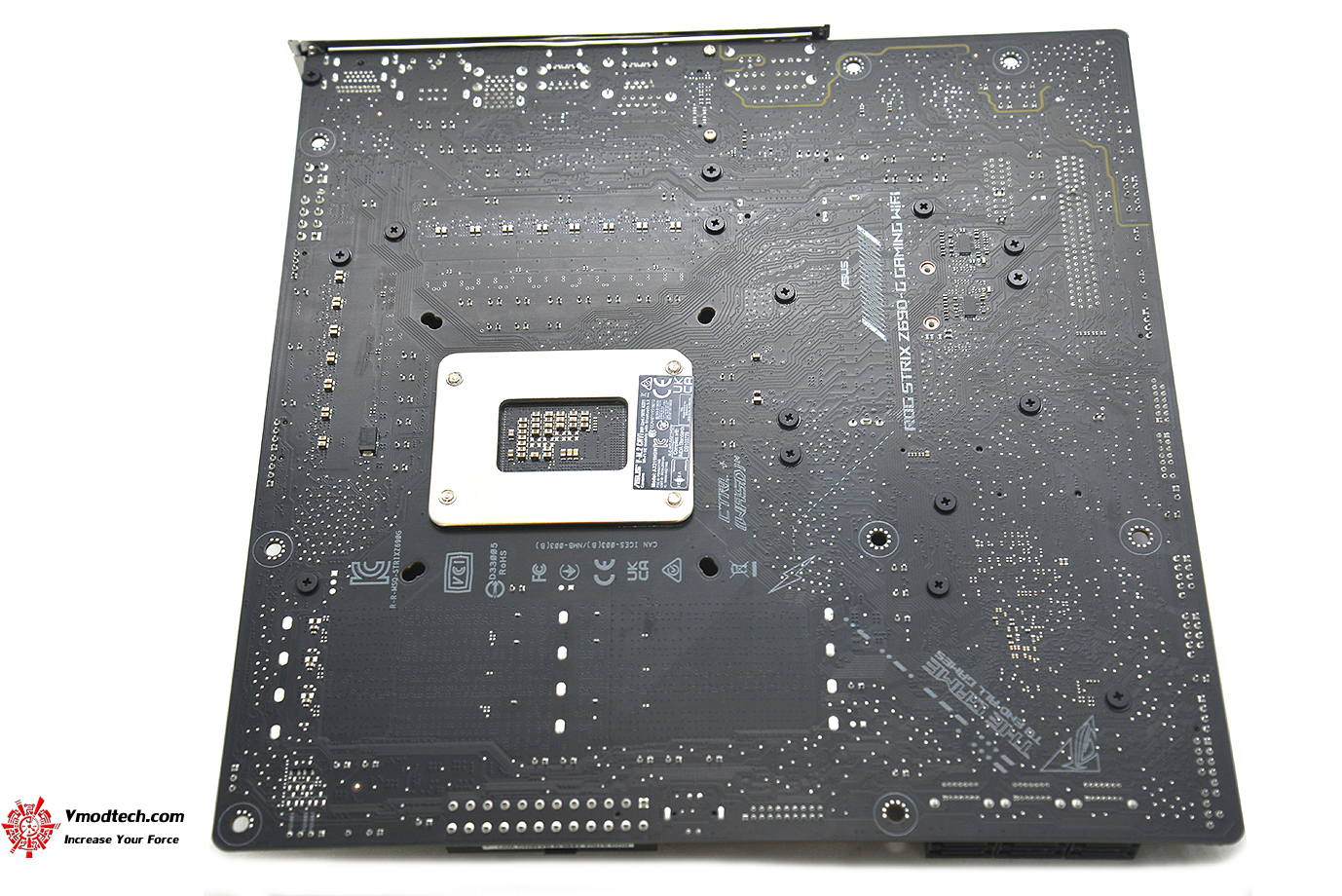

dsc_9327

PCB ด้านหลังสีดำสนิทครับ

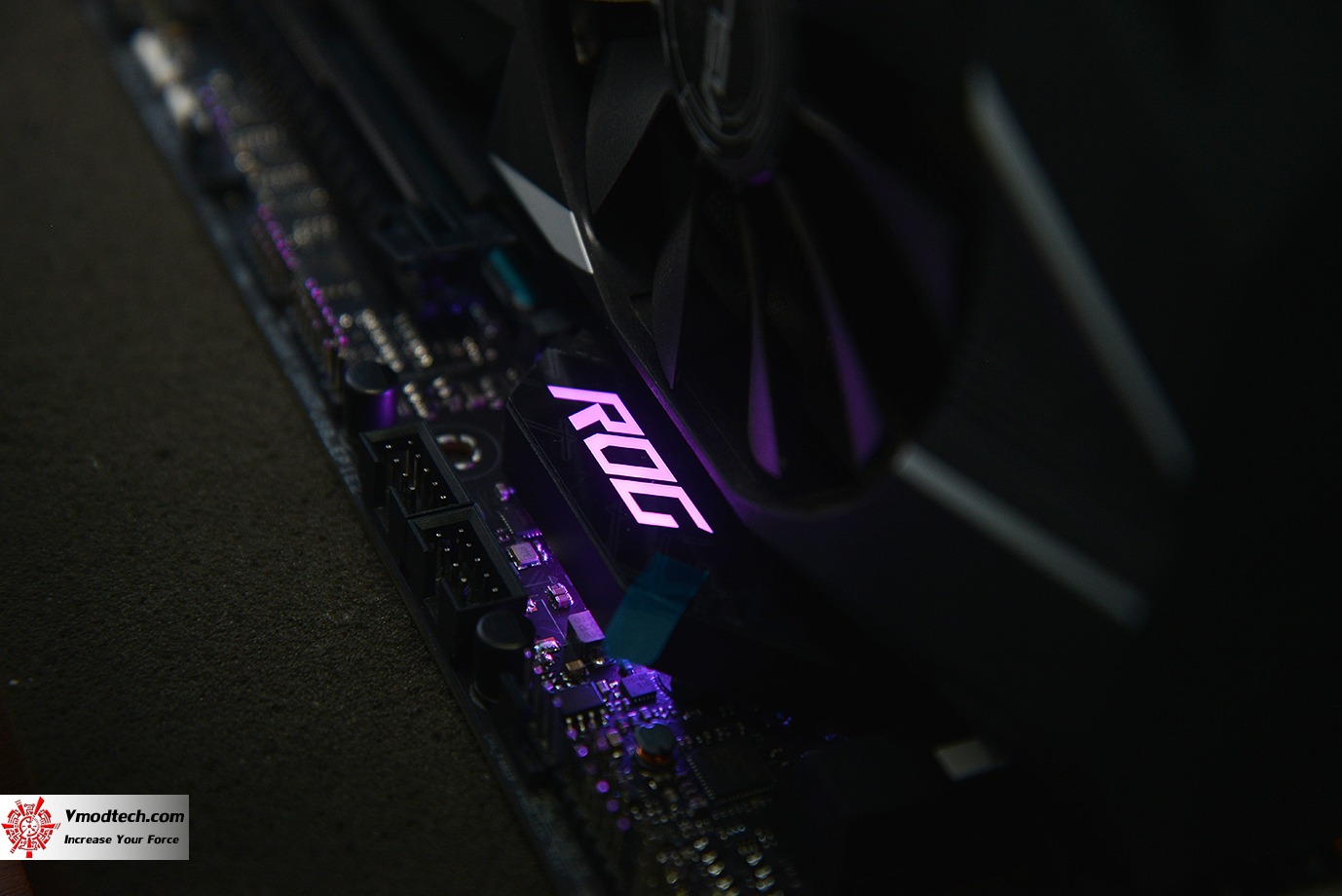

Aura Sync RGB lighting

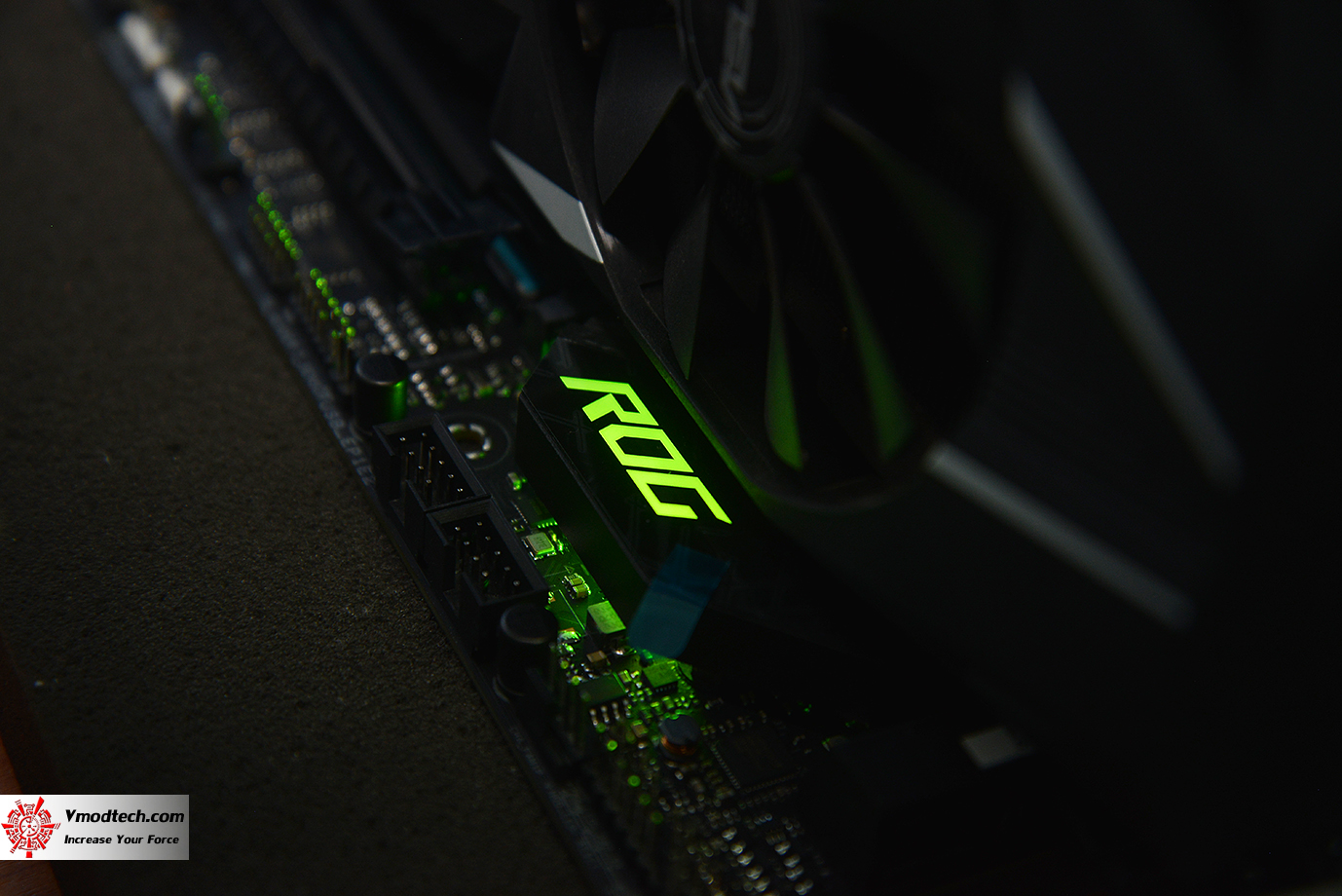

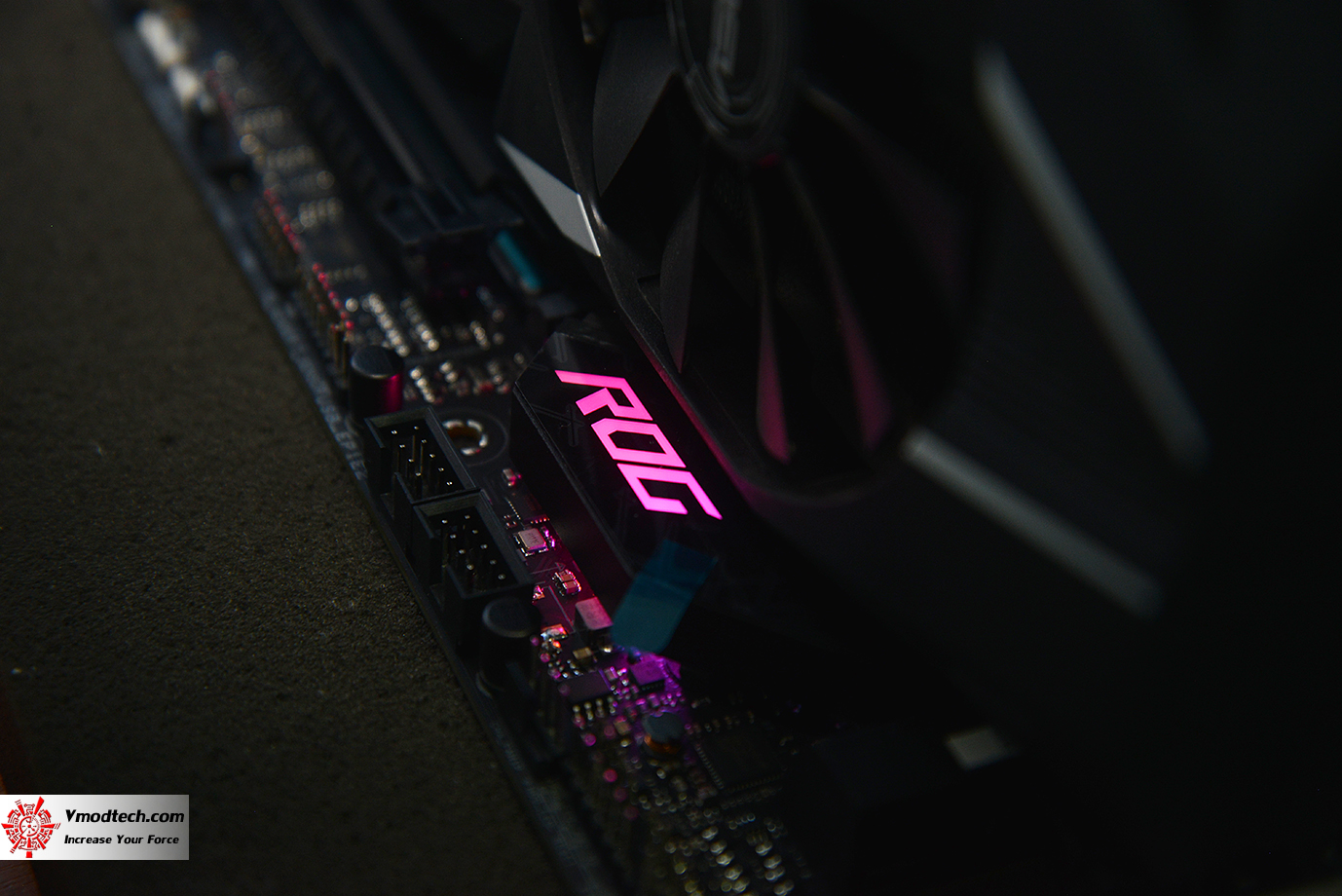

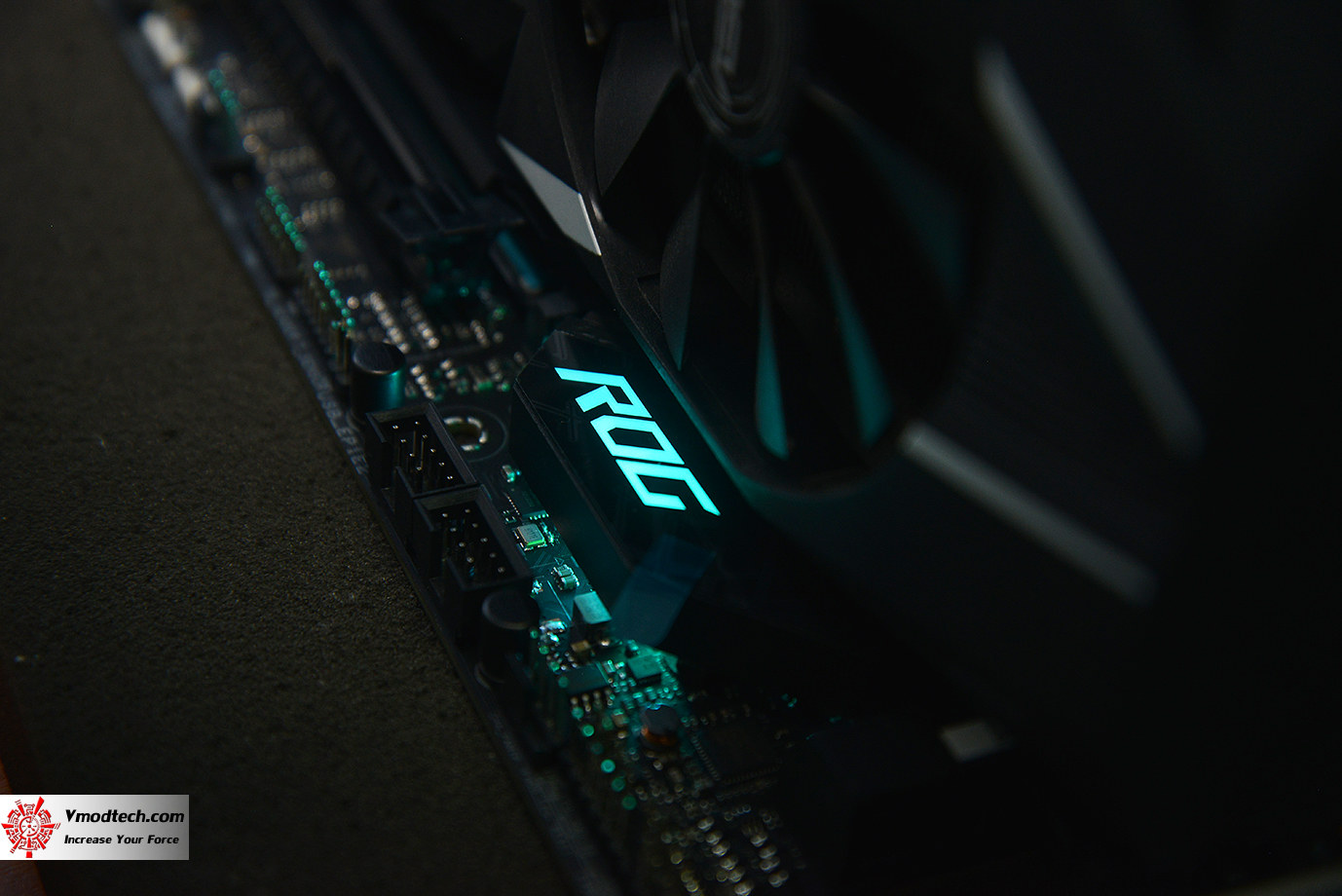

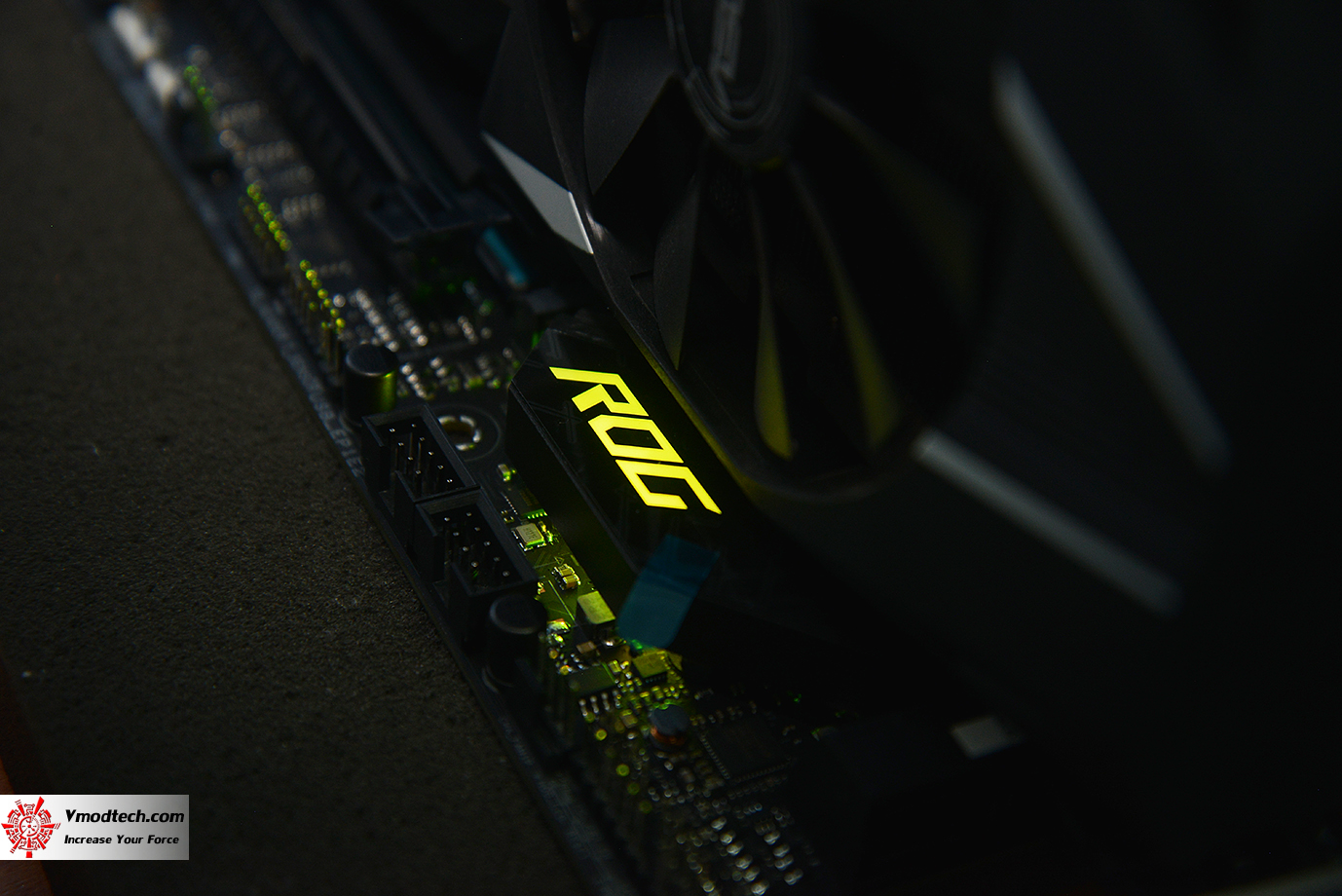

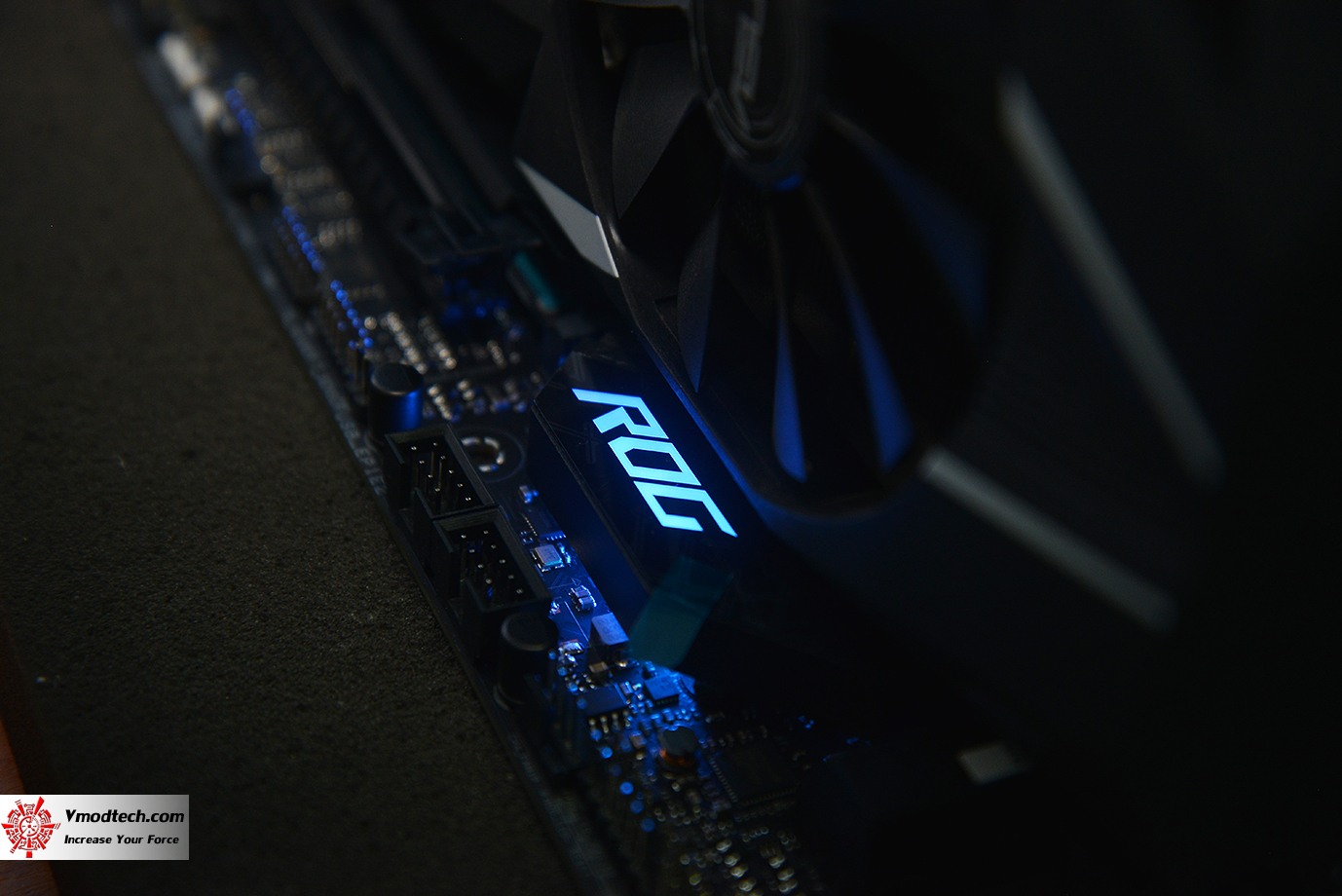

เราไปชมแสงไฟ Aura Sync RGB lighting ด้านบนภาคจ่ายไฟกันเลยครับว่าจะสวยงามขนาดไหนเมื่อใช้งานของเมนบอร์ด ASUS ROG STRIX Z690-G GAMING WIFI พระเอกของเราในวันนี้

dsc_0061

dsc_0062

dsc_0068

dsc_0069

dsc_0072

dsc_0075

สวยงามโดดเด่นมากครับ ท่านสามารถทำการซิงค์กับอุปกรณ์อื่นๆ ได้ด้วยนะครับ น่าจะถูกใจสายม๊อดหรือ DIY ไม่น้อยเลยครับแบบนี้

เราไปชมผลทดสอบอื่นๆ กันต่อเลยครับ

Test Setup

SYSTEMS
.CPU .INTEL CORE i9 12900K
.Thermal Grease .Noctua NT-H2 THERMAL PASTE
.Motherboard .ASUS ROG STRIX Z690-G GAMING WIFI
.Memory ..KINGTON FURY BEAST DDR5 5200Mhz 32GB
.Graphic Card . ASUS GeForce RTX 2080 Ti DUAL
.Harddisk . Plextor M6PRO 256 / KINGSTON SSD 256GB
.CPU Cooler ..Water Cooling
.Power Supply ..ASUS ROG STRIX 850W GUNDUM EDITION
.Operation System ..Windows 10 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL CORE i9 12900K รุ่นใหม่ล่าสุดครับพร้อมจัดเต็มคู่กับเมนบอร์ดตัวแรง ASUS ROG STRIX Z690-G GAMING WIFI ของทาง ASUS รุ่นใหม่ล่าสุดดีไซน์สวยงามตามสไตล์ ROG ที่คงความดุดันแบบจัดเต็มร่วมกับกราฟฟิกการ์ด ASUS GeForce RTX 2080 Ti DUAL จากทางเอซุสครับ

dsc_0055

dsc_0057

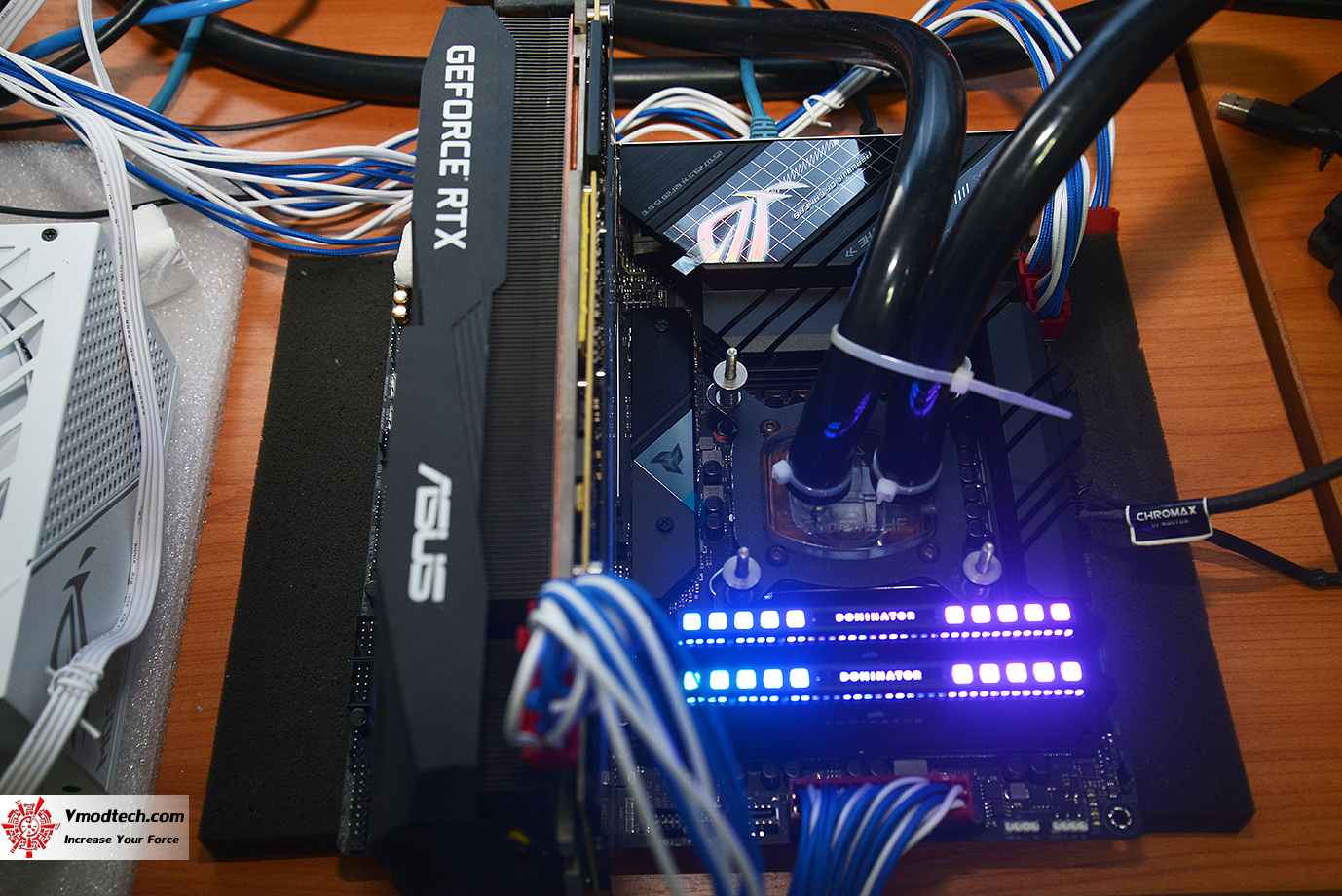

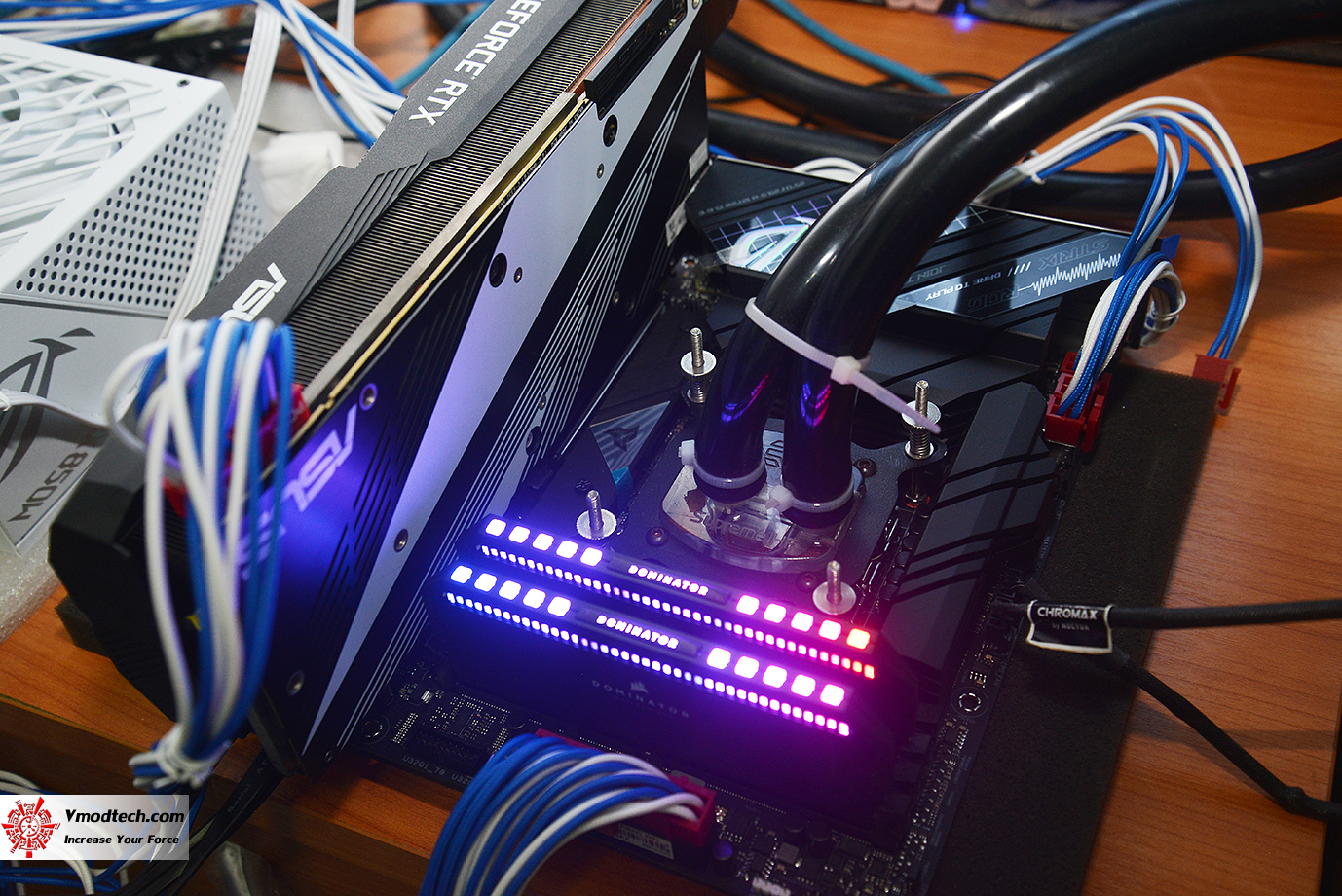

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 28-30องศาฯ ด้วยระบบระบายความร้อนด้วยน้ำธรรมดา

CPU-Z

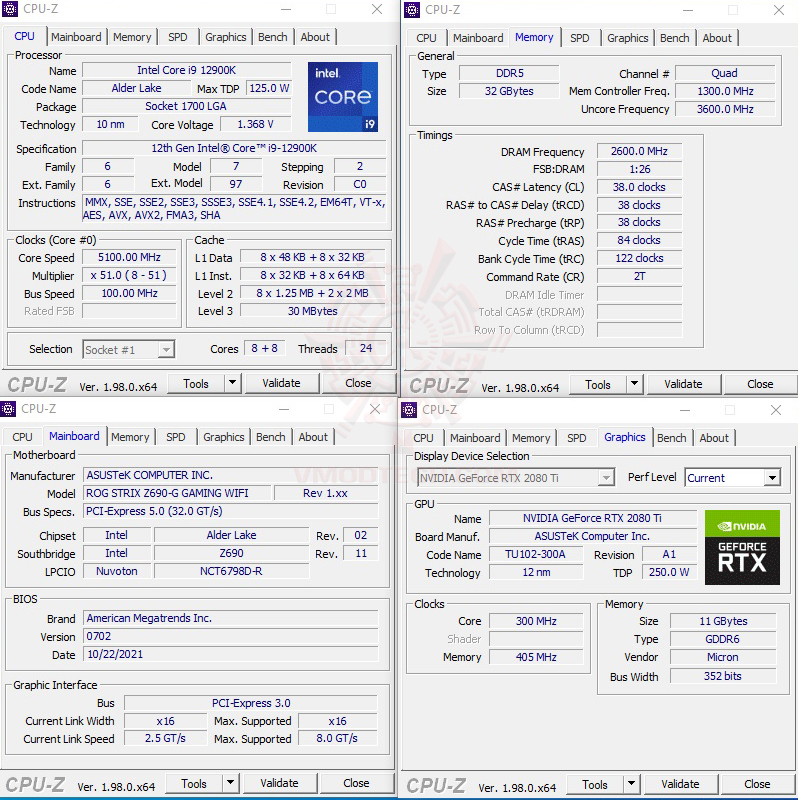

cpuid

โดยผมได้โอเวอร์คล๊อก INTEL CORE i9 12900K ไปที่ความเร็ว 5.1Ghz ไฟเลี้ยงที่ 1.36V ได้อย่างมีเสถียรภาพครับแบบ All Core ทุกคอร์ครับ บัสแรม DDR5 5200Mhz เรียกได้ว่าประสิทธิภาพการโอเวอร์คล๊อกนั้นทำได้ดีเยี่ยมมากสมกับเป็นเมนบอร์ดตระกูล ROG ครับ ASUS ROG STRIX Z690-G GAMING WIFI ใช้งานได้จริงตลอดการทดสอบครับ

GPU-Z

gpuz

ส่วนการ์ดจอที่ใช้งานนั้นเป็น ASUS GeForce RTX 2080 Ti DUAL ตัวแรงเลยครับ

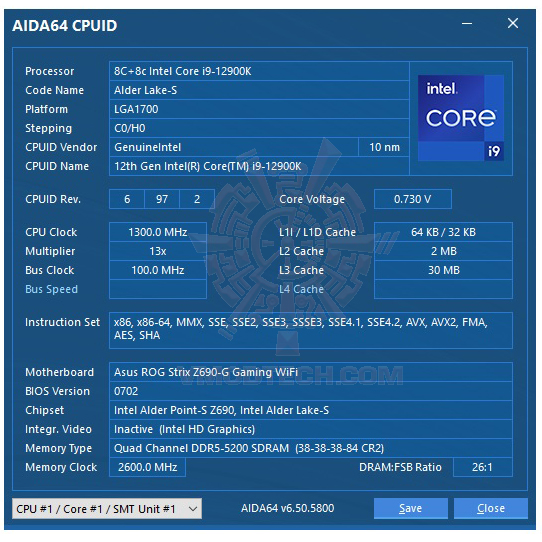

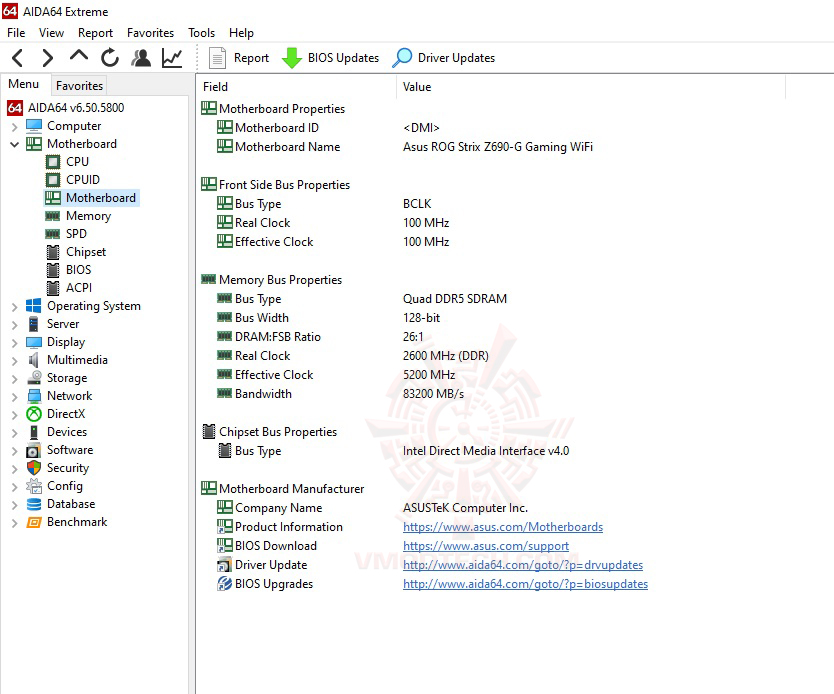

AIDA64

mb

เราไปชมผลทดสอบกันต่อเลยครับ

SuperPI 1MB

s1

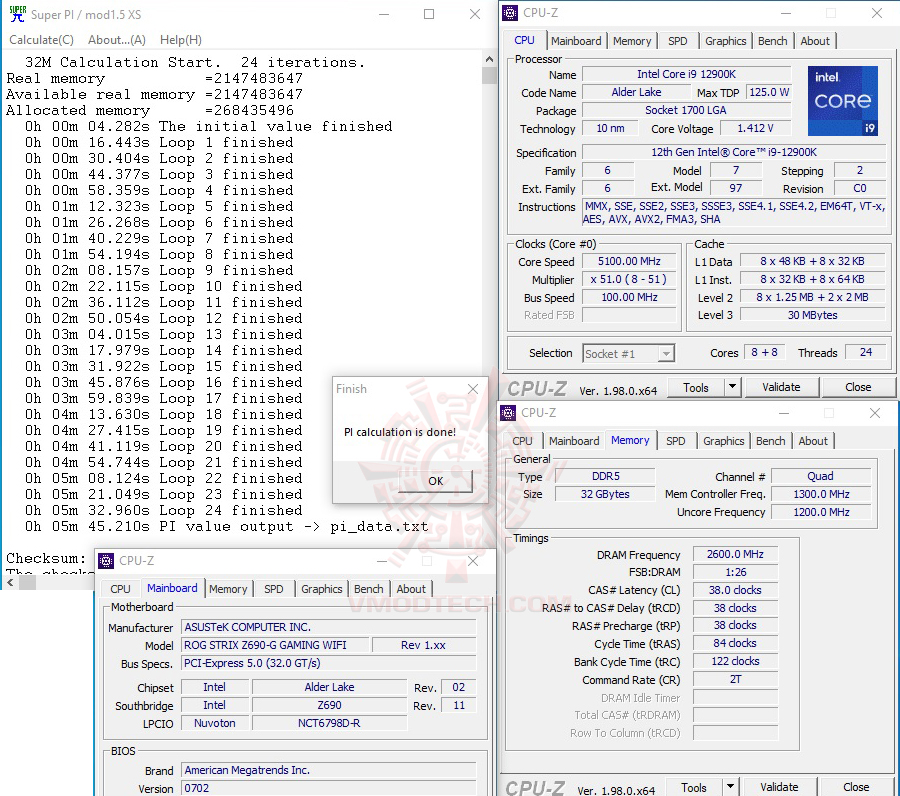

SuperPI 32MB

s32

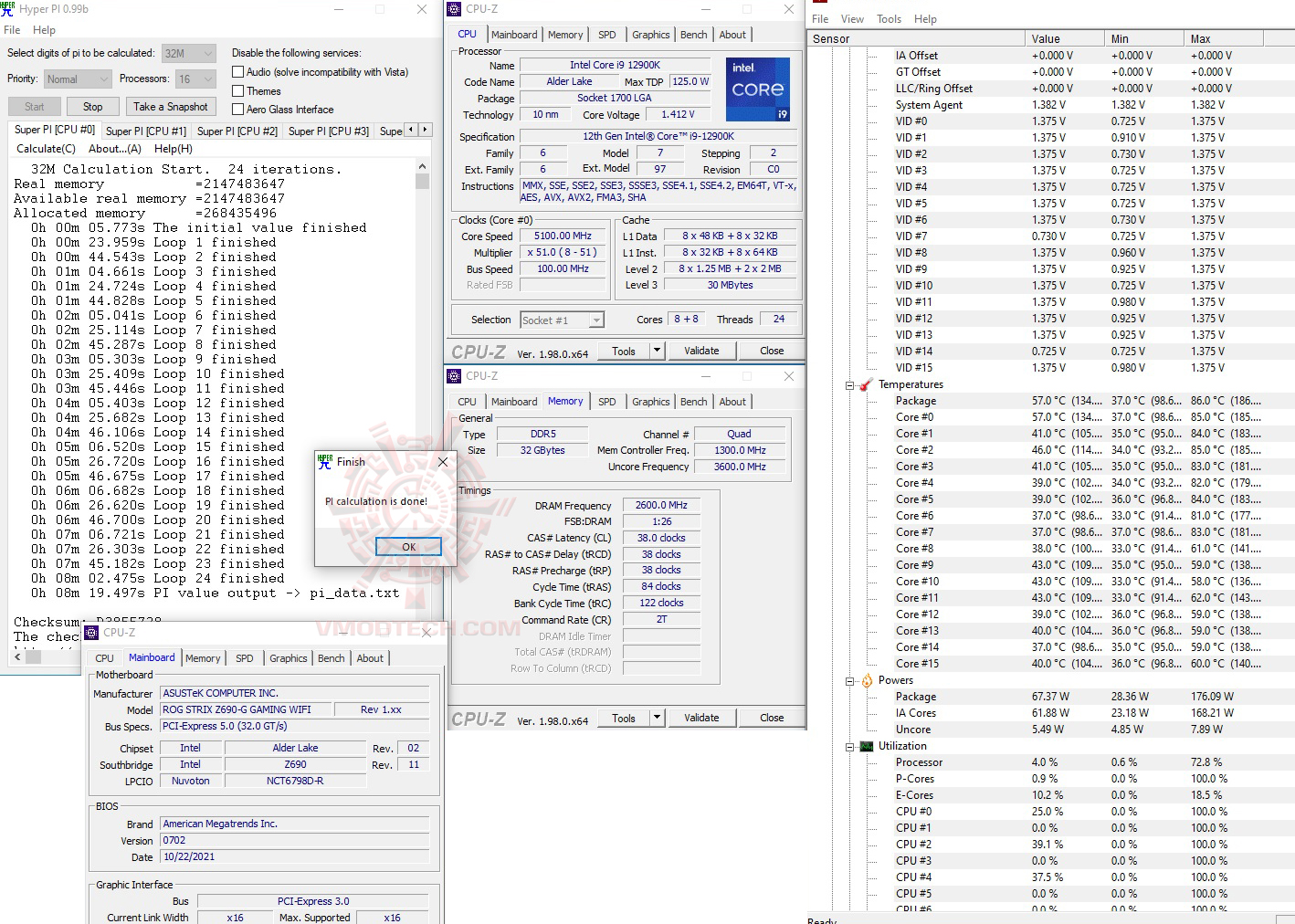

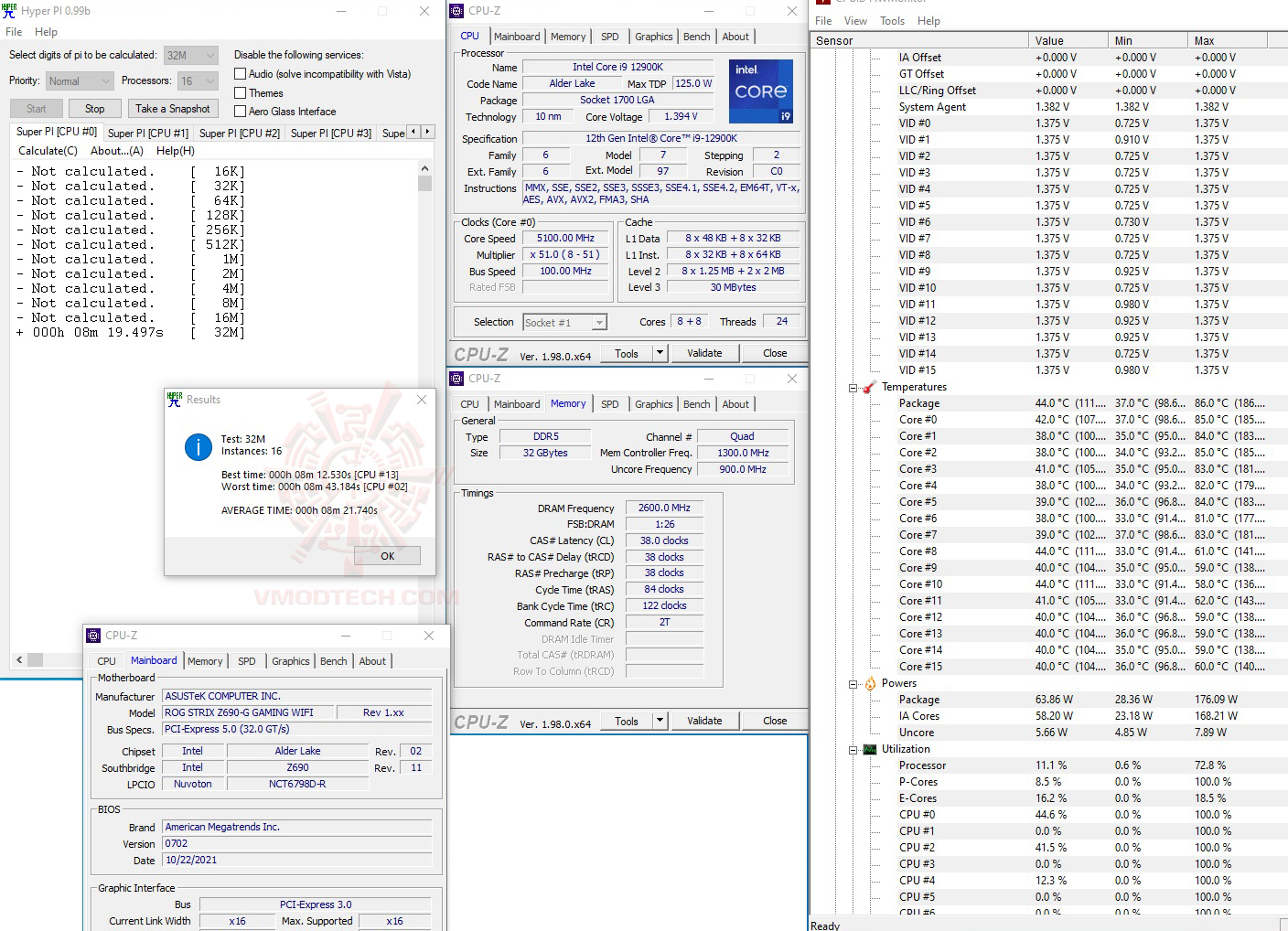

HyperPI 32MB

h32

h32-2

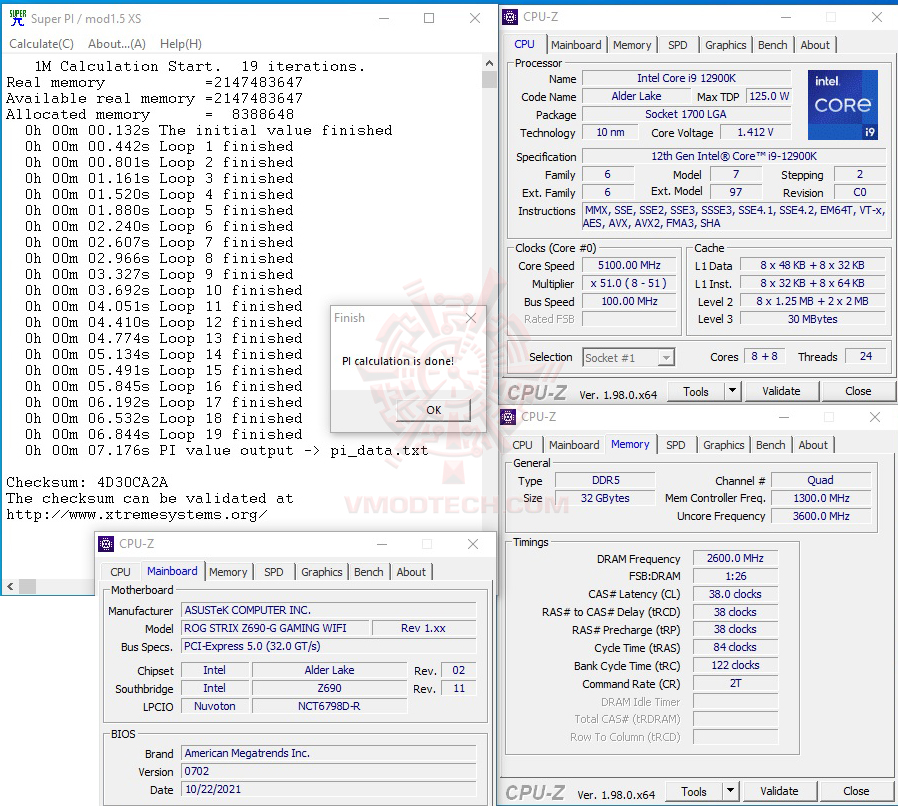

สำหรับชุด SuperPi 1MB อยู่ที่เวลา 7.176วินาที SuperPI32 อยู่ที่เวลา 5นาที 45.21นาที HyperPi32MB ก็ผ่านทุกการทดสอบเวลานั้นเร็วแรงดีเยี่ยมไปเลยครับใช้งานได้จริงอย่างมีเสถียรภาพ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

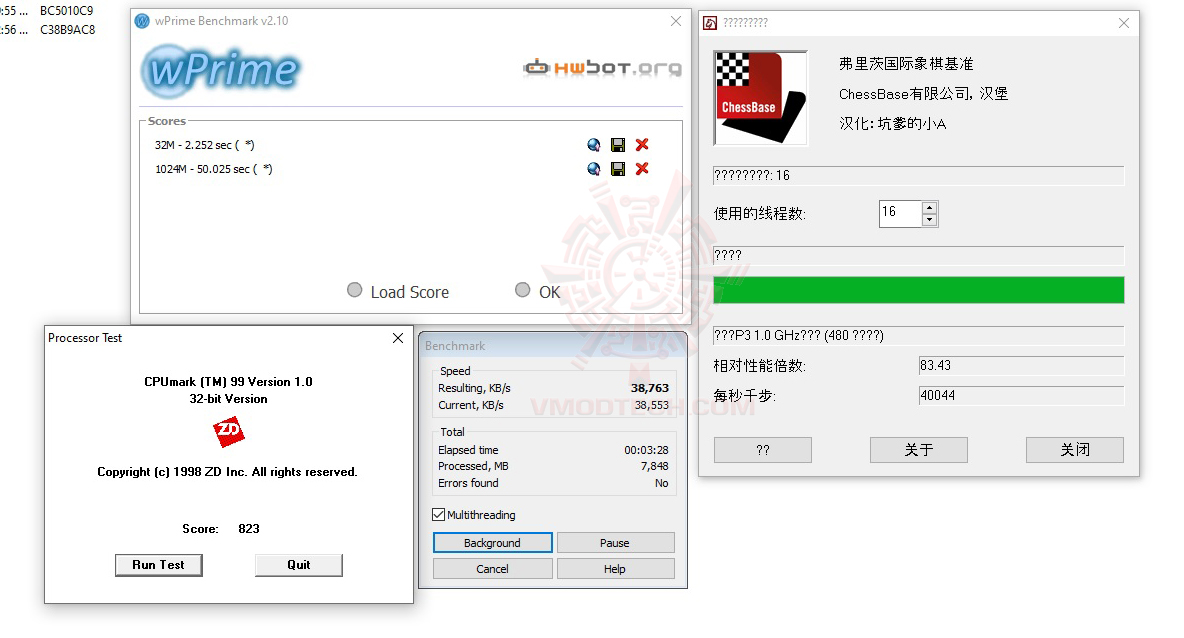

wPrime2.10 , CPUMark99 WINRAR 5.0 Benchmark

all

ส่วน Winrar นั้นอยู่ที่ 38763KB/s โปรแกรม Fritzchess นั้นอยู่ที่ 83.43คะแนนครับและ wPrime อยู่ที่เวลา 50วินาที แรงเยี่ยมทุกการทดสอบกันเลยทีเดียว

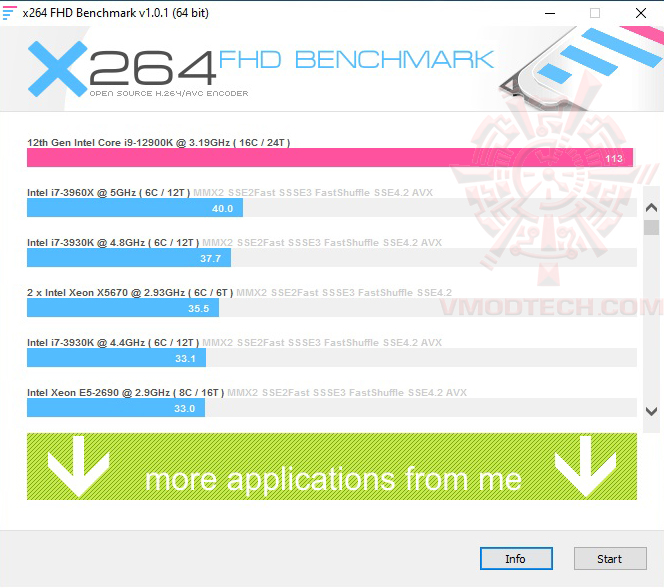

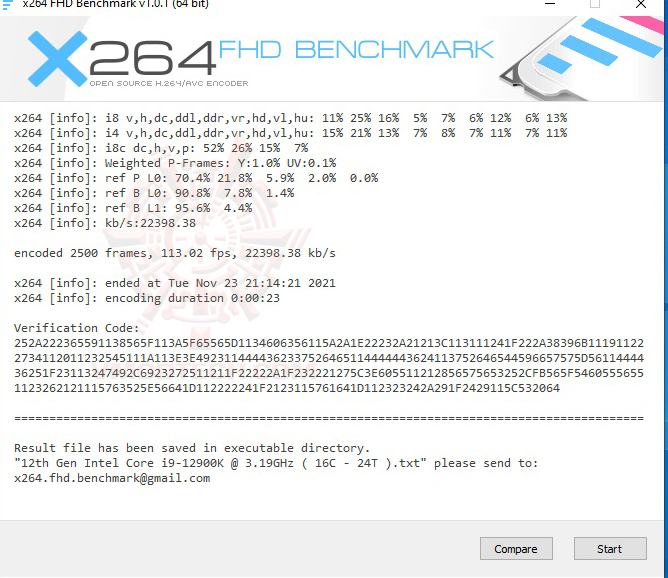

X264 FHD

x264

x264-1

ผลทดสอบโดยรวม X264 กดกันไป 113.02FPS แรงเยี่ยมสุดยอดมากๆ ครับ

Geekbench 5

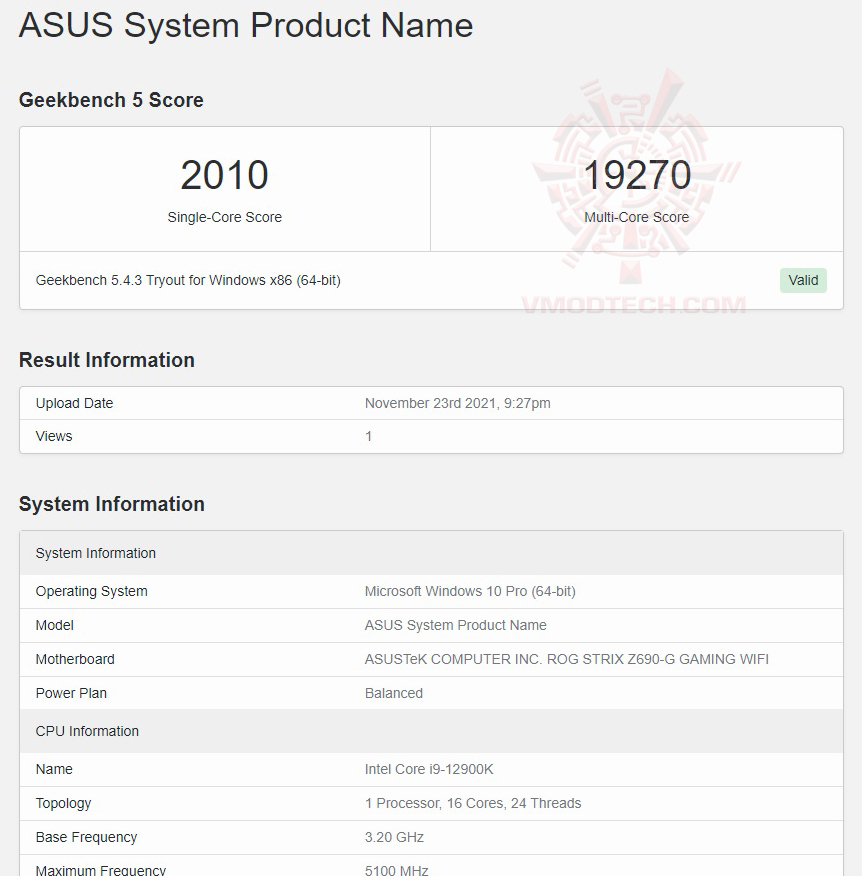

g5

Geekbench 5 คะแนนอยู่ที่ 19270คะแนนเลยครับ แรงเยี่ยมมาก

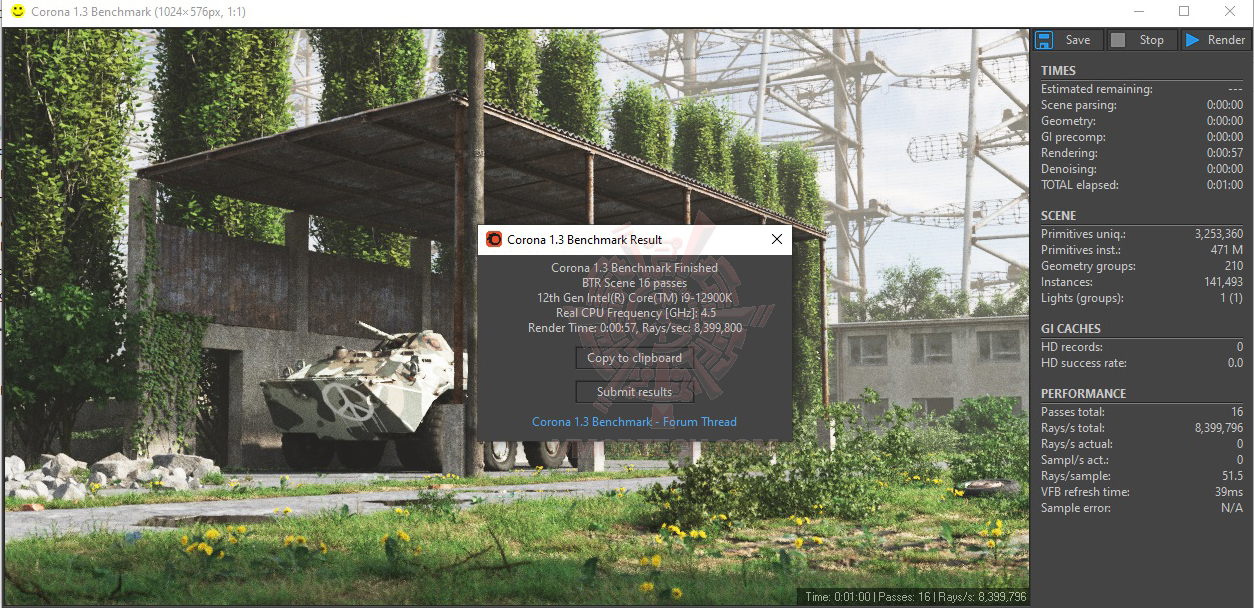

Corona 1.3 Benchmark

crn

Corona เรนเดอร์ที่เวลา 57วินาที เรนเดอร์ได้แรงมาเต็มเลยครับ

FRYRENDER X64

frd

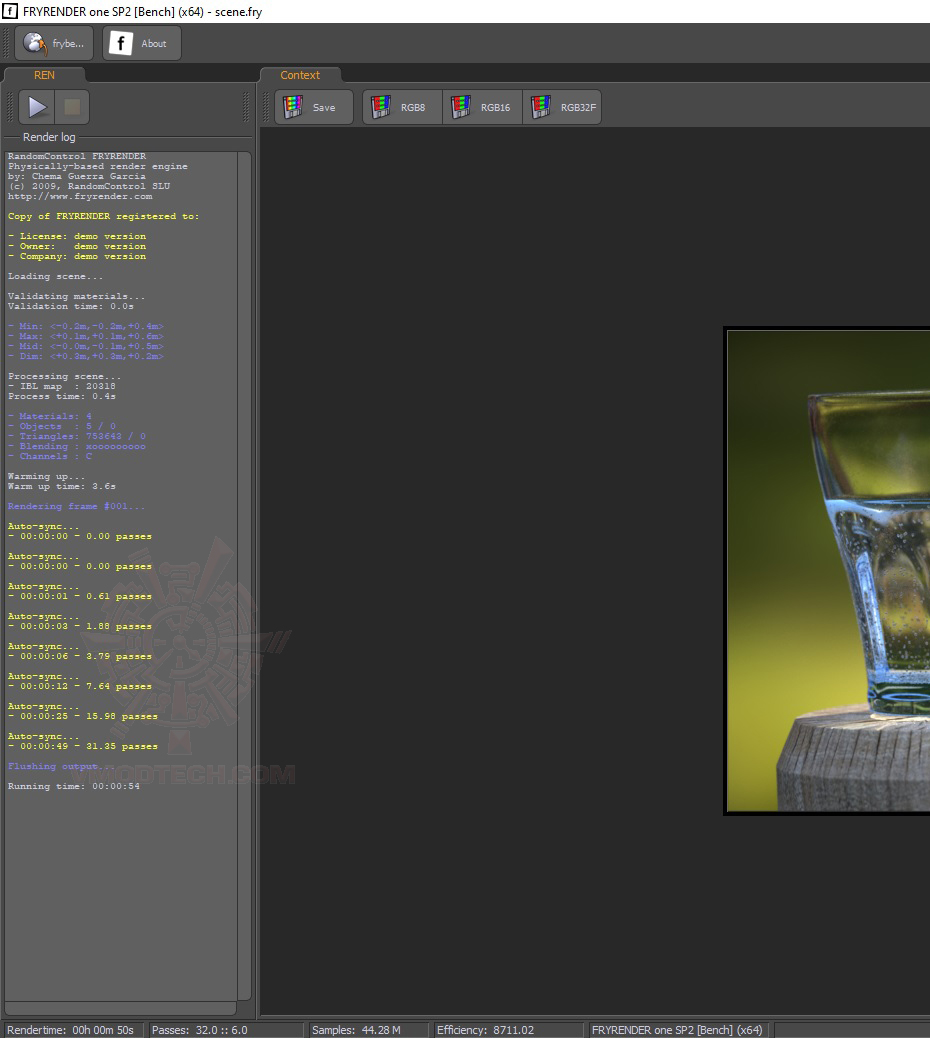

Fryrender เวลาอยู่ที่ 54วินาที เรนเดอร์ได้แรงมากๆ ครับ

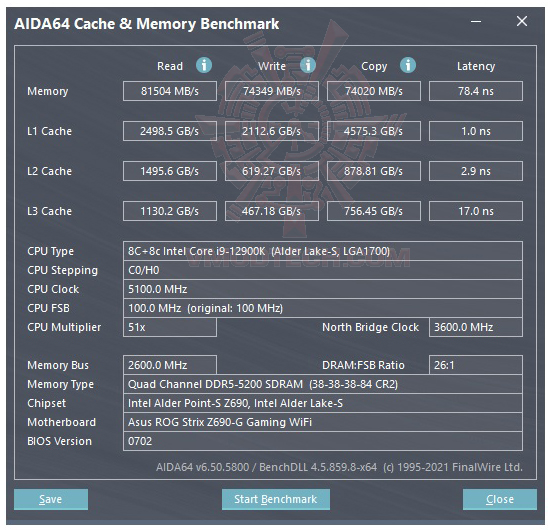

AIDA64 Cache & Memory Benchmark

aida64mem

ผลทดสอบค่า Memory ก็แรงทั้งอ่าน/เขียน/ก๊อปปี้เลยครับ อยู่ที่ 81504 MB/s , 74349 , 74020MB/s กับบัสแรม DDR5 5200Mhz ซึ่งประสิทธิภาพอ่าน/เขียนแรงดีทั้งคู่ครับ ทั้งอ่าน/เขียนเลยครับ แรงเยี่ยมจริงๆ

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

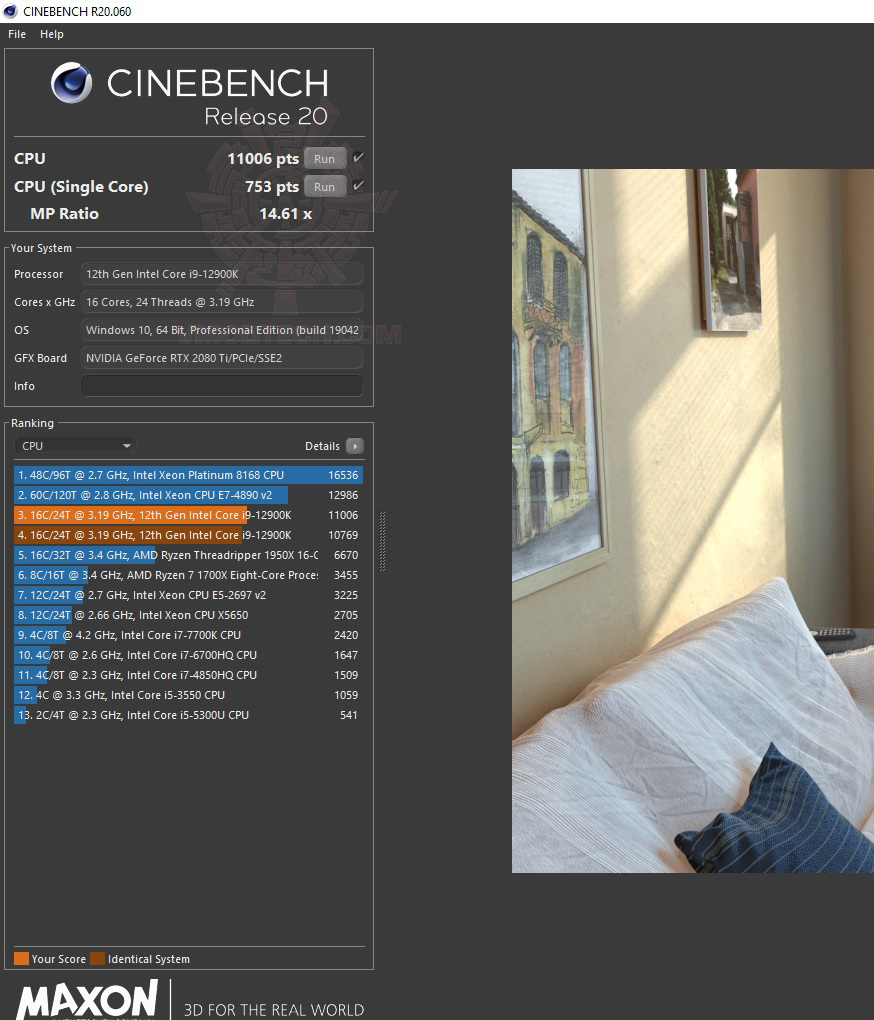

Cinebench 20

c20

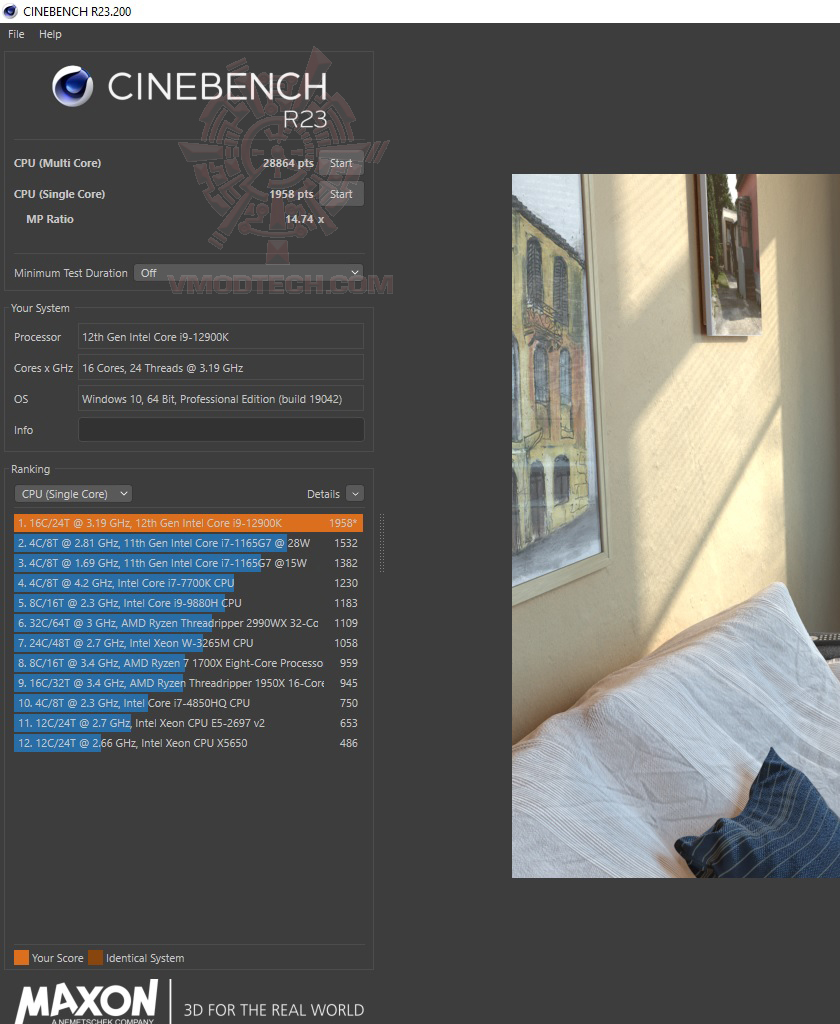

Cinebench 23

c23

โปรแกรม Cinebench ทุกเวอร์ชั่นประสิทธิภาพ Multi Core ที่แรงเต็มพลังทุกการทดสอบเลยครับ แรงทั้ง 16C/24T ทำงานได้เต็มความเร็ว 5.1Ghz แบบเต็มๆ ครับ คะแนนพุ่งทะลุ 28864คะแนนเลยครับ แรงมาเต็มทุกคอร์เลยทีเดียว

เราไปชมผลด้านกราฟฟิกกันต่อเลยครับ

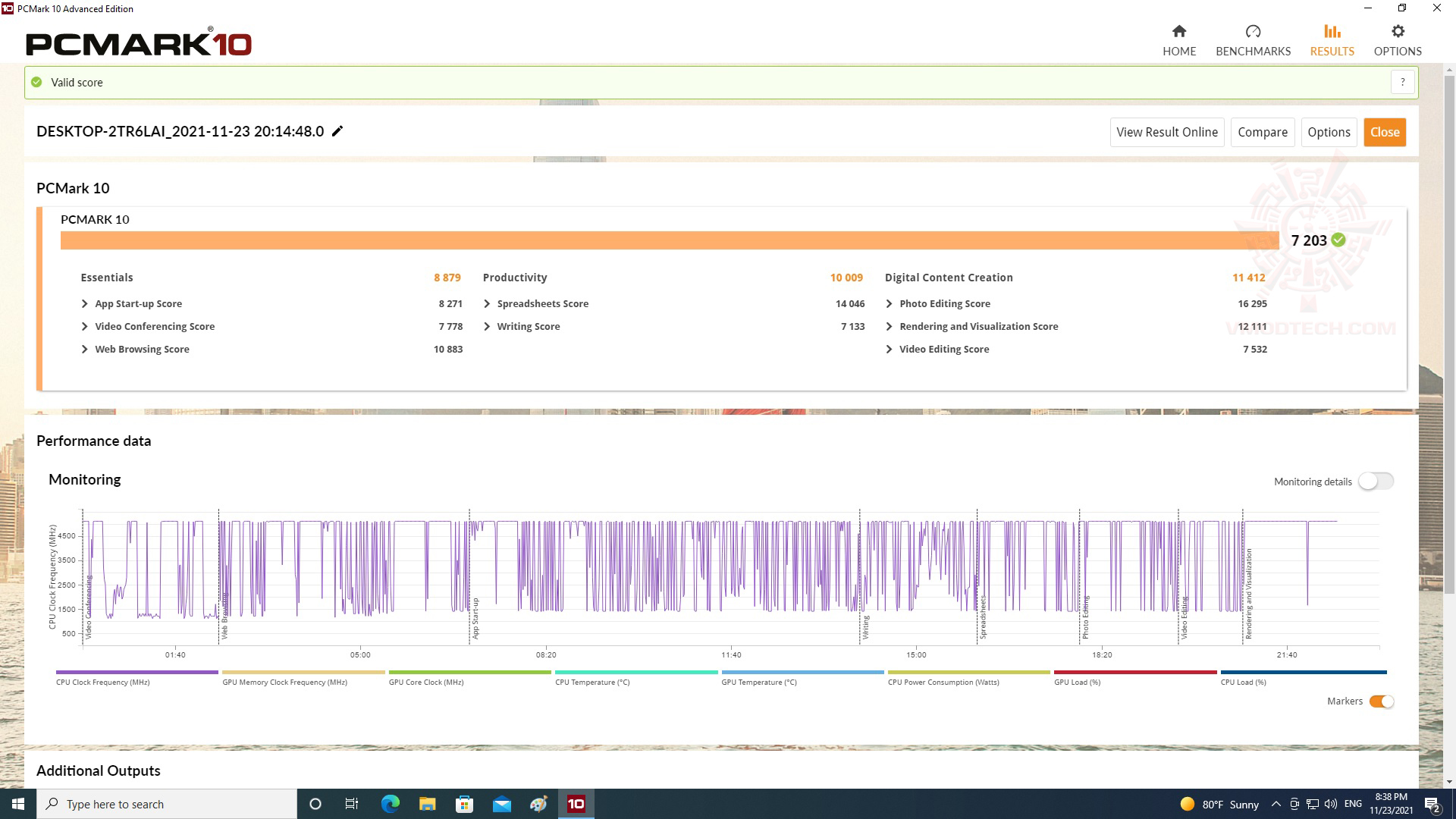

PCMark10

pc10

PCMark10 อยู่ที่ 7203คะแนน ประสิทธิภาพเยี่ยมครับ

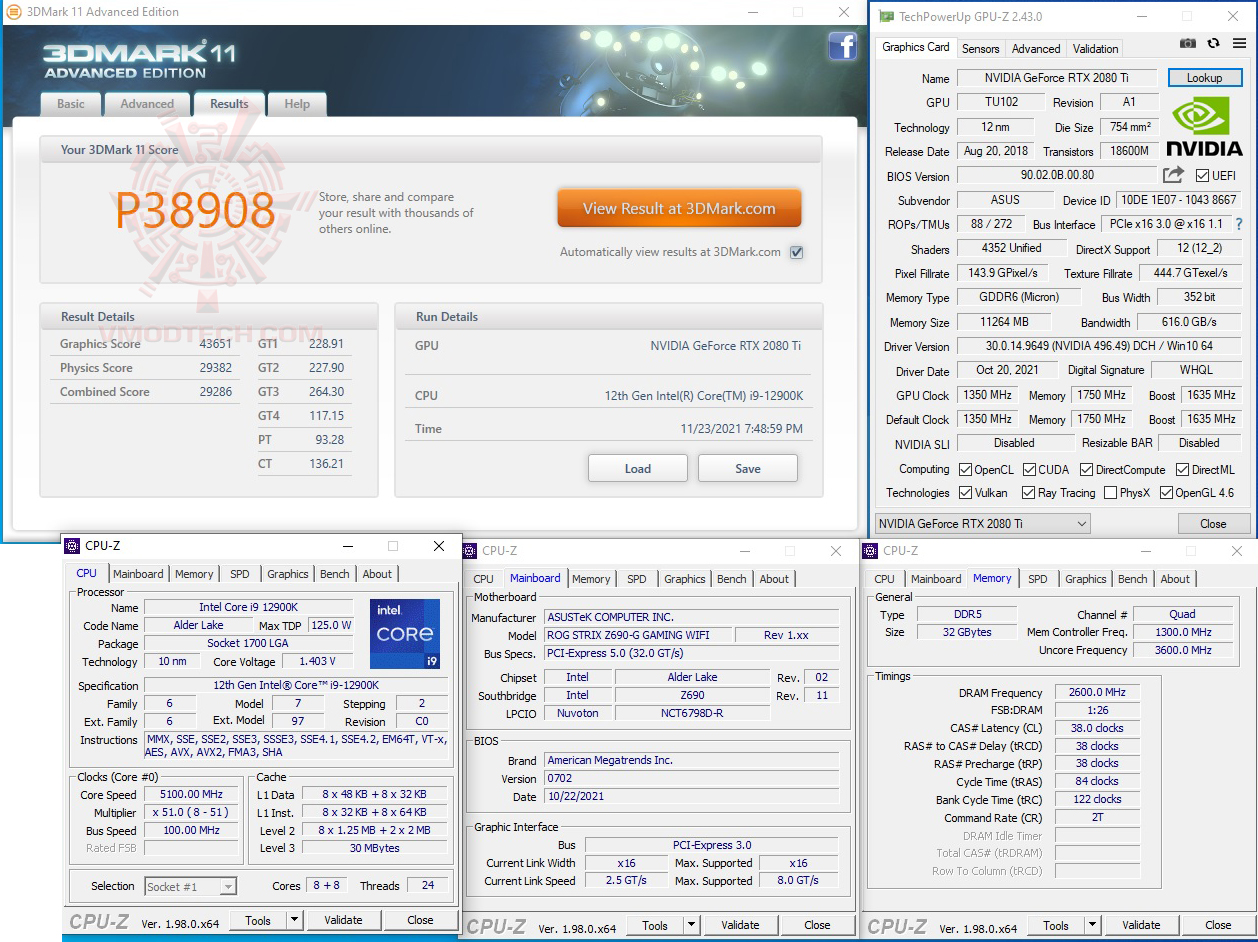

3DMark11

11

11x

3Dmark11 รวมอยู่ที่ 38908คะแนน แรงดีมากๆ ครับทั้ง 720P และ 1080P

3DMark 2013

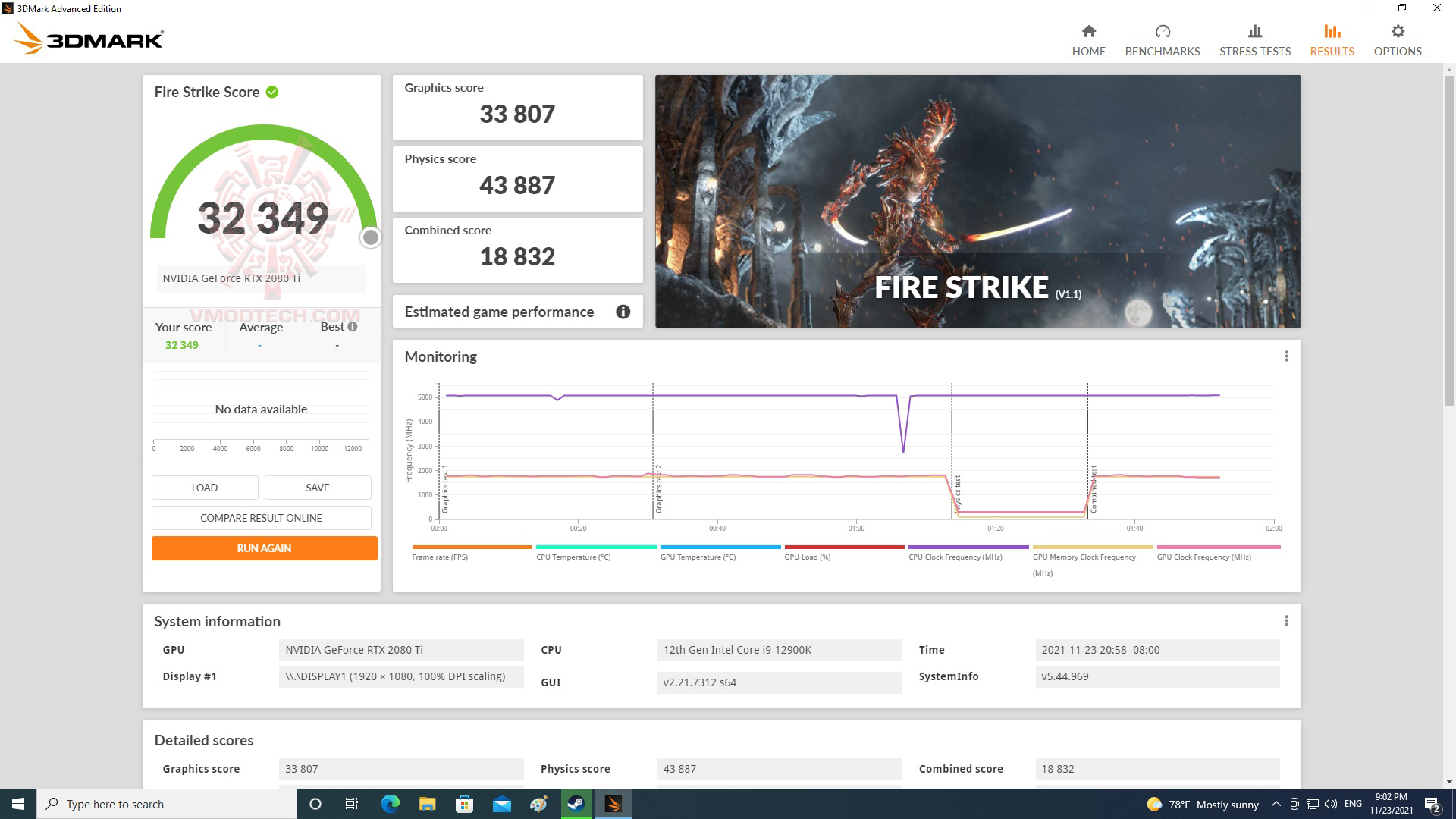

fire

Fire Strike คะแนนรวมอยู่ที่ 32349คะแนน แรงมากๆ ครับ

spy

spyx

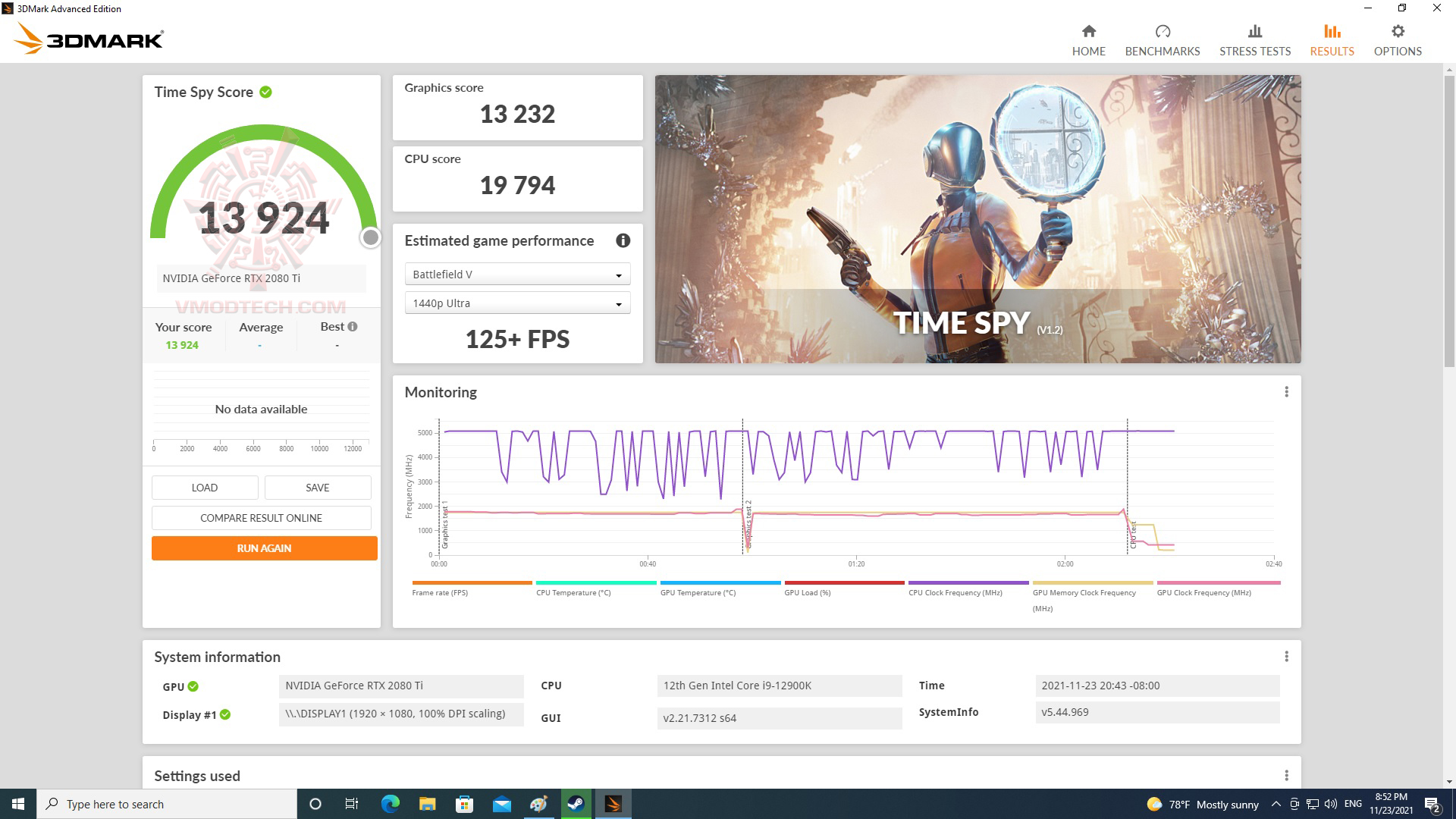

3DMark Time Spy คะแนนรวมอยู่ที่ 13924คะแนน แรงยอดเยี่ยมครับด้านกราฟฟิก DX12 ขับพลังกราฟฟิกออกมาได้อย่างแรงดีจริงๆ

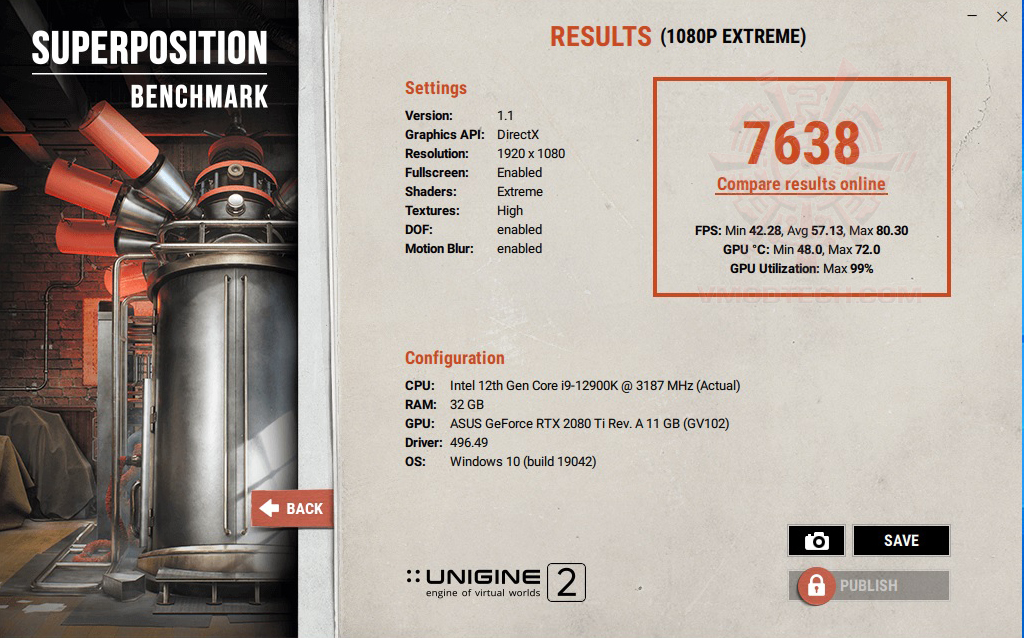

Unigine 2

un2

Unigine2 อยู่ที่ 7638คะแนน แรงเยี่ยมไปเลยครับ

เราไปชมผลทดสอบ Overclock แบบอัดเต็มๆกันต่อเลยครับ

Maximum Overclock

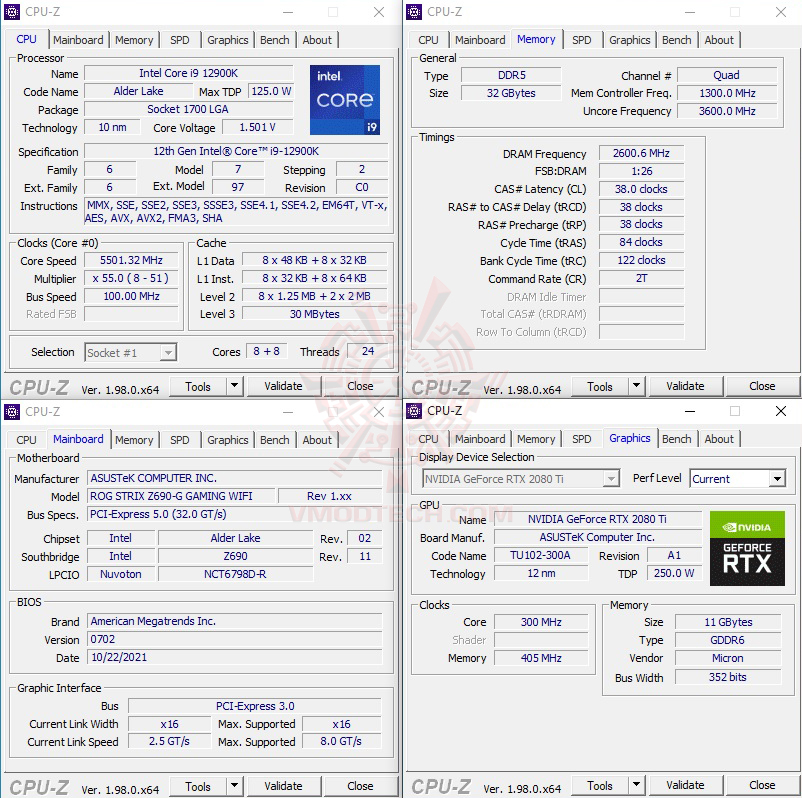

CPU-Z

cpuid-oc-55

โดยในการทดสอบผมโอเวอร์คล๊อกกันแบบเต็มๆ กับซีพียู INTEL CORE i9 12900K ที่ความเร็ว 5.5Ghz Vcore 1.5v บัสแรม 5200Mhz ซึ่งประสิทธิภาพในการโอเวอร์คล๊อกถือว่าทำได้ดีเยี่ยมมากเลยครับกับชุดระบายความร้อนด้วยน้ำธรรมดา แต่ก็ยังคงมาตรฐานการโอเวอร์คล๊อกที่ทำได้ดีเยี่ยมมากๆ เลยครับ

Overclock 5.5Ghz

SuperPI 1MB

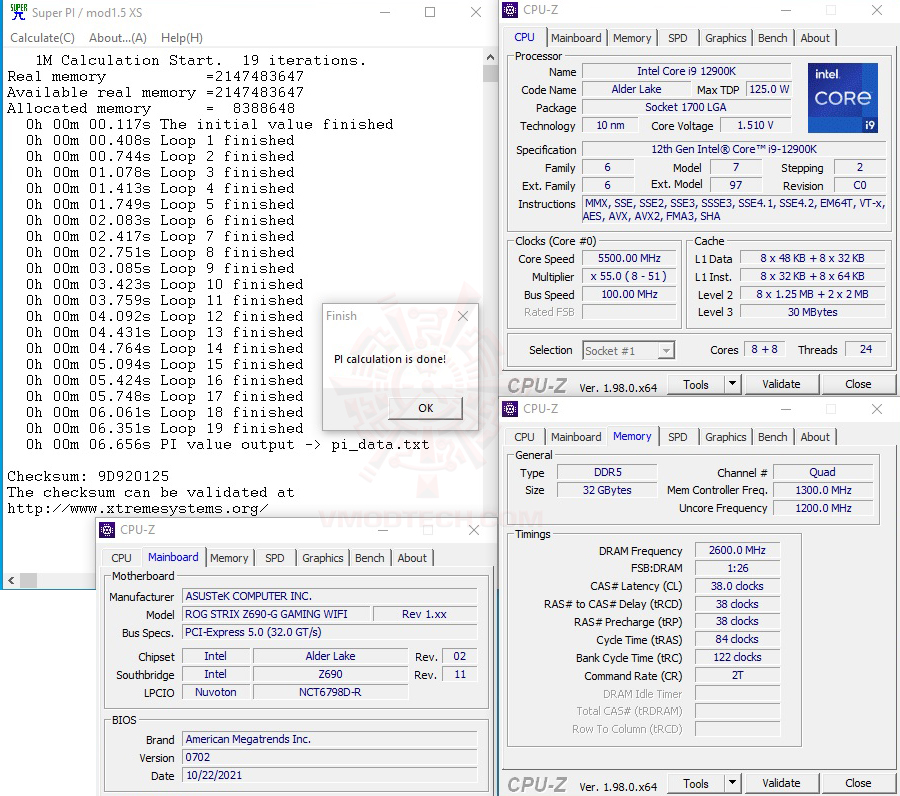

s1-oc55

SuperPI 1MB อยู่ที่เวลา 6.719วินาทีครับ แรงสุดยอดจริงๆ

เราไปชมบทสรุปในช่วงท้ายกันเลยครับ

asus-rog-strix-z690-g-gaming-wifi-review

Conclusion

...ก็มาถึงบทสรุปครับกับการรีวิว ASUS ROG STRIX Z690-G GAMING WIFI เมนบอร์ดระดับกลางซีรี่ย์ ROG STRIX ในชิปเซ็ต Intel Z690 รุ่นใหม่ล่าสุดกับเมนบอร์ดที่ใช้งานกับแพลตฟอร์ม LGA1700 โดยวันนี้ทดสอบร่วมกับซีพียูรุ่นท็อปสุดอย่าง Intel Core i9 12900K ได้อย่างเต็มประสิทธิภาพตลอดการใช้งานรวมไปถึงมีเสถียรภาพอย่างดีเยี่ยมจริงๆ ครับ การเซ็ตค่าต่างๆ ในไบออสนั้นค่อนข้างละเอียดสามารถปรับจูนได้ง่ายครับรายละเอียดระบบไงนั้นละเอียดดีมากๆ ครับ ในเรื่องความนิ่งนั้นต้องยอมรับเลยครับว่าทำได้ดีใกล้เคียงบรรดาตัวท็อปของ ROG ที่สามารถใช้งานที่ความเร็วสูงๆ ระดับ 5.1Ghz ได้อย่างมีเสถียรภาพใน P-Core และ 4.0Ghz ที่ E-Core ตลอดการทดสอบ และอัดกันแบบเต็มๆ ทะลุ 5.5Ghz ได้อย่างไม่ยากเย็นอะไร จุดเด่นอีกอย่างที่ต้องกล่าวถึงก็คือระบบระบายความร้อนที่ตัวเมนบอร์ด ASUS ROG STRIX Z690-G GAMING WIFI ออกแบบมาได้อย่างดีมากครับทั้งในภาคจ่ายไฟที่มีฮีตซิงค์ VRM อย่างคลอบคลุมทำให้ความร้อนสะสมนั้นแทบไม่มีเลยครับแม้จะอัดกันหนักๆ ในการทดสอบ หรือตามจุดสำคัญๆต่างๆ ทั่วเมนบอร์ด

....

...ในส่วนของดีไซน์ของเมนบอร์ด ASUS ROG STRIX Z690-G GAMING WIFI ออกแบบมาได้อย่างสวยงามตามสไตล์ ROG ที่โดดเด่นด้วยไฟ  AURA Sync RGB lighting ตรงชิปเซ็ตแม้จะมีไม่ทั่วบอร์ดแต่ดีไซน์ฮีตซิงค์ระบายความร้อนที่ใหญ่โตก็ช่วยให้ดูอลังการมากยิ่งขึ้นครับแม้เมนบอร์ดจะขนาด m-ATX แต่ความรู้สึกเหมือนกับบอร์ดตัวท็อปเลยทีเดียว ฟีเจอร์ที่ให้มาก็ต้องบอกเลยครับว่าครบครันพร้อมใช้งานทั้ง PCIe 5.0 ในช่องเชื่อมต่อต่างๆ รวมไปถึงระบบ Wifi 6E ที่เป็นจุดเด่น ช่องเชื่อมต่อต่างๆ ที่ให้มามากมายไม่ว่าจะเป็น Intel® WiFi 6E (802.11ax) , Intel® 2.5 Gb Ethernet with ASUS LANGuard , HDMI 2.1 and DisplayPort 1.4 output, three M.2 slots, as well as USB 3.2 Gen 2x2 Type-C ,ถือได้ว่าให้มากันเยอะมากเลยครับ ระบบซอฟแวร์ที่ให้มาใช้งานกันทั้ง AI Noise Cancelation, AI Overclocking, AI Cooling, AI Networking และ AIDA64 Extreme ให้ใช้ฟรีๆ 60วันกันเลยครับ

...

...ถ้าให้สรุปเมนบอร์ด ASUS ROG STRIX Z690-G GAMING WIFI คือเมนบอร์ดสายเกมส์เมอร์ตระกูล ROG ที่แฝงไว้ด้วยความแรงและประสิทธิภาพที่ใกล้เคียงรุ่น Hi End จะใช้งานทั่วไปหรือโอเวอร์คล๊อกก็ทำได้ดีครับ อีกทั้งบรรดาฟีเจอร์นี่ให้มากันครบระดับพรีเมี่ยมกันเลย เหมาะสำหรับคนจะนำไปม๊อด DIY ตกแต่งเพิ่มได้สบายๆ ถ้าท่านกำลังมองหาเมนบอร์ดขนาดกระทัดรัด m-ATX ประสิทธิภาพดีฟีเจอร์ครบมาเต็มในตระกูล ROG รองรับซีพียู Intel Alder Lake รุ่นใหญ่ได้ทุกรุ่นแล้วล่ะก็ ASUS ROG STRIX Z690-G GAMING WIFI คือเมนบอร์ดในราคา 1หมื่นบาทต้นๆ ที่น่าสนใจอีกรุ่นครับ กับมาตรฐานของ ROG STRIX ซีรี่ย์ที่ไม่ผิดหวังแน่นอน

...

...

...โดยราคาวางจำหน่าย13,XXXบาทไทย พร้อมวางจำหน่ายตามร้านไอทีชั้นนำทั่วไปหรือตัวแทนจำหน่ายในเร็วๆ นี้ครับ แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

...

ราคา 13XXXบาท 402USD

..

...

.

vmod award performance Bestvmod award innovation best

...
