MSI N560GTX-Ti Twin Frozr II

Article by tpp On February 15, 2011 8,486 views

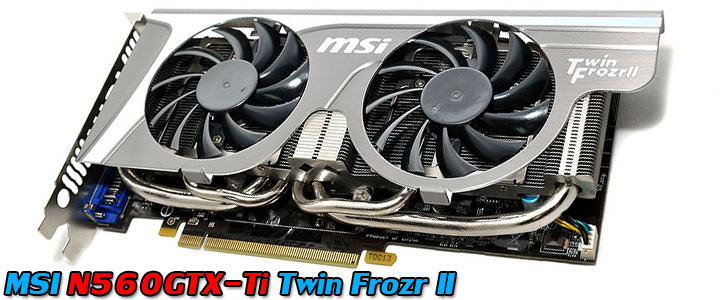

MSI N560GTX-Ti Twin Frozr II
 1 2 3 4 >  Last ›

msi-n560gtx-ti-twin-frozr-ii

สวัสดีครับ มากันไม่ขาดสายอีกครั้งกับการ์ดจอรุ่นกลางที่ประสิทธิภาพล้นเหลืออย่าง GTX 560 Ti วันนี้เป็นคิวของ MSI ครับ โดยทาง Vmodtech จับเอา MSI N560GTX-Ti Twin Frozr II มาเรียบเรียงเป็นบทความมาฝากเพื่อนๆสมาชิก โดยเจ้า N560GTX-Ti Twin Frozr II นั้นใช้ GPU ตัวเก่งจากตระกูล Fermi GF114 มาประกอบลงบน PCB ที่ทาง MSI Design เอง รวมถึง Heatsink ที่มากันเต็มสูบ สวยงาม เย็น เงียบ แถมด้วยการ Overclock มาเสร็จสรรพสำหรับการใช้งานโดยไม่ต้องปรับแต่ง แรงสวย และดุดันตั้งแต่แกะกล่องกันไปเลยครับ เดี๋ยวเรามาดูรายละเอียดของการ์ดที่ผมได้นำบางส่วนมาวางไว้ให้ชม เพื่อง่ายต่อการเข้าใจด้านล่างครับ หรือว่าจะไปชมกันเต็มๆก็ได้ ที่นี่ N560GTX-Ti Twin Frozr II/OC feature1. feature2จุดเด่นชูโรงของผลิตภัณฑ์จาก MSI ในยุคหลังนี่คือ Military Class II นั้นก็ยังนำเอามาใช้กับการ์ดจอรุ่นนี้ด้วยครับ แจ่มจริงๆ ถ้าใครยังไม่ทราบว่า Military Class II คืออะไรก็สามารถย้อนกลับไปชมรายละเอียดได้ที่บทความนี้ครับ The Introduction to MSI Military Class II เรามาดูตารางเปรียบเทียบความสามารถของการ์ดที่อยู่ซึ่งวางตลาดกันอยู่ในปัจจุบันกันครับ spec-table .

. Graphic Card Appearance .

dsc_0020สรรพคุณหน้ากล่องอลังการมากครับ . dsc_0022รายละเอียดด้านหลังกล่องครับ .

dsc_0025 คู่มือเล็กๆกับแผ่น Driver สำหรับติดตั้งเบื่องต้นรวมถึงหัวแปลงไฟจาก Morex เป็๋น PCIE หัวแปลง DVI เป็น Dsub และหัวแปลง Mini HDMI เป็น HDMI ครบเซ็ตเลย .

dsc_0053

เต็มๆด้านหน้า อลังการจริงๆกับพัดลมคู่และ Heatsink ขนาดใหญ่ .

dsc_0030

ท่อ Heat Pipe สี่ท่อ เงาวิ้งเลย .

dsc_0033

หมุนมาอีกมุมครับ Port SLi หนึ่่ง Port ก็สามารถ SLi ได้แน่นอนตามมาตรฐาน .

dsc_0035

.

dsc_0047

ด้านหลังการ์ด MSI เก็บรายละเอียดได้ดีครับ

dsc_0052

ชมกันชัดๆ 4ท่อยักษ์ พัดลมคู่ แรงงงง

.

dsc_0048

Port SLi ครับ

.

dsc_0042

ต้องการไฟเลี้ยงตามมาตรฐานครับ 6 Pin สองหัว

.

dsc_0041Output ท้ายการ์ด มาพร้อมสรรพทุกการเชื่อมต่อเลยครับ DVI สอง กับหนึ่ง Mini HDMI

.

.

System Configuration

.SYSTEMS
.CPU ..Intel Core i7 2600K
.Motherboard ..ASUS P8P67 PRO
.Memory ..G.Skill F3-17600 CL7D-4GBPIS 2GB*2 Dual Channel...........................
.Graphic Card ..MSI N560GTX-Ti Twin Frozr II (nVidia GTX560 Ti)
.Harddisk ..WD500AAKS
.CPU Cooler ..Water Cooling (EK HF, MCP655, XSPC RX480+240)
.Power Supply ..SilverStone Strider ST1000 Watt
.Operation System ..Windows 7 Ultimate 32-bit

.

System Stability Test . สำหรับ System วันนี้ยังเป็น Sandy Bridge Core i7 2600K โดยความเร็วที่ใช้จะเป็น BCLK 100.3 x 52 = 5,217 MHz โดยประมาณด้วยการระบายความร้อนด้วยน้ำครับ . linx-running-52_1 . linx-finished-52_1 ผ่านกันไปครับสำหรับ Stability Benchmark สุดหินอย่าง LinX Default Setting . superpi_1 เมื่อ LinX ผ่าน SuperPI Suite ก็ไม่ใช่ปัญหาครับ

. ขณะทำการทดสอบ dsc_0197

งดงามมากครับกับพัดลมคู่ Twin FrozrII จาก MSI Design .

Everest Details

aida1

สำหรับ MSI N560GTX-Ti Twin Frozr II นั้น ได้ทำการ Overclock ความเร็วจาก Default Clock ของ GTX560 Ti ขึ้นมาพอสมควรครับ จากมาตรฐานที่ 822/1000 Core/Mem เป็น 880/1050 MHz กันมาเรียบร้อยด้วยไฟ 1012 mV ซึ่ง GPUZ และ MSI Afterburner ก็สามารถอ่านค่าได้ถูกต้องครับ

MSI N560GTX-Ti Twin Frozr II Default Clock

cpuz-default .

MSI Afterburner Detail

msi

.

สำหรับการเทสวันนี้ ผมได้ทำการ Overclock และปรับไฟเลี้ยงการ์ดขึ้นไปอีก เพื่อที่จะทดสอบประสิทธิภาพของการ์ด และ Heatsink ที่ทาง MSI ได้ Design มาครับ .

MSI N560GTX-Ti Twin Frozr II Overclock and Over voltage at 1020/1137/2040 Core/Mem/Shader

gpuz-oc . msi1. .

สำหรับความร้อน GPU นั้น ผมขอนำความร้อนขณะรัน Furmark ของการ Overvoltage ที่ค่า 1020/1137/2040 Core/Mem/Shader มาแค่ค่าเดียวครับที่ไฟ 1150 mV รอบพัดลม 100% ความร้อนสูงสุดอยู่ที่ที่ 76 องศา ไม่ร้อนและเงียบดีจริงๆครับ

fur8 รายละเอียดทั้งหมดเรียบร้อยไปแล้ว ต่อไปก็เป็นผลงานของการ์ดเลยครับ วันนี้เทสสองค่า คือ

MSI N560GTX-Ti Twin Frozr II Default Clock 880/1050/1760 Core/Mem/Shader และ

MSI N560GTX-Ti Twin Frozr II Overvoltage 1020/1137/2040 Core/Mem/Shader

..

.

3DMark 06

..

MSI N560GTX-Ti Twin Frozr II Default Clock 880/1050/1760 Core/Mem/Shader . 06

MSI N560GTX-Ti Twin Frozr II Overvoltage 1020/1137/2040 Core/Mem/Shader . 061

.

062.

เห็นคะแนน 06 แล้วอึ้งครับ เพราะเมื่อจับคู่กับ Sandy Bridge 2600K แล้ว คะแนนพุ่งพรวดพราดเลย ยิ่ง Overclock กันอีกยิ่งแรงครับ . .

3DMark Vantage

.

MSI N560GTX-Ti Twin Frozr II Default Clock 880/1050/1760 Core/Mem/Shader PhysX Enable . vantage-physx . MSI N560GTX-Ti Twin Frozr II Default Clock 880/1050/1760 Core/Mem/Shader PhysX Disable . vantage-no-physx

.

MSI N560GTX-Ti Twin Frozr II Overvoltage 1020/1137/2040 Core/Mem/Shader PhysX Disable . vantage-physx1

. MSI N560GTX-Ti Twin Frozr II Overvoltage 1020/1137/2040 Core/Mem/Shader PhysX Enable . vantage-no-physx1

. vantage แซงรุ่นพี่อย่าง GTX570 Default กันเลยครับ แรงงงง

. .

3DMark 11

. MSI N560GTX-Ti Twin Frozr II Default Clock 880/1050/1760 Core/Mem/Shader 11

. MSI N560GTX-Ti Twin Frozr II Overvoltage 1020/1137/2040 Core/Mem/Shader . 111

. 112. พอมา Benchmark DX11 ก็ดูว่าจะเป็นรองค่าย AMD ซักนิดนึงครับ . .

Unigine Heaven Benchmark 2.1

. MSI N560GTX-Ti Twin Frozr II Default Clock 880/1050/1760 Core/Mem/Shader . unigine-2011-02-11-22-21-30-04_resize

. MSI N560GTX-Ti Twin Frozr II Overvoltage 1020/1137/2040 Core/Mem/Shader . unigine-2011-02-10-23-49-42-90_resize. . unigine.

Unigine นี่เบียด 6970 Overclock เข้าวินอย่างฉิวเฉียดเลยครับ

.

.

Crysis Warhead Benchmark

. MSI N560GTX-Ti Twin Frozr II Default Clock 880/1050/1760 Core/Mem/Shader . warhead

. MSI N560GTX-Ti Twin Frozr II Overvoltage 1020/1137/2040 Core/Mem/Shader . warhead1.

warhead2.. เจอเกมส์สุดโหดโคตรแห่งยุคเข้าไป ก็ยังสามารถประคองเฟรมเรทได้อย่างสวยงามครับ ลองเล่นดูก็ลื่นไม่มีปัญหา แต่ผมยังไม่รับประกันนะครับสำหรับ Crysis Warhead 2 ว่าจะรอดหรือเปล่า . .

Metro 2033 Benchmark

.. metro-setting_resize

. MSI N560GTX-Ti Twin Frozr II Default Clock 880/1050/1760 Core/Mem/Shader . metro

.

MSI N560GTX-Ti Twin Frozr II Overvoltage 1020/1137/2040 Core/Mem/Shader . metro1

. metro2.

กับเกมส์โหดอีกตัวนึงครับ Frame Rate พอเอาตัวรอดได้ครับ มีหนืดๆเหมือนกันตอน Benchmark . .

Batman Benchmark

. batman-setting

.

MSI N560GTX-Ti Twin Frozr II Default Clock 880/1050/1760 Core/Mem/Shader . shippingpc-bmgame-2011-02-11-22-33-52-20_resize1

. MSI N560GTX-Ti Twin Frozr II Overvoltage 1020/1137/2040 Core/Mem/Shader . shippingpc-bmgame-2011-02-10-23-16-10-01_resize สำหรับ Batman ผมมีปัญหากับข้อมูล Benchmark นะครับ ขออภัย แต่สำหรับการเล่นเนี่ย สบายๆครับ . .

Lost Planet 2 Benchmark

. MSI N560GTX-Ti Twin Frozr II Default Clock 880/1050/1760 Core/Mem/Shader . lp2dx11-2011-02-11-22-45-17-95_resize

. MSI N560GTX-Ti Twin Frozr II Overvoltage 1020/1137/2040 Core/Mem/Shader . lp2dx11-2011-02-10-23-12-14-42_resize

. lp2.

เจ๋งครับ กับเกมส์ยุคปัจจุบันอย่าง LP2 ประคองตัวได้อย่างงดงาม ไม่มีปัญหาในการเล่นแม้ว่าผมจะเซตอย่างสุดโหด

. . .

Final Fantasy XIV . ff-setting

.

MSI N560GTX-Ti Twin Frozr II Default Clock 880/1050/1760 Core/Mem/Shader . ffxivwinbenchmark-2011-02-11-22-41-23-62_resize

.

MSI N560GTX-Ti Twin Frozr II Overvoltage 1020/1137/2040 Core/Mem/Shader

ffxivwinbenchmark-2011-02-10-23-07-56-13_resize. ff. ไม่มีปัญหาครับกับ Final Fantasy

.

.

Conclusion

dsc_0026 . ผ่านการทดสอบไปเรียบร้อยแล้วนะครับสำหรับ MSI N560GTX-Ti Twin Frozr II ที่ใช้ GPU GTX560 Ti จาก Nvidia สำหรับจุดเด่นของการ์ดนี้นั้นคือ Heatsink ระบายความร้อนที่ทาง MSI เลือกใช้ Twin Frozr II มาดับร้อน ซึ่งถือว่าทำผลงานได้เยี่ยมครับ ขนาดเพิ่มไฟเข้าไปขนาดนั้นแล้วยังเอาอยู่ โดยร้อนที่สุดเพียง 76 องศาเซลเซียสเอง แต่ถ้าจัดเข้าเคสนั้นอาจจะมากขึ้นกว่านี้ คิดว่าไม่น่ามีปัญหาครับ . ด้านความสามารถในการ Overclock นั้น ก็สามารถทำได้ดีครับ ลากได้มากที่สุดเท่าที่ Vmodtech เคยทำการเทสมาหลายใบ ในส่วนของ Core แต่สำหรับ Memory นั้นลากไม่ไปครับแม้ว่าจะเพิ่มไฟเลี้ยงเข้าไปก็ไม่ได้ช่วยให้ลากได้มากขึ้น ผมเลยเลือกเอาค่านี้มาทดสอบยาวๆ ก็ไม่เจอปัญหาแม้แต่ครั้งเดียวครับ สำหรับราคาขายนั้นคงต้องไปตัดสินใจหน้าตู้อีกครั้งแล้วกันครับ ผมไม่แน่ใจว่าจะอยู่ที่ประมาณเท่าไหร่ ก็ใช้ผลทดสอบจากผมประกอบการตัดสินใจ น่าจะช่วยให้ตัดสินใจง่ายขึ้นครับ แรงๆ เย็นๆ รวมทั้งอุปกรณ์บนการ์ดแจ๋วๆแบบนี้ อยู่ยาวแน่นอน... . หวังว่าคงเป็นประโยชน์ และสุขสันต์วันแห่งความรักนะครับ ใครมีความรักที่ดีก็ขอให้ประคองรักให้อยู่กันเนิ่นนาน มีความสุขมากๆครับ . เชน ยกล้อ ยสตน. ยห.

.

vmod-award-performance-goodvmod-award-innovation-good

.

ขอขอบคุณ MSI
