ZYXEL 10G Consumer Switch & NIC Review
 < 1 2 3 4 5 6 >

Testing

tpp_7839

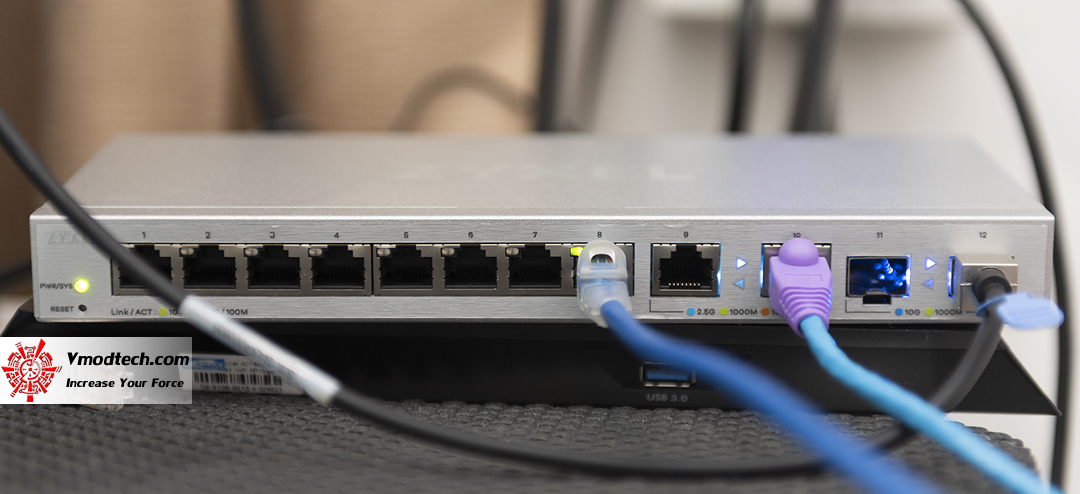

เสียบเพื่อใช้งานเลย

tpp_7844

tpp_7846

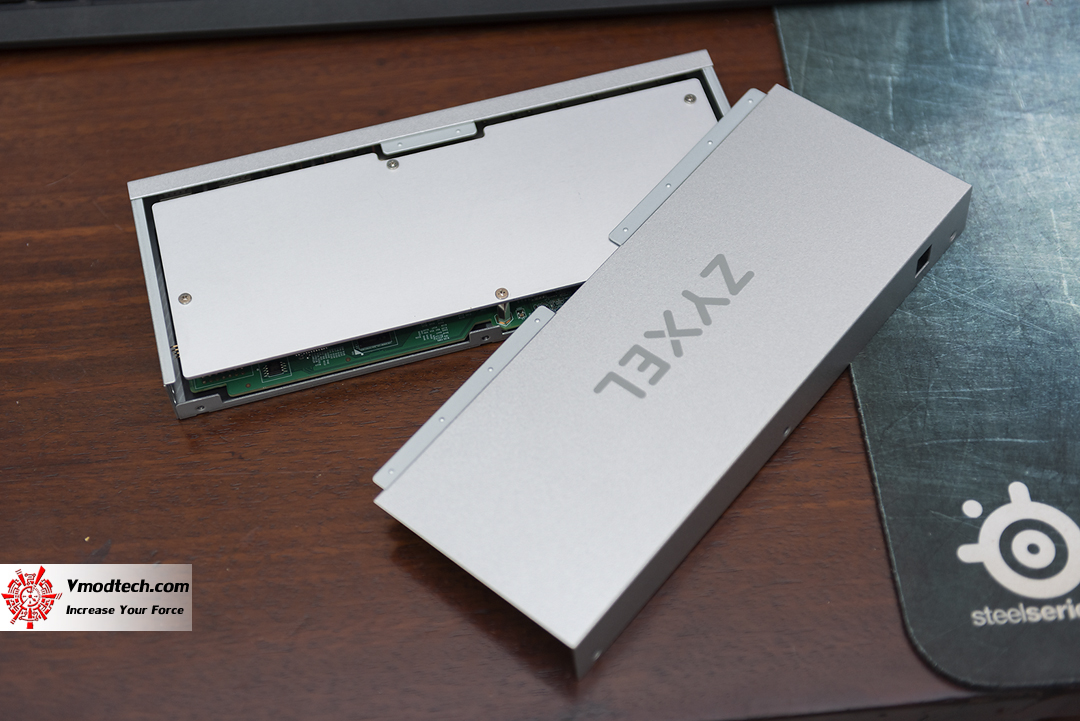

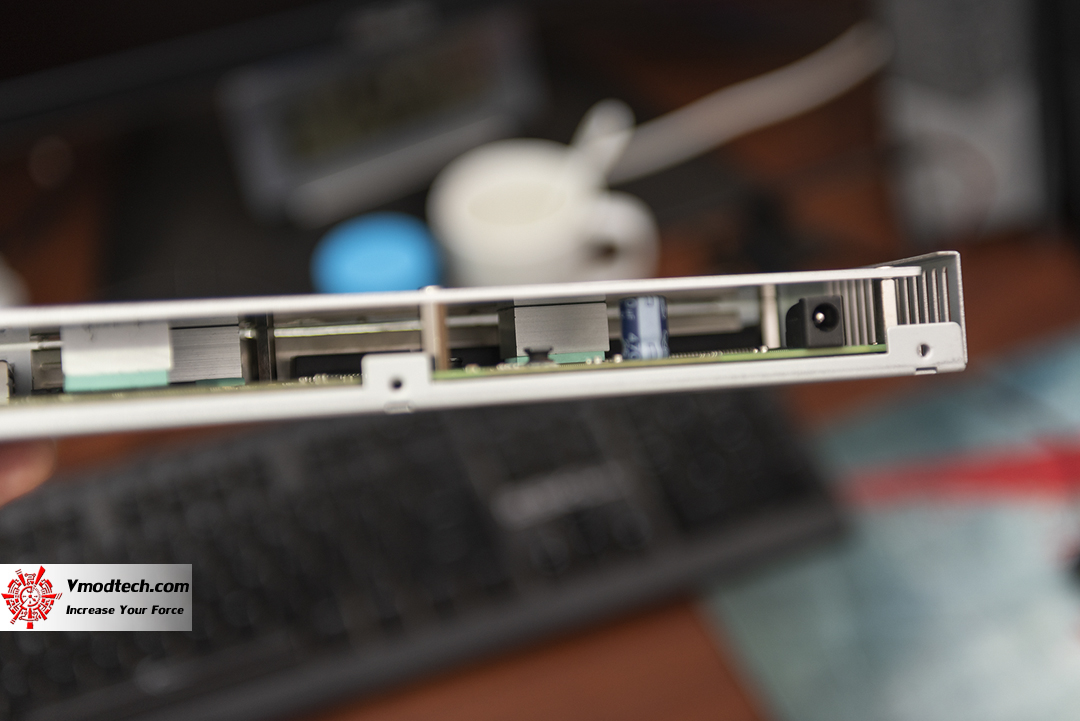

ลืมไปครับ ผมได้ลองเปิดฝาของตัวสวิทซ์ออกมาดูด้วย พบแผ่นฮีทซิ้งค์ระบายความร้อนที่มีขนาดเต็มพื้นที่ของตัวเคสสวิทซ์เลยทีเดียว ภายในไม่มีพัดลมระบายอากาศนะครับ แต่ก็ไม่พบปัญหาระหว่างใช้งานเลย

1

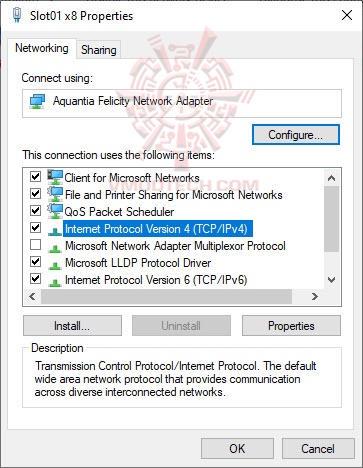

สำหรับขั้นตอนการติดตั้งนะครับ เราต้องทำการเปลี่ยน ip address ของคอมพิวเตอร์ของเราเพื่อที่จะสามารถเข้าไปเซตอัพตัวสวิทซ์ XGS1210-12 ก่อน โดยที่ ip address ของตัว XGS1210-12 นั้นก็คือ 192.168.1.3 ดังนั้นให้เราเปลี่ยน ip address ของเครื่องที่เราต้องการทำงานร่วมกับสวิทซ์นี้ให้อยู่บนวงเดียวกันก่อน

2

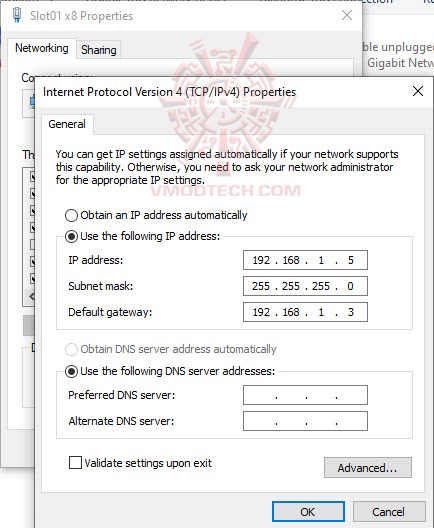

ที่เครื่อง server ผมเปลี่ยน ip address เป็น 192.168.1.5 นะครับ

.

MENU

a

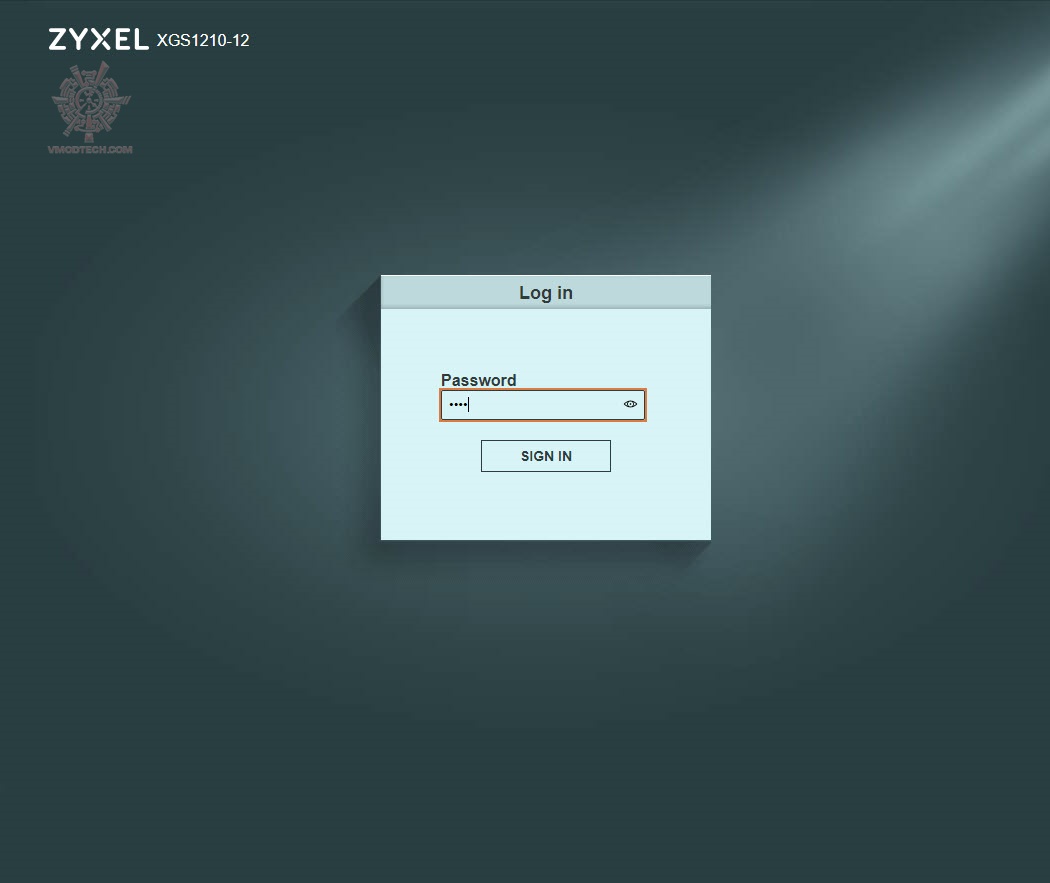

ให้เราเข้าไปที่ web browser แล้วพิมพ์ 192.168.1.3 ครับ จะพบกับหน้า login นี้เลย

b

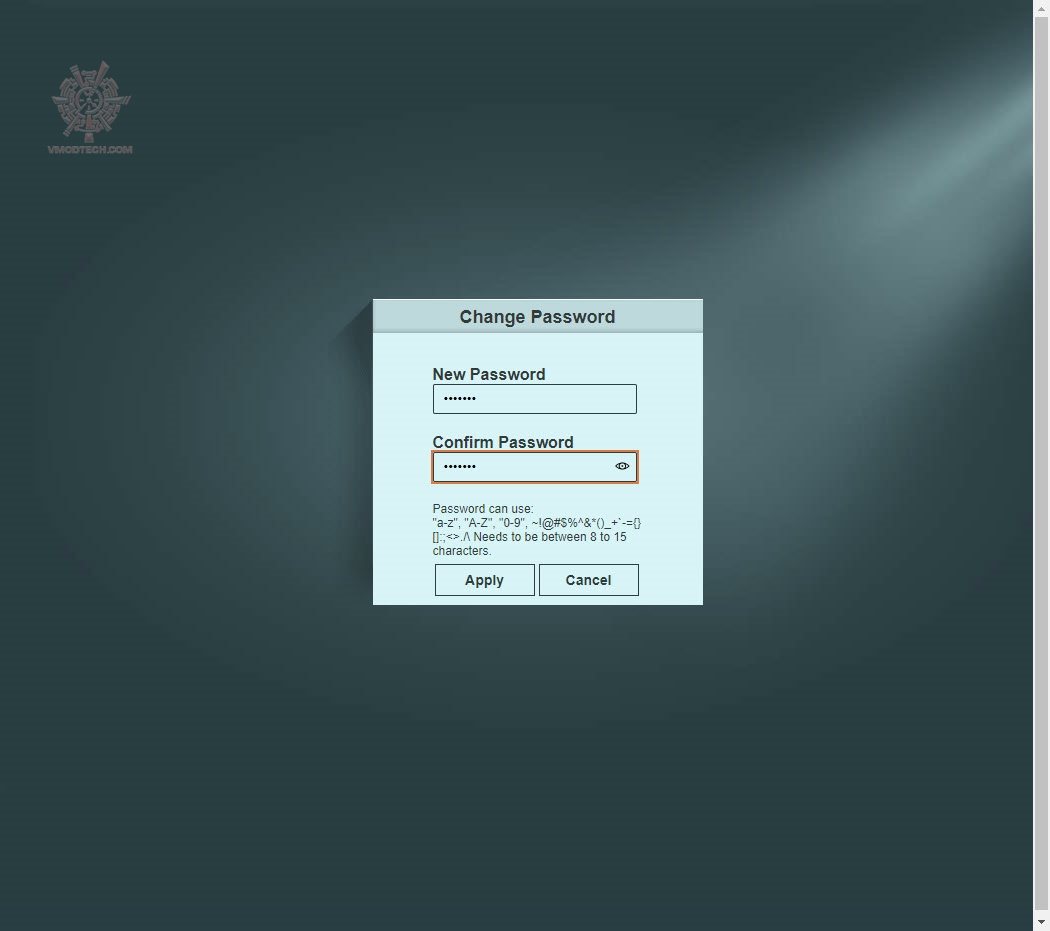

password ที่ติดมากับเครื่องคือ 1234 ครับ หลังจากกรอกเข้าไปที่หน้าแรกแล้ว ระบบจะให้เปลี่ยน password ใหม่ทันที

c

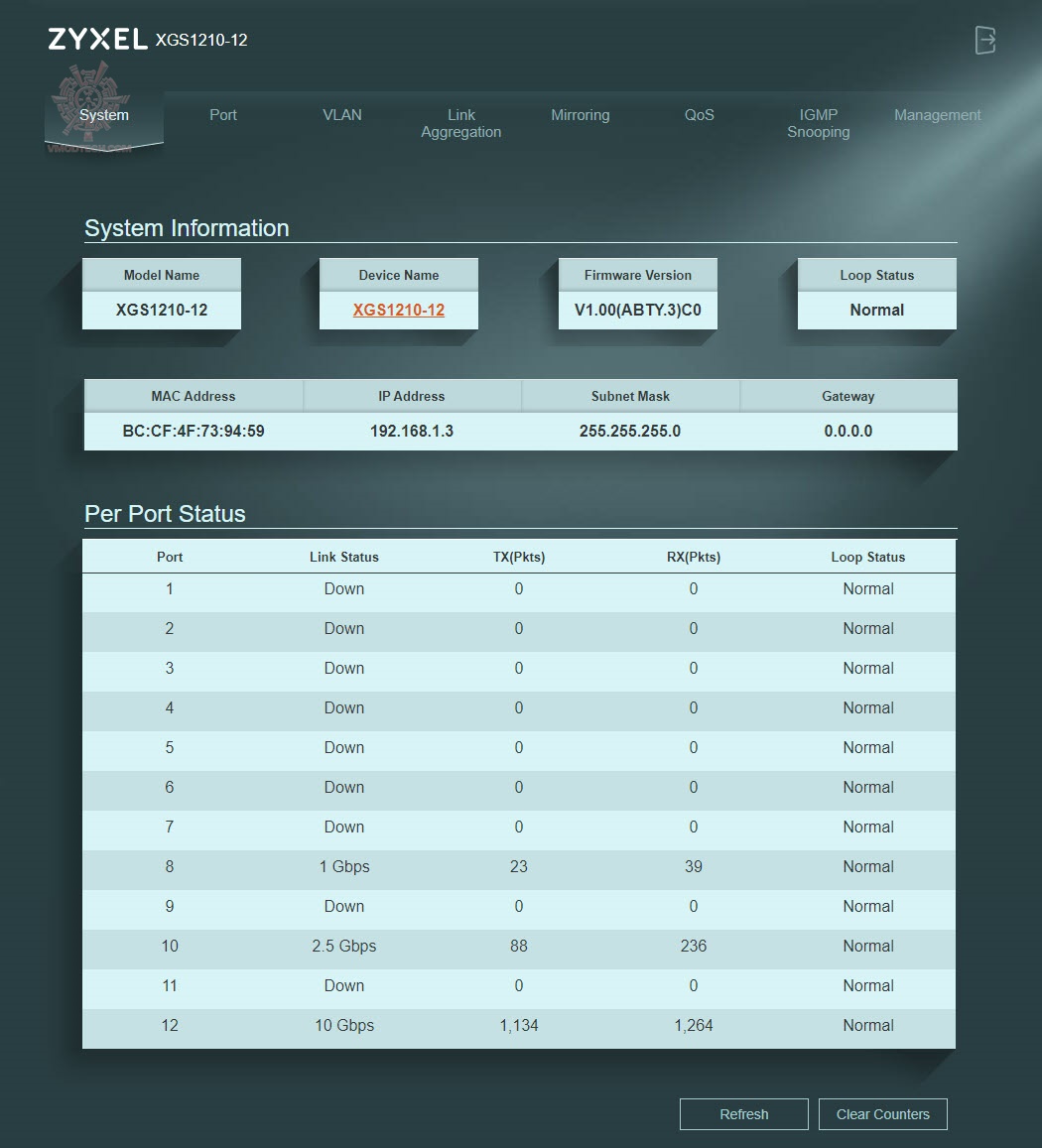

เมื่อเข้ามาแล้ว หน้านี้จะเป็น user interface หลักครับ ซึ่งจะมีการแสดงรายละเอียดต่างๆไว้อย่างครบถ้วนเลย

d

e

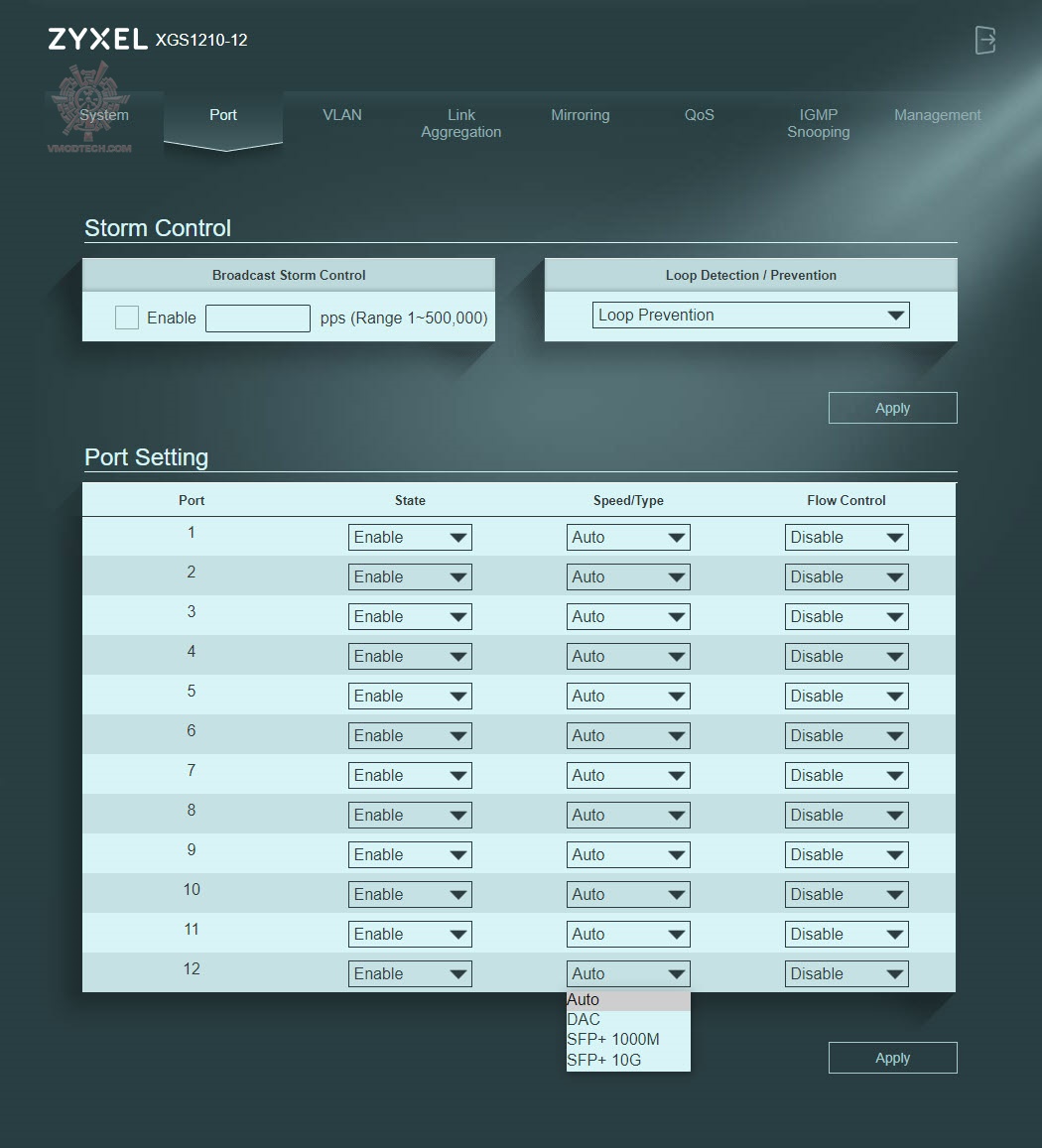

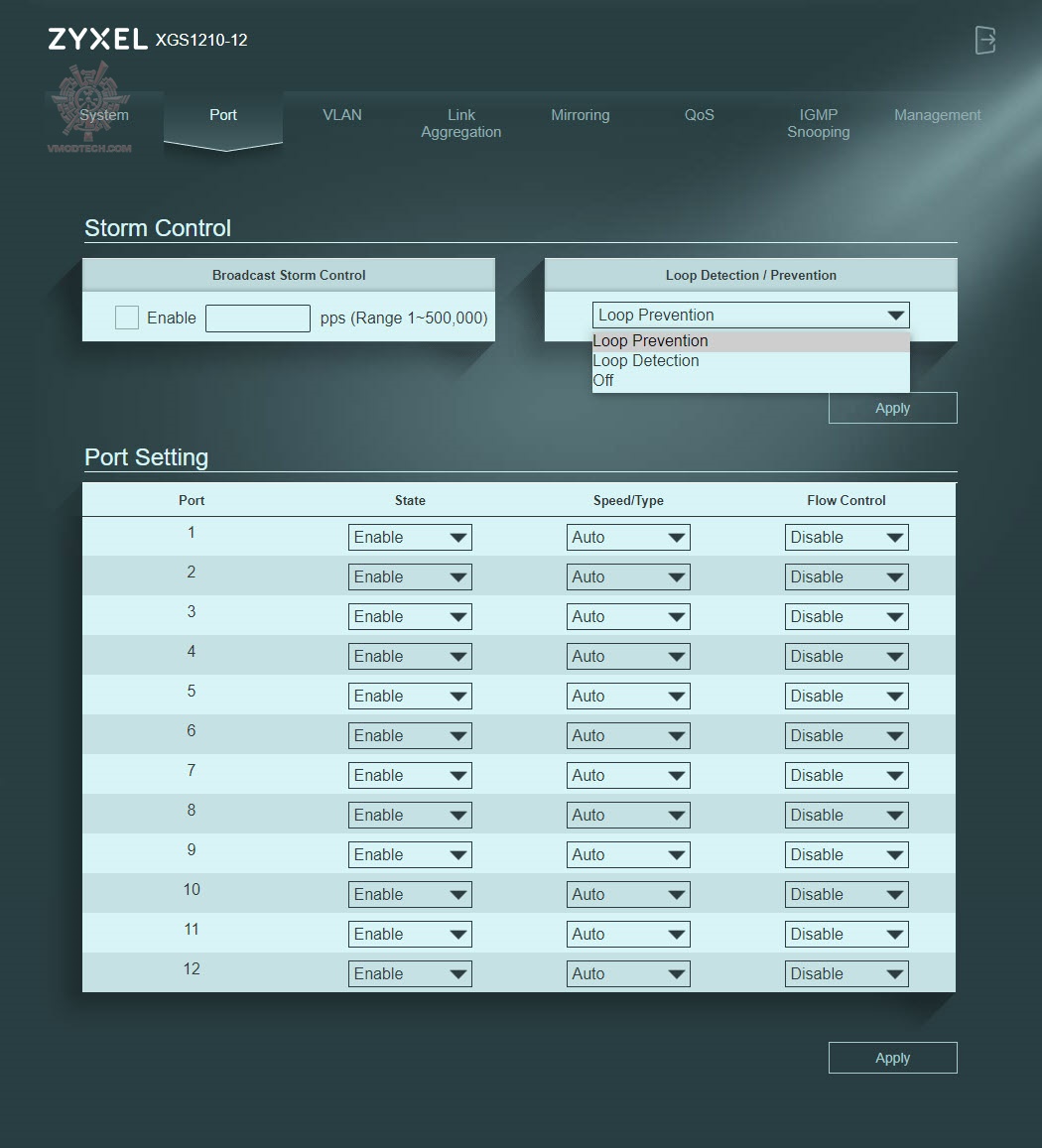

ที่หน้า Port นี้ เราสามารถตั้งค่าของ Loop Detection / Prevention ได้ครับ

f

g

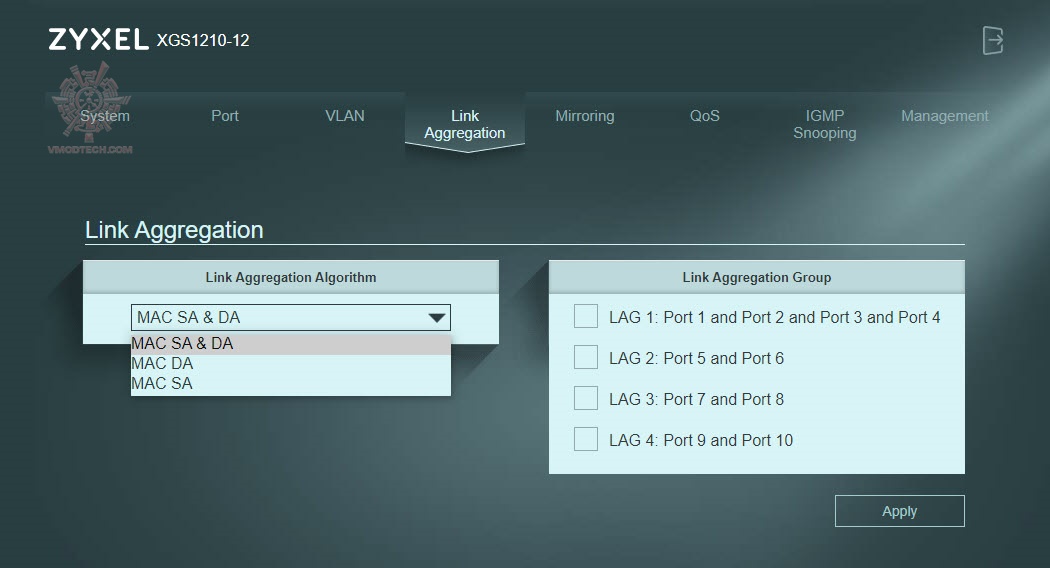

ที่หน้า Link Aggregation นี้ เราสามารถปรับแต่ง Link aggregation algorithm และ Link aggregation group ได้

i

j

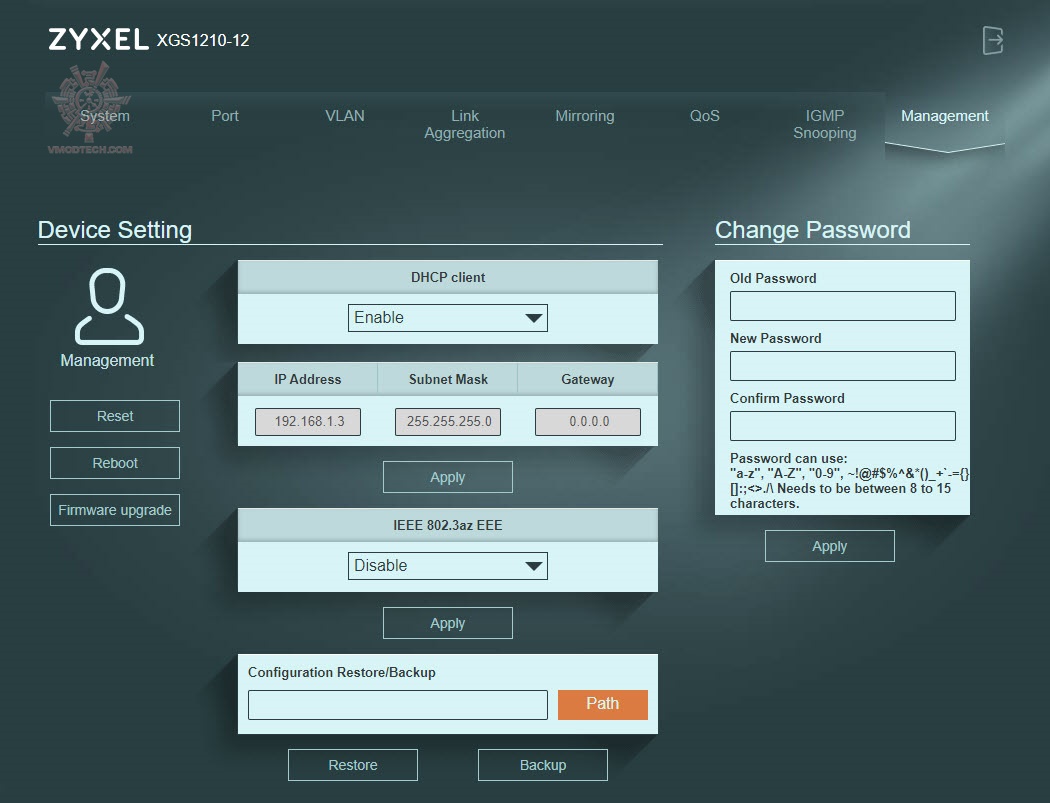

ที่หน้า management ก็จะเป็นหน้าสำหรับการตั้งค่าระบบทั้งหมด

tpp_7836

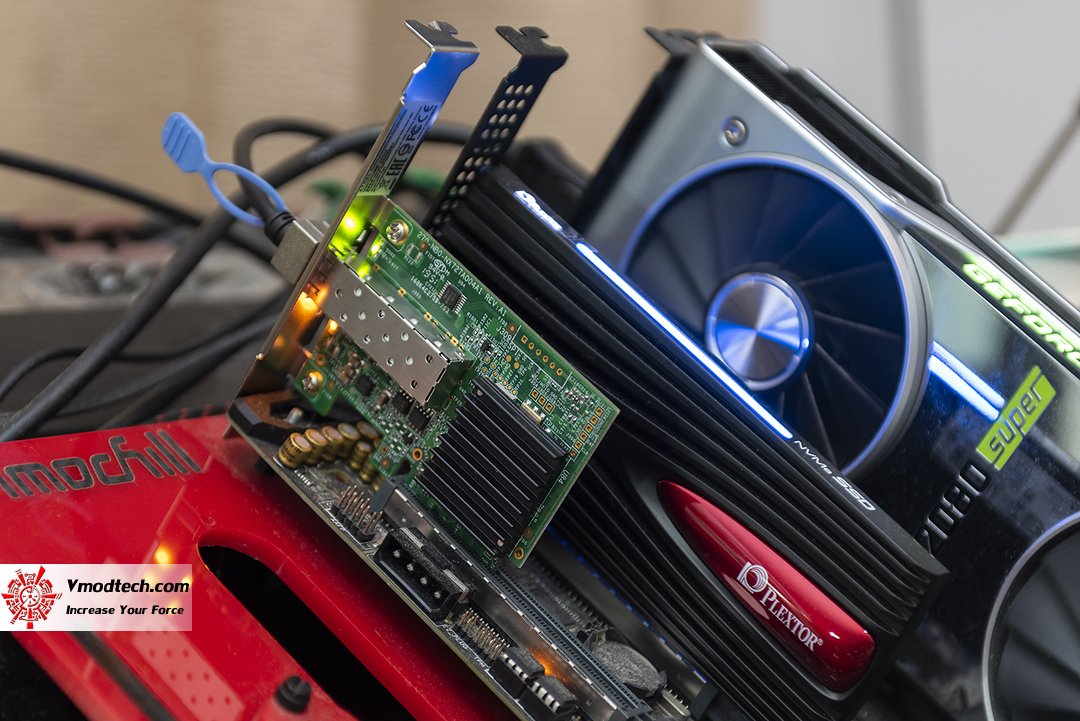

สำหรับตัวเซอร์เวอร์นั้น ผมติดตั้ง ZYXEL XGN100F ผ่านสายแลนที่มีหัวแบบ SFP+ ไปยังช่อง 10G บนสวิทซ์

tpp_7837

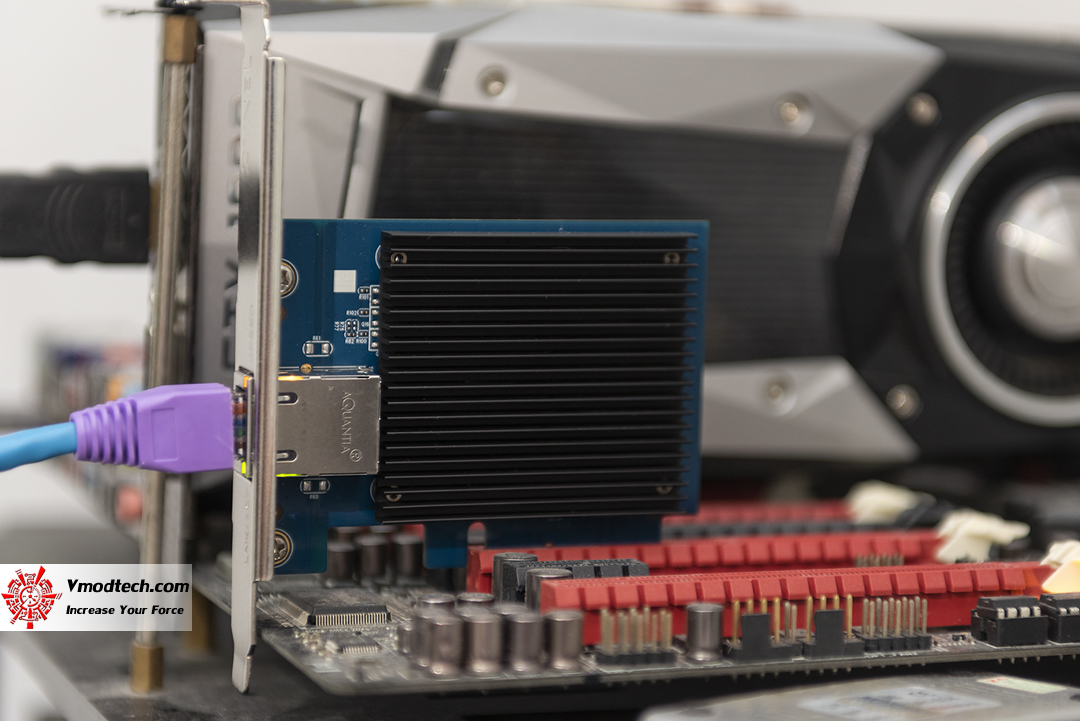

สำหรับ Client 1 นั้น ผมติดตั้ง ZYXEL XGN100C ผ่านสายแลน CAT6 ที่มีหัวแบบ RJ45 ปกติไปยังช่อง 2.5G บนสวิทซ์

และ Client 2 ผมต่อสายแลนแบบ CAT5e ไปยังคอมพิวเตอร์โน๊ตบุ๊คซึ่งมี Gigabit Lan อยู่ครับ โดย SSD ของระบบทั้งหมดนั้นเป็น SSD ที่เป็นแบบ M.2 PCIe NVMe ที่ให้ความเร็วในการอ่านเขียนเกิน 1000 เมกกะไบท์ต่อวินาที

.
