ASUS MAXIMUS VII IMPACT Motherboard Review
| Share | Tweet |
สวัสดีครับ ทุกๆท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดใหม่ล่าสุดของของทาง INTEL กันครับ ซึ่งยังคงเป็นเมนบอร์ดชิบเซ็ต Z97 ในลำดับที่ 28 ที่ทาง Vmodtech.com ของเราที่ทำการรีวิวมาเรื่อยๆมาให้ทุกๆท่านได้ชมกันอย่างเต็มอิ่มกันครับ ซึ่งในวันนี้มากันในยี่ห้อ ASUS ในชื่อรุ่น ASUS MAXIMUS VII IMPACT ที่เป็นเมนบอร์ดในซีรี่ย์ ROG ในรุ่นเล็กๆ Mini-ITX แต่พกพาฟีเจอร์มามากมายเกินขนาดจริงๆครับ ไม่ว่าจะเป็น Gamer’s Guardian , GameFirst III , SupremeFX Impact II , เป็นต้น รวมไปถึงภาคจ่ายไฟชั้นเยี่ยม Impact Power II ที่รวบรวมเอาภาคจ่ายไฟที่มีคุณภาพมายัดไว้ในเมนบอร์ดขนาดเล็ก Mini-ITX รวมไปถึงฟีเจอร์ที่จัดเอาใจบรรดาคอเกมส์เมอร์อย่าง GameFirst III ที่ช่วยจัดเรียงสัญญาณอินเตอร์เน็ตในการเล่นเกมส์มายังจุดเดียวทำให้การเล่นเกมส์ออนไลน์นั้นลื่นไหลดีมากยิ่งขึ้นอีกด้วยครับ เดี๋ยวเรามาชมกันครับว่าประสิทธิภาพต่างๆของเมนบอร์ดนั้นเป็นเช่นไร ก่อนอื่นเราไปชมรายละเอียดจากทางเว็บไซต์กันก่อนครับ
INTRODUCTION

More Information >>Click<<
เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ
.
ASUS MAXIMUS VII IMPACT Appearance
มากันในกล่องสีแดงพร้อมโลโก้ ROG บอกชื่อรุ่น ASUS MAXIMUS VII IMPACT

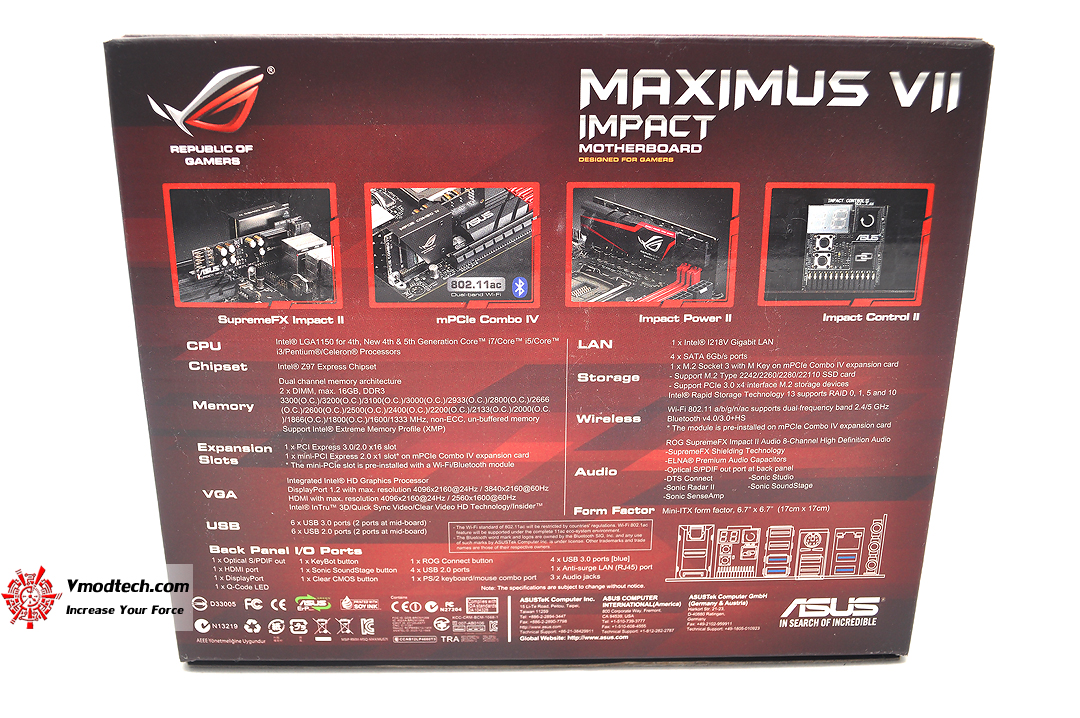

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

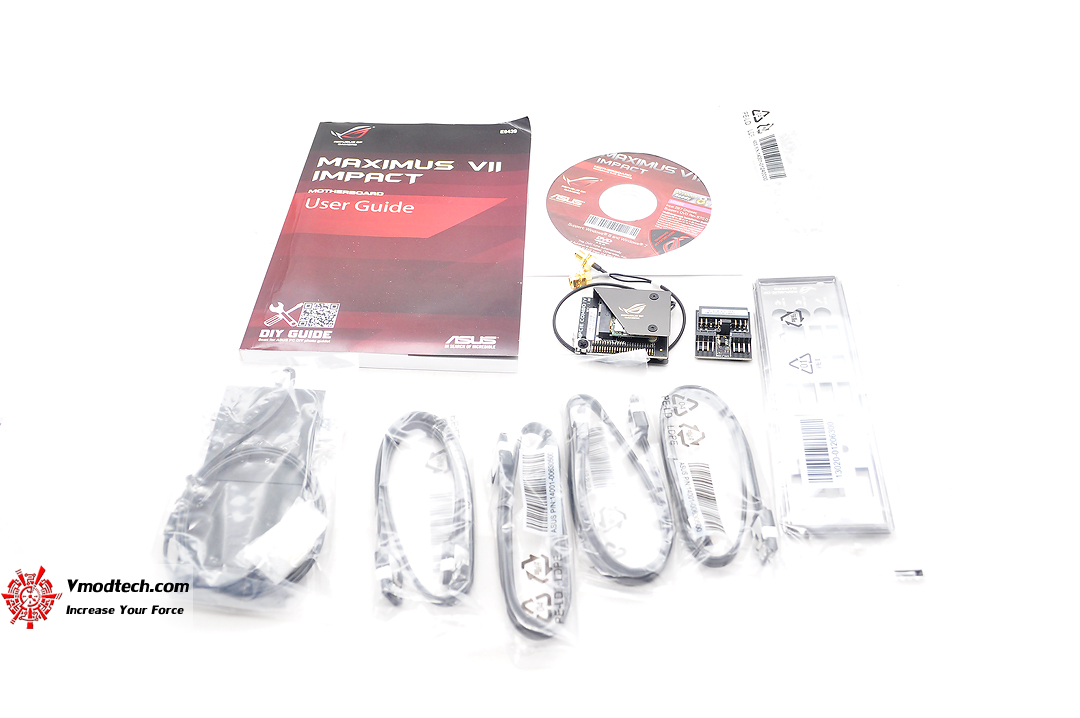

อุปกรณ์ให้มากันเยอะจริงๆครับ คู่มือต่างๆไดร์เวอร์ อุปกรณ์ต่างๆประกอบด้วย สาย SATA3 สองชุด 4ชุดฝาหลัง ASUS Q-Cable Impact CoolHub card ชุดไวน์เลส รวมไปถึงชุด mPCIe Combo IV with 802.11ac / Bluetooth ที่ช่วยเพิ่มความแรงจาก M.2 ทั่วไป 10Gb/s เป็น 32Gb/s (Transfer speeds of up to 32Gbit/s) แรงขึ้นมากเลยทีเดียวครับ

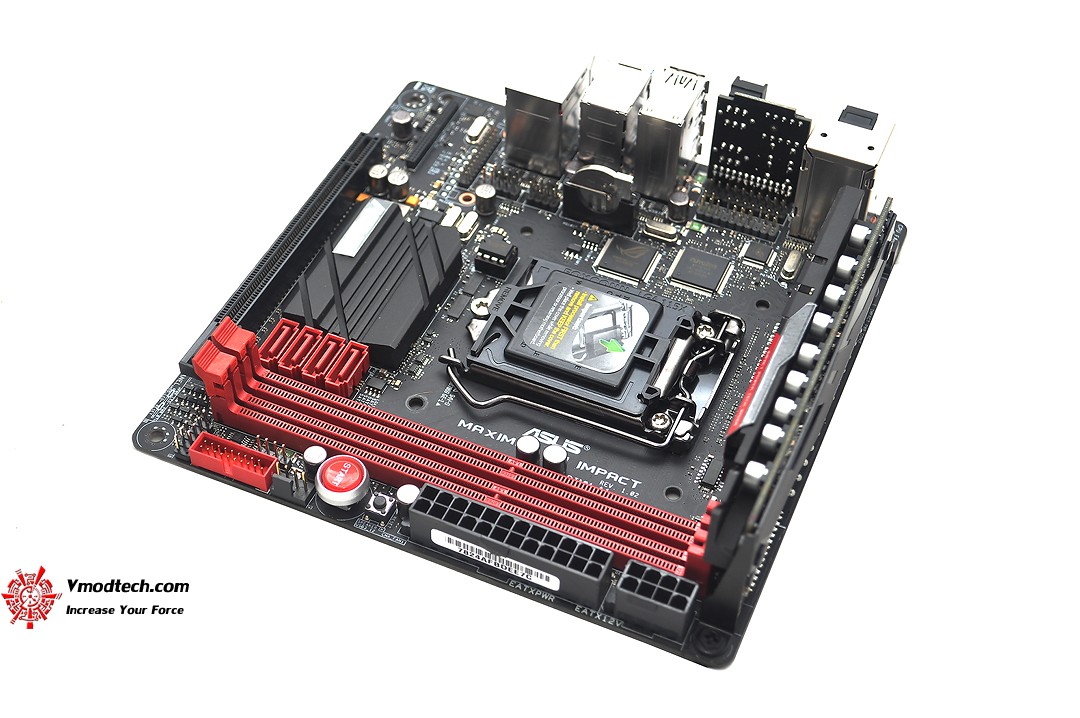

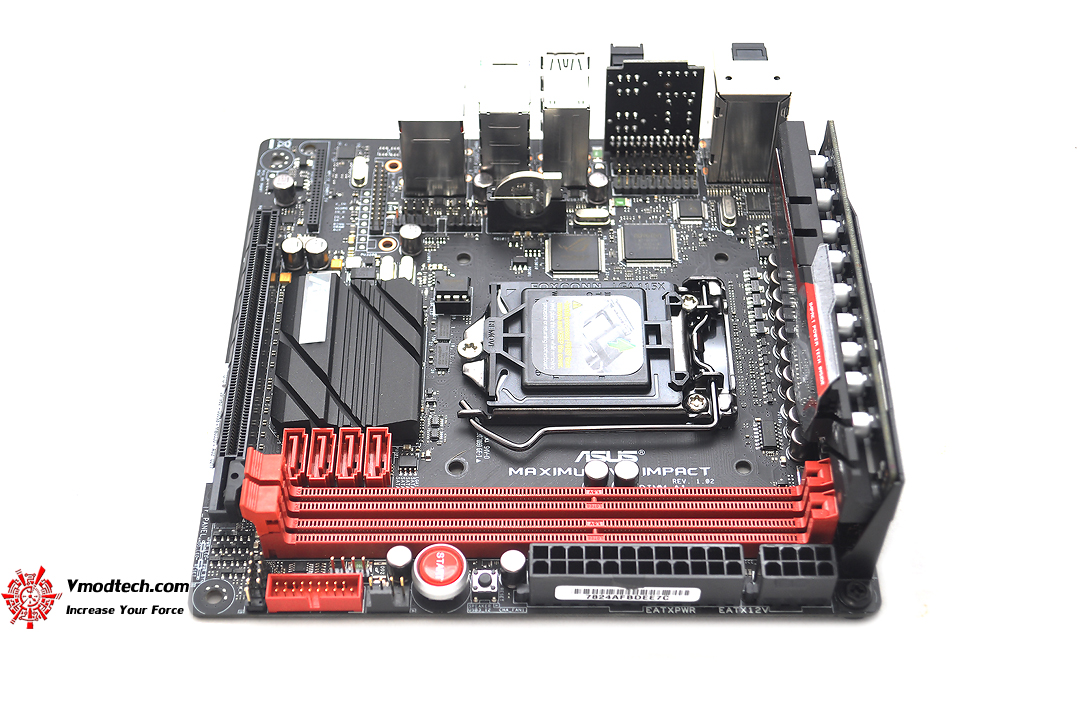

ตัวเมนบอร์ดสีดำสลับแดงครับดุสวยงามจริงๆตามแบบฉบับ ASUS MAXIMUS VII IMPACT ตามสไตล์ ROG
เป็นเมนบอร์ดขนาดเล็ก Mini-ITX ขนาด 6.7 inch x 6.7 inch ( 17 cm x 17 cm ) ครับอัดแน่นด้วยฟีเจอร์แบบเต็มๆตามสไตล์ ROG

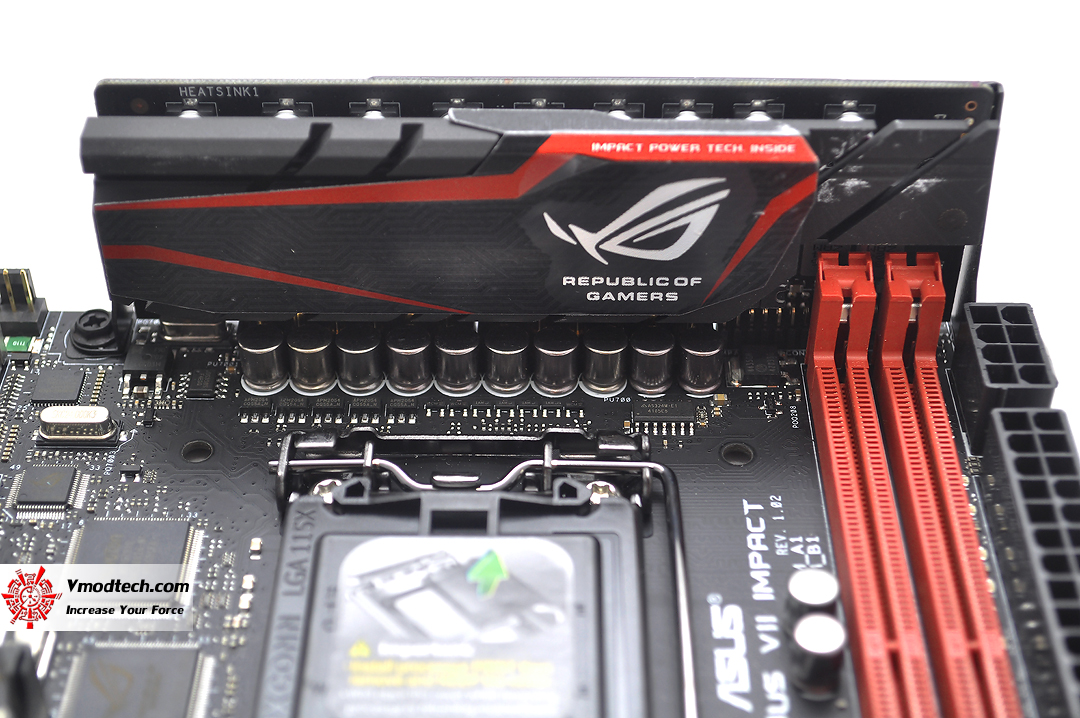

ซ๊อกเก็ต LGA1150 รองรับซีพียู Intel® Socket 1150 for the 5th/New 4th/4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Supports Intel® 22 nm CPU เฟสไฟให้กันมา 8 + 2 phase power design เฟส NexFET™ Power Block MOSFET ครับ รวมไปถึงวัสดุอุปกรณ์เกรดเยี่ยมอย่าง 60A BlackWing Chokes ซึ่งทนกระแส 60A , 10K Black Metallic Capacitors รวมอยู่ในภาคจ่ายไฟของ ASUS MAXIMUS VII IMPACT

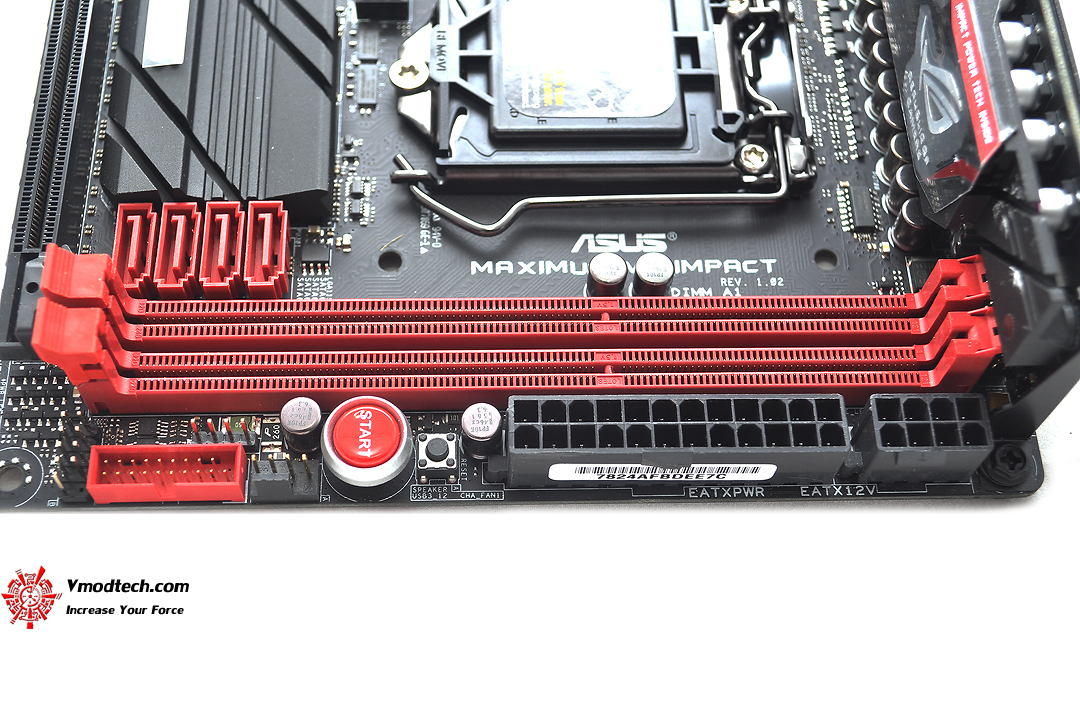

สล๊อตแรม 4ช่องมาตรฐาน 2 x DIMM, Max. 16GB, DDR3 3300(O.C.)/3200(O.C.)/3100(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2600(O.C.)/2500(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory , Supports Intel® Extreme Memory Profile (XMP) ความจุสูงสุด 16GB ครับ

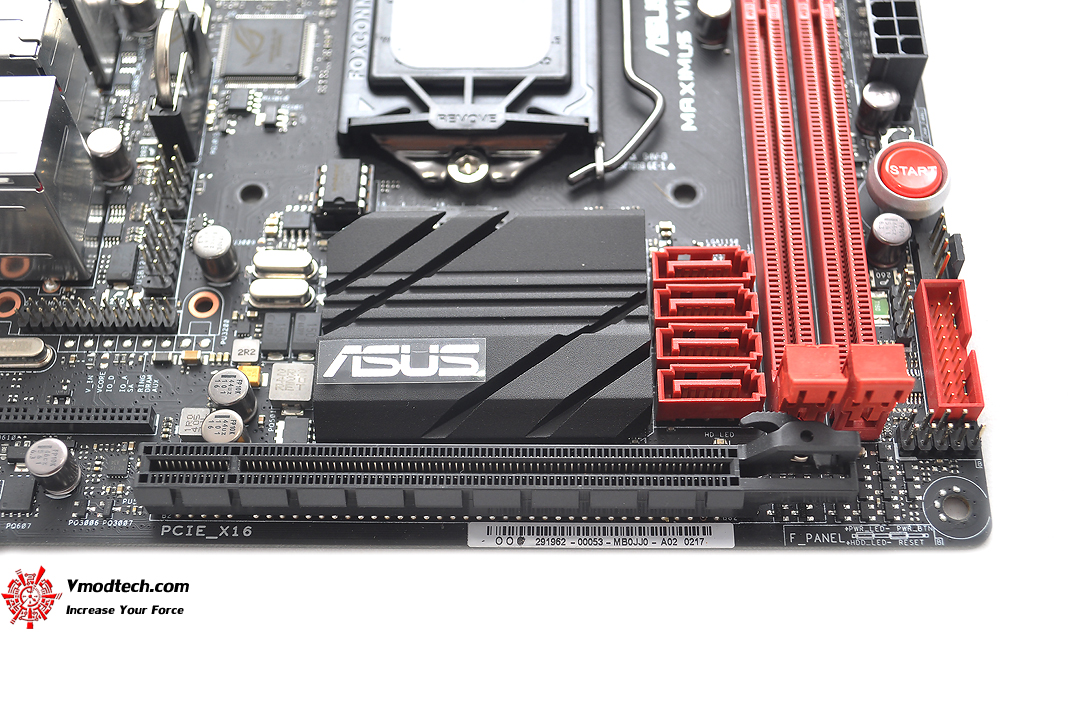

ชิบเซ็ต Intel® Z97 ช่องเชื่อมต่ออุปกรณ์ 1 x PCIe 3.0/2.0 x16 , 1 x mini-PCIe 2.0 x1 ช่องเสียบ SATA3 ให้กันมา 4 x SATA 6Gb/s พร้อมปุ่ม Power SW และ Reset ครับ

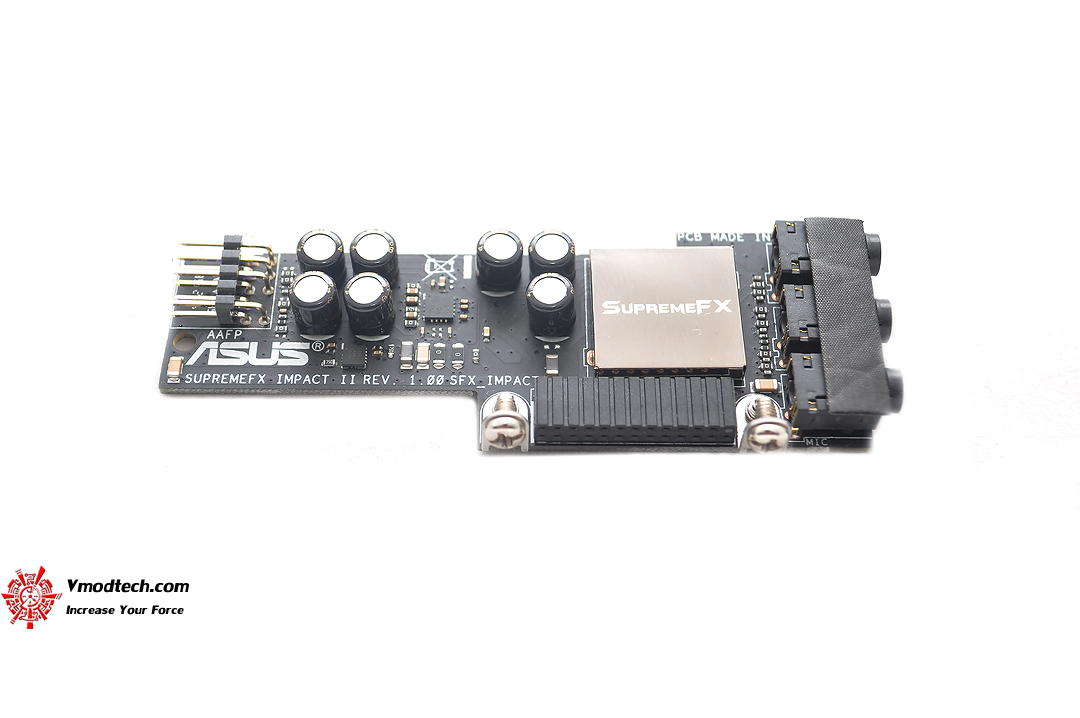

ชุดซาวด์ ROG SupremeFX Impact II ที่แยกประกอบเป็นชุดต่างหากครับ

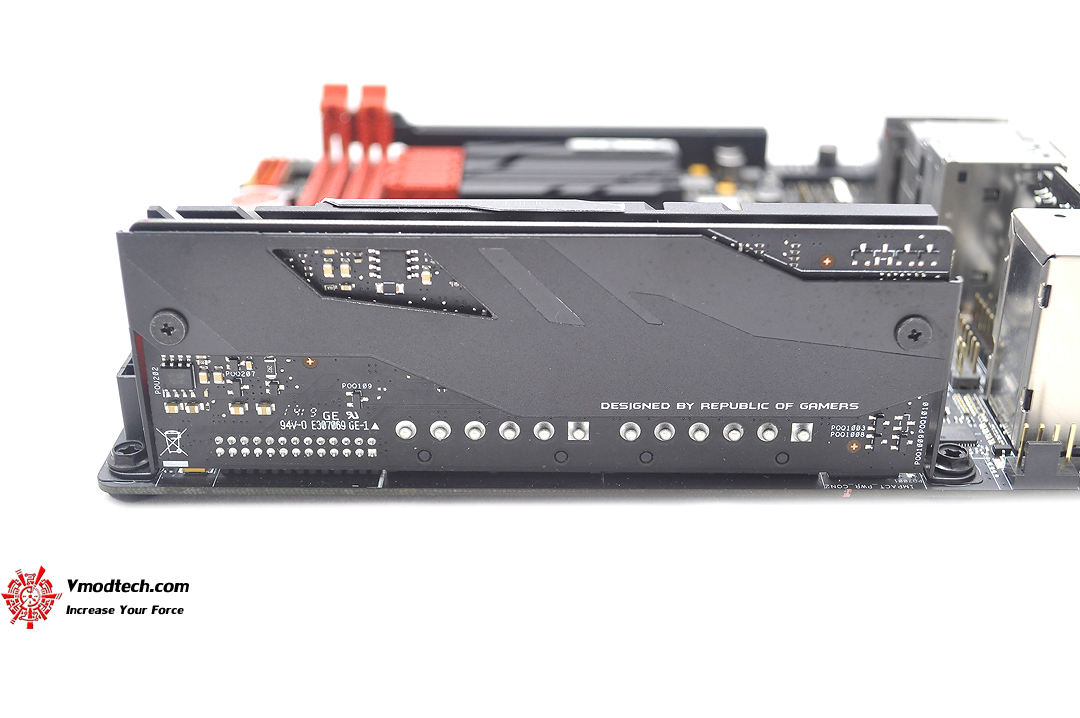

ชุดเฟสไฟ Impat Power II ในด้านหลังมีแพลตปกกันรวมไปถึงระบายความร้อนรวมอยู่ด้วยครับ

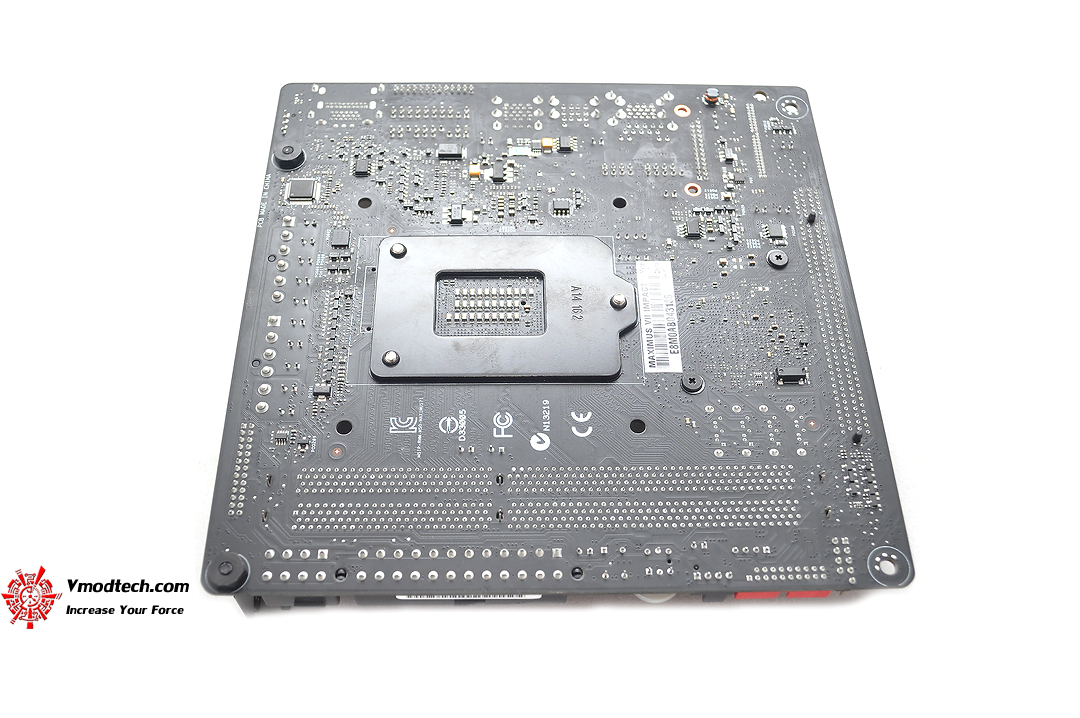

PCB ด้านหลังสีดำล้วน

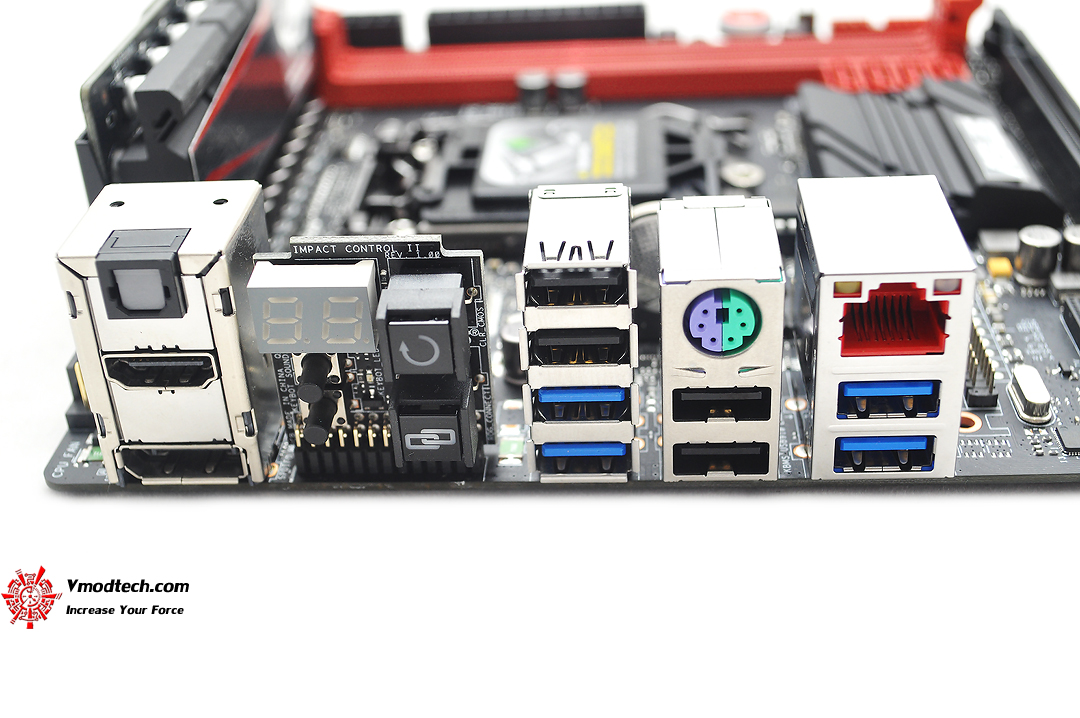

ช่องเชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย 1X PS/2 keyboard/mouse combo port(s) , 1 x DisplayPort , 1 x HDMI , 1 x LAN (RJ45) port(s) , 4 x USB 3.0 (blue) , 4 x USB 2.0 (one port can be switched to ROG Connect) , 1 x Optical S/PDIF out , 3 x Audio jack(s) , 1 x Clear CMOS button(s) , 1 x ROG Connect On/ Off switch(es) , 1 x Q-Code LED, 1 x Sonic SoundStage button , 1 x KeyBot button
ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ
...
Test Setup
| SYSTEMS | |
| .CPU |
..INTEL CORE I7 4790K Retail |
| .Motherboard | . ASUS MAXIMUS VII IMPACT |
| .Memory | ..Geil EVO 2400 |
| .Graphic Card | . AMD R9 290 |
| .Harddisk | ..Sumsung 840 PRO 120GB , WD1002FAEX SATA3 64MB Cache 1TB , WD Green 1TB |
| .CPU Cooler | ..Water Cooling @ Ambient 34C |
| .Power Supply | ..Thermaltake 1500W |
| .Operation System | ..Windows 8.1 Pro 64-bit |
รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL CORE I7 4790K Retail จากอินเทลครับผม…


บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 30-32 องศาเซลเซียส
CPU-Z
INTEL CORE I7 4790K

วันนี้ทดสอบกันที่ความเร็ว 4.7Ghz ไฟเลี้ยงซีพียู Vcore 1.36V NB Frequency 4500 Mhz บัสแรม 3000Mhz CL13-15-15-35-350 2T 1.75V แบบใช้งานกันได้จริงๆอย่างมีเสถียรภาพกับชุดระบายความร้อนด้วยน้ำธรรมดา โดยเป็นซีพียูวางจำหน่ายและไม่ได้ทำการโมดิฟายงัดแงะกระดองหรือถอดกระดองเท สเล่นกันแบบเดิมๆกันเลยครับ สำหรับกราฟฟิกการ์ดวันนี้ใช้ AMD RADEON R9 290 ครับ โดยเล่นกันแบบเดิมๆ
Mainbord

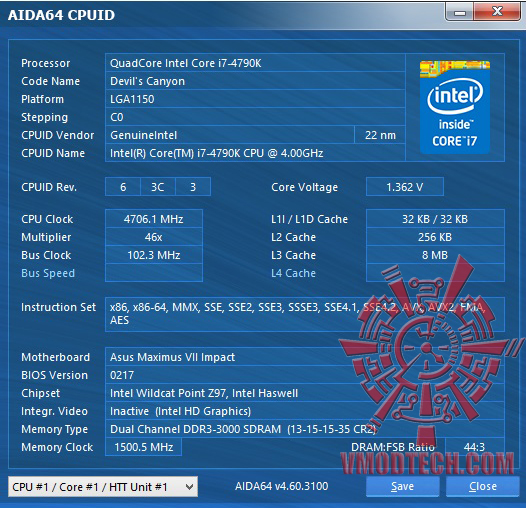

รายละเอียดจาก AIDA64
เราไปชมผลทดสอบกันต่อเลยครับ
SuperPI 1M 1Thread, 32M 1Thread & 32M 8 Threads
SuperPI 1M 1 Thread

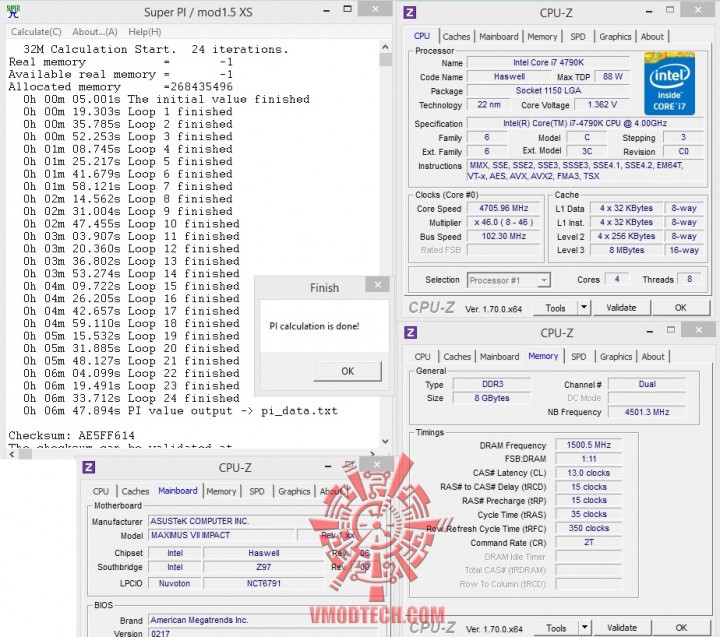

SuperPI 32M 1 Thread

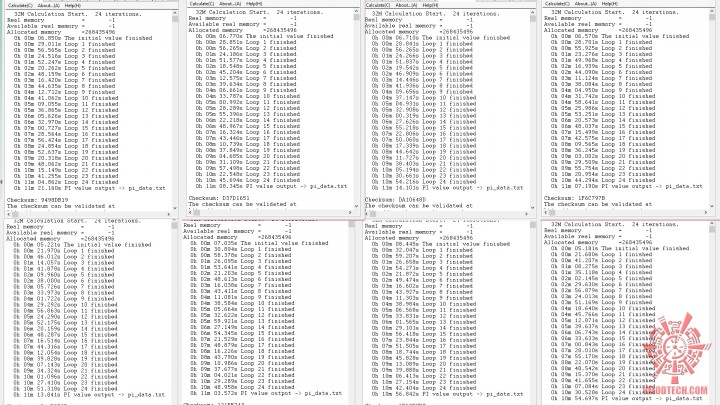

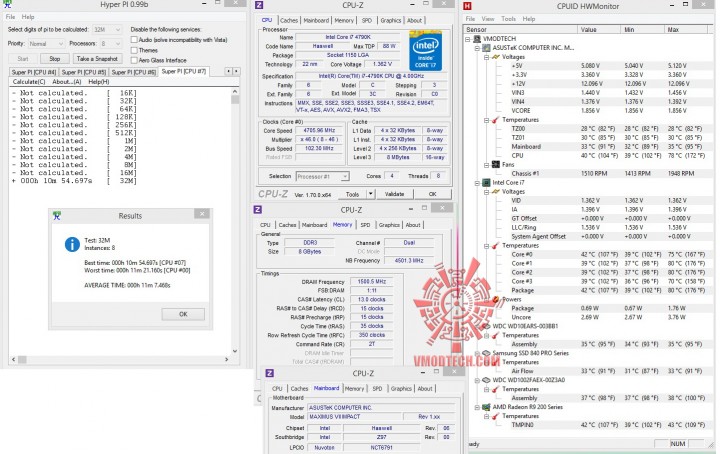

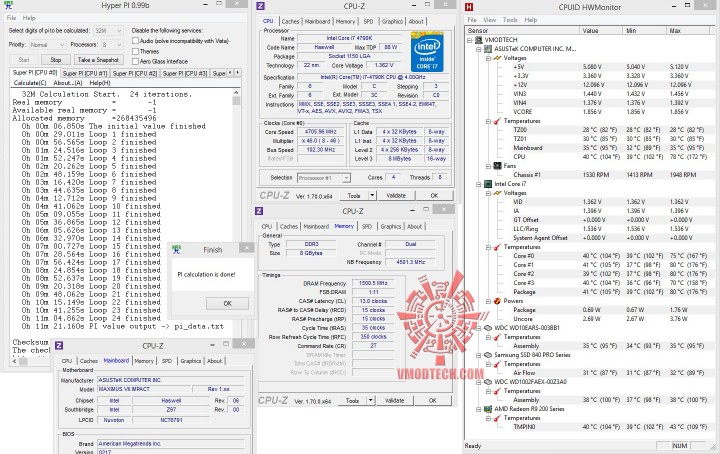

HyperPI 32M 8 Threads



สำหรับชุด ทดสอบ SuperPI1MBจบไปที่ 7.651วินาที , 32MB จบไป6นาที47 .894วินาที แรงในระดับมาตราฐาน 4.7Ghzครับ , ส่วน HyperPI32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ
AIDA64 Extreme
AIDA64

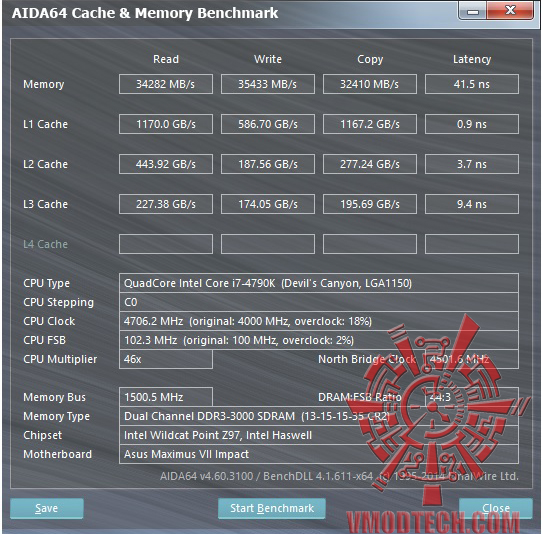

AIDA64 Cache & Memory Benchmark

ค่า Memory Read อยู่ที่ 34282MB/s เลยทีเดียวครับส่วนค่า Write อยู่ที่ 35433MB/s แรงดีใช้ได้ครับ

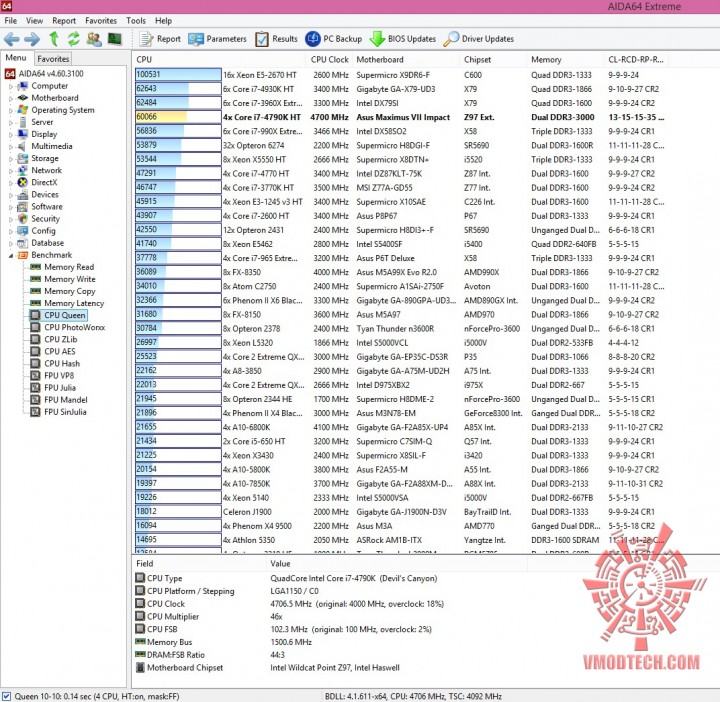

CPU Queen

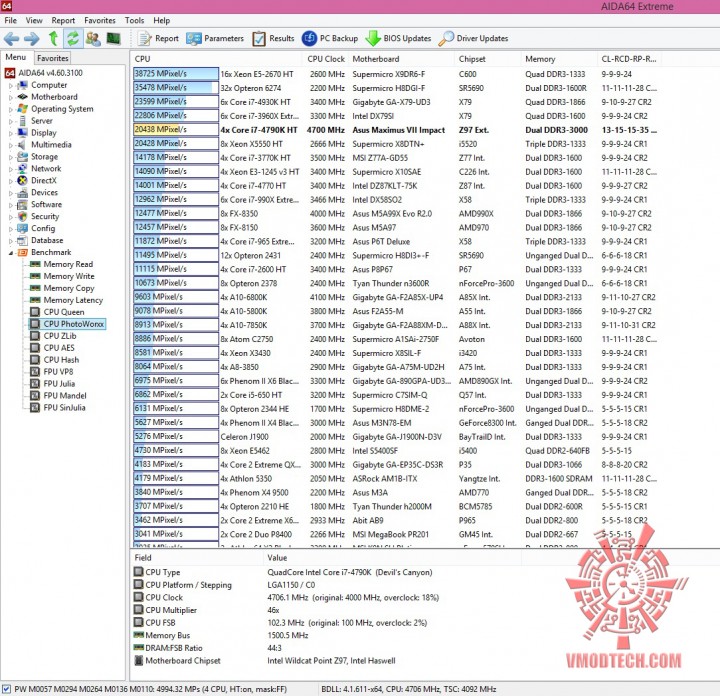

CPU PhotoWorxx

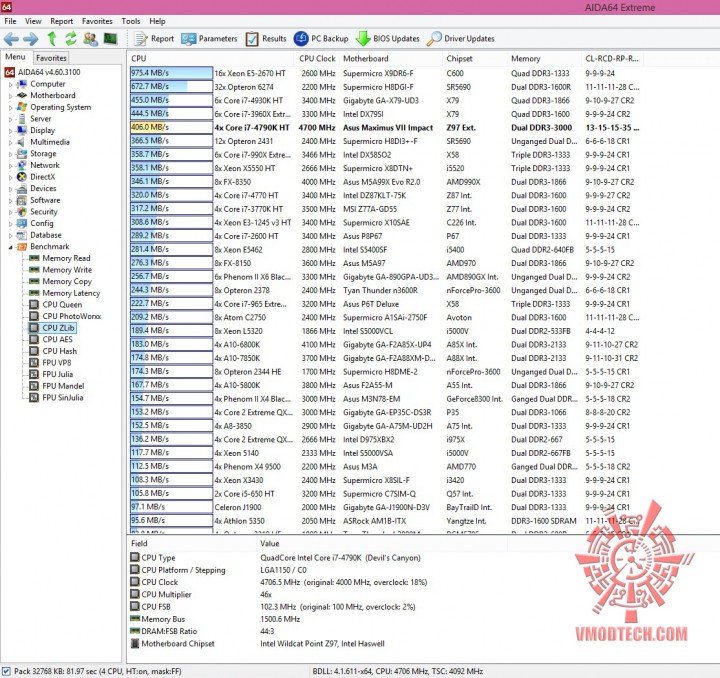

CPU ZLib

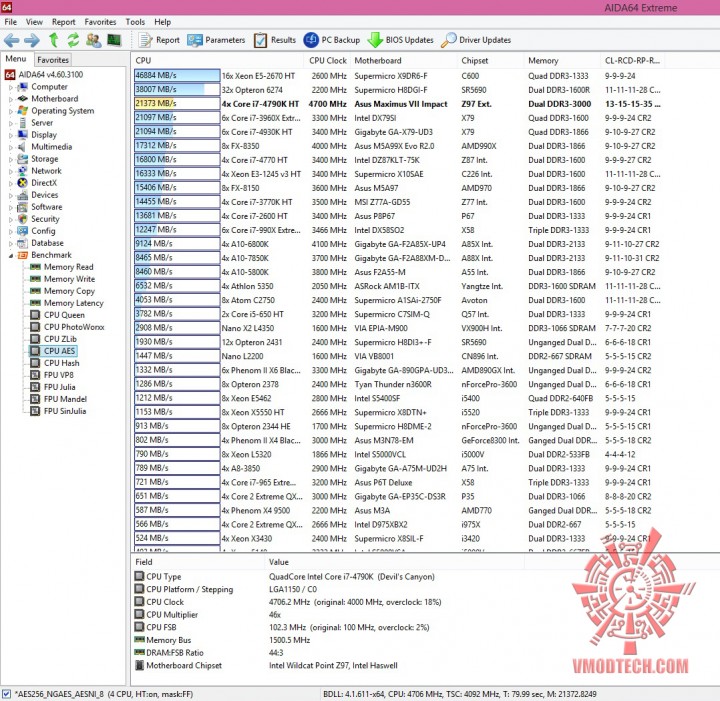

CPU AES

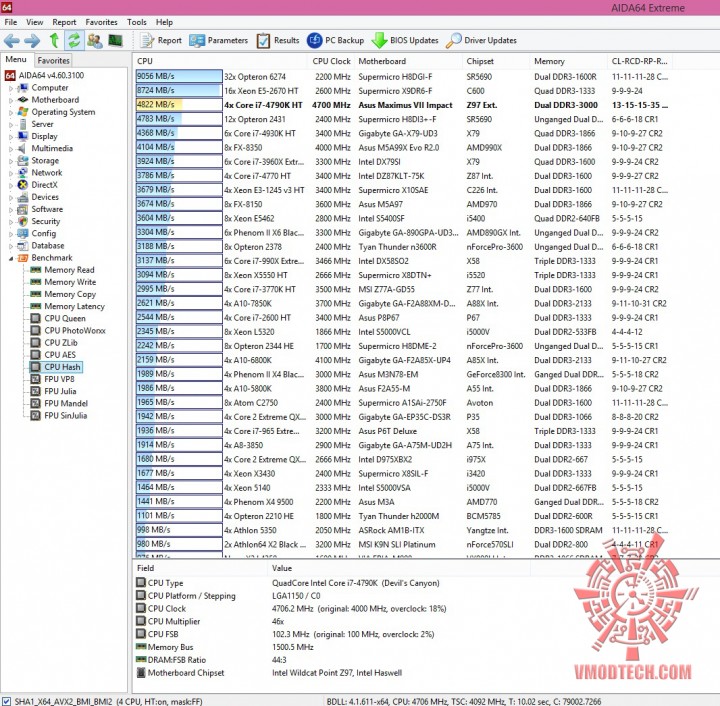

CPU Hash

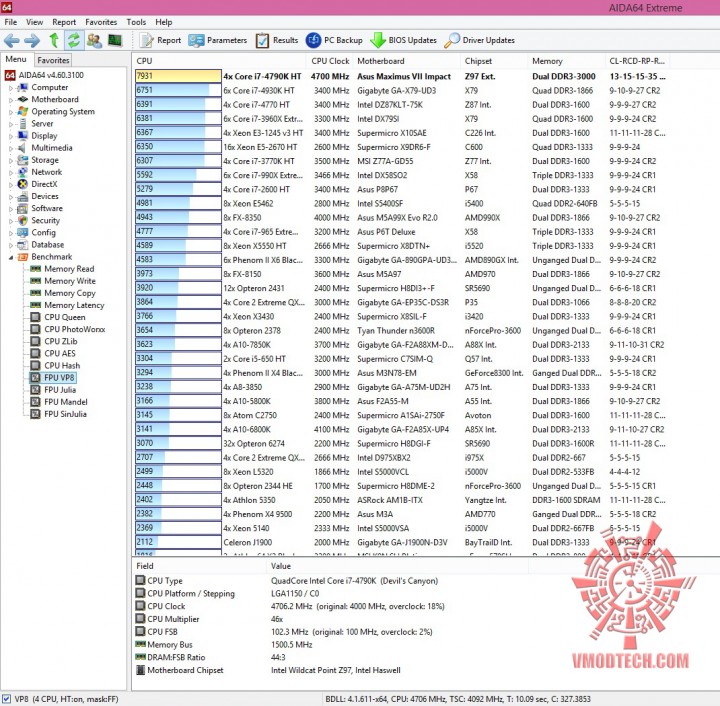

FPU VP8

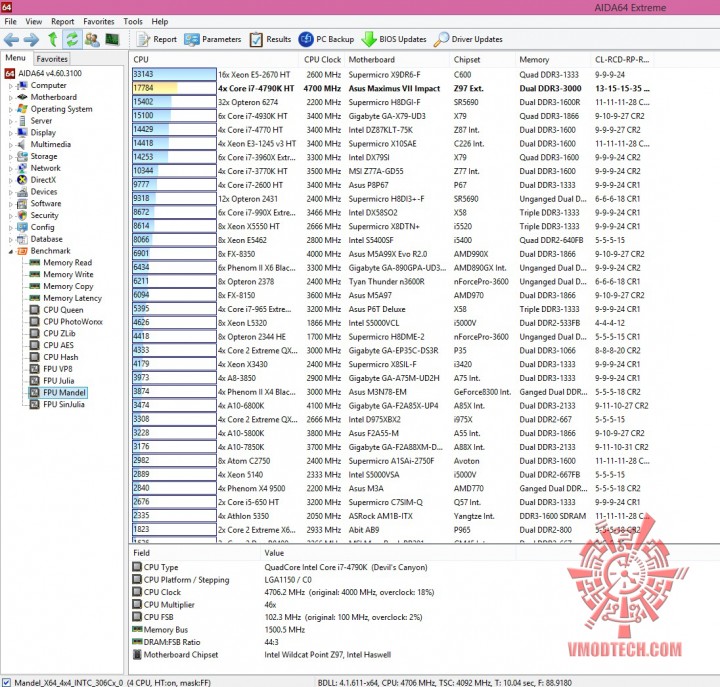

FPU Mandel

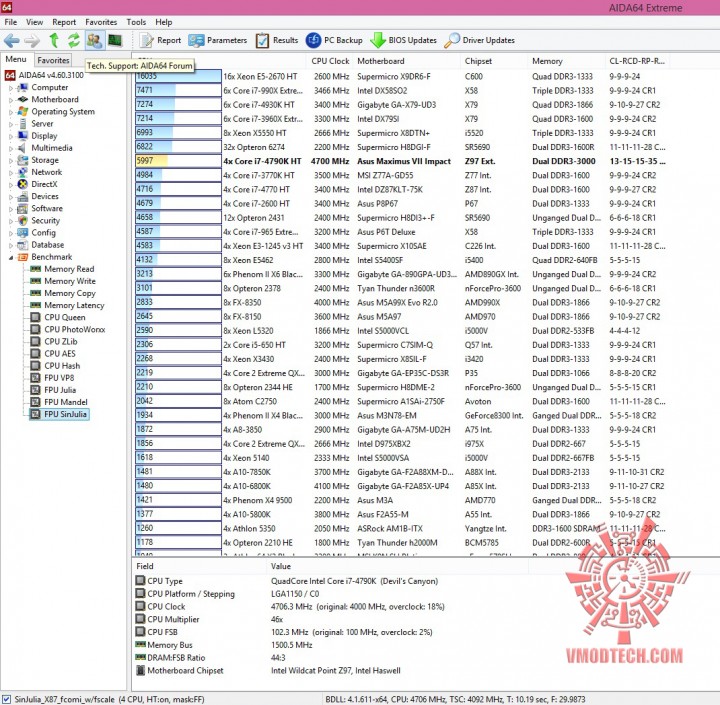

FPU SinJulia

แรงทุกการทดสอบในระดับหัวแถวครับสำหรับชุดทดสอบ AIDA64 แรงกันสุดยอดจริงๆ
ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

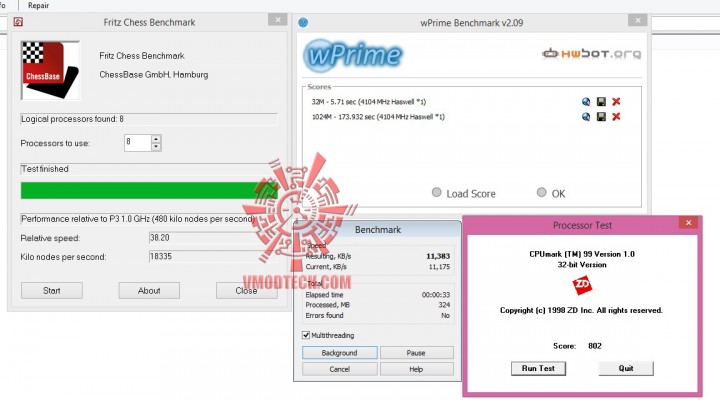

wPrime2.09 , CPUMark99Fritz Chess Benchmark & WINRAR 5.0

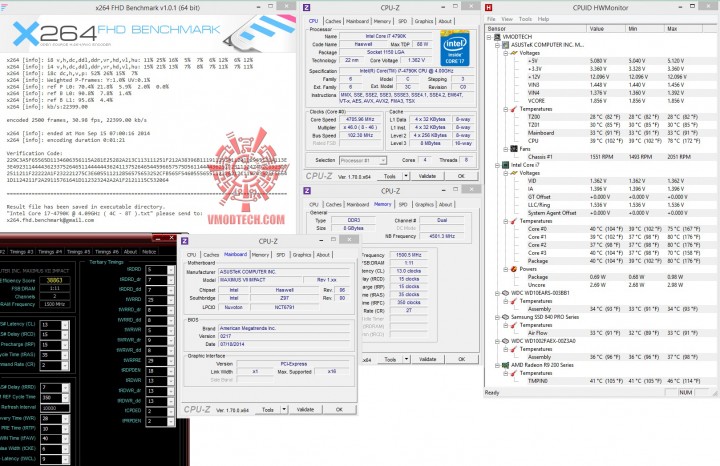

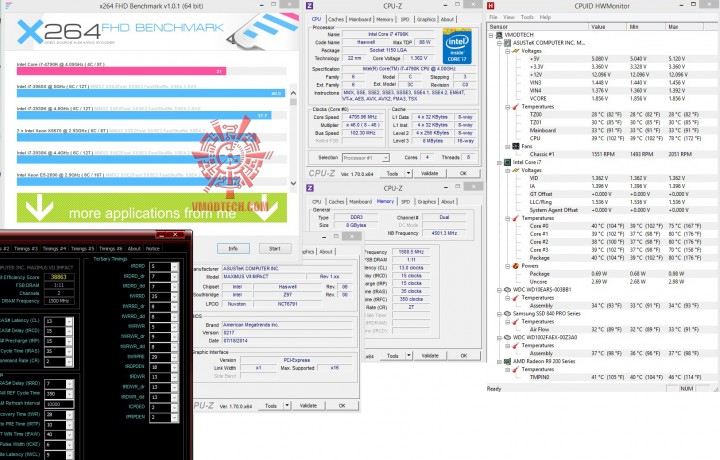

X264 FHD


แรงกัน ถ้วน หน้าจริงๆ X264 กดกันไป 30.98FPS กันไปเลย แรงจัด ส่วน Fritz Chess อยู่ที่ 38.20 แรงกันจริงๆและ Winrar กดไป 11383KB/s แรงดีเลยทีเดียวครับ

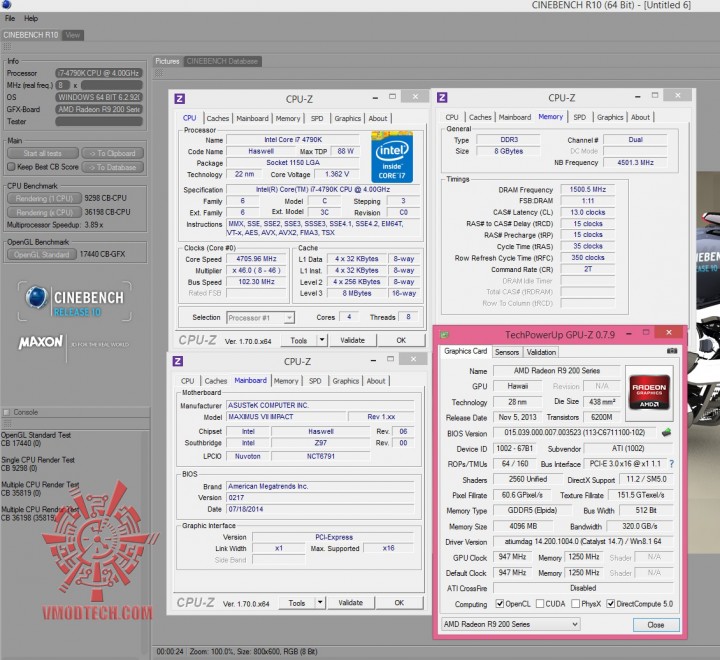

Cinebench 10

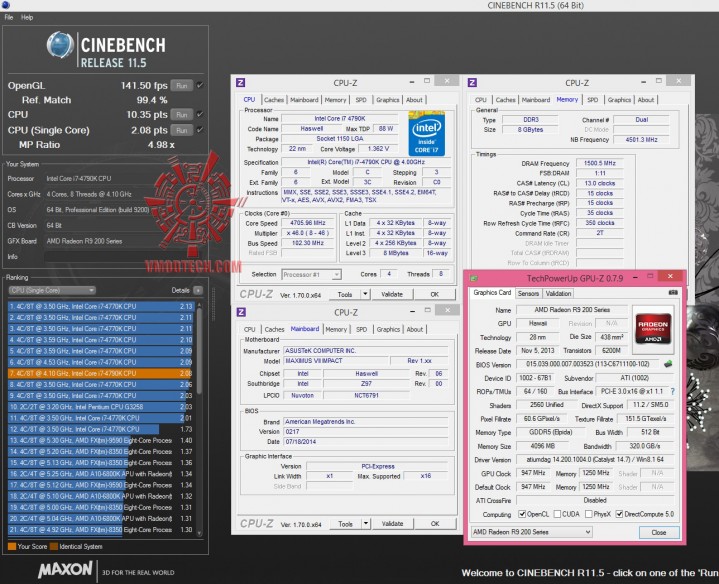

Cinebench 11.5

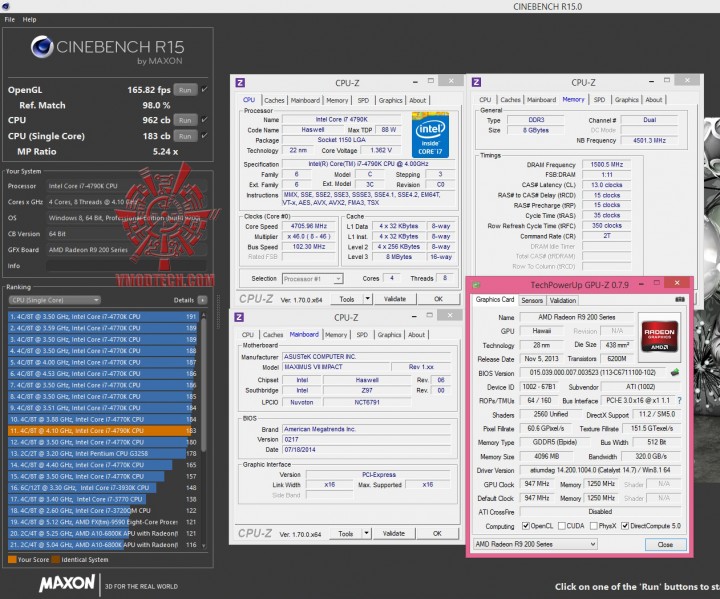

Cinebench 15

Cinebench ก็แรงกันทุกเวอร์ชั่นเรนเดอร์กันได้แรงเยี่ยมจริงๆ

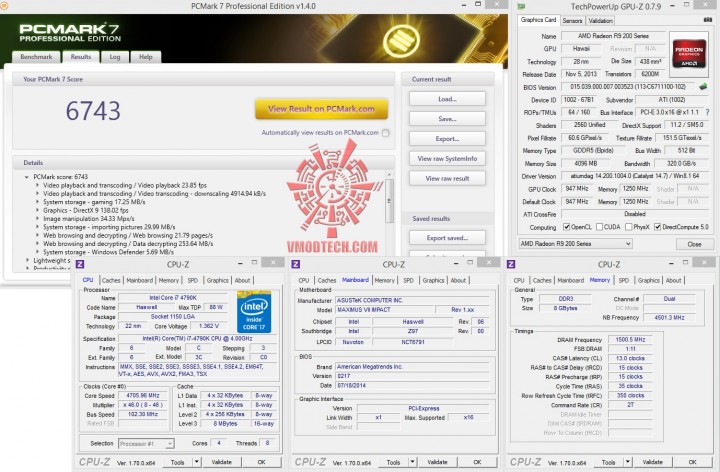

PCMark 7

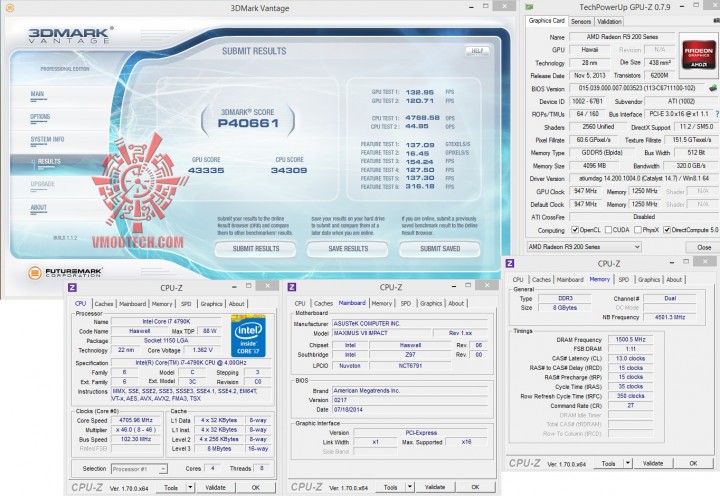

3DMark Vantage

3DMark05 กดกันไป 40661คะแนน กันไปแล้วครับ แรงแบบทะลุ 40K กันไปแล้ว

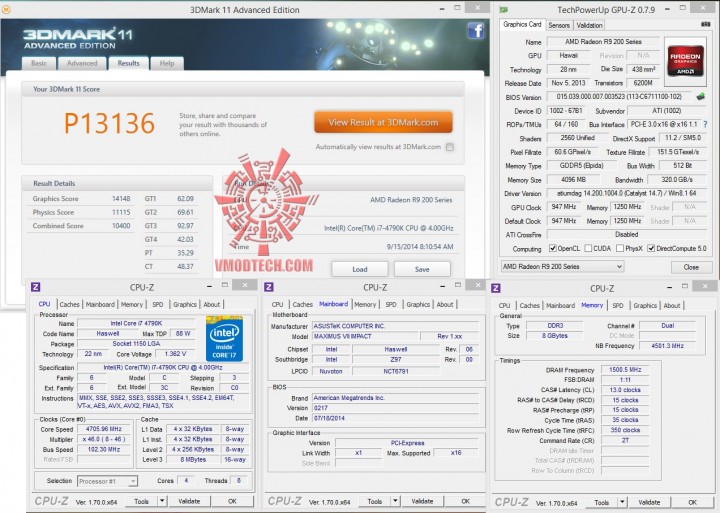

3DMark11

3Dmark11 อยู่ที่ 13136คะแนน แรงแบบทะลุ 13Kกันไปเลยครับ

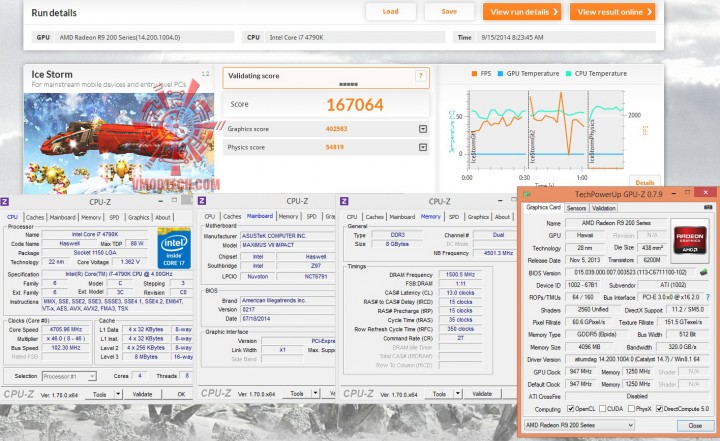

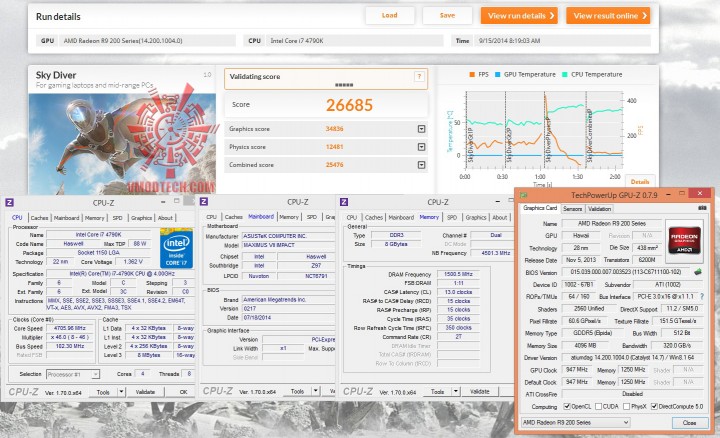

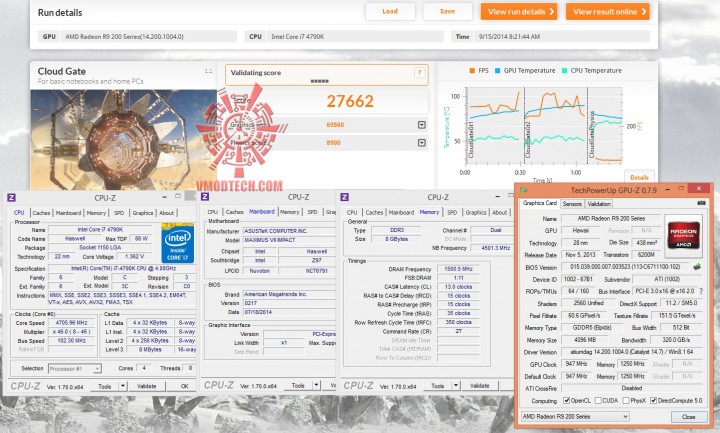

3DMark

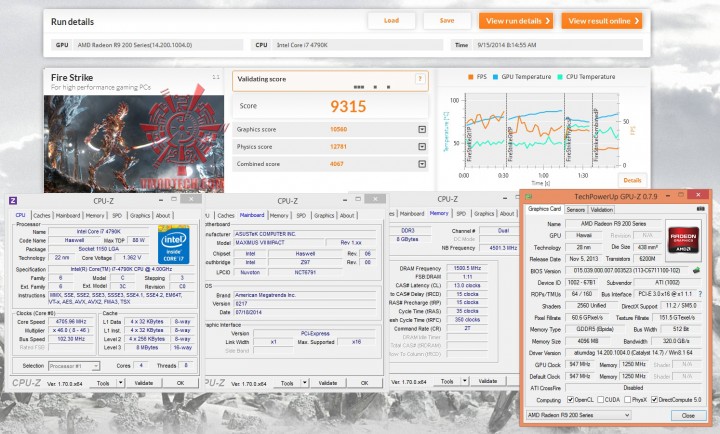

3DMark แรงทุกการทดสอบ โดยเฉพาะ Fire Strike กดไปทะลุ 9315คะแนนเลยครับ
เราไปชมผลทดสอบของเกมส์กันบ้างครับ
Crysis3
Welcome to the Jungle

ไครซิส3 เล่นได้ลื่นๆ 81เฟรมเรตเลยครับ แบบคอนฟิกโหดๆ
Battlefield 4

BF4 เล่นกันแบบลื่นๆเลยครับ 101เฟรมเรต เลยครับ แรงจริงๆ
Maximum Overclock
มาถึงช่วงท้ายสุดของการรีดพลังของซีพียูกันบ้างครับว่า ASUS MAXIMUS VII IMPACT นั้นจะสามารถนำซีพียู Intel I7 4790K ไปแตะ 5Ghz ได้ไหม

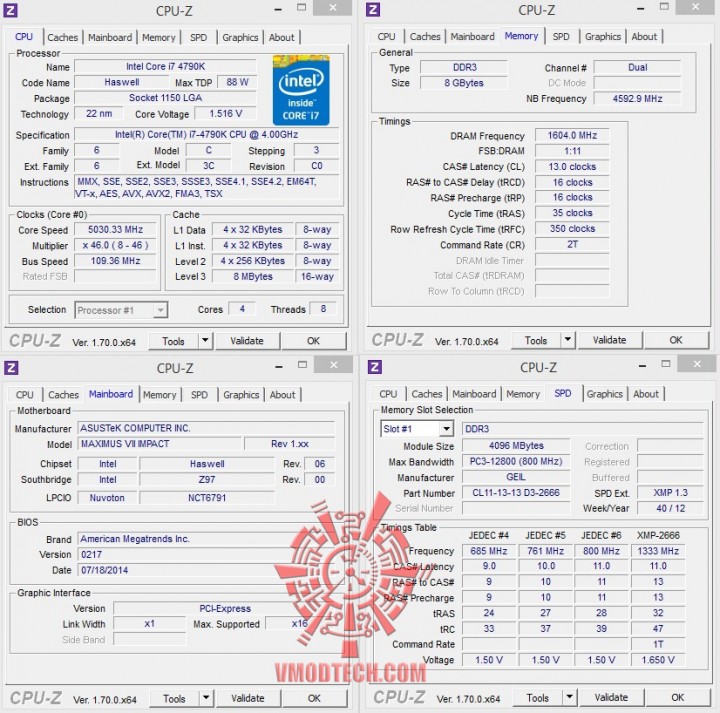

CPU-Z

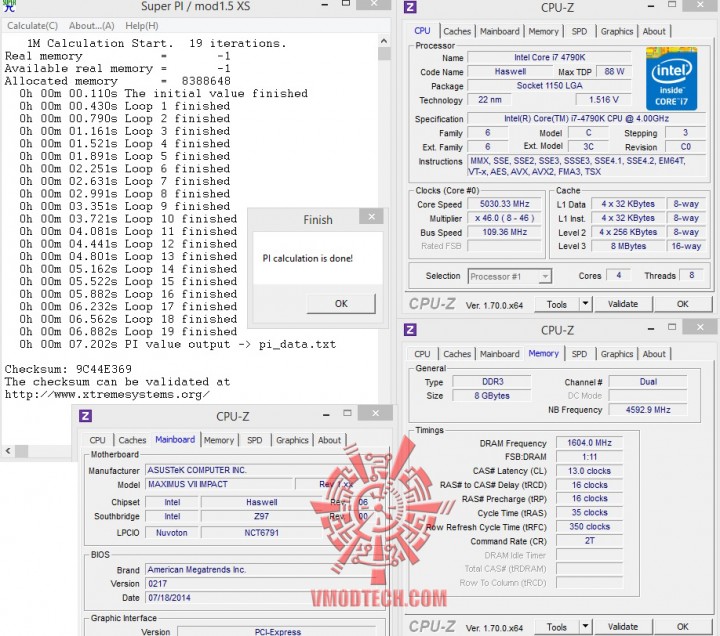

SuperPI 1MB
Intel 4790K 5Ghz Result

ความเร็ว 5Ghz สบายๆครับ กับเมนบอร์ดที่จัดเต็มด้านประสิทธิภาพอย่าง ASUS MAXIMUS VII IMPACT เหมาะกับการโอเวอร์คล๊อกความเร็วสูงๆแน่นอนถ้าซีพียูท่านไปถึงกับเมนบอร์ดขนาดเล็กจิ๋วแต่ความแรงไม่เล็กเลยครับ ส่วนSuperPI 1MB ความเร็วอยู่ที่ 7.202วินาทีครับ เร็วแรงใช้ได้เลย
เราไปชมบทสรุปในช่วงสุดท้ายกันต่อเลยครับ
Concluions
ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASUS MAXIMUS VII IMPACT ที่ วันนี้จัดเต็มโดยสามารถใช้งานกับซีพียู Intel I7 4790K โอเวอร์คล๊อกกันที่ความเร็ว 4.7Ghz Uncore 4500Mhz บัสแรม DRAM 3000Mhz กันแบบเต็มๆที่ไฟ Vcore1.36v ตลอดการทดสอบ กับการออกแบบที่ทำออกมาได้ดีมากๆสำหรับเมนบอร์ดขนาด Mini-ITX ที่วันนี้พกพาฟีเจอร์มาแบบเต็มจริงๆไม่ว่าจะเป็นระบบ Impact Power II ที่รวบรวมเอาชุดจ่ายไฟขั้นเทพฯเกรดเยี่ยมอยู่ในเมนบอร์ดอีกทั้งยังมีฟีเจอร์ Intel Ethernet + LANGuard + GameFirst III ที่เอาใจคอเกมส์เมอร์ให้เล่นเกมส์ออนไลน์ได้อย่างลื่นไหลรวมไปถึงการป้องกันอันตรายต่อวัสดุอุปกรณ์อีกด้วย รวมไปถึง mPCIe Combo IV + 802.11ac ที่เป็นอุปกรณ์เสริมช่วยเพิ่มประสิทธิภาพความแรงในการส่งถ่ายข้อมูลของ M.2 ที่เพิ่มมากขึ้นถึง 32Gb/s กันเลยทีเดียว ถือว่าเป็นเมนบอร์ดในซีรี่ย์ ROG ที่พกพาทั้งประสิทธิภาพรวมไปถึงฟีเจอร์ที่มากมายคุ้มค่ากันจริงๆ เหมาะกับท่านที่ต้องการประกอบเคส Mini-ITX แต่ก็ยังคงความแรงของระบบรวมไปถึงฟีเจอร์ที่มากมาย ASUS MAXIMUS VII IMPACT คือตัวเลือกที่คุ้มค่ามากๆเลยทีเดียวครับ โดยราคาวางจำหน่ายในประเทศไทยอยู่ราวๆ 8XXXบาทครับปลายๆกับประสิทธิภาพและฟีเจอร์ที่จัดเต็มให้มากันคุ้มค่าจริงๆ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ
.
.
